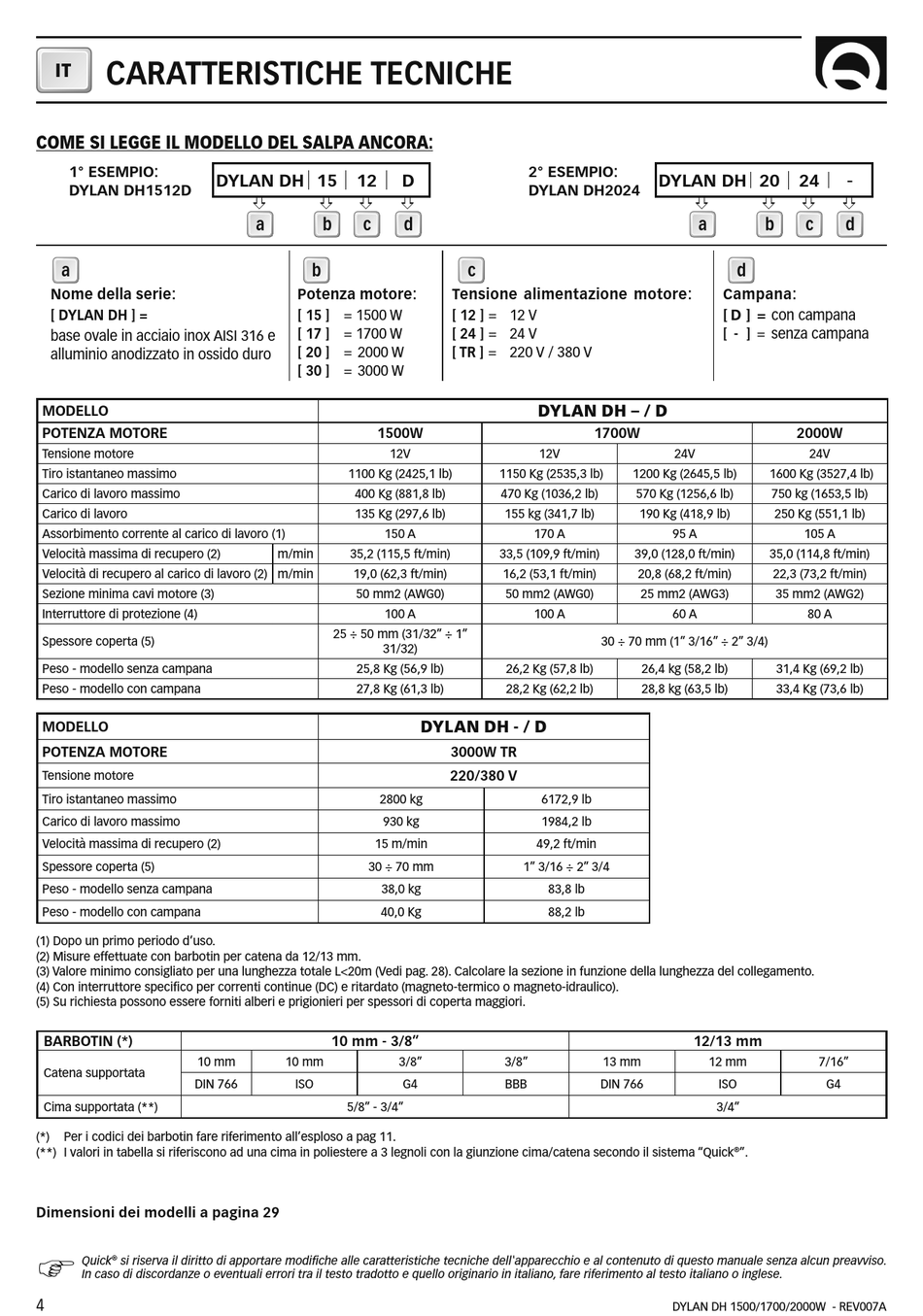

CARATTERISTICHE TECNICHE

IT
COME SI LEGGE IL MODELLO DEL SALPA ANCORA:
1° ESEMPIO:
DYLAN DH1512D
a
Nome della serie:
[ DYLAN DH ] =
base ovale in acciaio inox AISI 316 e
alluminio anodizzato in ossido duro
MODELLO
POTENZA MOTORE
Tensione motore
Tiro istantaneo massimo
Carico di lavoro massimo
Carico di lavoro
Assorbimento corrente al carico di lavoro (1)
Velocità massima di recupero (2)
Velocità di recupero al carico di lavoro (2) m/min
Sezione minima cavi motore (3)
Interruttore di protezione (4)
Spessore coperta (5)
Peso - modello senza campana
Peso - modello con campana
MODELLO
POTENZA MOTORE
Tensione motore
Tiro istantaneo massimo
Carico di lavoro massimo
Velocità massima di recupero (2)
Spessore coperta (5)
Peso - modello senza campana
Peso - modello con campana
(1) Dopo un primo periodo d'uso.
(2) Misure effettuate con barbotin per catena da 12/13 mm.
(3) Valore minimo consigliato per una lunghezza totale L<20m (Vedi pag. 28). Calcolare la sezione in funzione della lunghezza del collegamento.
(4) Con interruttore specifico per correnti continue (DC) e ritardato (magneto-termico o magneto-idraulico).
(5) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
BARBOTIN (*)
10 mm
Catena supportata
DIN 766
Cima supportata (**)
(*) Per i codici dei barbotin fare riferimento all'esploso a pag 11.
(**) I valori in tabella si riferiscono ad una cima in poliestere a 3 legnoli con la giunzione cima/catena secondo il sistema "Quick
Dimensioni dei modelli a pagina 29
F
®
Quick si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
4
DYLAN DH 15 12
a b c
b
Potenza motore:
[ 15 ] = 1500 W
[ 17 ] = 1700 W
[ 20 ] = 2000 W
[ 30 ] = 3000 W
1500W
12V
1100 Kg (2425,1 lb)
400 Kg (881,8 lb)
135 Kg (297,6 lb)
150 A
m/min 35,2 (115,5 ft/min)
19,0 (62,3 ft/min)
50 mm2 (AWG0)
100 A
25 ÷ 50 mm (31/32" ÷ 1"
31/32)
25,8 Kg (56,9 lb)
27,8 Kg (61,3 lb)
2800 kg
930 kg
15 m/min
30 ÷ 70 mm
38,0 kg
40,0 Kg
10 mm - 3/8"
10 mm
ISO
5/8" - 3/4"
2° ESEMPIO:
D
DYLAN DH2024
d
c
Tensione alimentazione motore:
[ 12 ] = 12 V
[ 24 ] = 24 V
[ TR ] = 220 V / 380 V
DYLAN DH – / D
12V
1150 Kg (2535,3 lb)
470 Kg (1036,2 lb)
155 kg (341,7 lb)
170 A
33,5 (109,9 ft/min)
16,2 (53,1 ft/min)
50 mm2 (AWG0)
100 A
26,2 Kg (57,8 lb)
28,2 Kg (62,2 lb)
DYLAN DH - / D
3000W TR
220/380 V
6172,9 lb
1984,2 lb
49,2 ft/min
1" 3/16 ÷ 2" 3/4
83,8 lb
88,2 lb
3/8" 3/8"
G4 BBB
DYLAN DH 20
a b
d
Campana:
[ D ] = con campana
[ - ] = senza campana
1700W
24V
1200 Kg (2645,5 lb)
570 Kg (1256,6 lb)
190 Kg (418,9 lb)
95 A
39,0 (128,0 ft/min)
20,8 (68,2 ft/min)
25 mm2 (AWG3)
60 A
30 ÷ 70 mm (1" 3/16" ÷ 2" 3/4)
26,4 kg (58,2 lb)
28,8 kg (63,5 lb)
12/13 mm
13 mm 12 mm
DIN 766 ISO
3/4"
® ".
DYLAN DH 1500/1700/2000W - REV007A
-
24
c d
2000W
24V
1600 Kg (3527,4 lb)
750 kg (1653,5 lb)
250 Kg (551,1 lb)
105 A
35,0 (114,8 ft/min)
22,3 (73,2 ft/min)
35 mm2 (AWG2)
80 A
31,4 Kg (69,2 lb)
33,4 Kg (73,6 lb)
7/16"
G4
