Summary of Contents for Auta Compact DIGITAL KVD-1 S1 VISUALTECH 5W

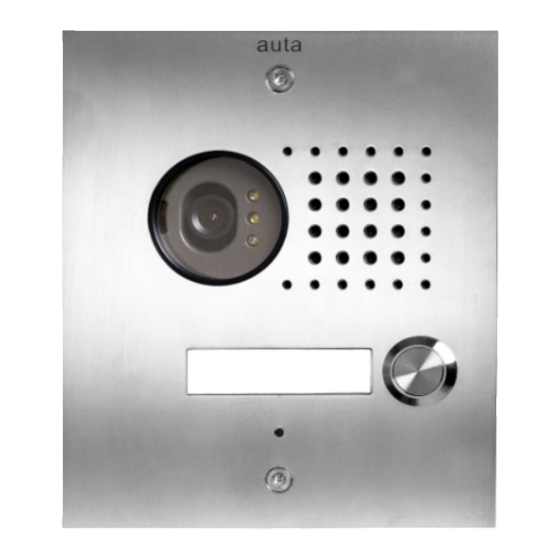

- Page 1 compact DIGITAL 746821 746606 REF: REF: KVD-1 S1 VISUALTECH 5H KVD-1 S1 VISUALTECH 5W Bringing people together...
- Page 2 Elementos en el kit Elements in the kit 4 x 10K Características Features Módulo de video Video module Altavoz Speaker Micrófono Microphone Pulsador de llamada Call push-button Tarjetero de información Information cardholder Orificios de fijación Placement holes Volumen de audio en placa Panel audio volume Volumen de audio en vivienda Flat audio volume Inclinación vertical de cámara ±...
- Page 3 Montaje Mounting NO INCLUIDA NOT INCLUDED 1.65m 1.65m Cerrar la placa realizando una Colocar caja de empotrar Colocar caja de superficie Conectar el cableado curva inferior con el cableado Place mounting box Place surface box Connect the wiring Connect the panel doing a lower curve with the wiring Colocar información en el tarjetero Place information in the cardholder Nombre Name...
- Page 4 (715303) UNITS (715703) LLAMADA SIMULTANEA SIMULTANEOUS CALL SECCIONES Y CONEXIONES RECOMENDADAS RECOMMENDED SECTIONS AND CONNECTIONS CAT 5/6/FTP AUTA NO DUPLICAR CABLES Va Vb par NARANJA DON'T DUPLICATE WIRES Va Vb ORANGE pair par VERDE GREEN pair cable AZUL_BLANCO BLUE_WHITE wire...
