Bedienungsanleitung
User Manual
PCE-TG 75 / PCE-TG 150 Dickenmesser / Thickness Gauge
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 4 January 2022
v1.0
© PCE Instruments
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PCE Instruments PCE-TG 75
Summary of Contents for PCE Instruments PCE-TG 75
- Page 1 Bedienungsanleitung User Manual PCE-TG 75 / PCE-TG 150 Dickenmesser / Thickness Gauge User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 4 January 2022 v1.0...
-
Page 2: Table Of Contents
Untermenü ..................... 8 Bedienung ........................8 Einführung in die Funktionen des Untermenüs ..............9 Messen ....................9 Saubere Oberfläche ......................9 Rauheit reduzieren ......................9 Raue Oberflächen aufgrund grober Maschinen ..............9 Messung einer runden Oberfläche ................... 9 © PCE Instruments... - Page 3 Nicht parallele Oberflächen .....................10 Auswirkungen der Materialtemperatur ................10 Dämpfungsmaterialien ....................10 Referenzbeispiele ......................10 Kalibrierung/Calibration (Cal) ............10 Kalibrieranleitung ......................10 Schallgeschwindigkeitskalibrierung (V. Cal) ..............11 Instandhaltung ..................11 Reinigung ........................11 Fehlersuche/-behebung ....................11 10 Garantie ....................13 11 Entsorgung ..................13 © PCE Instruments...
- Page 4 Analyze ...........................21 Settings ...........................21 Submenu ....................21 Operation ........................21 Functions of the submenu ....................21 Measurement ..................22 Clean surface ........................22 Reducing the roughness ....................22 Rough surfaces due to heavy machines ................22 Measurement of a round surface ..................22 © PCE Instruments...
- Page 5 Effects of the material temperature ..................23 Damping materials ......................23 Reference examples .......................23 Calibration (Cal) .................. 23 Calibration instructions ....................23 Sound velocity calibration (V. Cal) ...................23 Maintenance ..................24 Cleaning ..........................24 Troubleshooting ......................24 10 Warranty ....................25 11 Disposal ....................25 © PCE Instruments...
-
Page 6: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Page 7: Spezifikationen
Gewicht 320 g *H bezieht sich auf die Materialstärke des Werkstücks Lieferumfang Messgerät Lieferumfang 1 x Dickenmessgerät PCE-TG 75 1 x Koppelgel TT-GEL PCE-TG 75 3 x 1,5 V AA Batterie 1 x Sonde PCE-TG 5M10d 1 x Bedienungsanleitung 1 x Dickenmessgerät PCE-TG 150... -
Page 8: Modelle
Modelle Messgerät Mitgelieferte Sonde PCE-TG 75 PCE-TG 5M10d PCE-TG 5M10d PCE-TG 150 PCE-TG 5M6d PCE-TG 150 2.5F PCE-TG 2.5M PCE-TG 150 HT PCE-TG HT Sonden Sonde Eigenschaft Standardsonde für flache Anwendung Materialien, Rohre mit einem Radius >10 mm Frequenz 5 MHz... -
Page 9: Zubehör
K-GEL Kontaktgel für Temperaturen bis 350 °C (100 ml) Standardprüfkopf für PCE TG 75 und PCE-TG 150 Serie, 5 MHz, ∅10 mm, 1 … 225 mm (PCE-TG 75), 1 … 300 mm (PCE-TG 150), PCE-TG 5M10d -10 ... 60 °C Miniaturprüfkopf für PCE-TG 150 Serie, 5 MHz, ∅6 mm, 1 …... -
Page 10: Messgerät
Messgerät Taste Bezeichnung Funktionen Sensorbuchse Nach oben navigieren, Wert erhöhen Zurück Abbrechen, zurück, beenden Bestätigen Sensorkopf © PCE Instruments... -
Page 11: Anschlüsse
Nach unten navigieren, Wert verringern Kalibrierblock Kurz drücken, um das Gerät einzuschalten Ein/Aus & Menü Lang drücken, um das Gerät auszuschalten Kurz drücken, um das Menü zu öffnen Wechsel zwischen den verschiedenen Wechsel Materialien Display Batteriefach Anschlüsse • Sensorbuchse © PCE Instruments... -
Page 12: Display (Im Messzustand)
Nehmen Sie die Messeinstellungen in diesem Menüpunkt vor: Zu messendes Material (Sound velocity) Maßeinheit m/s (Unit) Messauflösung (Resolution) Probe (nur bei PCE-TG 150) Wählen Sie unter diesem Menüpunkt die Sonde aus, welche bei der Messung verwendet werden soll. © PCE Instruments... -
Page 13: Limit
Drücken Sie die Auf- und Ab-Tasten , um zwischen den Menüpunkten zu wechseln Aufrufen des ausgewählten Menüpunkts: Drücken Sie OK , um in den ausgewählten Menüpunkt zu gelangen Menüpunkt verlassen: Drücken Sie die Zurück-Taste , um den Menüpunkt zu verlassen © PCE Instruments... -
Page 14: Einführung In Die Funktionen Des Untermenüs
Bei Rohren mit einem großen Durchmesser sollte die Markierung im Sensorkopf senkrecht zur Rohrachse stehen; für Rohre mit kleinerem Durchmesser kann die Markierung im Sensorkopf parallel oder senkrecht zur Materialachse stehen. Der kleinste gemessene Wert wird als Messwert gespeichert. © PCE Instruments... - Page 15 Sie den Menüpunkt Calibration aus und bestätigen Sie diesen mit der OK-Taste. Der Bildschirm wird wie das Bild rechts aussehen. Die Schallgeschwindigkeit ist während der Messung automatisch auf 5900 m/s eingestellt. Drücken Sie die Sonde auf den Kalibrierblock, um das Gerät zu kalibrieren. © PCE Instruments...
- Page 16 Benutzer hierdurch verursachte Messfehler feststellen kann, kann die Sondenoberfläche mit einer kleinen Menge Sandpapier oder Schleifstein mit einer Körnung von 500 poliert werden, um die Oberfläche zu glätten und Parallelität zu gewährleisten. Wenn das Ergebnis immer noch falsch ist, müssen Sie möglichweise die Sonde ersetzen. © PCE Instruments...
- Page 17 Der Haftvermittler wird üblicherweise auf die Oberfläche des zu testenden Materials aufgetragen. Wenn die Temperatur zu hoch ist, wird der Haftvermittler auf dem Boden der Sonde aufgetragen. Es sollte ausschließlich das Koppelgel von PCE Instruments verwendet werden. © PCE Instruments...
- Page 18 Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments...
-
Page 19: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Page 20: Specifications
320 g / 0.70 lbs *H refers to the material thickness of the sample Delivery contents Model Delivery contents 1 x thickness gauge PCE-TG 75 1 x coupling gel TT-GEL PCE-TG 75 3 x 1.5 V AA battery 1 x probe PCE-TG 5M10d... -
Page 21: Models
Models Model Included probe PCE-TG 75 PCE-TG 5M10d PCE-TG 5M10d PCE-TG 150 PCE-TG 5M6d PCE-TG 150 2.5F PCE-TG 2.5M PCE-TG 150 HT PCE-TG HT Probes Probe Specifications Standard probe for flat Application materials, pipes with a radius >10 mm Frequency... -
Page 22: Optional Accessories

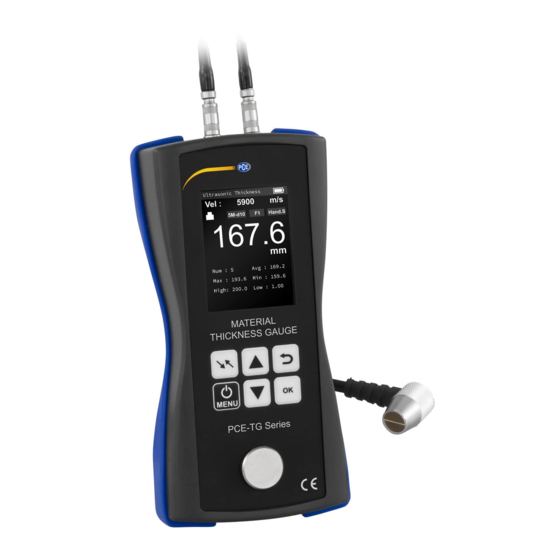

(190 x 120 x 70 mm / 7.48 x 4.72 x 2.76”) black/blue System description The PCE-TG 75 is a thickness gauge that measures the speed of ultrasonic waves and can thus determine the thickness of materials accurately and non-destructively. The meter can also be used to detect corrosion damage to piping and pressure vessels of production equipment. -
Page 23: Device
Device Description Functions Probe socket Navigate up, increase value Back Cancel, back, exit Confirm Probe head © PCE Instruments... -
Page 24: Interfaces
Probe socket Display (in measuring condition) 1. Title bar 2. Battery level 3. Sound velocity 4. Coupling icon 5. Selected memory method 6. Selected probe 7. Selected file 8. Reading 9. Unit 10. Information about the measurement © PCE Instruments... -
Page 25: Getting Started
Measurement processes can be saved and started under this menu item. If you activate "Auto save", all measuring processes are saved automatically. Select a directory in which the measurement is to be saved. View saved data Delete the data of the selected file © PCE Instruments... -
Page 26: Analyze
Functions of the submenu Save: Save current readings to the selected file Clear: Delete readings and measuring information Calibration (Cal): See calibration instructions for details Sound velocity calibration (V.Cal): See chapter 8.2 Sound velocity calibration (V. Cal) for details. © PCE Instruments... -
Page 27: Measurement
Non-parallel surfaces To obtain a satisfactory result, the surface of the material to be tested must be parallel or coaxial to the surface of the sensor, otherwise measurement errors will occur or no reading will be obtained. © PCE Instruments... -
Page 28: Effects Of The Material Temperature
The display will look as shown in the image to the right. As shown in the image, press the up and down keys to set the value. When the value has been adapted, press OK to complete the calibration. © PCE Instruments... -
Page 29: Maintenance
It is not possible to measure uncoupled laminated materials because ultrasonic waves cannot penetrate the uncoupled space. Since ultrasonic waves cannot be transmitted at a constant velocity in composite materials, measuring instruments that measure thickness by ultrasonic reflection are not suitable for measuring laminated and composite materials. © PCE Instruments... -
Page 30: Warranty
For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Page 31 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
- Page 32 © PCE Instruments...
- Page 33 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
