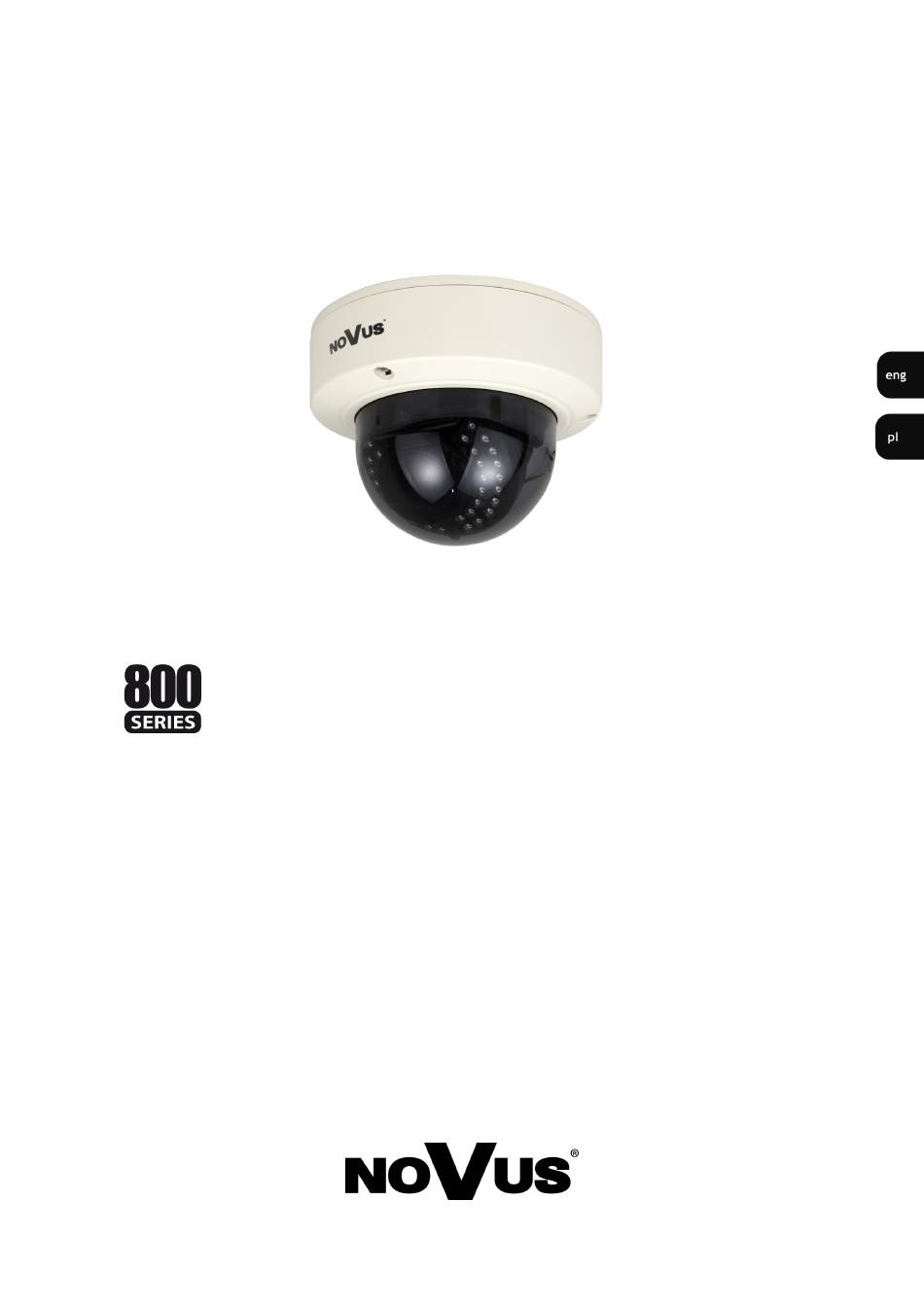

u s e r 's m a n u a l
NVDN-801V-2
NVDN-801V/IR-2
NVDN-801V/IRH-2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVDN-801V-2 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVDN-801V-2

Summary of Contents for Novus NVDN-801V-2

  • Page 1 ’s m a n u a l NVDN-801V-2 NVDN-801V/IR-2 NVDN-801V/IRH-2...
  • Page 2 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Package Contents

    If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back to the original box. Contact the local NOVUS distributor for further assistance.

  • Page 6: Features And Specification

    NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual FEATURES AND SPECIFICATION 3. SPECIFICATION Model NVDN-801V-2 Pick-up element 1/3” SONY EXview HAD CCD II imager Horizontal Resolution 650 TVL – color mode, 700 TVL – b/w mode 0.1 lx/F=1.2 – color mode (1/50 s), 0.01 lx/F=1.2 –...
  • Page 7 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual FEATURES AND SPECIFICATION Model NVDN-801V/IR-2 NVDN-801V/IRH-2 Pick-up element 1/3” SONY EXview HAD CCD II imager Horizontal Resolution 650 TVL – color mode, 700 TVL – b/w mode 0.1 lx/F=1.2 – color mode (1/50 s), 0.01 lx/F=1.2 –...
  • Page 8 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual FEATURES AND SPECIFICATION 3.1 Dimensions 3.2. View of the camera, layout of the camera items All rights reserved © AAT Holding sp. z o.o.
  • Page 9 - additional video output - focus adjustment lever - zoom adjustment lever - IR LED (Not available in NVDN-801V-2 ) - Light sensor (Not available in NVDN-801V-2 ) Camera module is placed on a mount allowing for 3-axis module position adjustment.

  • Page 10: Installation

    NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual INSTALLATION 4. INSTALLATION Prior to installation please familiarize yourself with the product, its parameters and installation process. To successfully install the camera please follow the steps presented below: Remove dome from the camera unscrewing three cross screws located 120 degrees apart from each other, using included Allen key.
  • Page 11 Cameras are equipped with plugs/power terminal blocks depending on a model, and may be supplied with 12VDC/24VAC (NVDN-801V-2, NVDN-801V/IR-2 model) or 24VAC (NVDN- 801V/IRH-2 model). When connecting power supply please ensure that the power plug has proper polarisation.
  • Page 12 Transmission speed depends on camera settings. Remote control procedures using NOVUS KBD70, KBD60, KDB40 keyboards and Pelco-D protocol are described below: 95 + PRESET SET or FOCUS FAR (in PELCO-D), IRIS OPEN (in PELCO-P) - Display main menu...
  • Page 13 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual INSTALLATION Twisted pair RS485(TX+) RS485 + RS485(TX-) RS485 - RS485+ (white cable) RS485- (orange cable) NV-KBD40 keyboard RS485+ (white cable) RS485- (orange cable) Note: If system supports more than two cameras depicted above, connection between them should be made analogically.
  • Page 14 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS 5. SETTINGS NVDN-801V/X cameras are equipped with an OSD menu. During camera operation, status information may be displayed on the screen. As mentioned before, a joystick is placed near the camera module for navigating and changing menu settings : In order to enter the menu press the joystick, which results in executing SET command.
  • Page 15 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS 5.1.1 LENS submenu This submenu allows for setting the lens parameters. LENS Lens operating mode. MANUAL Manual settings of the lens operating mode. For that setting a submenu that allows for adjusting the BRIGHTNESS level in the range from 1 to 70 is available.

  • Page 16: White Bal

    NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS Automatic Gain Control function. When OFF is selected, the function is switched off. When NORMAL is selected, the function is working with camera sensitivity smaller than the light intensity changes. When HIGH is selected, the function is providing bigger camera sensitivity than the light intensity changes.
  • Page 17 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS 5.1.5 BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC).
  • Page 18 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS Press the SET please, to display below submenu. HLC SETUP MIDDLE LEVEL LIMIT ALL DAY MASK COLOR MASK TONE ιιιιιιιιιιιιιxιιιι ιιιιιxιιιιιιιιιιιι BOTTOM ιιιιιιιιιιιιιιxιιι LEFT ιxιιιιιιιιιιιιιιιι RIGHT ιιιιιιιιιιιιιιxιιι Press SET to Return...
  • Page 19 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS 5.1.6 DNR3 (Digital Noise Reduction) submenu This submenu allows for changing digital noise reduction settings. Digital Noise Reduction function. Digital Noise Reduction function ON. Digital Noise Reduction function OFF. After selecting ON press the SET please, to display submenu allowing for adjustment of the digital noise reduction level, as depicted below.
  • Page 20 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS COLOR→B/W Allows for configuring the switching from b/w to color mode. DURATION Selects color to b/w switching speed from available: FAST, SLOW. DWELL TIME Sets the delay between color and b/w mode switching. Values range from 3 to 60 sec.
  • Page 21 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS REVERSE flips the picture: OFF - Function off. V - REV Flips the picture vertically, H - REV Flips the picture horizontally (Mirror) HV - REV Rotate 180 degree the picture;...
  • Page 22 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS SYNC Selects synchronization mode. Internal synchronization. MOTION This menu allows (provided, that ON option is selected) for turning a built-in motion detection feature on or off. Motion detection may simultaneously be conducted in eight independent zones (with their size and location selectable by user).
  • Page 23 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS PRIVACY AREA SETUP 1. AREA AREA1 2. MODE 3. MASK COLOR GRAY 4. MASK TONE ιιιιxιιιιιιιιιιιιιι 5. TOP ιιιιιιιxιιιιιιιιιιι 6. BOTTOM ιιιιιιιxιιιιιιιιιιι 7. LEFT ιxιιιιιιιιιιιιιιιιι 7. RIGHT ιιιιιιιxιιιιιιιιιιι 8. RETURN AREA SEL Selects one of twelve available privacy zones: AREA1, AREA2… AREA12.
  • Page 24 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual SETTINGS COMM ADJ Function allows for configuring the RS-485 communication settings of the camera. COMM SETUP 1. CAM ID ιιιιxιιιιιιιι 2. BAUD RATE 9600 3. UART MODE 8-0-1 4. RET PKT ENABLE 5.
  • Page 25 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 26 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 1.0 version - User’s manual 2013-06-26 wer. 1.0 JM, MM All rights reserved © AAT Holding sp. z o.o. AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59...
  • Page 27 ł u g i NVDN-801V-2 NVDN-801V/IR-2 NVDN-801V/IRH-2...
  • Page 28 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 29: Warunki Bezpieczeństwa

    NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 30 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

  • Page 31: Informacje Wstępne

    NV-KBD70, NV-KBD50 oraz NV-KBD40, bezpośrednio z panelu wybranych ® rejestratorów NOVUS Sterowanie RS-485 Protokół sterowania: PELCO-D, PELCO-P Wbudowany oświetlacz podczerwieni – 36 diod LED (nie dotyczy NVDN-801V-2) Wbudowana grzałka (NVDN-801V/H-2, NVDN-801V/IRH-2) Klasa szczelności: IP 66 Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 32: Dane Techniczne

    NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE Model NVDN-801V-2 Przetwornik obrazu matryca CCD, 1/3” SONY EXview HAD CCD II Rozdzielczość pozioma 650 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.1 lx/F=1.2 - tryb kolorowy (1/50 s), 0.01 lx/F=1.2 - tryb czarno-biały (1/50 s),...
  • Page 33 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE Model NVDN-801V/IR-2 NVDN-801V/IRH-2 Przetwornik obrazu matryca CCD, 1/3” SONY EXview HAD CCD II Rozdzielczość pozioma 650 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.1 lx/F=1.2 - tryb kolorowy (1/50 s), 0.01 lx/F=1.2 - tryb czarno-biały (1/50 s),...
  • Page 34 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1 Wymiary kamery 3.2. Wygląd kamery, rozmieszczenie elementów kamery Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 35 - złącze dodatkowego wyjścia wideo - dźwignia ustawiania ostrości - dźwignia ustawiania ogniskowej - diody oświetlacza IR (model NVDN-801V-2 nie posiada oświetlacza IR) - czujnik oświetlenia (model NVDN-801V-2 nie posiada czujnika oświetlenia) Moduł kamerowy zamocowany jest na uchwycie umożliwiającym 3-osiową regulację położenia.
  • Page 36 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 INSTALACJA 4. INSTALACJA Przed rozpoczęciem procesu instalacji należy zapoznać się z produktem, jego parametrami oraz procesem instalacji. W celu zainstalowania kamery należy: Zdjąć klosz kamery odkręcając kluczem krzyżakowym trzy śruby mocujące, rozmieszczone co 120 stopni na obwodzie klosza.
  • Page 37 Kamery w zależności od modelu wyposażone są w śrubowe złącze zasilania/wtyczkę i mogą być zasilane ze źródeł o napięciu 12VDC/24VAC (NVDN-801V-2, NVDN-801V/IR-2 model) lub 24VAC (model NVDN-801V/IRH-2). Połączenia zasilania kamery należy koniecznie wykonać z uwzględnieniem polaryzacji.
  • Page 38 RS-485 (-). Programowanie kamery z poziomu klawiatur KBD70, KBD50 lub KDB40 firmy Novus przy użyciu protokołu PELCO-D odbywa się w sposób następujący: 95 + PRESET SET lub FOCUS FAR (w PELCO-D), IRIS OPEN (w PELCO-P) - wywołanie menu głównego, wejście w podmenu, wybór zaznaczonej pozycji,...
  • Page 39 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 INSTALACJA Sposób podłączenia kamery do klawiatury NV-KBD40 RS485(TX+) RS485 + Skrętka RS485(TX-) RS485 - RS485+ (przewód biały) RS485- (przewód pomarańczowy) RS485+ (przewód biały) RS485- (przewód pomarańczowy) Klawiatura NV-KBD40 Uwaga: Jeżeli w systemie jest więcej kamer, połączenia pomiędzy kolejnymi należy wykonać analogicz- nie jak pomiędzy dwoma kamerami opisanymi na schemacie obok.
  • Page 40 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5. USTAWIENIA Kamery NVDN-801V/X posiadają menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy joystick umieszczony obok modułu kamerowego:...
  • Page 41 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.1 Podmenu OBIEKTYW Podmenu pozwala na wybór typu obiektywu współpracującego z kamerą. OBIEKTYW Tryb pracy obiektywu. RĘCZNIE Obiektyw z przysłoną ręczną lub stałą. Dla tego trybu dostępne jest podmenu umożliwiające zmianę poziomu odniesienia sterowania przysłoną (JASNOŚĆ) w zakresie od 1 do 70.
  • Page 42 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA RĘCZNIE Ręczne ustawienia prędkości otwarcia migawki. W trybie tym po naciśnięciu przycisku SET można ustawić wartość migawki (MIGAWKA) w zakresie od 1/120000s do 512 x (1/50s). Funkcja automatycznej regulacji wzmocnienia. Przy wybranym WYŁ funkcja jest wyłączona.
  • Page 43 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.4 Podmenu SSDR (szeroki zakres dynamiki WDR) Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. Może zostać włączona WŁ lub wyłączona WYŁ. W przypadku, gdy funkcja zostanie włączona po naciśnięciu przycisku SET dostępne jest podmenu umożliwiające dostosowanie poziomu jej...
  • Page 44 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA Funkcja kompensacji jasnych źródeł światła mogących oślepiać kamerę. W momencie, gdy na ekranie pojawi się znacznie jaśniejsze od otoczenia źródło światła, zostanie ono wyeliminowane (poprzez zasłonięcie) co umożliwi efektywną obserwację sceny. Funkcja ta jest bardzo przydatna, w przypadku obserwacji np.
  • Page 45 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA GÓRA Przesunięcie górnej krawędzi obszaru w górę lub w dół. DÓŁ Przesunięcie dolnej krawędzi obszaru w górę lub w dół. LEWO Przesunięcie lewej krawędzi obszaru w prawo lub lewo. PRAWO Przesunięcie prawej krawędzi obszaru w lewo lub prawo.
  • Page 46 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.7 Podmenu DZIEŃ / NOC DZIEŃ / NOC Wybór trybu pracy automatycznego filtra podczerwieni AUTO Kamera automatycznie przechodzi z trybu kolorowego w tryb czarno-biały i odwrotnie wraz ze zmieniającymi się warunkami oświetleniowymi. Dla tej opcji po naciśnięciu przycisku SET dostępne jest poniższe podmenu.
  • Page 47 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.8 Podmenu SPECJALNE Podmenu pozwala na konfigurację dostępnych funkcji dodatkowych. SPECJALNE 1. KONF. OBRAZU 2. NAZWA WYŁ 3. SYNC. WEW. 4. DET. RUCHU WYŁ 5. PRYWATNOŚĆ WYŁ 6. DIS WYŁ 7. PROFIL UŻYTKOWNIK...
  • Page 48 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA KOLOR CZCIONKI Wybór koloru paska podświetlającego aktualnie wybraną pozycję w menu. OSTROŚĆ Funkcja umożliwiająca dostosowanie ostrości obrazu. Po wybraniu pozycji WŁ i naciśnięciu przycisku SET mamy możliwość ustawienia poziomu ostrości w zakresie od 1 do 20. Zwiększenie wartości tej funkcji spowoduje, że krawędzie obserwowanych obiektów będą...
  • Page 49 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA DET. RUCHU Podmenu pozwala na włączenie (poprzez wybranie WŁ) wbudowanej w kamerze funkcji detekcji ruchu. Detekcja może być sprawdzana w ośmiu niezależnych strefach o zdefiniowanej przez użytkownika powierzchni i położeniu. Aktywacja funkcji detekcji ruchu powoduje wyświetlenie napisu WYKRYTO RUCH na tle...
  • Page 50 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA PRYWATNOŚĆ Pozwala na włączenie (poprzez wybranie WŁ) stref prywatności. Część sceny może być maskowana za pomocą dwunastu prostokątnych stref. Po wybraniu pozycji WŁ i naciśnięciu przycisku SET pojawi się poniższe podmenu pozwalające dopasować ustawienia dotyczące funkcji stref prywatności.
  • Page 51 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 USTAWIENIA KOMUNIKACJA Funkcja pozwala na skonfigurowanie parametrów transmisji RS-485 służącej do zdalnej konfiguracji menu kamery. KONF.KOMUNIKACJI 1. NAZWA ιιιιιιιxιιιιιιιιιιι 2. SZYBK.TRANS. 9600 3. TRYB UART 8-N-1 4. RET PKT WŁ 5. WYŚW. ID ...
  • Page 52 NVDN-801V-2, NVDN-801V/IR-2, NVDN-801V/IRH-2 Instrukcja obsługi wer. 1.0 2014-01-02 MM, AG AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o. tel.: 22 546 07 00, faks: 22 546 07 59...
