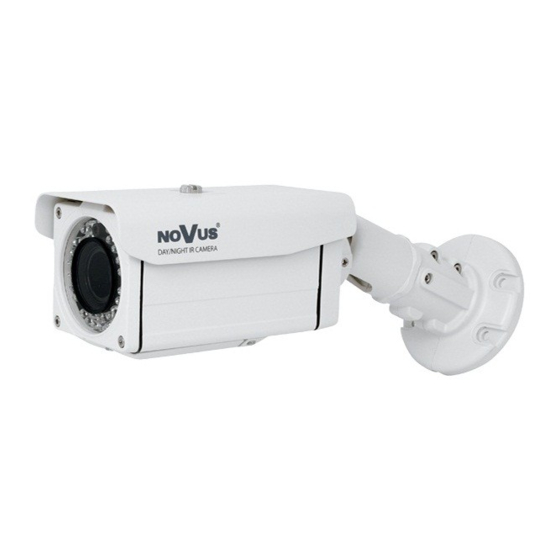

Novus 800 Series User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. Security Camera
  5. 800 Series
  6. User manual

Novus 800 Series User Manual

Hide thumbs Also See for 800 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
u s e r 's m a n u a l
NVDN-821H/IR-2
NVDN-841H/IR-2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 800 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus 800 Series

Summary of Contents for Novus 800 Series

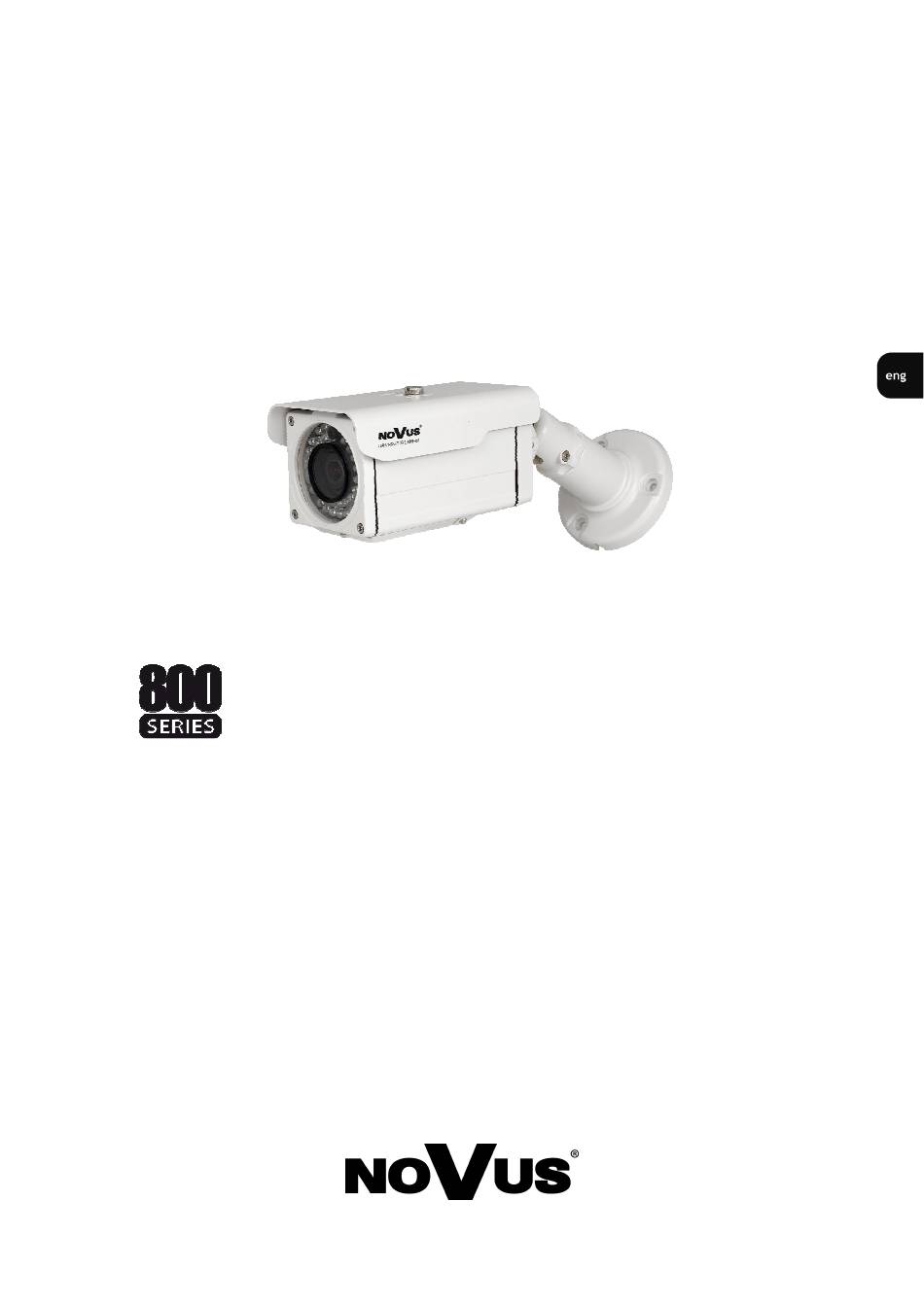

  • Page 1 u s e r ’s m a n u a l NVDN-821H/IR-2 NVDN-841H/IR-2...
  • Page 2 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC. •...

  • Page 3: Safety Requirements

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT.
  • Page 4 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...

  • Page 5: Foreword Information

    - directly from the camera - from the NV-KBD70, NV-KBD50 & NV-KBD40 keyboards ® - from NOVUS video capture cards ® - directly from the front panel of selected NOVUS DVR models Remote control: RS-485 • Protocols: PELCO-D, PELCO-P •...

  • Page 6: Features And Specification

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual FEATURES AND SPECIFICATION 3. SPECIFICATION Model NVDN‐ ‐ ‐ ‐ 821H/IR-2 NVDN‐ ‐ ‐ ‐ 841H/IR-2 Pick-up element 1/3” SONY EXview HAD II CCD imager Horizontal resolution 650 TVL – color mode, 700 TVL – B/W mode 0.1 lx/F=1.2 - color mode (1/50 s), 0.01 lx/F=1.2 - B/W mode (1/50s), 0.0002 lx/F=1.2 - color mode DSS,...
  • Page 7 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual FEATURES AND SPECIFICATION 3.1 Dimensions 3.2. View of the camera, layout of the camera items Bottom view, after unscrewing and opening the service lid: Focus adjustment lever Up/down/right/left/SET buttons IR / RS-485 control DIP switches Zoom adjustment Extra video output...

  • Page 8: Installation

    Transmission speed depends on camera settings. Remote control procedures using NOVUS KBD 70, KBD50 or KDB40 keyboards and PELCO-D protocol are described below: 95 + PRESET SET - Display main menu screen, enter submenus, select highlighted position,...
  • Page 9 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual INSTALLATION KBD-40 connections diagram. Twisted pair RS485(TX+) RS485 + RS485(TX-) RS485 - NV-KBD40 keyboard Note: If system fields more than two cameras depicted above, connections between them should be made analogically. 4.3 Alarm output Cameras contain alarm output used for triggering external devices.

  • Page 10: Main Setup

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS 5. SETTINGS Camera features the OSD menu. During camera standard operation status information may be displayed on the screen. As it has been mentioned before, a set of buttons located at the camera’s bottom control panel, available after unscrewing the service lid, is dedicated for navigation and changing the settings.

  • Page 11: Exposure Setup

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS 5.1.1 LENS submenu This submenu allows for setting the lens parameters. LENS Lens operating mode. MANUAL Manual settings of the lens operating mode. For that setting a submenu that allows for adjusting the BRIGHTNESS level in the range from 1 to 70 is available. Automatic lens mode.

  • Page 12: White Bal

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS Automatic Gain Control function. When OFF is selected, the function is switched off. When NORMAL is selected, the function is working with camera sensitivity smaller than the light intensity changes. When HIGH is selected, the function is providing bigger camera sensitivity than the light intensity changes.
  • Page 13 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS 5.1.5 BACKLIGHT submenu These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC). BACKLIGHT Backlight compensation mode.
  • Page 14 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS Press the SET please, to display below submenu. HLC SETUP LEVEL MIDDLE LIMIT ALL DAY MASK COLOR MASK TONE ιιιιιιιιιιιιιxιιιι ιιιιιxιιιιιιιιιιιι BOTTOM ιιιιιιιιιιιιιιxιιι LEFT ιxιιιιιιιιιιιιιιιι RIGHT ιιιιιιιιιιιιιιxιιι Press SET to Return Submenu allows to set the size and location of the area in which the HLC function analyzes the level of illumination and sets the other HLC function options described below.

  • Page 15: Auto Setup

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS 5.1.6 DNR3 (Digital Noise Reduction) submenu This submenu allows for changing digital noise reduction settings. Digital Noise Reduction function. Digital Noise Reduction function ON. Digital Noise Reduction function OFF. After selecting ON press the SET please, to display submenu allowing for adjustment of the digital noise reduction level, as depicted below.
  • Page 16 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS COLOR→B/W Allows for configuring the switching from b/w to color mode. DURATION Selects color to b/w switching speed from available: FAST, SLOW DWELL TIME Sets the delay between color and b/w mode switching. Values range from 3 to 60 sec.
  • Page 17 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS REVERSE flips the picture: OFF - Function off. V - REV Flips the picture vertically, H - REV Flips the picture horizontally (Mirror) HV - REV Rotate 180 degree the picture; PIP - (Picture in Picture) Function displays a full-size image in the thumbnail. Used in digital zoom mode.
  • Page 18 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS SYNC Selects synchronization mode. Internal synchronization. MOTION This menu allows (provided, that ON option is selected) for turning a built-in motion detection feature on or off. Motion detection may simultaneously be conducted in eight independent zones (with their size and location selectable by user).
  • Page 19 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS PRIVACY AREA SETUP 1. AREA AREA1 2. MODE 3. MASK COLOR GRAY 4. MASK TONE ιιιιxιιιιιιιιιιιιιι 5. TOP ιιιιιιιxιιιιιιιιιιι 6. BOTTOM ιιιιιιιxιιιιιιιιιιι 7. LEFT ιxιιιιιιιιιιιιιιιιι 7. RIGHT ιιιιιιιxιιιιιιιιιιι 8. RETURN AREA SEL Selects one of twelve available privacy zones: AREA1, AREA2 AREA12.

  • Page 20: Comm Setup

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual SETTINGS COMM ADJ Function allows for configuring the RS-485 communication settings of the camera. COMM SETUP 1. CAM ID ιιιιxιιιιιιιι 2. BAUD RATE 9600 3. UART MODE 8-0-1 4. RET PKT ENABLE 5. DISP ID 6.
  • Page 21 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 22 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2 ver. 1.1 ‐ User’s manual 2013‐12‐20 MK ,AN All rights reserved © AAT Holding sp. z o.o. AAT Holding sp. z o.o., ul. Puławska 431, 02‐801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
  • Page 23 i n s t r u k c j a o b s ł u g i NVDN-821H/IR-2 NVDN-841H/IR-2...
  • Page 24 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 25: Warunki Bezpieczeństwa

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 26 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 WARUNKI BEZPIECZEŃSTWA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania. 11.

  • Page 27: Informacje Wstępne

    Menu ekranowe w języku polskim, programowane za pomocą przycisków znajdujących się w • skrzynce serwisowej. oraz za pomocą: - klawiatury NV-KBD70, NV-KBD60, NV-KBD40, ® - programu do obsługi kart wizyjnych NOVUS ® - bezpośrednio z panelu wybranych rejestratorów NOVUS Sterowanie RS-485 •...

  • Page 28: Dane Techniczne

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 DANE TECHNICZNE 3. DANE TECHNICZNE Model NVDN‐ ‐ ‐ ‐ 821H/IR-2 NVDN‐ ‐ ‐ ‐ 841H/IR-2 Przetwornik obrazu matryca CCD, 1/3” SONY EXview HAD II Rozdzielczość pozioma 650 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.1 lx/F=1.2 - tryb kolorowy (1/50 s), 0.01 lx/F=1.2 - tryb czarno-biały (1/50s), Czułość...
  • Page 29 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 DANE TECHNICZNE 3.1 Wymiary kamery 3.2. Wygląd kamery, rozmieszczenie elementów kamery Widok od spodu, po odkręceniu śruby i otwarciu skrzynki serwisowej: Dźwignia regulacji ostrości Przyciski realizujące funkcje góra/dół/prawo/lewo/set up Ustawienia diod IR / RS-485 Dźwignia regulacji Dodatkowe złącze wideo ogniskowej...
  • Page 30 RS-485 (-). Programowanie kamery z poziomu klawiatur KBD70, KBD60 lub KDB40 firmy Novus przy użyciu protokołu PELCO-D odbywa się w sposób następujący: 95 + PRESET SET - wywołanie menu głównego, wejście w podmenu, wybór zaznaczonej pozycji, NAWIGACJA JOYSTICKIEM GÓRA, DÓŁ...
  • Page 31 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 INSTALACJA Sposób podłączenia kamery do klawiatury NV-KBD40 RS485(TX+) RS485 + Skrętka RS485(TX-) RS485 - Klawiatura NV-KBD40 4.3 Wyjście alarmowe Kamery wyposażone są w wyjście alarmowe, służące do sterowania zewnętrznym urządzeniem. Po wystąpieniu detekcji ruchu pojawia się na nim napięcie o wartości ok. 3V, wydajność prądowa wyjścia wynosi max.10mA.
  • Page 32 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA 5. USTAWIENIA Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy grupa przycisków dostępna po odkręceniu klapki serwisowej znajdującej się...
  • Page 33 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA 5.1.1 Podmenu OBIEKTYW Podmenu pozwala na wybór typu obiektywu współpracującego z kamerą. OBIEKTYW Tryb pracy obiektywu. RĘCZNIE Obiektyw z przysłoną ręczną lub stałą. Dla tego trybu dostępne jest podmenu umożliwiające zmianę poziomu odniesienia sterowania przysłoną (JASNOŚĆ) w zakresie od 1 do 70.
  • Page 34 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA RĘCZNIE Ręczne ustawienia prędkości otwarcia migawki. W trybie tym po naciśnięciu przycisku SET można ustawić wartość migawki (MIGAWKA) w zakresie od 1/120000s do 512 x (1/50s). Funkcja automatycznej regulacji wzmocnienia. Przy wybranym WYŁ funkcja jest wyłączona.
  • Page 35 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA 5.1.4 Podmenu SSDR (szeroki zakres dynamiki WDR) Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. Może zostać włączona WŁ lub wyłączona WYŁ. W przypadku, gdy funkcja zostanie włączona po naciśnięciu przycisku SET dostępne jest podmenu umożliwiające dostosowanie poziomu jej działania w zakresie od 1 do 15.
  • Page 36 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA Funkcja kompensacji jasnych źródeł światła mogących oślepiać kamerę. W momencie, gdy na ekranie pojawi się znacznie jaśniejsze od otoczenia źródło światła, zostanie ono wyeliminowane (poprzez zasłonięcie) co umożliwi efektywną obserwację sceny. Funkcja ta jest bardzo przydatna, w przypadku obserwacji np. tablic rejestracyjnych samochodów.
  • Page 37 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA GÓRA Przesunięcie górnej krawędzi obszaru w górę lub w dół. DÓŁ Przesunięcie dolnej krawędzi obszaru w górę lub w dół. LEWO Przesunięcie lewej krawędzi obszaru w prawo lub lewo. PRAWO Przesunięcie prawej krawędzi obszaru w lewo lub prawo. Uwaga: Funkcja HLC aktywuje się...
  • Page 38 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA 5.1.7 Podmenu DZIEŃ / NOC DZIEŃ / NOC Wybór trybu pracy automatycznego filtra podczerwieni AUTO Kamera automatycznie przechodzi z trybu kolorowego w tryb czarno-biały i odwrotnie wraz ze zmieniającymi się warunkami oświetleniowymi. Dla tej opcji po naciśnięciu przycisku SET dostępne jest poniższe podmenu.
  • Page 39 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA 5.1.8 Podmenu SPECJALNE Podmenu pozwala na konfigurację dostępnych funkcji dodatkowych. SPECJALNE 1. KONF. OBRAZU 2. NAZWA WYŁ 3. SYNC. WEW. 4. DET. RUCHU WYŁ 5. PRYWATNOŚĆ WYŁ 6. DIS WYŁ 7. PROFIL UŻYTKOWNIK 8.
  • Page 40 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA KOLOR CZCIONKI Wybór koloru paska podświetlającego aktualnie wybraną pozycję w menu. OSTROŚĆ Funkcja umożliwiająca dostosowanie ostrości obrazu. Po wybraniu pozycji WŁ i naciśnięciu przycisku SET mamy możliwość ustawienia poziomu ostrości w zakresie od 1 do 20. Zwiększenie wartości tej funkcji spowoduje, że krawędzie obserwowanych obiektów będą...

  • Page 41: Detekcja Ruchu

    NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA DET. RUCHU Podmenu pozwala na włączenie (poprzez wybranie WŁ) wbudowanej w kamerze funkcji detekcji ruchu. Detekcja może być sprawdzana w ośmiu niezależnych strefach o zdefiniowanej przez użytkownika powierzchni i położeniu. Aktywacja funkcji detekcji ruchu powoduje wyświetlenie napisu WYKRYTO RUCH na tle obrazu z kamery.
  • Page 42 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA PRYWATNOŚĆ Pozwala na włączenie (poprzez wybranie WŁ) stref prywatności. Część sceny może być maskowana za pomocą dwunastu prostokątnych stref. Po wybraniu pozycji WŁ i naciśnięciu przycisku SET pojawi się poniższe podmenu pozwalające dopasować ustawienia dotyczące funkcji stref prywatności. KONF.
  • Page 43 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 USTAWIENIA KOMUNIKACJA Funkcja pozwala na skonfigurowanie parametrów transmisji RS-485 służącej do zdalnej konfiguracji menu kamery. KONF.KOMUNIKACJI 1. NAZWA ιιιιιιιxιιιιιιιιιιι 2. SZYBK.TRANS. 9600 3. TRYB UART 8-N-1 4. RET PKT WŁ 5. WYŚW. ID WYŁ 6.
  • Page 44 NVDN‐821H/IR‐2, NVDN‐841H/IR‐2, Instrukcja obsługi wer. 1.1 2014‐01‐03 MK, AN Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o. AAT Holding sp. z o.o., ul. Puławska 431, 02‐801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
