u s e r 's m a n u a l

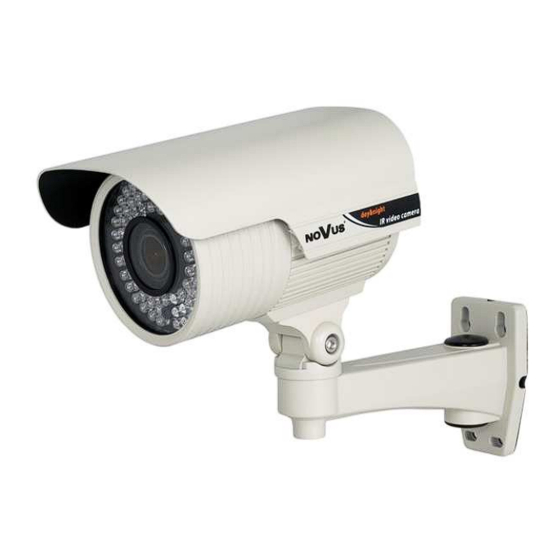

NVDN-261H/IR
NVDN-241H/IR
NVDN-221H/IR
NVDN-201H/IR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVDN-201H/IR and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVDN-201H/IR

Summary of Contents for Novus NVDN-201H/IR

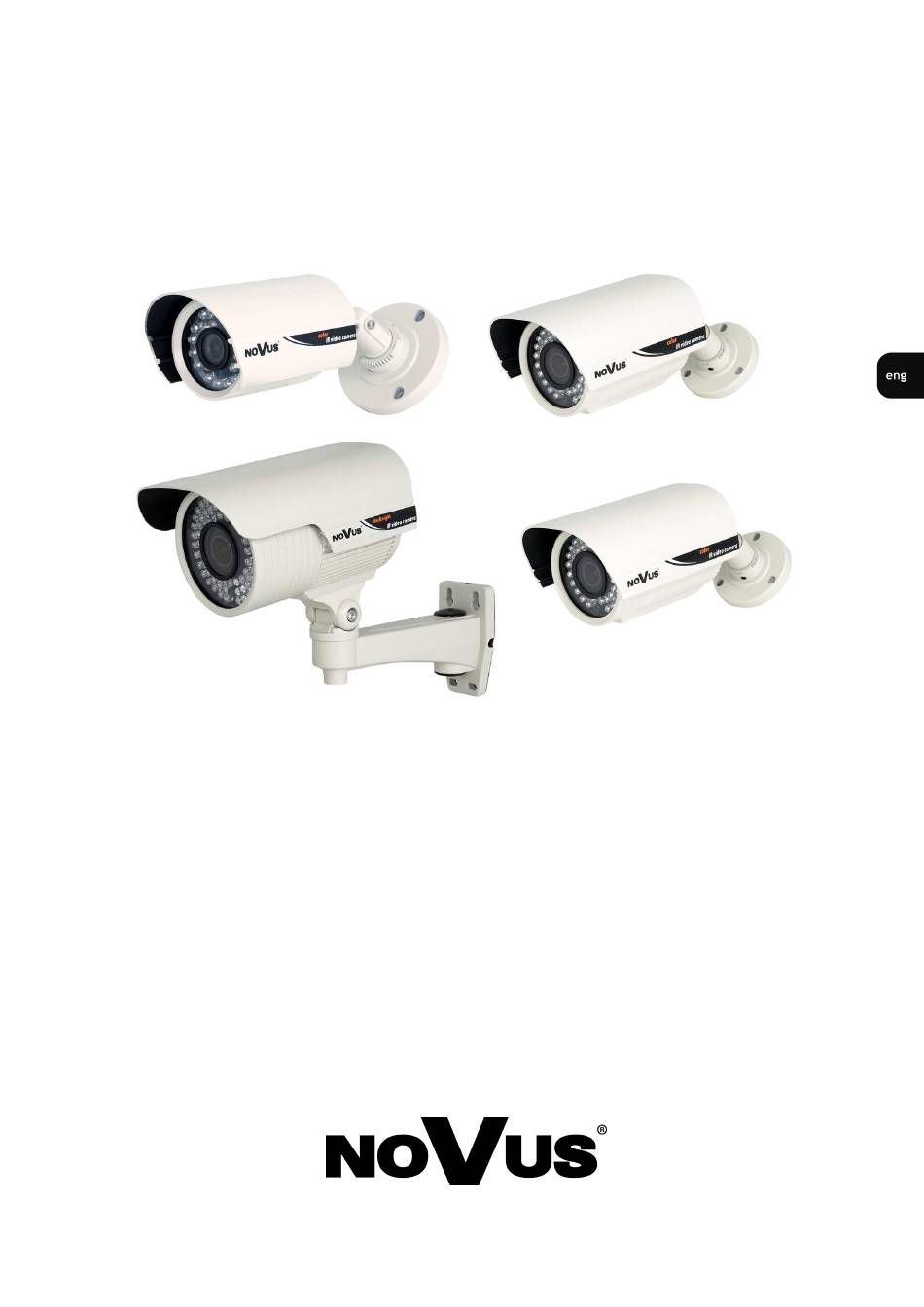

  • Page 1 ’s m a n u a l NVDN-261H/IR NVDN-241H/IR NVDN-221H/IR NVDN-201H/IR...
  • Page 2 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR User’s manual ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Important Safeguards And Warnings

    NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    0.068 lx/F=1.4 (NVDN-261H/IR, NVDN-241H/IR) 0.089 lx/F=1.6 (0 lx IR on) (NVDN-221H/IR) 0.14 lx/F=2.0 (0 lx IR on) (NVDN-201H/IR) • Lens type: Varifocal f=2.8-11mm (NVDN-261H/IR, NVDN-241H/IR) Varifocal f= 3.5~8mm (NVDN-221H/IR) Standard f=3 mm (NVDN-201H/IR); • 12 VDC +/- 10% power supply 1.3 Overwiev of the cameras and wall brackets...

  • Page 6: Specifications

    NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR User’s manual ver. 1.0 SPECIFICATIONS Specifications NVDN-261H/IR NVDN-221H/IR NVDN-241H/IR NVDN-201H/IR MODEL IMAGE 1/4" CMOS imager Pick-up element Number of Effective 720(H) x 576 (V) Pixels 650 TVL - color mode, 700 TVL - B/W mode Horizontal resolution 0.068 lx/F=1.4...
  • Page 7 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR User’s manual ver. 1.0 SPECIFICATIONS 1.5. DIMENSIONS NVDN-261H/IR Focus adjustment Zoom adjustment NVDN-221H/IR / NVDN-241H/IR Zoom adjustment Focus adjustment NVDN-201H/IR Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 8: Installation

    NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR User’s manual ver. 1.0 INSTALLATION INSTALLATION Mounting the camera • Using the guide pattern attached, please mark the planned drill holes for wall anchors (and additional drill hole for the cables). Please ensure that the surface chosen for drilling is an even one.
  • Page 9 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR User’s manual ver. 1.0 NOTES Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 10 2013-10-02 PR, MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
  • Page 11 ł u g i NVDN-261H/IR NVDN-241H/IR NVDN-221H/IR NVDN-201H/IR...
  • Page 12 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR Instrukcja obsługi wer. 1.0 UWAGI I OSTRZE ENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do u ytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 13: Warunki Bezpieczeństwa

    NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 14 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA Nale y niezwłocznie odłączyć kamerę od źródła zasilania i przewodów sygnałowych oraz skontaktować się z właściwym serwisem w następujących przypadkach: • Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu; • Przedostania się cieczy do środka urządzenia lub gdy zostało ono nara one na silny uraz mechaniczny;...

  • Page 15: Informacje Wstępne

    (NVDN-261H/IR, NVDN-241H/IR) 0.089 lx/F=1.6 (0 lx oświetlacz IR włączony) (NVDN-221H/IR) 0.14 lx/F=2.0 (0 lx oświetlacz IR włączony) (NVDN-201H/IR) • typ obiektywu: ze zmienną ogniskową f=2.8-11mm (NVDN-261H/IR, NVDN-241H/IR) ze zmienną ogniskową f= 3.5~8mm (NVDN-221H/IR) standardowy f=3 mm (NVDN-201H/IR) •...

  • Page 16: Dane Techniczne

    NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR Instrukcja obsługi wer. 1.0 DANE TECHNICZNE Dane techniczne NVDN-261H/IR NVDN-221H/IR NVDN-241H/IR NVDN-201H/IR MODEL OBRAZ matryca CMOS, 1/4” Przetwornik obrazu Liczba efektywnych 720(H) x 576 (V) pikseli 650 TVL tryb kolorowy, 700 TVL tryb czarno/biały, Rozdzielczość pozioma 0.068 lx/F=1.4...
  • Page 17 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 1.5 WYMIARY NVDN-261H/IR Śruba regulacji ostrości Śruba regulacji ogniskowej NVDN-221H/IR / NVDN-241H/IR Śruba regulacji ogniskowej Śruba regulacji ostrości NVDN-201H/IR Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 18 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR Instrukcja obsługi wer. 1.0 INSTALACJA INSTALACJA Mocowanie kamery • posługując się dołączonym szablonem, na równej powierzchni nale y zaznaczyć punkty pod przyszłe otwory mocujące i przepust kablowy • przy pomocy wierteł o odpowiedniej średnicy wywiercić otwory pod wkręty mocujące i przepust kablowy (w przypadku monta u do innych powierzchni ni sufit lub ściany...
  • Page 19 NVDN-261H/IR, NVDN-241H/IR; NVDN-221H/IR; NVDN-201H/IR Instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 20 2013-10-02 PR, MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...

This manual is also suitable for:

Nvdn-241h/irNvdn-221h/irNvdn-261h/ir
