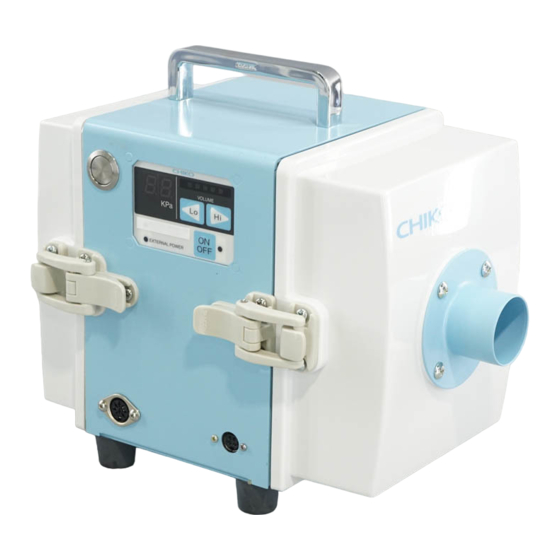

CHV-030AD-HC-V1
このたびは、 CHV シリーズをお買い上げ頂き、誠にありがとうございます。
チコーエアーテック㈱は「風の技術」を有効に利用し、コンパクトに空気をクリ－ンにすることをテ－マとして努力しております。
CHV シリーズは，この風の技術をコンパクトにまとめた省エネ形のクリ－ンＢＯＸです。
長期間故障なく安全にご使用いただくために、この取扱説明書をよくお読みいただき，本機の性能を十分に発揮できますよう
正しいお取扱いをお願いします。
We greatly appreciate that you have purchased our CHV Series.
CHIKO AIRTEC CO., LTD. is working to achieve clean air with compact equipment while utilizing "air technology"
effectively.
The CHV Series is an energy-saving-type clean box that realizes "air technology" in a compact body.
Please read this instruction manual thoroughly and handle this CHV Series machine correctly so that you can use it
safely for a long time and enjoy its full performance.
警告
WARNING
注意
CAUTION
取扱説明書
Instruction Manual
集塵機
Handy Dust Collector
型式 MODELS
～はじめに Note To Users～
本書中のマークについて
Symbols used in this manual
絶対に行ってはいけないこと。及び、取り扱いを誤ると重大事故につながる内容を示し
ています。
This symbol indicates actions that should not be performed in any case, or actions that
may lead to a serious accident caused by incorrect handling.
正しく安全にご使用頂くための注意事項。及び、取り扱いを誤ると、故障の原因になる
内容を示しています。
This symbol indicates cautions to assure safe use, and actions that may lead to failure
caused by incorrect handling.
チコーエアーテック株式会社
（DC24V）
Original instructions
CMN-050-009
Advertisement
Table of Contents
Related Manuals for CHIKO AIRTEC CHV-030AD-HC-V1
Summary of Contents for CHIKO AIRTEC CHV-030AD-HC-V1
- Page 1 正しいお取扱いをお願いします。 We greatly appreciate that you have purchased our CHV Series. CHIKO AIRTEC CO., LTD. is working to achieve clean air with compact equipment while utilizing “air technology” effectively. The CHV Series is an energy-saving-type clean box that realizes “air technology” in a compact body.
- Page 2 チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 注意 CAUTION 粉塵爆発のおそれのない乾いた粉塵の吸引にご使用下さい。 Use the product for sucking up dry, non-explosive dust. 次の物質は吸引しないこと。 Do not suck up the following substances: 引火性物質・・・・・・・ガソリン・シンナー・ベンジン・灯油・塗料など。 Flammable substances ・・・・・・・Gasoline, thinner, benzene, kerosene, paint, etc. 爆発性粉塵・・・・・・・アルミニウム・マグネシウム・チタン・亜鉛・エポキシなど...
-
Page 3: Table Of Contents
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 目次 CONTENTS 製品使用上のご注意 Cautions on Using Product ....................4 全般 General ............................. 4 運搬・設置・保管・輸送の条件 The condition of carry installation, transportation and safekeeping.... 4 接続 Connection ............................4 運転 Operation ............................5 修理・分解・改造 Repair, disassembly and modification ................5 廃棄... -
Page 4: 製品使用上のご注意 Cautions On Using Product
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 1 製品使用上のご注意 Cautions on Using Product 全般 General 設置、接続、運転、操作、点検、故障診断の作業は、取扱説明書の内容に従い、適切に行って下さい。 誤った作業を行うと、火災・感電・けがの原因になります。 Perform installation, connection, operation, manipulation, inspection and failure diagnosis work properly in accordance with the instruction manual. Incorrect work may cause fire, electrical shock and injury. -
Page 5: 運転 Operation
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 運転 Operation 停電した時には、電源を切って下さい。復旧時に、けが・装置破損の原因になります。 Turn OFF the power when an instantaneous power interruption occurs. Otherwise, injury or product damage may be caused when the product recovers. フィルタを取り外したり、目詰まりや破損した状態で運転すると、 ブロア内への異物が混入して、故障の原因となります。 正しくフィルタを取り付けてご使用ください。 Operation without filter or with a clogged and damaged filter may cause trouble, because foreign substances enter the blower. -
Page 6: Name And Structure Of Product
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 リモートケーブル（別売） MT-173-8 （３ｍ） ×１ Remote cable(option) 抜け防止の設計となっております。くぼみを下にし、しっかりと差し込んで 下さい。 （ピンの位置を必ず確認してください） The remote cable is designed so as to prevent from falling off. Insert it securely with its dent facing downward. (Make sure to confirm pin positions.) 3 製品の名称と構造... -
Page 7: 操作 Operation
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 ２次フィルタ ：電気部品を粉塵から守ります。 ：Protecting the circuit and the Secondary filter electrical parts. 排気 HEPA フィルタ ：HEPA フィルタを装着することによって、クリーンルームクラス 10000 以上 対 応可能です。 Exhaust filter ：By mounting the HEPA filter, it becomes available to 10000 clean room class 4 操作... -
Page 8: リモートコネクタについて Remote Connector
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 ② 運転圧力 Suction static pressure level 現在の運転圧力（ｋPa）表示しています。 Measure unity kPa indicates current pressure when functioning. 気圧の変化や温度条件により圧力表示は-0.2ｋPa～0.2ｋPa の範囲で変化します。 The pressure representation changes within the range from -0.2 to 0.2. Because there is a change in the atmospheric pressure and the temperature. -
Page 9: 運転手順 Operation Procedure
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 吸込みホースや吐出しホースがふさがれると空気が流れなくなり、 モーター焼けの原因となります。 ホースは、５メートル以下のものをご使用ください。 Clogging the suction hose or discharge hose hinders air flow, and may stops operation. Use the hose (length: shorter than 5 meters) 運転手順 Operation procedure ① 設置状態を確認し、電源コンセントを入れてください。 Connect the power plug to the electrical outlet. -
Page 10: 別売リモートケーブルについて Remote Cable (Sold Separately)
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 5 別売リモートケーブルについて Remote Cable (Sold Separately) 電気回路図 Electrical circuit diagram リモート運転 Remote operation switch 運転入力信号 リモートモード移行 Operation input signal （ON 時に遠隔操作可能、この時パネル操作は不可） Shifting to remote mode 遠隔操作切替信号 ４ (Remote control is possible in the ON, and the panel Remote-control operation is impossible to control at this time.) -
Page 11: ケーブル Remote Cable
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 ケーブル Remote Cable ⑦（黄）は、他の線と短絡しないよう収縮チュ ーブの中に入っています。 The wire [7] (yellow) is put inside a shrinkable tube so that it cannot be short-circuited with other wires. -
Page 12: 各線の色と信号について Color And Signal Of Each Wire
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 ⑦（黄）は、他の線と短絡させないで下さい。AT パネルが損傷し、故障の 原因となります。 Do not short-circuit the wire [7] (yellow) with other wires. Such short-circuit may damage the AT panel, and cause failure. 各線の色と信号について Color and signal of each wire 線色 信号名称 役割... -
Page 13: 隔操作と本体操作について Remote Operation And Operation From Main Body
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 隔操作と本体操作について Remote operation and operation from main body 遠隔操作で ON/OFF する場合は、④と⑧を短絡させておきます。 ①を短絡 The wire [1] is short-circuited.→ON ①を短絡しない The wire [1] is not short-circuited→OFF （「各線の色と信号について」の表を参照ください） Short-circuit the wires [4] and [8] each other when turning ON and OFF the dust collector by remote operation. -
Page 14: 保守・点検 Maintenance And Inspection
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 6 保守・点検 Maintenance and Inspection 保守点検時の注意事項 Cautions on maintenance and inspection 点検時は必ず電源を切り、コンセントからプラグを抜いて、電路遮断を 行ってください。 Make sure to turn OFF the main power, and disconnect the power plug from the electrical outlet to cut off the electricity before starting inspection. -
Page 15: Replacement Of Primary And Secondary Filters
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 １次・２次フィルタの交換 Replacement of primary and secondary filters ①フィルタケースのパッチン錠を 外します Release the snap locks of the filter case. ②フィルタケースを開け、２次フィルタを取り外す ③フィルタケースより１次フィルタを取り外します 《フィルタケースとフィルタのスキマ（左右）にマイナスドライバ 《１次フィルタはフィルタケースの円筒パイプにフィルタ紙パッ ーを差し込むと容易にフィルタが取り外せます。》 キン部を差し込んでいます。手前に引き抜けば外せます。》 Open the filter case, and remove the secondary filter. Remove the primary filter from the filter case. -
Page 16: 日常点検 Daily Inspection
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 日常点検 Daily inspection 点検項目 頻度 点検内容 Inspection item Frequency Description フィルタケース 運転前 完全に閉じているか Filter case Before operation Is the case closed completely? 排気の状態 １回／日 排気口が閉ざされていないか Exhaust status Once/day Is the exhaust port unclogged? 異常振動、異常音がないか... -
Page 17: 正常に動作しない場合の対策 Countermeasures Against Abnormal Operation
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 7 正常に動作しない場合の対策 Countermeasures against Abnormal Operation 故障現象 原因 対策・方法 Failure phenomenon Cause Countermeasures 電源が入っていない 電源を入れる The power is not turned ON. Turn ON the power. モータ焼け モータ交換（修理依頼願います） Motor seizing Replace the motor. (Ask for repair.) ①モ－タが起動しない。... -
Page 18: 電気回路図 Electrical Circuit Diagram
チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 8 電気回路図 Electrical Circuit Diagram 9 本体仕様 Specifications of Main Body 最大静圧 最大風量 出力 電圧 電流値 周波数 騒音値 質量 Suction 型式 Suction air Output Voltage Current Frequency Noise Mass static Model volume （W）... - Page 19 チコーエアーテック株式会社 Copyright CHIKO AIRTEC CO., LTD. 2009 お買い上げメモ Memo about purchase 形 式 製造番号 Model Manufacturer’s serial number: 購入年月日 運転開始日 年 月 Date of purchase Start of operation お客様お名前 Your name 住所 Address: 電話 Phone : 担当者 Person in charge チコーエアーテック株式会社...
