NDM3E 断路器通讯接口的现场总线规约为：Modbus—RTU。
The on-site bus protocol of NDM3E breaker's communication port: Modbus—RTU
注：通讯型断路器（T 型、GT 型）默认波特率为 9600、通讯地址为 3。
Notes: The default baud rate of the communication breaker (T type and GT type) is 9600, and the communication
a d dress is 3.
3.2.2.4.1 通讯模块 Communication module

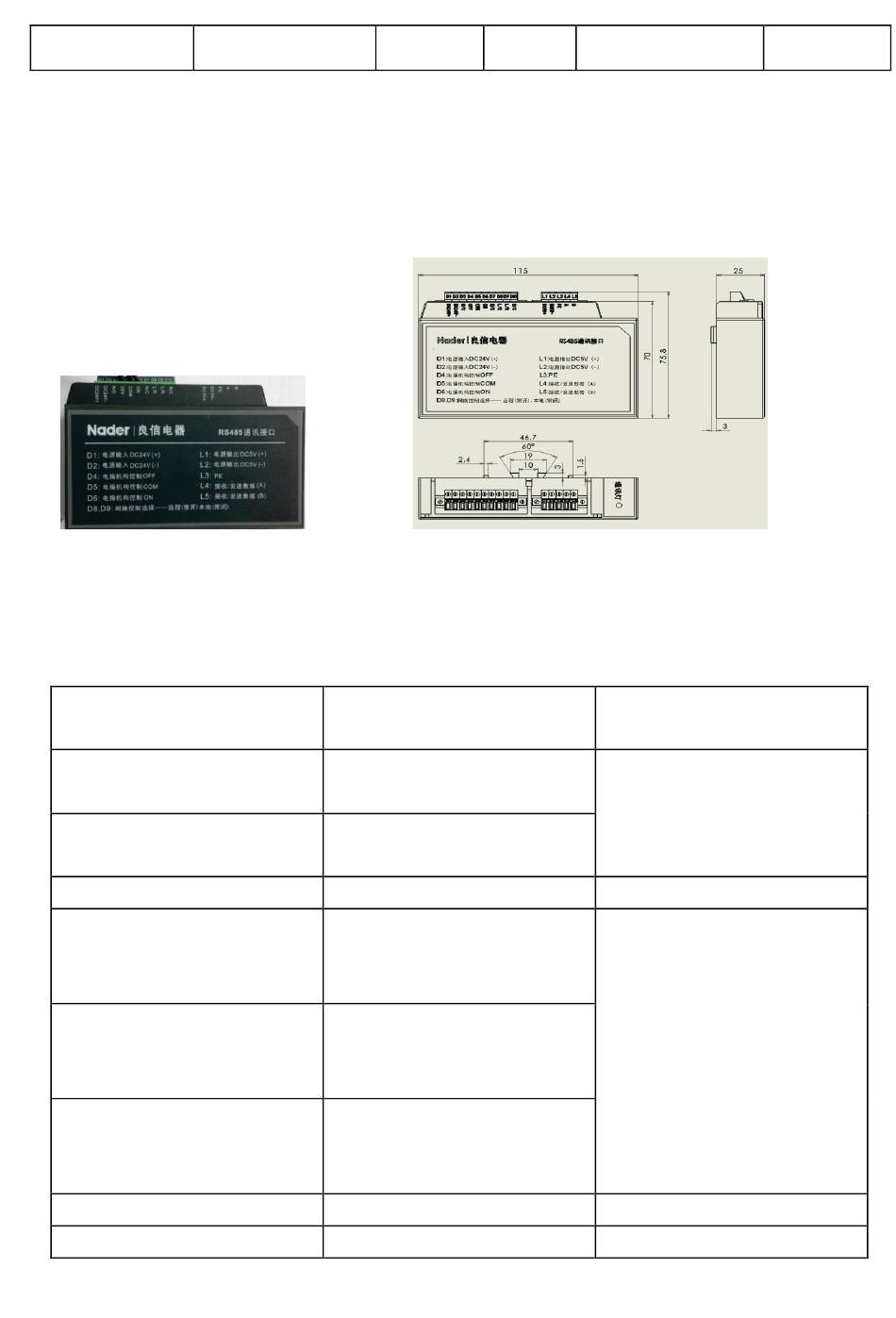

图 2：通讯模块实物图
Fig.2: Entity figure of the communication module
Fig.3: Dimension figure for installation of the communication backpack
端子代号
Terminal code
D1
D2
D3
D4
D5
D6
D7
D8、D9
NDT2920002
表 3：通讯模块端子及其作用表
Table 3: Communication module terminal and its function
Connection position
电源 DC24V（+）
Power supply DC24V (+)
电源 DC24V（-）
Power supply DC24V (-)
电操机构控制"OFF"端
"OFF" terminal controlled by
the motor-operated mechanism
电操机构控制"COM"端
"COM" terminal controlled by
the motor-operated mechanism
电操机构控制"ON"端
"ON" terminal controlled by the
motor-operated mechanism
版次 第 5 版
Edition V ersion5
图 3：通讯背包安装尺寸图
连接位置
/
/
网络控制选择
15
实施日期
Implementation date
输入输出（IO）
Input and output (I/O)
输入 Input
输出（DO）
Output (DO)
输入（DI）
