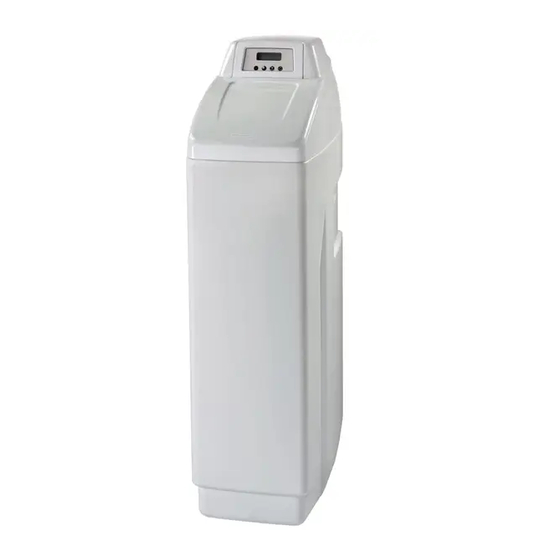

Omnifilter OMNI OM40KCS Installation Instructions Manual

Water softening system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

293 Wright Street • Delavan, WI 53115
Phone: 800.937.6664
www.omnifi lter.com
Tools and Fittings Required
• Pipe Cutter
• Tubing Cutter
• File
• Pliers
• Tape Measure
• Soldering Tools
• Lead Free Solder
• Bucket
• Towel
• Plumber Tape
• Adjustable Wrench
• Tube 100% Silicone Grease
Tested and Certifi ed by WQA to
NSF/ANSI Standard 44 for softener
performance & 372 for "lead free"
compliance.
For further operating, installation, maintenance,
parts or assistance:
Call OMNIFILTER Customer Service at:
800.937.6664
©2013 OMNIFILTER • Printed in U.S.A.
OM26KCS, OM32KCS, OM36KCS,
OM40KCS
Water Softening System
INSTALLATION INSTRUCTIONS
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pages 2-22
Repair Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 16
OM26KCS, OM32KCS, OM36KCS,
OM40KCS
Sistema de ablandamiento de agua
INSTRUCCIONES DE INSTALACIÓN
Español . . . . . . . . . . . . . . . . . . . . . . . . . . Páginas 24-45
Piezas de repuesto . . . . . . . . . . . . . . . . . . . . . Página 39
OM26KCS, OM32KCS, OM36KCS,
OM40KCS
Système d'adoucissement d'eau
DIRECTIVES D'INSTALLATION
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pages 46-67
Piéces de Rechange . . . . . . . . . . . . . . . . . . . . . Page 61
Herramientas y coples requeridos
• Cortadora de tubería
• Cortadora de tubos
• Lima
• Pinzas
• Cinta métrica
• Herramientas para soldar
• Soldadura sin plomo
• Cubeta
• Toalla
• Cinta para tuberías
• Llave inglesa con pasador
ajustable
• Grasa 100 % siliconada
para tubos
Probado y certifi cado por WQA de
acuerdo con la Norma 44 de NSF/
ANSI con respecto al rendimiento
del ablandador y 372, en cuanto
al cumplimiento "sin plomo".
Para obtener más información sobre el
funcionamiento, la instalación, el mantenimiento,
las piezas o para obtener asistencia:
Comuníquese con el Servicio de atención
al cliente de OMNIFILTER al: 800.937.6664
Outils et accessoires requis
• Coupe-tuyau
• Coupe-tube
• Lime
• Pinces
• Mètre ruban
• Outils à souder
• Soudure sans plomb
• Seau
• Serviette
• Bande adhésive pour tuyau
• Clé ajustable
• Graisse de silicone à 100 %
en tube
Testé et certifi é par WQA conforme à
la norme 44 pour la performance de
l'adoucisseur et à la norme 372 pour
conformité d'exemption de plomb de
NDF/ANSI.
Pour de plus amples renseignements sur le
fonctionnement, l'installation, l'entretien, les
pièces, ou pour avoir de l'aide,
appelez le service clientèle OMNIFILTER à :
800.937.6664
4002517 Rev A
JA13
