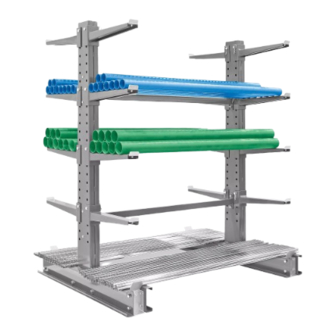

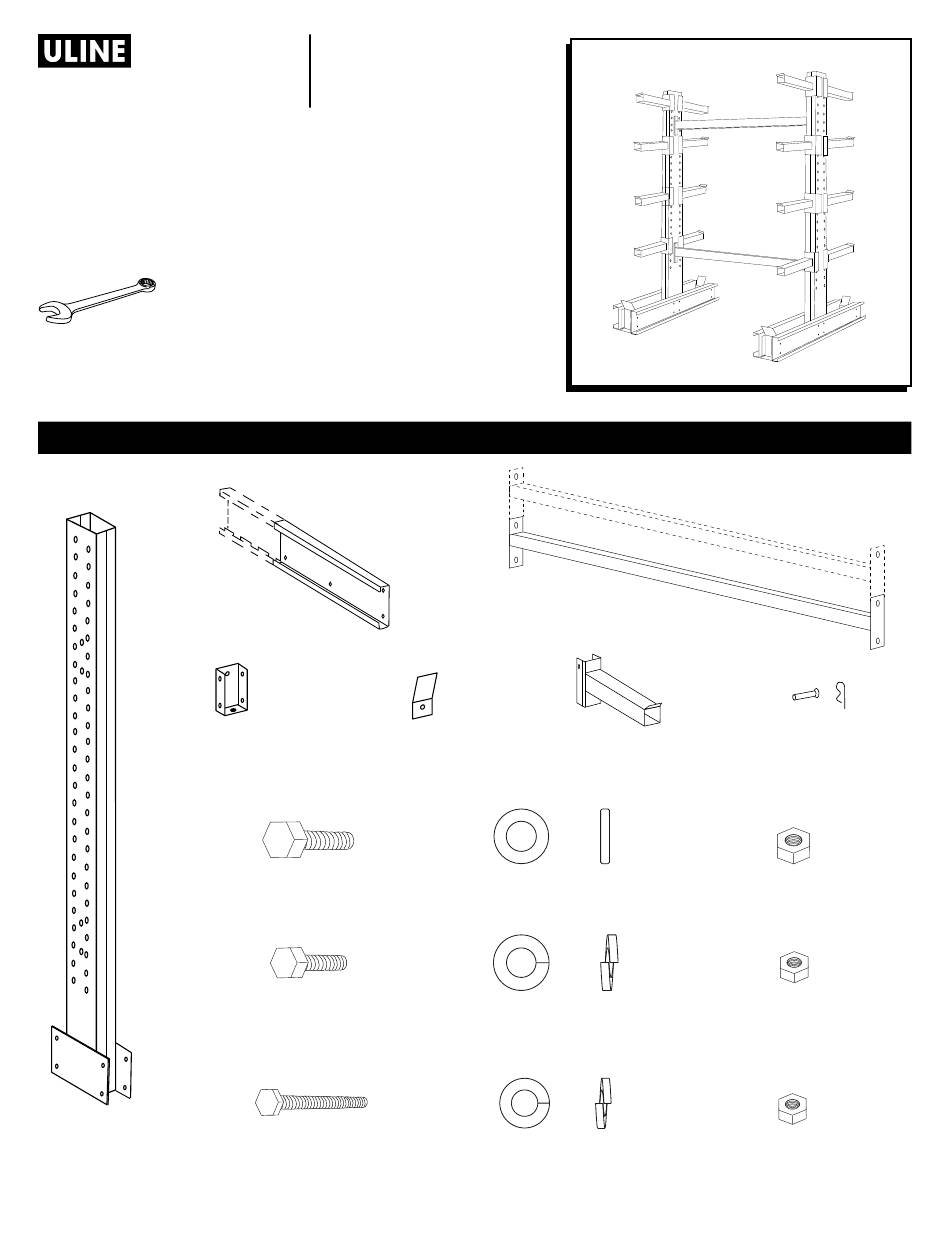

CANTILEVER RACKS
TOOLS NEEDED
Wrenches: 3/4", 15/16", 1⁄"
Base Spacer x 2
(Double-Sided x 4)
Column x 2
PAGE 1 OF 15
1-800-295-5510
uline.com
STARTER UNIT PARTS LIST
Base x 4
(Double-Sided x 4)
Base Lip x 2
(Double-Sided x 4)
3/4" Hex Head Bolt x 16
5/8" Hex Head Bolt x 10
(Double-Sided x 20)
1/2" Hex Head Bolt x 8
Pour le français, consulter les pages 11-15.
One-Bar Support Brace x 2
or
Two-Bar Support Brace x 3
Arm x 8
(Double-Sided x 16)
3/4" Washer x 32
5/8" Lock Washer x 10
(Double-Sided x 20)
1/2" Lock Washer x 8
Para Español, vea páginas 6-10.
Pin and Pin Lock x 8
(Double-Sided x 16)
3/4" Nut x 16
5/8" Nut x 10
(Double-Sided x 20)
1/2" Nut x 8
0621 IH-3845
Advertisement
Related Manuals for U-Line H-3847-ADD
Summary of Contents for U-Line H-3847-ADD
- Page 1 Para Español, vea páginas 6-10. Pour le français, consulter les pages 11-15. 1-800-295-5510 uline.com CANTILEVER RACKS TOOLS NEEDED Wrenches: 3/4", 15/16", 1⁄" STARTER UNIT PARTS LIST One-Bar Support Brace x 2 Base x 4 Two-Bar Support Brace x 3 (Double-Sided x 4) Base Lip x 2 Arm x 8 Pin and Pin Lock x 8...
- Page 2 ASSEMBLY INSTRUCTIONS FOR STARTER UNIT Lay the column flat on the floor. Attach the base to Figure 1 the column using 3/4" hex head bolts, 3/4" washers and 3/4" nuts as shown. (See Figure 1) 2. Flip the column to the other side. Attach the other Figure 2 base to the column using 3/4"...
- Page 3 ASSEMBLY INSTRUCTIONS FOR STARTER UNIT CONTINUED Repeat Steps 1-4 to construct the other base and column. Align the second constructed column at Figure 5 the appropriate distance from the first constructed column in order to attach the support braces. (See Figure 5) 6.
- Page 4 ADD-ON UNIT PARTS LIST One-Bar Support Brace x 2 Base x 2 Two-Bar Support Brace x 3 (Double-Sided x 2) Base Lip x 1 Arm x 4 Pin and Pin Lock x 4 Base Spacer x 1 (Double-Sided x 2) (Double-Sided x 8) (Double-Sided x 8) (Double-Sided x 2)
- Page 5 ASSEMBLY INSTRUCTIONS FOR ADD-ON UNIT CONTINUED 2. Attach the support braces to the Starter Unit using 1/2" hex head bolts, 1/2" lock washers and 1/2" nuts. Figure 9 (See Figure 9) NOTE: In order to attach support braces to Starter Unit, remove 1/2" hex head bolts, 1/2"...
- Page 6 800-295-5510 uline.mx RACKS CANTILEVER HERRAMIENTAS NECESARIAS Llaves: 3/4", 15/16", 1 " LISTA DE PARTES DE LA UNIDAD BÁSICA 2 Soportes de Una Barra 4 Bases 3 Soportes de Dos Barras (4 de Doble Cara) 2 Separadores de Base 2 Rebordes de la Base 8 Brazos 8 Pasadores y Cierres para (4 de Doble Cara)
- Page 7 INSTRUCCIONES DE ENSAMBLE DE LA UNIDAD BÁSICA Recueste la columa en el piso. Sujete la base a la Diagrama 1 columna usando pernos de cabeza hexagonal, rondanas de 1.90 cm (3/4") y tuercas de 1.90 cm (3/4"), como se muestra. (Vea Diagrama 1) 2.
- Page 8 CONTINUACIÓN DE INSTRUCCIONES DE ENSAMBLE DE LA UNIDAD BÁSICA 5. Repita los pasos 1 a 4 para construir la otra base y columna. Alinee la segunda columna construida Diagrama 5 a la distancia adecuada de la primera columna construida para poder fijar los soportes. (Vea Diagrama 5) 6.
- Page 9 LISTA DE PARTES DE LA UNIDAD COMPLEMENTARIA 2 Soportes de Una Barra 2 Bases 3 Soportes de Dos Barras (2 de Doble Cara) 1 Reborde de la Base 4 Brazos 4 Pasadores y Cierres para 1 Separador de Base (2 de Doble Cara) (8 de Doble Cara) Pasadores (8 de Doble Cara) (2 de Doble Cara)
- Page 10 CONTINUACIÓN DE INSTRUCCIONES DE ENSAMBLE DE LA UNIDAD COMPLEMENTARIA 2. Sujete los soportes a la unidad básica usando pernos de cabeza hexagonal de 1.27 cm (1/2"), Diagrama 9 rondanas de seguridad de 1.27 cm (1/2") y tuercas de 1.27 cm (1/2"). (Vea Diagrama 9) NOTA: Para sujetar los soportes a la Unidad Básica, retire los pernos de cabeza hexagonal de 1.27 cm (1/2"), las rondanas de seguridad...
- Page 11 1-800-295-5510 uline.ca SUPPORTS À PORTE-À-FAUX OUTILS REQUIS Clés : 1,9 cm (3/4 po), 2,4 cm (15/16 po), 2,9 cm (1⁄ po) LISTE DES PIÈCES DE L'UNITÉ DE BASE Renfort de soutien à une barre x 2 Base x 4 Renfort de soutien à deux barres x 3 (Deux faces x 4) Languette de base x 2 Bras x 8 Goupille et cheville...
- Page 12 INSTRUCTIONS D'ASSEMBLAGE DE L'UNITÉ DE BASE Déposez la colonne à plat sur le plancher. Fixez Figure 1 la base de la colonne à l'aide de boulons à tête hexagonale de 1,9 cm (3/4 po), de rondelles de 1,9 cm (3/4 po) et d’écrous de 1,9 cm (3/4 po), tel qu'illustré.
- Page 13 INSTRUCTIONS D'ASSEMBLAGE DE L'UNITÉ DE BASE SUITE 5. Répétez les étapes 1 à 4 afin d'assembler l'autre Figure 5 base et sa colonne. Placez la deuxième colonne assemblée à la bonne distance de la première afin de fixer les renforts de soutien. (Voir Figure 5) 6.
- Page 14 LISTE DES PIÈCES DE L'UNITÉ SUPPLÉMENTAIRE Renfort de soutien à une barre x 2 Base x 2 Renfort de soutien à deux barres x 3 (Deux faces x 2) Languette de base x 1 Bras x 4 Goupille et cheville Espaceur de base x 1 (Deux faces x 2) (Deux faces x 8) de verrouillage x 4 (Deux faces x 2) (Deux faces x 8) Écrou de 1,9 cm Boulon à...
- Page 15 INSTRUCTIONS D'ASSEMBLAGE DE L'UNITÉ SUPPLÉMENTAIRE SUITE 2. Fixez les renforts de soutien à l'unité de base à l'aide de boulons à tête hexagonale de 1,3 cm (1/2 po), Figure 9 de rondelles de blocage de 1,3 cm (1/2 po) et d'écrous de 1,3 cm (1/2 po). (Voir Figure 9) REMARQUE : Pour fixer les renforts de soutien à...
