Manual / Bedienungsanleitung /
Please spend a few minutes to read this manual fully
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
Mode d´emploi
Club Series
CS-1000RGB MKII
CS-2000RGB MKII
before operating this laser!
de lire cette notice d'utilisation!
English
Deutsch
Français
08/2015
Advertisement
Chapters
Table of Contents
Related Manuals for Laserworld Club Series
Summary of Contents for Laserworld Club Series

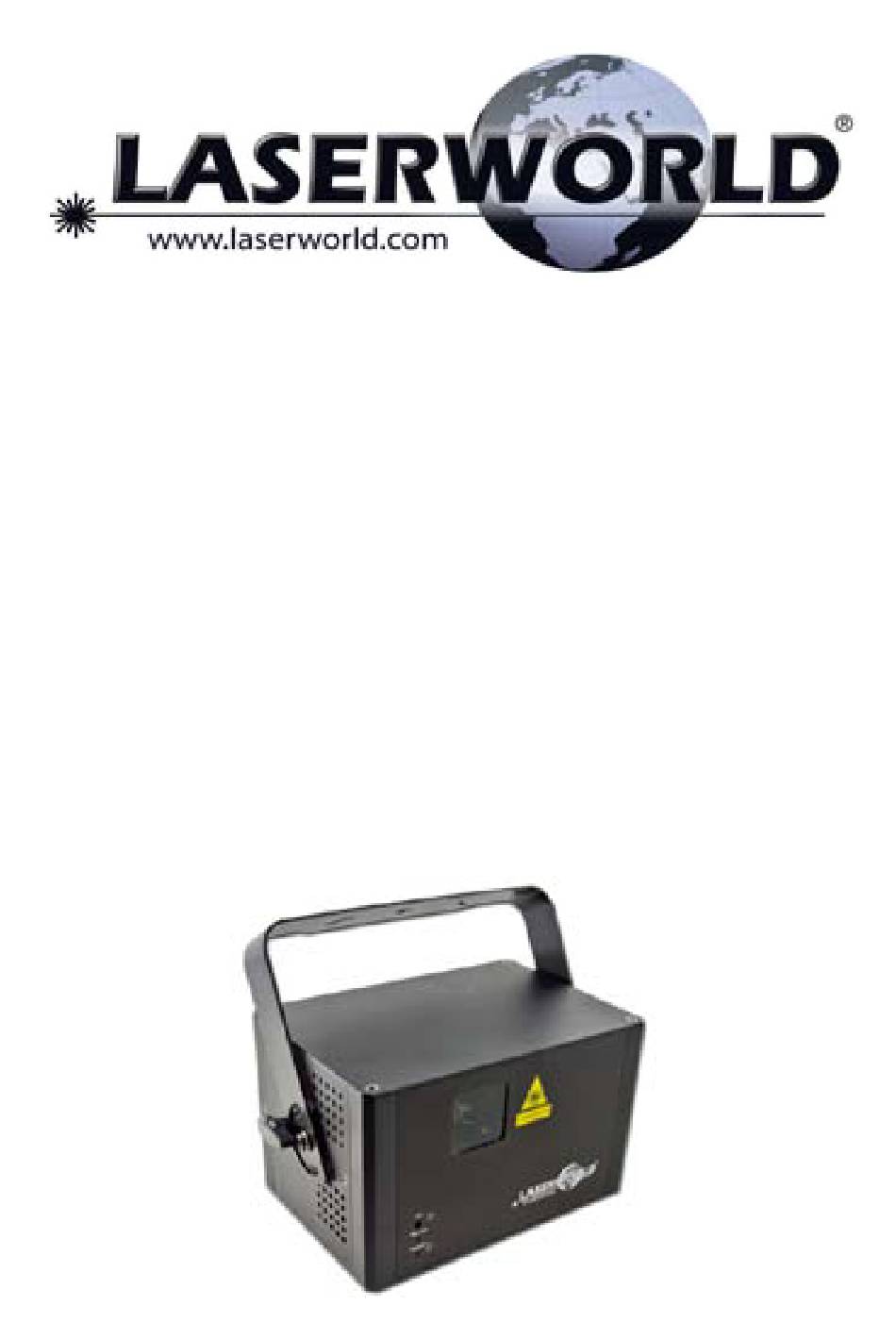

- Page 1 Manual / Bedienungsanleitung / Mode d´emploi Club Series CS-1000RGB MKII CS-2000RGB MKII Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation!
- Page 2 Laserworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
-
Page 3: Table Of Contents
Manual: Club Series MKII Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 33... -
Page 4: Product And Package Contents
Manual: Club Series MKII 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock connector (already attached) 1 x power cable 2 x keys (for key switch) 1 x manual 2. -
Page 5: Working On The Device
Manual: Club Series MKII 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. -
Page 6: Warnings And Other Notices On The Device
Manual: Club Series MKII • Removal of the warranty label as well • Please ensure the fans and heatsinks are clear from dust and debris otherwise the as damages to the device caused by improper handling, neglect of the sa- risk of overheating may occur. -
Page 7: Device Connections
Manual: Club Series MKII 7. Device connections CS-1000RGB MKII / CS-2000RGB MKII Laser Aperture Microphone Microphone LED Emission LED key switch trim pot for DMX in sensitivity control Interlock DMX out DMX address ILDA in ON / OFF switch ILDA out... -
Page 8: Operation
Manual: Club Series MKII 8. Operation Connect the power cable to the device and then to the mains Insert key and turn it ‚ON‘ Press „ON“ to switch the device on The Interlock adapter is already attached. There is no need to change anything. The show laser doesn‘t work if the Interlock adapter isn‘t connected to the device. - Page 9 Manual: Club Series MKII Channel Value Function Mode selection 0 - 62 black out 62 - 129 sound mode 130 - 189 automatic mode 190 - 255 DMX mode Pattern selection 0 - 255 pattern selection Circular Movement 0 - 161...
- Page 10 Manual: Club Series MKII Channel Value Function Dot Effect with Strobe 0 - 255 increasing strobe movement Color Seletion 0 - 30 multicolor effect 31 - 62 white 63 - 94 95 - 126 yellow 127 - 156 green 157 - 190...
- Page 11 Manual: Club Series MKII ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / con- troller. Use a laser control software, to run the device. Use „ILDA OUT“ to connect it to another device. In ILDA mode all DIP switches should be switched off.
-
Page 12: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Page 13 Manual: Club Series MKII Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 13 / 33...
-
Page 14: Lieferumfang & Hinweise
Manual: Club Series MKII 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Stecker (bereits befestigt) 2 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel für den Schlüsselschalter... -
Page 15: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Club Series MKII 9. Bei einer Festinstallation an Wand, Decke den Laser nicht zusammen mit anderen o.ä., sichern Sie den Laser zusätzlich mit großen elektrischen Verbrauchern (ins- einem Sicherheitsfangseil. Das Fang- besondere Nebelmaschinen) auf dersel- seil sollte mindestens dem 10-fachen ben Leitung/Phase! Gewicht des Geräts standhalten können. - Page 16 Manual: Club Series MKII • Immer für ausreichende Belüftung sor- • Lüfter und Kühlkörper (Kühlrippen usw.) gen. müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Ge- • Keine Scheinwerfer (insbesondere kopf- fahr des Überhitzens droht und jegliche bewegte) auf das Gerät richten.
-
Page 17: Geräteanschlüsse & Bedienelemente
Manual: Club Series MKII 7. Geräteanschlüsse & Bedienelemente CS-1000RGB MKII / CS-2000RGB MKII Laseraustritts- fenster Mikrofon Mikrofon LED Laserausgabe Lüfter Schlüsselschalter Drehregler für die DMX Eingang Mikrofonsensitivität Interlock DMX Ausgang DMX Adressierung ILDA Eingang An- / Ausschalter ILDA Ausgang Drehregler für Anschluss für die... -
Page 18: Bedienung
Manual: Club Series MKII 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“ Drücken Sie den Anschalter auf „ON“, um Ihr Gerät einzuschalten... - Page 19 Manual: Club Series MKII Switch Nummer Moduswechsel Der Laser hat 11 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf zu achten, dass entsprechend 10 Kanäle hinter der Startadresse nicht für andere DMX- Geräte belegt werden. Kanal Wert Funktion Wahl der Modi...
- Page 20 Manual: Club Series MKII Kanal Wert Funktion 144 - 255 Bewegung in Slow Motion Zoom 0 - 80 Manuelle Positionierung 81 - 160 Einzoomen (größer werdend)mit zunehmender Ge- schwindigkeit 161 - 243 Auszoomen (kleiner werdend) mit zunehmender Ge- schwindigkeit 244 - 255...
- Page 21 Manual: Club Series MKII ILDA Ansteuerung: Das Gerät („ILDA IN“) über ILDA Kabel mit einem Interface / Cont- roller verbinden. Die Ansteuerung erfolgt anschließend über Lasersteuersoftware, wie z.B. von Phoenix oder Pangolin. Der Anschluss „ILDA OUT“ dient dazu, das Gerät mit einem weiteren zu verbinden.
-
Page 22: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 23 Manual: Club Series MKII Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité...
-
Page 24: Contenu Et Informations
5. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3. -
Page 25: Instructions De Sécurité Pour Le Travail Avec L'appareil
Manual: Club Series MKII 9. Si vous préférez un montage fixe mural, de courant radio ou autres prises de cou- au plafond ou à des matériaux sembla- rant! Si possible, n’utilisez pas l’appareil bles, veuillez ne pas oublier de sécuriser laser ensemble avec d’autres forts con-... -
Page 26: Description De L'appareil Et Mesures De Sécurité
Manual: Club Series MKII Ne pas diriger de projecteurs vers pour éviter tout risque de surchauffe de l’appareil (particulièrement lyres). l‘appareil et donc une annulation de la Suite à chaque nouvelle installation, garantie. Veuillez contacter votre reven- il est recommandé de vérifier après deur spécialisé. -
Page 27: Comment Brancher L'appareil - Connectiques
Manual: Club Series MKII 7. Comment brancher l’appareil - connectiques ouverture de sortie laser Microphone Microphone LED Émission LED ventilateur Interrupteur à clé Réglage de la sensibilité Entrée DMX du micro Interlock Sortie DMX Adressage DMX Entrée ILDA Interrupteur général Sortie ILDA Réglage de la taille... -
Page 28: Utilisation Et Fonctionnement
Manual: Club Series MKII 8. Utilisation et fonctionnement Connectez le câble d‘alimentation au laser puis branchez le câble au secteur. Insérez la clé dans l‘interrupteur à clé et tournez la en position „ON“. Basculez l‘interrupteur générale sur „ON“ pour mettre l‘appareil sous tension. - Page 29 Manual: Club Series MKII Switch Nombre Chgt de mode Le laser dispose de 11 canaux DMX (Standard DMX 512 international). Veuillez faire attention à ce que les 10 canaux DMX suivant l‘adresse de départ ne soient pas déjà assignés à d‘autres projecteurs DMX.
- Page 30 Manual: Club Series MKII Canal Valeur Fonction 162 - 243 Mouvement vers le bas (vitesse croissante) 244 - 255 Mouvement vers le bas au ralenti Zoom 0 - 80 Positionnement manuel 81 - 161 Zoom out (grand --> petit) 162 - 243 Zoom in (petit -->...
- Page 31 Manual: Club Series MKII Contrôle ILDA: Connectez le câble ILDA entre l‘entrée „ILDA IN“ du projecteur laser et l‘interface laser. Le contrôle aura ainsi uniquement lieu via logiciel de gestion laser sur ordinateur tel que les logiciels de Phoenix ou Pangolin. La sortie „ILDA OUT“ sert à con- necter un autre projecteur laser sur le même signal ILDA.
-
Page 32: Explication Finale
Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité... - Page 33 Manual: Club Series MKII Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red / blue) Laserquellen: DPSS (grün), Diode (rot / blau) Sources laser: DPSS (vert), diode (rouge / bleu) Laser class: Laserklasse: Classe laser Scanner: Galvo System, 30 kpps @ 4°...
