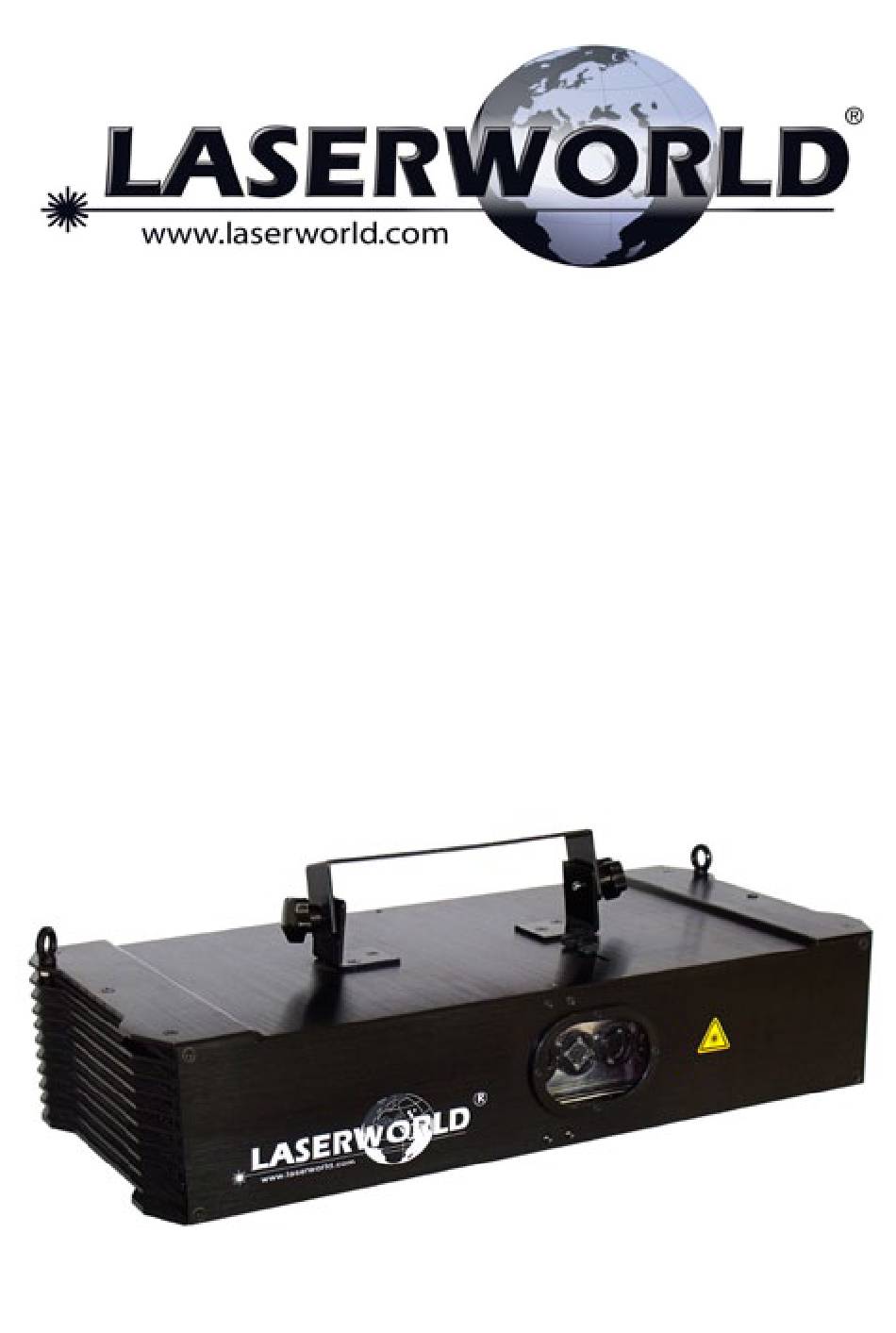

- Page 1 Manual / Bedienungsanleitung Club Series CS-1000 3D RGB Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! English Deutsch 07/2013...
- Page 2 Manual: Club Series CS-1000 3D RGB Legal notice: Rechtlicher Hinweis: Laserworld AG reserves the right to make Die Firma Laserworld AG behält sich das modifications to its products, attending to Recht vor, Änderungen an ihren Produkten further technical developments. These modi-...
-
Page 3: Table Of Contents
Manual: Club Series CS-1000 3D RGB Content: Scope of delivery & details Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet... -
Page 4: Scope Of Delivery & Details
Manual: Club Series CS-1000 3D RGB 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock adapter 1 x power cable 2 x key (for key switch) 1 x manual 2. -
Page 5: Working On The Device
Manual: Club Series CS-1000 3D RGB 13. Ensure that device does not get over- 11. Never use dimmer, RC or other electroni- heated. Make sure that the device is not cally switched sockets. Whenever possib- le, do not use the laser projector together... -
Page 6: Warnings And Other Notices On The Device
Manual: Club Series CS-1000 3D RGB improper handling, neglect of the sa- • As for troubleshooting, please check the FAQ on our website www.laserworld.com fety instructions and service notes will void the warranty. • Removal of the warranty label as well as damages to the device caused by 6. -
Page 7: Operation
Manual: Club Series CS-1000 3D RGB 8. Operation Connect the power cable to the device and then to the mains Press „ON“ to switch the device on Your device runs in auto mode: Your device runs in music mode: Control the music-sensitivity by the trim pot at the rear side of the device. The LED is flashing when the device is triggered. - Page 8 Manual: Club Series CS-1000 3D RGB Channel Value Function 0 - 17 laser off 18 - 215 sound mode 216 - 233 automatic mode 234 - 255 DMX mode 0 - 79 patterns 80 - 255 animations 0 - 255...
- Page 9 Manual: Club Series CS-1000 3D RGB 1 - 127 Manual picture layout 128 - 255 Autom. picture layout; increasing movement 0 - 255 Rotation; positioning of the 3D effect 0 - 39 no movement 40 - 255 decreasing movement 0 - 31...
-
Page 10: Final Statement
We cannot inform you in case of changes of this manual. If you have any questions, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Page 11 Manual: Club Series CS-1000 3D RGB Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 11 / 20...
-
Page 12: Lieferumfang & Hinweise
Manual: Club Series CS-1000 3D RGB 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Adapter 1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel für den Schlüsselschalter... -
Page 13: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Club Series CS-1000 3D RGB 1. Bei einer Festinstallation an Wand, De- zusammen mit anderen großen elektri- cke o. ä., den Laser zusätzlich mit einem schen Verbrauchern (insbesondere Ne- Sicherheitsfangseil sichern. Das Fang- belmaschinen) auf derselben Leitung/ seil sollte mindestens dem 10-fachen Phase betreiben! Gewicht des Geräts standhalten können. - Page 14 Manual: Club Series CS-1000 3D RGB Bei jeder Neuinstallation nach ca. 30 maschine ändern. Minuten die Gerätetemperatur prü- • Die Geräte der Ecoline, Evolution und fen und gegebenenfalls das Gerät an Club-Serie sind nicht für professionellen einem kühleren/besser belüfteten Einsatz konzipiert. Nach etwa einer Stun- Standort platzieren.
-
Page 15: Bedienung
Manual: Club Series CS-1000 3D RGB 7. Geräteanschlüsse & Bedienelemente Mikrofon DMX Adressierung An- / Ausschalter Mikrofonsensitivität Lüfter DMX Eingang DMX Ausgang Interlock Lüfter Anschluss für die Stromversorgung ILDA Ausgang ILDA Ausgang Schlüsselschalter 8. Bedienung Das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung verbinden Durch Drücken des An- / Ausschalters auf „ON“. - Page 16 Manual: Club Series CS-1000 3D RGB Das Gerät mit einem DMX Steuerpult verbinden, um den Laser zu bedienen. Über die 10 Dipschlater auf der Geräterückseite kann die Startadresse eingestellt werden. Hierbei ist jedem Schalter eine Zahl zugewiesen. Die Nummer kann bestimmt...
- Page 17 Manual: Club Series CS-1000 3D RGB Breite (Rotation um Y) 0 - 150 feste Rotation 151 - 255 automatisch mit zunehmender Geschwindigkeit 0 - 255 Höhe (Rotation um X) analog Kanal 7 Drehung 0 - 180 feste Drehung 181 - 217...
- Page 18 Manual: Club Series CS-1000 3D RGB ILDA Ansteuerung: Das Gerät („ILDA IN“) über ILDA Kabel mit einem Interface / Controller verbinden. Die Ansteuerung erfolgt anschließend über eine Lasersteuersoftware, wie z. B. von Phoenix oder Pangolin. Der Anschluss „ILDA OUT“ dient dazu, das Gerät mit einem Achtung! Um die 3D-Effekte im ILDA-Betrieb ansteuern zu können muss...
-
Page 19: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 20 Manual: Club Series CS-1000 3D RGB Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red / blue) Laserquellen: DPSS (grün), Diode (rot / blau) Sources laser: DPSS (verde), diode (rouge / bleu) Laser class: Laserklasse:...
