Summary of Contents for AddEnergie FLO SmartDC
- Page 1 SmartDC Guide d’installation Installation guide...
- Page 2 SmartDC Guide d'installation | Installation Guide...
-
Page 3: Table Of Contents
Table des matières Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Spécifications . -
Page 4: Sécurité
Sécurité / Safety AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE, NE PAS OUVRIR. Avant l’entretien, débranchez l’alimentation CA à l’aide d’un contacteur externe et débranchez les connecteurs de charge des véhicules électriques. IMPORTANTES INSTRUCTIONS DE SÉCURITÉ - CONSERVER CES INSTRUCTIONS Veuillez lire ce guide attentivement avant d’entreprendre l’installation de la borne de recharge. 1. -
Page 5: Spécifications
Spécifications / Specifications Modèle / Model: SmartDC Version / Version: V3 Info Compagnie / Company Info: AddÉnergie Technologies Inc Révision du document / Document revision number: BIL.11.2019.v1 ©2019 AddÉnergie Technologies Inc. Tous droits réservés. Ce matériel est protégé par les lois sur les droits d’auteur de plusieurs pays et ne devrait pas être modifié, reproduit ou distribué... -
Page 6: Spécifications Et Centre De Gravité
Spécifications et centre de gravité / Specifications and center of gravity 914 mm (36.00 in) 871 mm 83 mm (34.29 in) (3.25 in) 663 mm (26.09 in) 219 mm (8.63 in) 165 mm (6.50 in) 2674 mm (105.28 in) 251 mm (9.88 in) 1301 mm (51.21 in) -

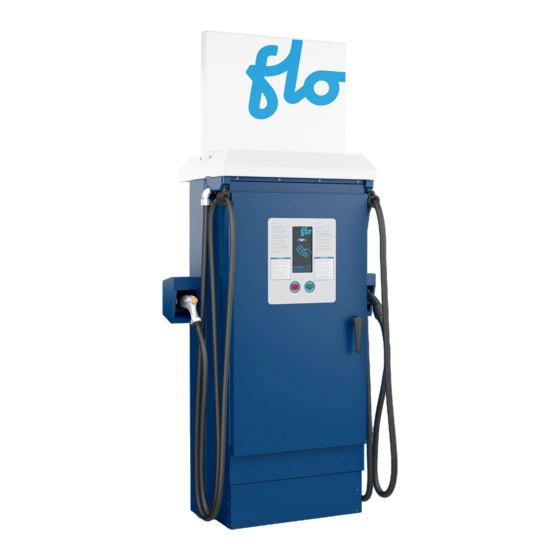

Page 7: Aperçu Extérieur De La Borne
Aperçu extérieur de la borne Exterior preview of the station A : Poignée de porte cadenassable A : Door Handle (Pad lockable) B : Bouton de démarrage B : Start button C : Bouton d’arrêt C : Stop button D : Affichage D : Display E : Lecteur de carte RFID E : RFID card reader... -
Page 8: Aperçu Intérieur De La Borne
Aperçu intérieur de la borne Interior preview of the station A : Accès pour le câble d’alimentation A : Power cable access B : Bornier triphasé d’alimentation avec neutre B : Three-phase and neutral terminals C : Interrupteur de porte C : Door switch D : Modules de conversion AC/DC D : AC/DC conversion modules... -
Page 9: Installation Typique
Installation typique / Typical installation A : Cabinet de branchement au réseau, de mesurage et de distribution B : Câble d’alimentation (3 phases 480 Y/277 volts @ 100 A ou 200 A + NEUTRE + MALT) C : Borne SmartDC D : Sectionneur principal (doit être visible de la borne) E : Espace de stationnement pour véhicule électrique F : Bollard de protection... -
Page 10: Préparation Du Site
Préparation du site / Site preparation Option 1 : Option 2 : Bollards sur dalle de béton Bollards à côté de la dalle de béton Bollards on concrete slab Bollards next to concrete slab 1. La borne doit être installée sur une dalle de béton. 2. -
Page 11: Installation Du Socle Sur La Dalle De Béton
Installation du socle sur la dalle de béton Base Installation on concrete slab 1 . Il est recommandé d’utiliser des ancrages à béton 10 mm (3/8 in) en acier inoxydable de type « wedge anchors (non fournis). 2 . Percer la base de béton de trous de diamètres et de profondeur appropriés pour les ancrages, selon la position des trous de fixation du socle tel qu’illustré. -
Page 12: Levage De La Borne
Levage de la borne Lifting and handling of the station NOTE: Exemple de levage adéquat Example of an appropriate lifting technique SmartDC Guide d'installation | Installation Guide... -
Page 13: Installation De La Borne Sur Le Socle
Installation de la borne sur le socle Installing the station onto the base Plaque d’accès pour l’alimentation : Pour assurer de bonnes performances du chargeur, assurez-vous que la plaque d'accès est remise en place Power cable access plate: To ensure good performance of the charger, ensure the access plate is put back in place 1. -
Page 14: Installation Du Contrepoids
Installation du contrepoids (optionnel) Installing the counterweight (optional) 1. Installer la plaque d'aluminium avec les butées d'arrêt de caoutchouc et la fixer avec les boulons. Assurer-vous que la plaque d'aluminium repose fermement sur le sol. 2. Retirer la vis de sécurité et relâcher le contrepoids. ATTENTION : NE PAS mettre les mains ou les doigts entre les butées d'arrêt de caoutchouc et le contrepoids. -
Page 15: Installation De L'affiche
2. Visser les 4 boulons pour fixer le panneau. REMARQUE : S’il y a des problèmes lors de l'installation de l’affiche, veuillez contacter le soutien technique d’AddEnergie. 1. Align the panel with the 4 holes on top of the charging station. -
Page 16: Branchement De La Borne
Branchement de la borne Electrical connections to the station 1. Brancher les trois conducteurs de phase et le conducteur neutre à la borne d'alimentation avec un couple de 56.5 N-m (500 lb-in). 2. Brancher la MALT sur le bornier de la mise à la terre avec un couple de 5.6 N-m (50 lb-in). REMARQUE : Les connecteurs sont compatibles avec les fils de cuivre et d'aluminium. -
Page 17: Mise En Route De La Borne
Mise en route de la borne Station start-up Avant de mettre la borne sous tension : 1. L’électricien doit s’assurer que l’installation électrique est conforme au code électrique en vigueur. 2. Les disjoncteurs à l’intérieur de la borne de recharge doivent être en position ‘ON’. Lors de la mise sous tension : 1. -
Page 18: Entretien Et Maintenance De La Borne
Entretien et maintenance de la borne Care and maintenance of the station CETTE BORNE DE RECHARGE NÉCESSITE UN ENTRETIEN ANNUEL POUR QU’ON PUISSE S’ASSURER DE SON BON FONCTIONNEMENT. L’ENTRETIEN DOIT ÊTRE EFFECTUÉ PAR ADDÉNERGIE. Voici en quoi consiste l’entretien : 1 . - Page 19 SmartDC Guide d'installation | Installation Guide...
- Page 20 Pour toute question concernant l’installation ou la mise en route : (877) 505-2674 poste 201 AddÉnergie Technologies inc. Siège social : 2800 Louis-Lumière, Suite 100, Québec (QC) G1P 0A4 CANADA Bureau de l’Ontario : 7420 Airport Road, Mississauga (ON) L4T 4E5 CANADA Installation or commissioning questions: (877) 505-2674 ext.
