Wichtige Hinweise
•
Sicherheitshinweise der ausführlichen
Betriebsanleitung HDP 170 beachten!
•
Freie Sicht zum Satelliten wahren!
•
Fahrzeug muss bei Satelliten-Suche ruhig stehen (Personen-Bewegungen
im Fahrzeug vermeiden)!
•
Vor Fahrtantritt ist grundsätzlich zu kontrollieren, ob sich die Antenne in
der Parkposition befi ndet!

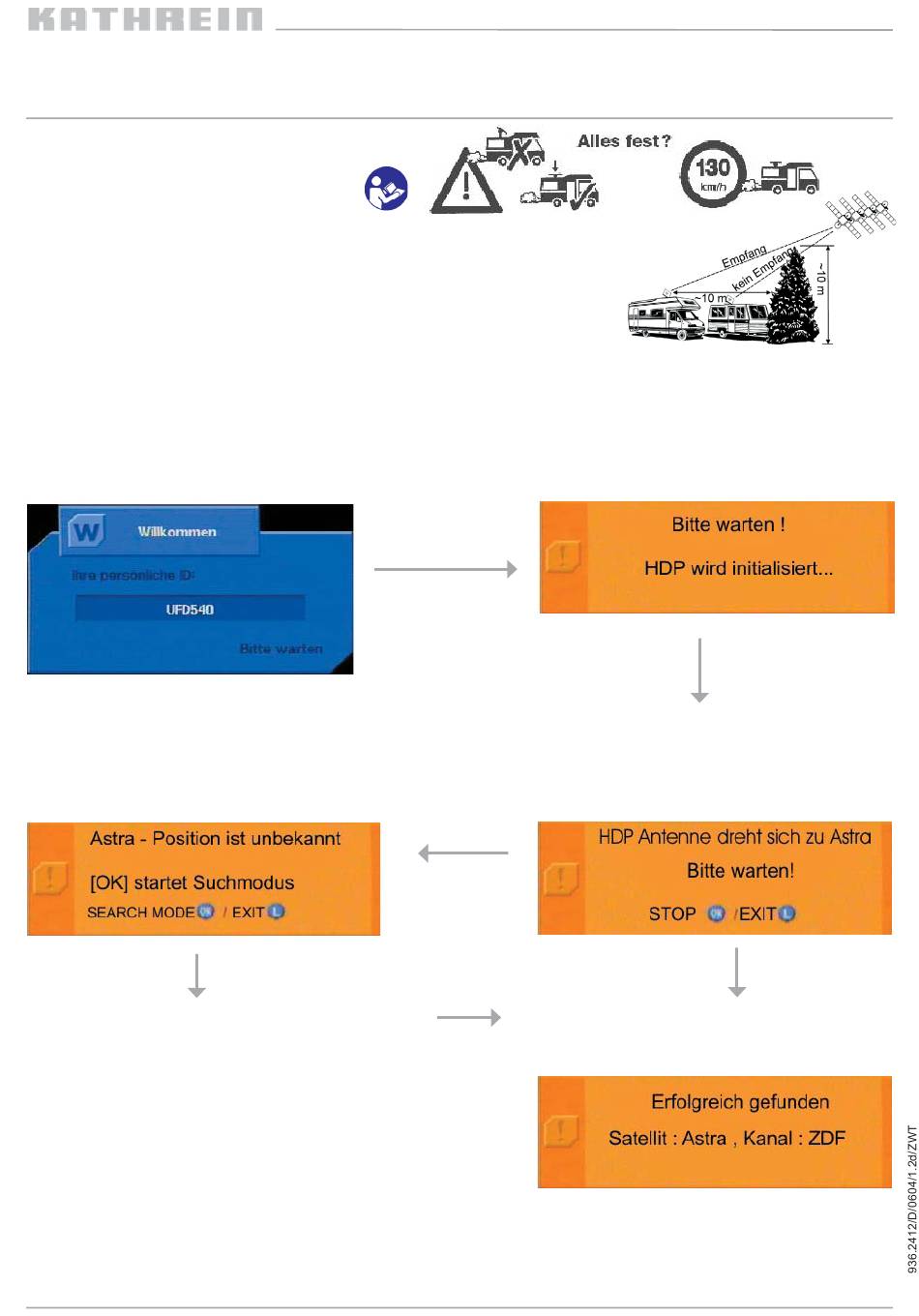

Satelliten-Suche
1. Schalten Sie zuerst den Receiver mit dem Netzschalter ein, sollte die rote LED leuchten (Betriebsbereitschaft), drücken
Sie die Stand-by-Taste der Fernbedienung, um den Receiver in Betrieb zu nehmen (grüne LED leuchtet).
2. Am Bildschirm erscheint für ca. 10 Sekunden:
5. Wird das Satelliten-Signal nicht gefunden,
erscheint unten aufgeführte Einblendung.
Drücken Sie die OK-Taste, um den Suchmodus
zu starten (der Satelliten-Name kann je nach
Programm-Platz variieren, z. B. HOTBIRD).
6. Wird das Satelliten-Signal jetzt gefunden, erscheint
vorerst nur ein kleiner Bildausschnitt rechts oben.
Brechen Sie die Suche auf keinen Fall ab, da
der Receiver jetzt noch einen Feinabgleich zur
Optimierung des Signal-Empfangs macht!
(Dieser Vorgang kann je nach Empfangs-Situation
bis zu zwei Minuten dauern)
Hinweis:
Mit Hilfe der F-Taste Ihrer Fernbedienung können Sie beinahe zu jedem Zeitpunkt einen Satelliten-Suchlauf aufrufen (Ausnahmen:
Sie befi nden sich in einem Menü oder es ist bereits ein anderes OSD eingeblendet). Die Suche wird auch nicht ausgelöst, wenn Sie
bereits ein TV-Signal haben. Nach betätigen der F-Taste wird zunächst die aktuelle Satelliten-Position angefahren; ist kein Signal
vorhanden, erscheint das unter Punkt 5 gezeigte OSD. Fahren Sie dann wie unter Punkt 5 beschrieben fort.
CAP 200 und 301/HDP 170
Kurzbedienungsanleitung
kein Signal
vorhanden!
3. Anschließend erscheint für ca. 20 Sekunden:
4. Nach der Initialisierung wird die letzte Satelli-
ten-Position angefahren, es erscheint folgen-
des Bild:
Signal
vorhanden!
7. Im Anschluss erscheint folgende Einblendung
und nach wenigen Sekunden das gewünschte
TV-Programm im Vollbild:
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Kathrein 301/HDP 170
Summary of Contents for Kathrein 301/HDP 170
- Page 1 CAP 200 und 301/HDP 170 Kurzbedienungsanleitung Wichtige Hinweise • Sicherheitshinweise der ausführlichen Betriebsanleitung HDP 170 beachten! • Freie Sicht zum Satelliten wahren! • Fahrzeug muss bei Satelliten-Suche ruhig stehen (Personen-Bewegungen im Fahrzeug vermeiden)! • Vor Fahrtantritt ist grundsätzlich zu kontrollieren, ob sich die Antenne in der Parkposition befi...
- Page 2 CAP 200 und 301/HDP 170 Kurzbedienungsanleitung Mögliche Fehlermeldungen und deren Ursache 1. Initalisierungs-OSD wird nicht mehr ausgeblendet (auch nicht nach 20 Sekunden) • Überprüfen Sie die Verbindung zwischen Receiver und Steuer- einheit • Kontrollieren Sie im Hauptmenü, ob evtl. versehentlich der HDP-Mode (Antenneneinr.) am Receiver ausgeschaltet wurde...
- Page 3 CAP 200 and 301/HDP 170 Short User guide Important points to observe: • Follow all the safety instructions listed in the user manual for HDP 170! • Ensure free sight to satellite! • Vehicle must be stationary when a satellite is being searched for (Avoid movement in vehicle)! •...
- Page 4 CAP 200 and 301/HDP 170 Short User Guide Possible fault messages and their causes 1. Initalisation OSD does not disappear (not even after 20 se- conds) • Check the connection between receiver and control unit • Control in the main menu if the HDP mode (antenna positioning) on the receiver was switched off 2.
- Page 5 CAP 200 a 301/HDP 170 Stručný návod k obsluze Vše upevněno? Důležité pokyny • Dodržujte bezpečnostní pokyny uvedené v podrobném návodě k obsluze HDP 170! • Nezakrývejte pohled na družici! • Při vyhledávání družice musí vozidlo klidně stát (žádný pohyb osob ve vozidle)! •...
- Page 6 CAP 200 a 301/HDP 170 Stručný návod k obsluze Možná chybová hlášení a jejich příčiny 1. Inicializační OSD nemizí (ani po 20 vteřinách) • Přezkoušejte spojení mezi satelitním přijímačem a řídící jed- notkou • V hlavním menu zkontrolujte, zda příp. omylem nedošlo k vyp- nutí...
