JAE CT150-4-ES5 Operation Manual

Crimping hand tool
Hide thumbs

Advertisement

Quick Links

Download this manual
Japan Aviation Electronics Industry, Ltd.
Connector Div. Production Engineering Dept.
日本航空電子工業株式会社コネクタ事業部生産技術部
Spec:for
TITLE 表題：
Operation manual for CT150-4-ES5
手動圧着工具 CT150-4-ES5 取扱説明書
ISSUED 作成元
Production Engineering Dept. 生産技術部
Prepared
Checked
T.OOKAWA
K.KOIDE
この度は、弊社の手動圧着工具をお買い上げいただき、
ありがとうございます。本工具は予め被覆を剥いた電線
とコンタクトを圧着するための手動工具です。良好な圧着
結線のため、本書の内容を十分に理解し、正しい作業を
安全に行うようお願いします。
JAE Connector Div. Proprietary.
Copyright (C) 2011, Japan Aviation Electronics Industry, Ltd.
Approved
PL Approved
S.SHIMIZU
T.ABE

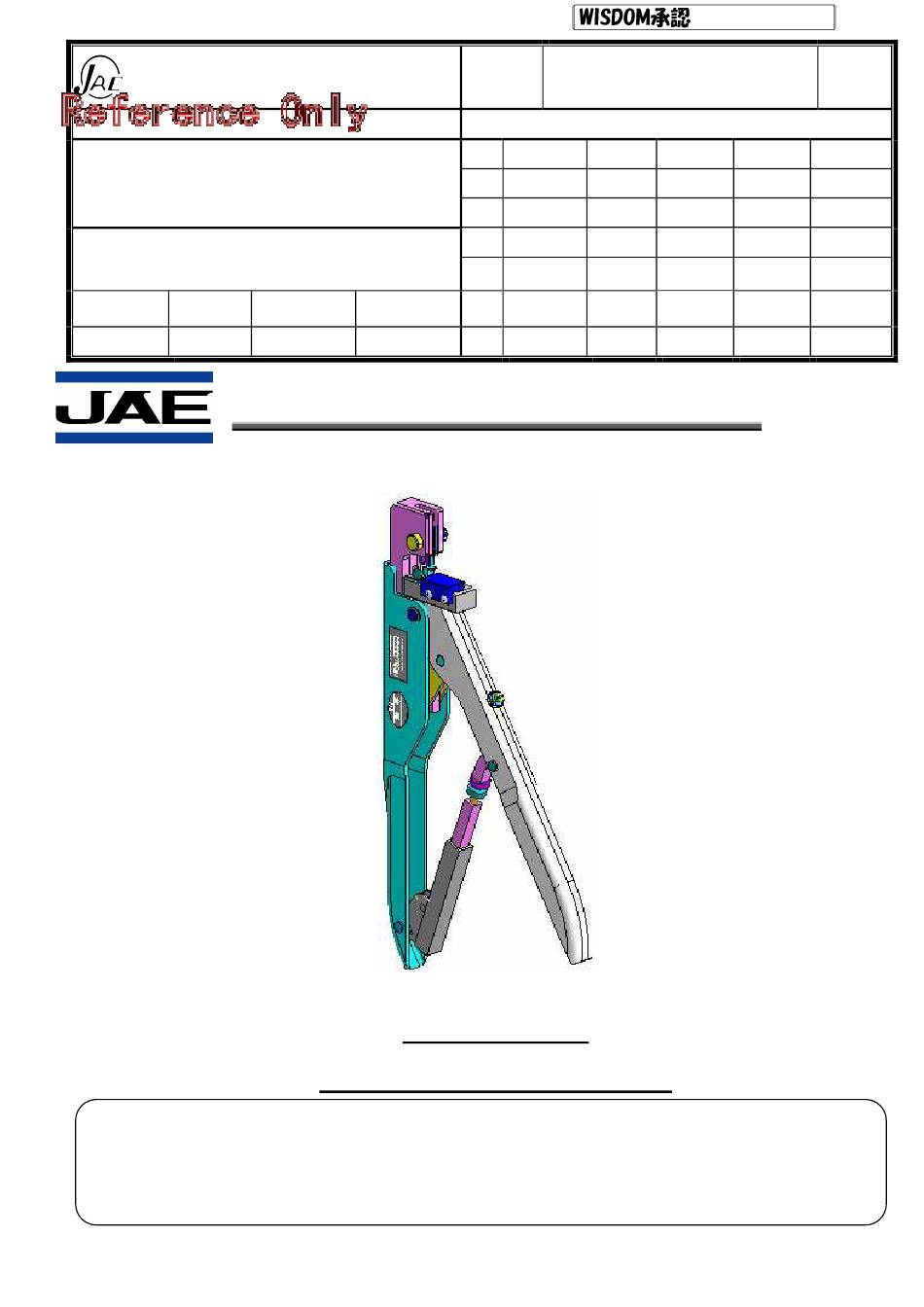

手動圧着工具 CRIMPING HAND TOOL
ＣＴ150-4-ES5
取扱説明書
OPERATION MANUAL
Number
T700316
番号
Original issued 初版制定:
Date
.
Rev.
CN-No
2
17.Feb.2012
001849
Thank you for purchasing our crimping hand tool .This
tool is used for crimping stripped wires to contacts. To
obtain excellent crimped wires ,be sure to read this
manual carefully in order to fully understand this tool
and operate it correctly.
2012/02/20
DCF-S-0126-1
Page
1／11
5.Aug.2011
Prep
Chkd
Appd
T.OOKAWA
K.KOIDE
H.AKIMOTO

Advertisement

loading
Need help?

Need help?

Do you have a question about the CT150-4-ES5 and is the answer not in the manual?

Questions and answers
