Instructions for
installation and use
EN
FR
Français,13
English,1

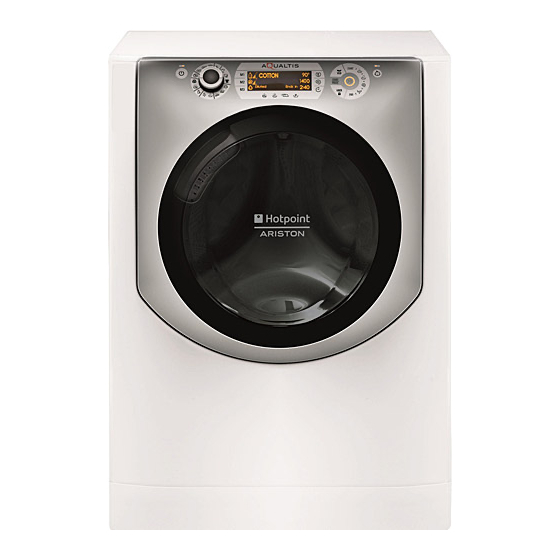

AQUALTIS
AQ104F 29
WASHING MACHINE
Contents
Installation, 2-3
Unpacking and levelling
Connecting the electricity and water supplies
Technical data
Care and maintenance, 4
Cutting off the water and electricity supplies
Cleaning the machine
Cleaning the detergent dispenser drawer
Caring for your appliance drum
Cleaning the pump
Checking the water inlet hose
Precautions and tips, 5
General safety
Disposal
Opening the porthole door manually
Description of the machine, 6-7
Control panel
Running a wash cycle, 8
Wash cycles and options, 9
Table of wash cycles
Wash options
Detergents and laundry, 10
Detergent
Preparing the laundry
Washing recommendations
Load balancing system
Trouble shooting, 11
Assistance, 12
EN
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hotpoint Ariston AQUALTIS AQ104F 29
Summary of Contents for Hotpoint Ariston AQUALTIS AQ104F 29
- Page 1 Instructions for installation and use WASHING MACHINE Contents Installation, 2-3 Unpacking and levelling Connecting the electricity and water supplies Français,13 English,1 Technical data Care and maintenance, 4 Cutting off the water and electricity supplies Cleaning the machine Cleaning the detergent dispenser drawer Caring for your appliance drum Cleaning the pump Checking the water inlet hose...
- Page 2 Installation ! This instruction manual should be kept in a ! If the appliance is levelled correctly, it will safe place for future reference. If the washing be more stable and much less likely to cause machine is sold, given away or moved, please vibrations and noise while it is operating, ensure the manual is kept with the machine, particularly during the spin cycle.
- Page 3 ! Do not use extension cords or multiple Connecting the drain hose sockets. Connect the drain hose to drain duct ! The cable should not be bent or compressed. piping or a wall drain located between 65 ! The power supply cable and plug must only and 100 cm above be replaced by authorised technicians.
- Page 4 Care and maintenance Cutting off the water and To access the pre-chamber: electricity supplies • Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system in the machine and help to prevent leaks. •...
- Page 5 Precautions and tips ! The machine was designed and constructed in inside the machine, while preventing potential damage accordance with international safety regulations. The to the atmosphere and to public health. following information is provided for safety reasons and The crossed-out dustbin is marked on all products must therefore be read carefully.
- Page 6 Description of the machine CONTROL PANEL PORTHOLE DOOR PORTHOLE DOOR HANDLE KICK STRIP ADJUSTABLE FEET PORTHOLE DOOR 1. pre-wash compartment: use powder detergent. Always use the handle to ! Before pouring in the open the porthole door (see detergent, make sure that figure).
- Page 7 Control panel WASH CYCLE indicator light PHASE START/ icons PAUSE OPTION OPTION buttons buttons WASH CYCLE button with with indicator lights with indicator lights SELECTOR indicator light knob DISPLAY CONTROL PANEL DELAYED ON/OFF Button with TEMPERATURE button LOCK START button with LOCK indicator light indicator light...
- Page 8 Running a wash cycle WARNING: before you use the washing machine for the ! If the selected option is not compatible with the first time, run a wash cycle with detergent and no laundry, selected wash cycle, this incompatibility will be signalled using the 90°...
- Page 9 Wash cycles and options Table of wash cycles Detergent and additives Max. Max. Description of the wash cycle speed temp. (°C) (rpm) Synthetics 60° 5,5 48 1,21 74 125’ Synthetics (4) 40° 5,5 48 0,71 72 105’...
- Page 10 Detergents and laundry Duvets: to wash double or single duvets (the weight of which Detergent should not exceed 3,5 kg), cushions or clothes padded with The type and quantity of detergent required depend on goose down such as puffa jackets, use the special wash the type of fabric you are washing (cotton, wool, silk, cycle.
- Page 11 Trouble shooting Your washing machine could occasionally fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list. Problem: Possible causes / Solutions: • The appliance is not plugged into the socket fully, or not enough to make The washing machine does not contact.
- Page 12 Assistance Before calling for Assistance: • Check whether you can solve the problem by yourself (see “Trouble shooting”); • Restart the wash cycle to check whether the problem has been solved; • If it has not, contact the Authorised Technical Assistance Service. ! If the washing machine has been installed or used incorrectly, you will have to pay for the call-out service.
-
Page 13: Table Of Contents
Mode d’installation et d’emploi LAVE-LINGE Sommaire Installation, 14-15 Déballage et mise à niveau Raccordements eau et électricité Caractéristiques techniques Français Entretien et soin, 16 Coupure de l’arrivée d’eau et du courant Nettoyage de l’appareil Nettoyage du tiroir à produits lessiviels Entretien du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau... -
Page 14: Installation
Installation ! Conserver ce mode d’emploi pour pouvoir le ! Une mise à niveau minutieuse garantit une consulter à tout moment. En cas de vente, de bonne stabilité de l’appareil et évite toute cession ou de déménagement, veiller à ce qu’il vibration et bruit surtout pendant l’essorage. - Page 15 Raccordement du tuyau de vidange ! Après installation de l’appareil, la prise de courant doit être facilement accessible. Raccorder le tuyau de vidange à un conduit ! N’utiliser ni rallonges ni prises multiples. d’évacuation ou à une évacuation murale ! Le câble ne doit être ni plié ni trop écrasé. placés à...
-
Page 16: Entretien Et Soin
Entretien et soin Coupure de l’arrivée d’eau et du Pour accéder à cette préchambre: courant • Fermer le robinet de l’eau après chaque lavage. Cela réduit l’usure de l’installation hydraulique de l’appareil et évite tout danger de fuites. • Débrancher la fiche de la prise de courant lors de toute opération de nettoyage et de travaux d’entretien. -
Page 17: Précautions Et Conseils
Précautions et conseils des déchets solides urbains ordinaires. Les appareils ! Cet appareil a été conçu et fabriqué conformément usagés doivent faire l’objet d’une collecte séparée pour aux normes internationales de sécurité. Ces consignes optimiser le taux de récupération et de recyclage des sont fournies pour des raisons de sécurité, il faut les lire matériaux qui les composent et empêcher tout danger attentivement. -
Page 18: Description De L'appareil
Description de l’appareil TABLEAU DE BORD PORTE HUBLOT POIGNEE PORTE HUBLOT SOCLE PIEDS REGLABLES PORTE HUBLOT 1. bac à produit de prélavage : utiliser de la lessive en poudre. Pour ouvrir la porte, se servir ! Avant d’introduire la lessive, s’assurer que le bac de la poignée prévue (voir illustration). -
Page 19: Tableau De Bord
Tableau de bord Touche avec voyant START/PAUSE Voyant Touches et Voyants Touches et Voyants Bouton PHASES Icônes OPTIONS OPTIONS PROGRAMMES DE LAVAGE DISPLAY Bouton avec témoin Bouton avec témoin TEMPÉRATURE Touche Voyant VERROU ENFANT ON/OFF LOCK Touche ESSORAGE Touche DEPART DIFFÉRÉ... -
Page 20: Comment Faire Un Cycle De Lavage
Comment faire un cycle de lavage REMARQUE: lors de la première mise en service du lave- ! Après pression sur la touche START/PAUSE, le départ linge, lancer un cycle de lavage à vide mais avec du produit programmé ne peut être modifié que pour être écourté. lessiviel en sélectionnant un programme coton 90°... -
Page 21: Programmes Et Options
Programmes et options Tableau des programmes Produits lessiviels Vitesse Temp. maxI Description du Programme maxi (tours (°C) minute) 60° 1,21 74 125’ Synthétique Synthétique (4) 40° 0,71 72 105’ Blanc 60° 1200 ... -
Page 22: Produits Lessiviels Et Linge
Produits lessiviels et linge le programme spécial . Pour introduire les duvets dans le Lessive tambour, nous recommandons de replier les bords vers l’intérieur Le choix et la quantité de lessive dépendent du type de (voir figures) et de ne pas occuper plus de ¾ du volume du textile (coton, laine, soie...), de la couleur, de la température tambour. -
Page 23: Anomalies Et Remèdes
Anomalies et remèdes Il peut arriver que l’appareil ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante. Anomalies: Causes / Solutions possibles: L’appareil ne s’allume pas. -
Page 24: Assistance
Assistance 195118793.00 11/2013 - Xerox Fabriano Avant d’appeler le service après-vente: • Vérifier si l’anomalie ne peut pas être résolue par soi-même (voir “Anomalie set Remèdes); • Remettre le programme en marche pour contrôler si l’inconvénient a disparu; • Si ce n’est pas le cas, contacter le service d’Assistance technique agréé. ! En cas de problème d’installation ou d’utilisation inadéquate du lave-linge, l’intervention sera payante.
