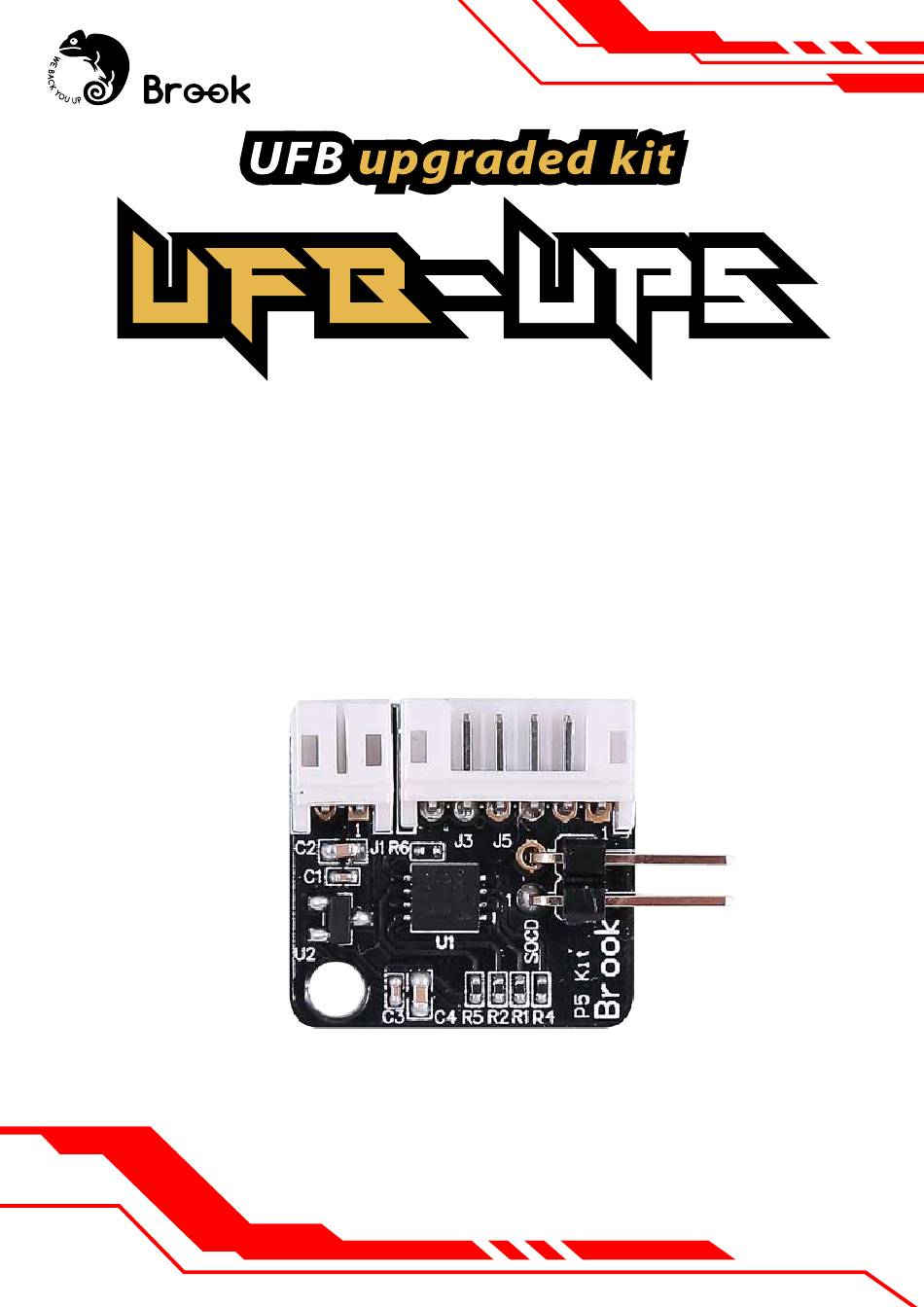

- Page 1 User Guide The upgrade kit is compatible with PlayStation®5 © Brook All Rights Reserved. www.brookaccessory.com 202108V1...

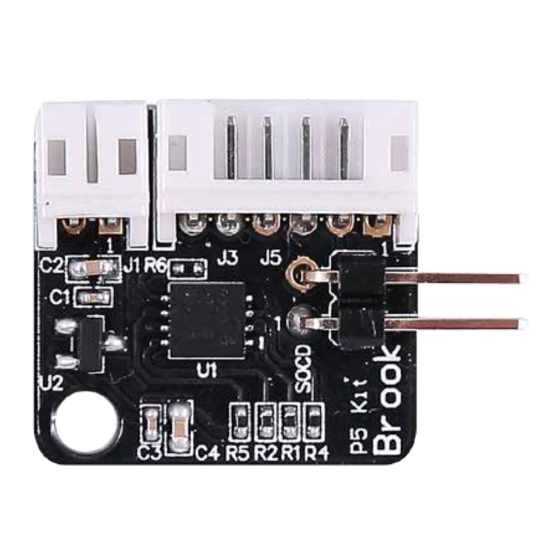

- Page 2 Product introduction and function UFB-UP5 is an upgrade kit for UFB. After connecting UFB-UP5 to UFB and updating the firmware of UFB, it will be compatible with PlayStation®5 console. Product content UFB upgraded kit (UFB-UP5) 10cm 5Pin signal line /2.0mm (L21 mm x W19.5mm x H6.6mm)
-
Page 3: Layout Description
Layout description 6pins connector 2pins connector connect signal line connect power cable How to connect... -
Page 4: Assembly Instruction
Check whether there is a wafer Connect signal line and power connector in the position of J2 cable to UFB-UP5 and UFB. There in UFB. If not, you need to weld is a detail you need to notice that the Wafer connector at J2. - Page 5 Visit our website for more information and assistance Copyright © Zeroplus Technology Co. Ltd All Rights Reserved Brook is the registered trademark of Brook Design, LLC. The other trademark names are the used marks, trademarks or registered trademarks of the corresponding companies.
- Page 6 升級套件 升級套件 說明書 可與 PlayStation®5 相容的格鬥版升級套件 © Brook All Rights Reserved. www.brookaccessory.com 202108V1...
- Page 7 產 品 介 紹 及 功 能 UFB-UP5 為UFB格鬥版的升級套件， 連接組裝並進行軟體更新後， 即可與 PlayStation®5 遊戲主機相容。 產 品 內 容 UFB upgraded kit (UFB-UP5) 一條 10cm 5Pin 訊號線/2.0mm (長21 mm x 寬19.5mm x 高6.6mm) 90度 Wafer Connector 2.0mm 一條 15cm 2Pin 電源線/ 2.0mm...
- Page 8 板 面 說 明 6pins connector 2pins connector 連接訊號線 連接電源線 連 接 說 明...
- Page 9 組 裝 步 驟 步驟1 步驟2 檢 查 UFB 的 J2 區是否已有 透過本產品所附的 power cable 和 signal line 將 UFB-UP5 及 Wafer Connector，若 沒 有 的 UFB 連接起來。 此處需要留意 話，需將本產品所附的 Wafer signal line 的 紅 線 連 接 在 connector 焊 接在 J2 區。...
- Page 10 Visit our website for more information and assistance Copyright © Zeroplus Technology Co. Ltd All Rights Reserved Brook is the registered trademark of Brook Design, LLC. The other trademark names are the used marks, trademarks or registered trademarks of the corresponding companies.
- Page 11 ア ッ プ グ レー ドキ ッ ト ア ッ プ グ レー ドキ ッ ト ユーザーガイ ド このアップグレードキッ トはPlayStation®5に準拠しています © Brook All Rights Reserved. www.brookaccessory.com 202108V1...
- Page 12 製 品 の 概 要と機 能 UFB-UP5はUFBのアップグレードキッ トです。 UFB-UP5をUFBへ接 続し、 UFBのファームウェアをアップデートすれば、 PlayStation®5に 対応可能でございます。 製 品 パ ッケ ー ジ UFBアップグレードキッ ト （UFB-UP5） 10cm 5ピン信号ケーブル/2.0mm （L21mm x W19.5mm x H6.6mm) 90° ウェハーコネクター/2.0mm 15cm 2ピン電源ケーブル/2.0mm...
- Page 13 各 部 紹 介 6ピンコネクター 2ピンコネクター 信号ケーブルを接続 電源ケーブルを接続 接 続 方 法...
- Page 14 組 裝 步 驟 ステ ッ プ 1 ステ ッ プ 2 UFB 基板の J2 の位置にウエ 信号電源ハーネスを UFB-UP5 と UFB に接続します。 反対側の ハーコネクタがある確認しま 赤ハーネスは VDD̲5V に接続 す。 無い場合は、 J2 の位置にウ します、同じく黒 ハーネスは エハーコネクタをハンダ付け GND に接続します。 してください。 wafer connector ステ ッ プ 3 ステ ッ プ 4 UFBの最新ファームウ...
