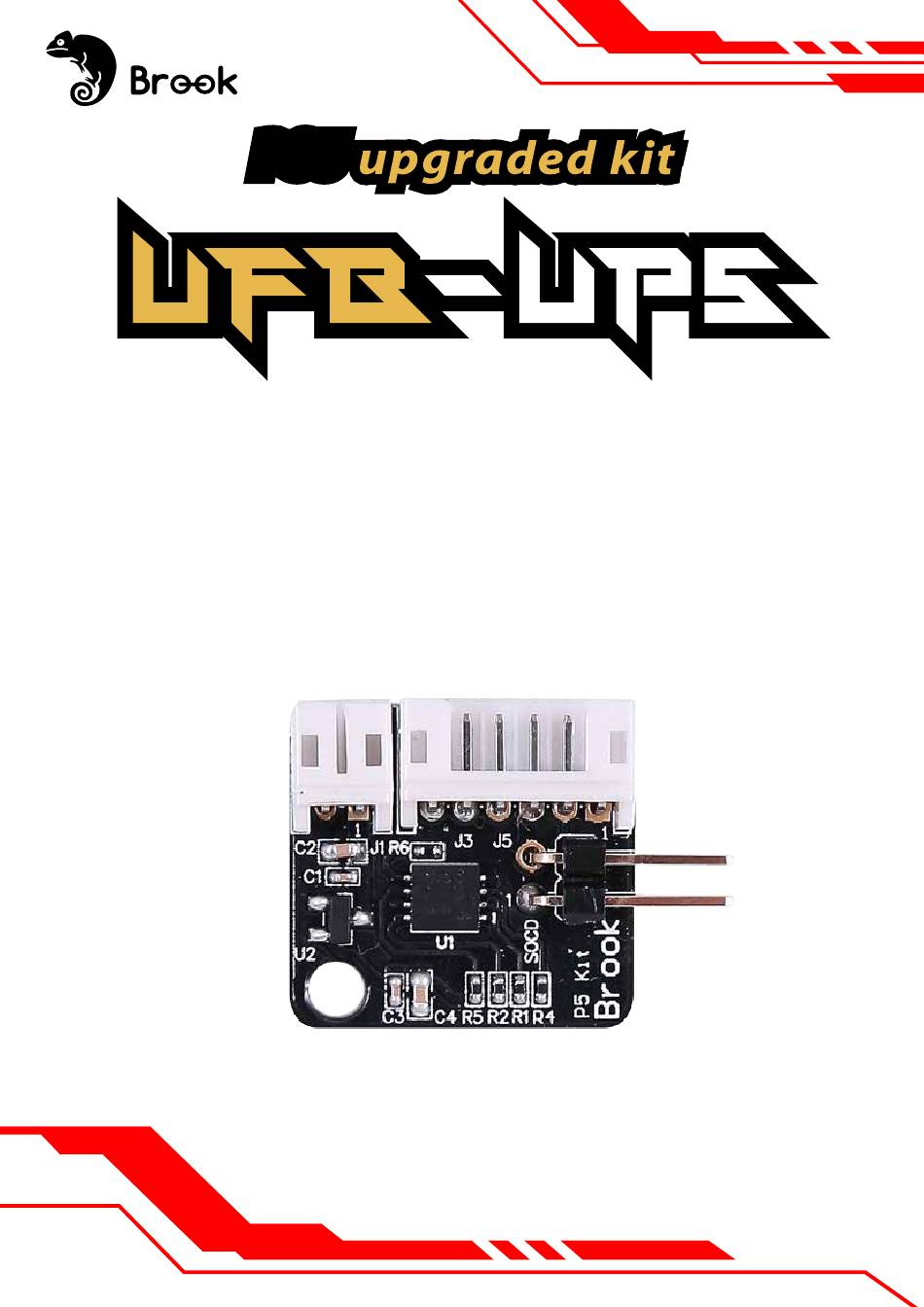

- Page 1 User Guide The upgrade kit is compatible with PlayStation®5 © Brook All Rights Reserved. www.brookaccessory.com 202207V3...

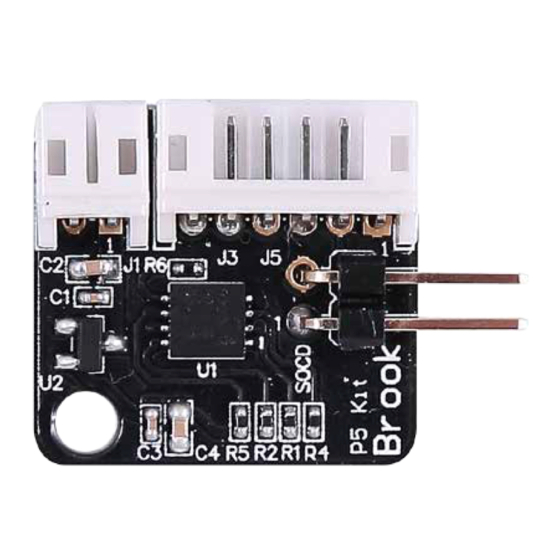

- Page 2 Product introduction and function UFB-UP5 is an upgrade kit for Fighting Boards. After connecting UFB-UP5 to Fighting Board and updating the firmware, it will be compatible with PlayStation®5 console. Product content UFB upgraded kit (UFB-UP5) 10cm 5Pin signal line /2.0mm (L21 mm x W19.5mm x H6.6mm)
-
Page 3: Layout Description
Layout description 6pins connector 2pins connector connect signal line connect power cable How to connect UFB connects to UFB-UP5 PS4+ Audio connects to UFB-UP5 PS3/PS4 FB Plus connects to UFB-UP5... -
Page 4: Assembly Instruction
Check whether there is a wafer Connect signal line and power connector in the position of J2 cable to UFB-UP5 and UFB. There in UFB. If not, you need to weld is a detail you need to notice that the Wafer connector at J2. - Page 5 Visit our website for more information and assistance ©2022 Zeroplus Technology Co. Ltd All Rights Reserved Brook is the registered trademark of Brook Design, LLC. The other trademark names are the used marks, trademarks or registered trademarks of the corresponding companies.
- Page 6 升級套件 升級套件 說明書 可與 PlayStation®5 相容的格鬥版升級套件 © Brook All Rights Reserved. www.brookaccessory.com 202207V3...
- Page 7 產 品 介 紹 及 功 能 UFB-UP5 為格鬥版的升級套件， 連接組裝並進行軟體更新後， 即可與 PlayStation®5 遊戲主機相容。 產 品 內 容 UFB upgraded kit (UFB-UP5) 一條 10cm 5Pin 訊號線/2.0mm (長21 mm x 寬19.5mm x 高6.6mm) 90度 Wafer Connector 2.0mm 一條 15cm 2Pin 電源線/ 2.0mm...
- Page 8 板 面 說 明 6pins connector 2pins connector 連接訊號線 連接電源線 連 接 說 明 UFB 連接 UFB-UP5 PS4+ Audio 連接 UFB-UP5 PS3/PS4 FB Plus 連接 UFB-UP5...
- Page 9 組 裝 步 驟 以下說明以 UFB 為例 步驟1 步驟2 檢 查 UFB 的 J2 區是否已有 透過本產品所附的 power cable 和 signal line 將 UFB-UP5 及 Wafer Connector，若 沒 有 的 UFB 連接起來。 此處需要留意 話，需將本產品所附的 Wafer signal line 的 紅 線 連 接 在 connector 焊 接在 J2 區。...
- Page 10 Visit our website for more information and assistance ©2022 Zeroplus Technology Co. Ltd All Rights Reserved Brook is the registered trademark of Brook Design, LLC. The other trademark names are the used marks, trademarks or registered trademarks of the corresponding companies.
- Page 11 ア ッ プ グ レー ドキ ッ ト ア ッ プ グ レー ドキ ッ ト ユーザーガイ ド このアップグレードキッ トはPlayStation®5に準拠しています © Brook All Rights Reserved. www.brookaccessory.com 202207V3...
- Page 12 製 品 の 概 要と機 能 UFB-UP5はファイティングボードのアップグレードキッ トです。 UFB-UP5をファイティングボードへ接続し、 ファームウェアをアップ デートすれば、 PlayStation®5に対応可能でございます。 製 品 パ ッケ ー ジ UFBアップグレードキッ ト （UFB-UP5） 10cm 5ピン信号ケーブル/2.0mm （L21mm x W19.5mm x H6.6mm) 90° ウェハーコネクター/2.0mm 15cm 2ピン電源ケーブル/2.0mm...
- Page 13 各 部 紹 介 6ピンコネクター 2ピンコネクター 信号ケーブルを接続 電源ケーブルを接続 接 続 方 法 UFBへ接続し UFB-UP5 PS4+ Audio へ接続しUFB-UP5 PS3/PS4 FB Plus へ接続しUFB-UP5...
- Page 14 組 裝 步 驟 以下は UFB を例とした説明になります ステ ッ プ 1 ステ ッ プ 2 UFB 基板の J2 の位置にウエ 信号電源ハーネスを UFB-UP5 と UFB に接続します。 反対側の ハーコネクタがある確認しま 赤ハーネスは VDD̲5V に接続 す。 無い場合は、 J2 の位置にウ します、同じく黒 ハーネスは エハーコネクタをハンダ付け GND に接続します。 してください。 wafer connector ステ ッ プ 3 ステ...
- Page 15 Visit our website for more information and assistance ©2022 Zeroplus Technology Co. Ltd All Rights Reserved Brook is the registered trademark of Brook Design, LLC. The other trademark names are the used marks, trademarks or registered trademarks of the corresponding companies.
