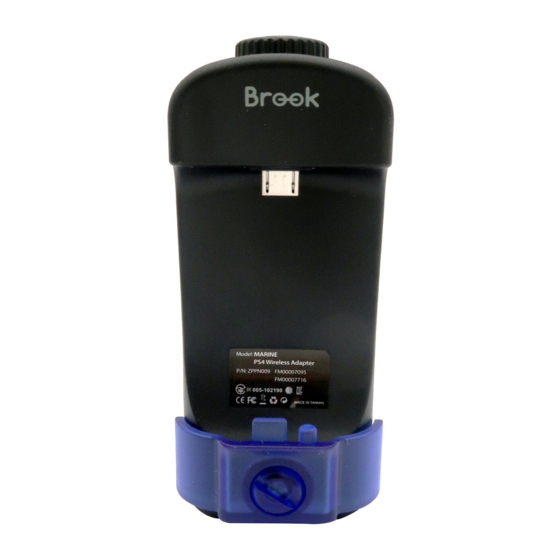

Ps4 wireless adapter
Hide thumbs Also See for Marine:
Table of Contents

Advertisement

Quick Links

Download this manual
USER GUIDE
ver.V16-CHT/EN/JP1908

Advertisement

Table of Contents
loading

Related Manuals for Brook Marine

Summary of Contents for Brook Marine

  • Page 1 USER GUIDE ver.V16-CHT/EN/JP1908...
  • Page 2 無線連接 ••••••••••••••••••••• 功能支援 ••••••••••••••••••••• Turbo按鍵連發設定 •••••••••••••••••• Remap按鍵對應變更設定 •••••••••••••••• 按鍵對應表 •••••••••••••••••••••• •••••••••••••••••••••••••• Product Introduction ••••••••••••••••• How to install MARINE ••••••••••••••••• Replace the battery and paddles •••••••••••• Mode Switch ••••••••••••••••••••• More about LED signal ••••••••••••••• Note ••••••••••••••••••••••• Firmware Upgrade •••••••••••••••••• PS4/PS3/NS mode ••••••••••••••••••...
  • Page 3 •••••••••••••••• Wired Connection ••••••••••••••••• Wireless Connection •••••••••••••••• Features Supported •••••••••••••••• Turbo Setting ••••••••••••••••••••• Remap Setting •••••••••••••••••••• Button Configuration ••••••••••••••••• •••••••••••••••••••••••••• ご使用の前に ••••••••••••••••••••• MARINEセッティ ング方法 •••••••••••••••• 電池と背面パドルの交換 •••••••••••••••• サポートモードの切り替え •••••••••••••••• LED補足説明 ••••••••••••••••••• ご注意 •••••••••••••••••••••• ファームウェアアップデート ••••••••••••••• PS4/PS3/NSでのご使用 •••••••••••••••• 有線接続 ••••••••••••••••••••• ワイヤレス接続...
  • Page 4 產品說明 使用MARINE可讓PS4手把於PS4 、 PS3 、 Switch 、 Android 、 PC與Mac/iOS平台上 操作使用 ， 並提供Turbo 、 Remap設定功能以及四個可自定義的額外按鍵撥片 。 本產品使用18650鋰電池 ， 建議使用前請先將鋰電池充飽電力再使用 。 簡易安裝手冊 固定蓋專用工具 MARINE主機 手把撥片 手把撥片(短) Micro 連接埠 功能轉盤 狀態燈 重置孔 耳機孔 模式切換準心 控制器連接處 電池蓋 固定蓋 18650 鋰電池 手把撥片槽 手把撥片槽 手把撥片槽(短) 手把撥片槽(短)
  • Page 5 如何安裝 MARINE 1. 使用附屬的固定蓋專用工具鬆開 MARINE下緣的固定蓋。 2. 將固定蓋安裝到 PS4控制器上。 3. 將MARINE的控制器連接器 安裝到PS4控制器上。 4. 將固定蓋與MARINE扣合， 重新旋緊固定蓋。 更換電池與撥片 1. 按住MARINE兩側的電池蓋卡榫，打開電池蓋。 2. 將充電完成的18650鋰電池放入。 ※務必確認電池方向是否正確。 3. 根據需求將額外按鍵用的手把撥片插入或取出撥片槽。 4. 重新扣緊電池蓋。 注 意 本產品分為「內含電池版」與「無電池版」與。選擇購買「內含電池版」的MARINE時， 產品內附3350mAh的18650鋰電池；約需充電四個小時，可支持連續八小時使用。 「無電池版」請另行選購適用電池。...
  • Page 6 青色 Nintendo Switch 橙色 Android 綠色 Personal Computer 白色 Mac/iOS 黃色 備用模式 更新模式 紫色 2.按一下Brook Key 以啟動MARINE。 ※狀態燈補充說明： 無燈號： MARINE正在休眠模式。 紅燈： 低電量提示，您可更換電池或藉由Micro USB線進行 直接連線充電；MARINE支援邊充電邊玩。 橙色循環燈： 旋鈕設定為電源關閉模式下進行充電，LED會顯示為 橙色閃爍燈號，電力充滿後會顯示為綠燈。 注 意 1. 每個平台均保留各自獨立的設定檔。例如:在PS4 模式上設定的 Remap，切到 NS 模式遊玩後 ，再次切回 PS4 模式時，原先設定在 PS4 模式上的 Remap 依然保留。...
  • Page 7 將旋鈕切換到 P4/P3/NS 後 ， 使用 Micro-USB 線連接 有線連接 MARINE 與 PS4/PS3/NS 主機即可使用 。 無線連接 1.第一次使用需要有線連接 。 2.爾後使用 ， 將旋鈕轉到 P4/P3/NS 模式 ， 按一下Brook Key 以啟動 MARINE 並回連主機 。 確認 MARINE 上的 LED 顯示為藍色/青色/橙色 。 功能支援 ： 有線連接 無線連接 音效輸出 (有線) 音效輸出 (無線) Motion control Turbo &...
  • Page 8 L1 、 R1 、 L2 、 R2 、 L3 、 R3 在以下說明中 ， 這些按鈕統稱為 FB ， 進行設定時 ， 手把會有震動回饋 ： STEP 1 進入設置模式 ： 按 Share 和 PS 鍵 ， MARINE 的 LED 會熄滅 。 STEP 2 選擇FB按鈕: (例如 ： 設置Turbo功能）...
  • Page 9 L1 、 R1 、 L2 、 R2 、 L3 、 R3 以及四個MARINE上的撥片 。 在以下說明中 ， 這些按鈕統稱為FB ， 進行設定時 ， 手把會 有震動回饋 ： STEP 1 進入設置模式 ： 按 Option 和 PS 鍵 ， MARINE 的 LED 會熄滅 。 STEP 2 選擇FB按鈕: (例如 ： 使 可做...
  • Page 10 Right Right Right Right ╳ ╳ ○ ○ □ □ △ △ SHARE SELECT SELECT Back Back OPTIONS START START Start Start LTSB RTSB Home Home Home Home Touch-Pad Touch-Pad+Key Capture Android macOS SHARE Capture Home Home Back Brook Key...

  • Page 11: Product Introduction

    Product Introduction MARINE enables your PS4 controllers to be used on PS4, PS3, Switch, Android, PC and Mac/iOS. MARINE also supports Turbo and Remap function with 4 additional paddles, which can be completely customized. And it is suggested that a fully charged 18650 lithium battery be installed before playing.

  • Page 12: How To Install

    Replace the battery and paddles 1.Press and hold the battery latches on both sides of the MARINE to open the battery cover. 2.Place the fully charged 18650 lithium battery. Be sure to confirm that the battery is in the correct direction.

  • Page 13: Mode Switch

    Mac/iOS Yellow Backup mode Firmware upgrade mode Purple 2.Press the BROOK button to start MARINE. ※More about LED signal： No light: MARINE is in sleep mode. Red Light: Low battery, you can replace the battery or plug micro USB cable for charging.

  • Page 14: Firmware Upgrade

    1.It has to be wired connection for first time use. 2.For future use, make sure the knob is in PS4/PS3/NS mode and press the BROOK-Key to activate MARINE to reconnect to the console. Please confirm that the LED on MARINE is displayed in blue/cyan/orange. Features Supported:...
  • Page 15 C.When the connection is successful, the LED will appear as green/white/yellow. 2.For future use, make sure the knob is in Ad/PC/OS mode, and press the BROOK-Key to activate MARINE to reconnect to the console. Please confirm that the LED on MARINE is displayed in green/white/yellow. Features Supported: Android...
  • Page 16 Turbo function available buttons: and the 4 paddles L1 、 R1 、 L2 、 R2 、 L3 、 R3 on MARINE. In the following description, these buttons are referred as FB, the controller will vibrate when setting: STEP 1 Enter the Turbo Setting Mode: Press Share &...
  • Page 17 When all settings are canceled, the controller will vibrate three times strongly. Note: The 4 paddles on MARINE can be mapped as other buttons, but not vice versa. For example, you can map a paddle as " ", but you can't...

  • Page 18: Button Configuration

    Right Right Right Right ╳ ╳ ○ ○ □ □ △ △ SHARE SELECT SELECT Back Back OPTIONS START START Start Start LTSB RTSB Home Home Home Home Touch-Pad Touch-Pad+Key Capture Android macOS SHARE Capture Home Home Back Brook Key...
  • Page 19 ご使用の前に このたびは 「PS4アダプターMARINE」 をお買い上げいただきありがとうございます 。 ご使用の前にこの説明書をお読みいただき 、 正し く ご使用ください 。 本製品によりPS4コン トローラをPS4 ・ PS3 ・ Switch ・ Android ・ PC ・ Mac/iOSに接続 することができます 。 またターボやリマップの設定と 、 ４つのカスタマイズボタンで接 続をサポートします 。 本製品をご使用する前に 、 あらかじめフル充電された18650リ チウム電池を取り付ける必要があります 。 簡易マニュアル ロック専用ツール MARINEアダプター 背面パドル 背面パドル(s) Micro USBポート...
  • Page 20 セッティング方法 MARINE 1. 付属のロック専用ツールを使用して、 本製品の下側にあるロックのカバーを 緩めます。 2. PS4コントローラに本製品の ロックカバーを接続します。 3. PS4コントローラに本製品の コントローラコネクタを接続 します。 4. ロックカバーをしっかり締めて、 ロックされたことを確認してくだ さい。 電池と背面パドルの交換 1. 本製品の両側にある電池タブを押して、電池カバーを開けます。 2. あらかじめフル充電した18650リチウム電池を入れます。 ※電池の向きが正しいことを確認してください。 3. 必要に応じて追加ボタン用の背面パドルを取り付けまたは取り外 してください。 4. 電池カバーを閉じます。 ご 注 意 本製品は「付属バッテリー版」と「フリーバッテリー版」に分かれています。 「付属バッテリー版」をご購入された場合、製品には3350mAh 18650リチウム 電池が付属しています。このリチウム電池は約４時間のフル充電で、８時間の連 続使用が可能です。「フリーバッテリー版」をご購入された場合は、別途リチウ ム電池をご用意ください。...
  • Page 21 青 PlayStation 4 PlayStation 3 水色 オレンジ Nintendo Switch Android 緑 Personal Computer 白 Mac/iOS 黃 備用模式 更新模式 紫 2. Brook ボタンを押して本製品を起動してください。 ※LED補足説明： 消灯： 本製品はスリープモードです。 赤： バッテリーが残り少ないことを表します。バッテリーを交換するか、 マイクロUSBケーブルにより直接充電してください。本製品は接続時 に充電しながら、引き続きゲームプレイをお楽しみいただけます。 オレンジ ダイヤルは電源オフモードに設定されて充電すると、LEDはオレンジ 点滅ライト： の点滅ライトを表示します。満充電の状態になると緑のライトが表示 されます。 ご 注 意 1. プラットフォームごとに独自の設定ファイルがあるので、設定はそれぞれ保存されます。 例：PS4モードで設定しプレイ→NSモードに切り替えてプレイ→再度PS4モードでプレイ...
  • Page 22 Micro-USBケーブルを使用して 、 本製品を直接Android/PC/Macと接続します 。 1.本製品をはじめてご使用になる時はペアリングをする必要があります 。 ワイヤレス ペアリング後にワイヤレスでの使用が可能になります 。 ペアリング方法は 接続 下記をご参照ください ： A. Brook ボタンを２秒間長押しするとペアリングモードになり 、 LEDが赤と青に交互に点滅 します 。 B. Android/PC/Mac本体のブルートゥースをオンにし 、 デバイス名P4 Battery Pack (Androidモード)/ P4 Battery Pack (PCモード)/ Wireless Controller (Macモード)を検索 して接続します 。 C. ペアリングが完了するとLEDは緑/白/黄に点灯します 。 2.以後はダイヤルをAndroid/PC/Macモードに回し 、 BROOKボタンを押して...
  • Page 23 および４つの L1 、 R1 、 L2 、 R2 、 L3 、 R3 本製品追加パドルがあります 。 下記の説明では 、 これらのボタンをまとめてFBボタンと 呼んでいます 、 設定時にコン トローラーは振動します ： ステップ 1 設定モードにする ： ShareボタンとPSボタンを押すと 、 MARINEのLEDが消灯します 。 ステップ 2 FBボタンの選択: (例 ： ターボ機能設定の場合） Shareボタンを長押ししながら を押します 。 （ひとつまたは複数のボタンが選択できます）...
  • Page 24 および４つ L1 、 R1 、 L2 、 R2 、 L3 、 R3 の本製品追加パドルがあります 。 下記の説明では 、 これらのボタンをまとめてFBボタン と呼んでいます 、 設定時にコン トローラーは振動します ： ステップ 1 設定モードにする ： OptionボタンとPSボタンを押すと 、 MARINEのLEDが消灯します 。 ステップ 2 FBボタンの選択: (例 ： に の機能を割り当てる） を押します 。 ステップ 3 新しく割り当てるボタンを選択する...
  • Page 25 Right Right Right Right ╳ ╳ ○ ○ □ □ △ △ SHARE SELECT SELECT Back Back OPTIONS START START Start Start LTSB RTSB Home Home Home Home Touch-Pad Touch-Pad+Key Capture Android macOS SHARE Capture Home Home Back Brook Key...
