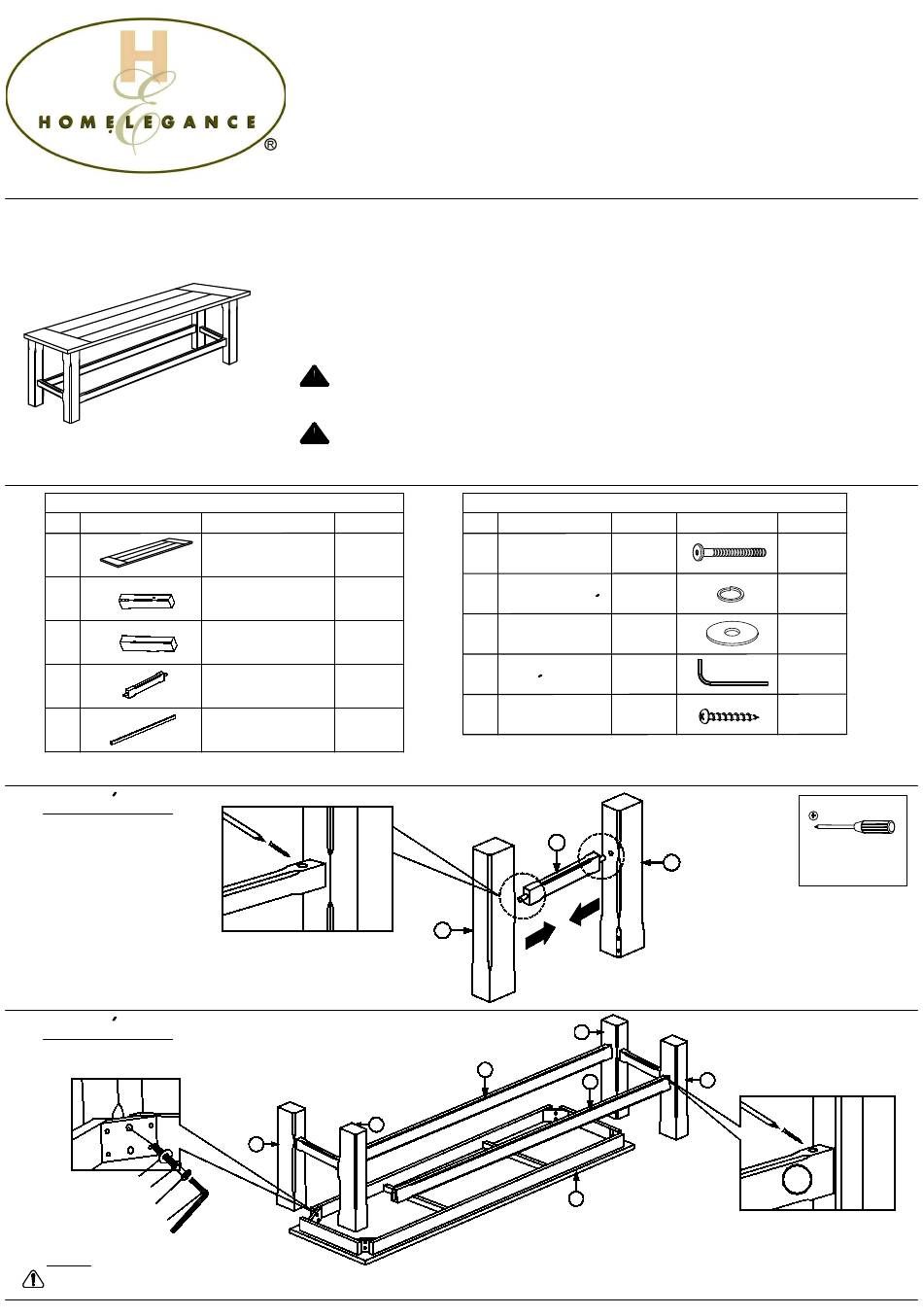

Homelegance 5400-24BH Assembly Instruction

PARTS LIST / LISTE DES PIECES
NO SKETCH
1.
2.
3.
4.
5.
STEP 1 / ETAPE 1
STEP 2 / ETAPE 2
C
B
A
D
NOTE :
DO NOT TIGHTEN BOLTS UNTIL COMPLETLY ASSEMBLED.
NE PAS SERRER LES BOULONS JUSQU'A CE QUE LE MONTAGE SOIT COMPLETMENT TERMINE
MADE IN MALAYSIA / FABRIQUE EN MALAISIE
ASSEMBLY INSTRUCTION
INSTRRUCTION D'ASSEMBLAGE
ITEM NO : 5400-24BH

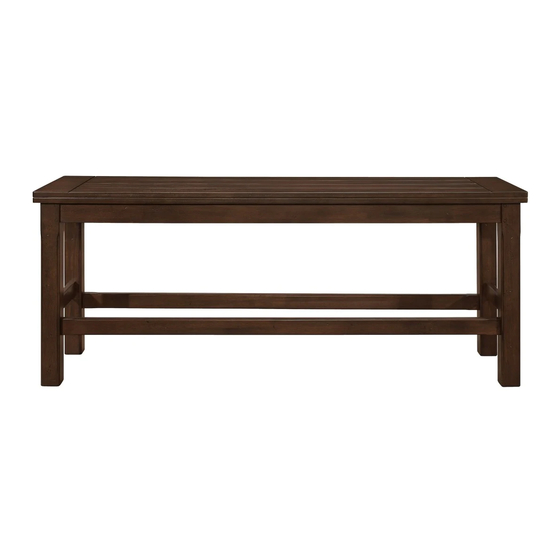

COUNTER HEIGHT BENCH / BANC HAUTEUR COMPTOIR
Thank you for purchasing the product. Please take time to read and follow the instruction
below. Check that you have all parts hardware before assembly. Parts apprently missing are
often found in the packing materials. If you do not have all the parts listed, have your dealer
contact us they will be sent to you immediatly.
Merci d'avoir achete ce prodiut. veuillez lire et suivre les instructions ci-dessous. Verifiez' avant
le montage que vous avez toutes les pieces et fixations. Les pieces qui semblient manquer se
trouvent souvent dans les materiaux d emballage. Si vous n avez pas toutes les pieces de la
lista, demandez a votre detaillant ety nous vous les enverrons immediatement.
It is recommended to install protective pads under all legs and supports to avoid damage or
scratches when placing furniture on a wood floor or other hard surface, and to limit indentation
and prevent discoloration if placing on carpet.
li est recommande de placer des coussins protecteurs sous tous les pieds et toutes les bases
des meubles pour eviterd endommager ou d egrantigner les planchers en bois ou autres
surfaces dures, et pour limiter l'empreinte et empecher la decolorations quand les meubles
resposent sur la moquette.
DESRCRITION QUANTITY
BENCH SEAT /
1 PC
SIÊGE DE BANC
2 PCS
LSF LEG / PIEDS
2 PCS
RSF LEG / PIEDS
CROSS BAR (SHORT) /
2 PCS
BARRE
TRANSVERSALE
CROSS BAR (LONG) /
2 PCS
BARRE TRANSVERSALE
(LONGUE)
E
3
2
HARDWARE LIST / LISTE DE QUINCAILLERIE
No DESRCRITION
JCBB SCREW /
A.
BOULON
SPRING WASHER /
B.
RONDELLE D'ARRET
FLAT WASHER /
C.
RONDELLE PLATE
ALLEN KEY /
D.
CLE ALLEN
PAN HEAD SCREW /
E.
VIS
** ABOVE HARDWARE ARE PACKED IN 5400-24BH FOR ASSEMBLY
** L'ENSEMBLE DE QUINCAILLERIE EST DANS BOITE 5400-24BH
NOTE : YOU WILL ALSO NEED A PHILLIP SCREWDRIVER (NOT PROVIDED) /
VOUS AUREZ EGALAMENT BESOIN D'UN TOURNEVIS PHILIP (NON FOURNI)
4
3
3
5
5
1
SIZE SKETCH QUANTITY
M8 x 60MM
5/16"
5/16"
M5
M4 x 38MM
2
2
5
8PCS
8PCS
8PCS
1PC
8PCS
Assembly Tool
Not Included
E
1 OF 2
