Manuale operativo d'uso e manutenzione
Operating & Maintenance instruction manual
Руководство по эксплуатации и обслуживанию
MGF ASPIRATION UNITS
СИСТЕМЫ АСПИРАЦИИ МГФ
MODELLI , MODEL NO'S, МОДЕЛИ:
ASPIR 1,2,3,4 – ASPIR 1C,2C,3C - SILENT 1,2,3 – SILENT 1C,2C,3C – ASPIR COMP
ITALIAN – ENGLISH – РУССКИЙ
Tel: +39 02 9019180
www.mgfcompressors.com
MGF S.r.l. Via Pascoli 15
20081 Abbiategrasso (MI) - ITALY
Fax: +39 02 9019273 e-mail:
info@mgfcompressors.it

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ASPIR 1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MGF ASPIR 1

Summary of Contents for MGF ASPIR 1

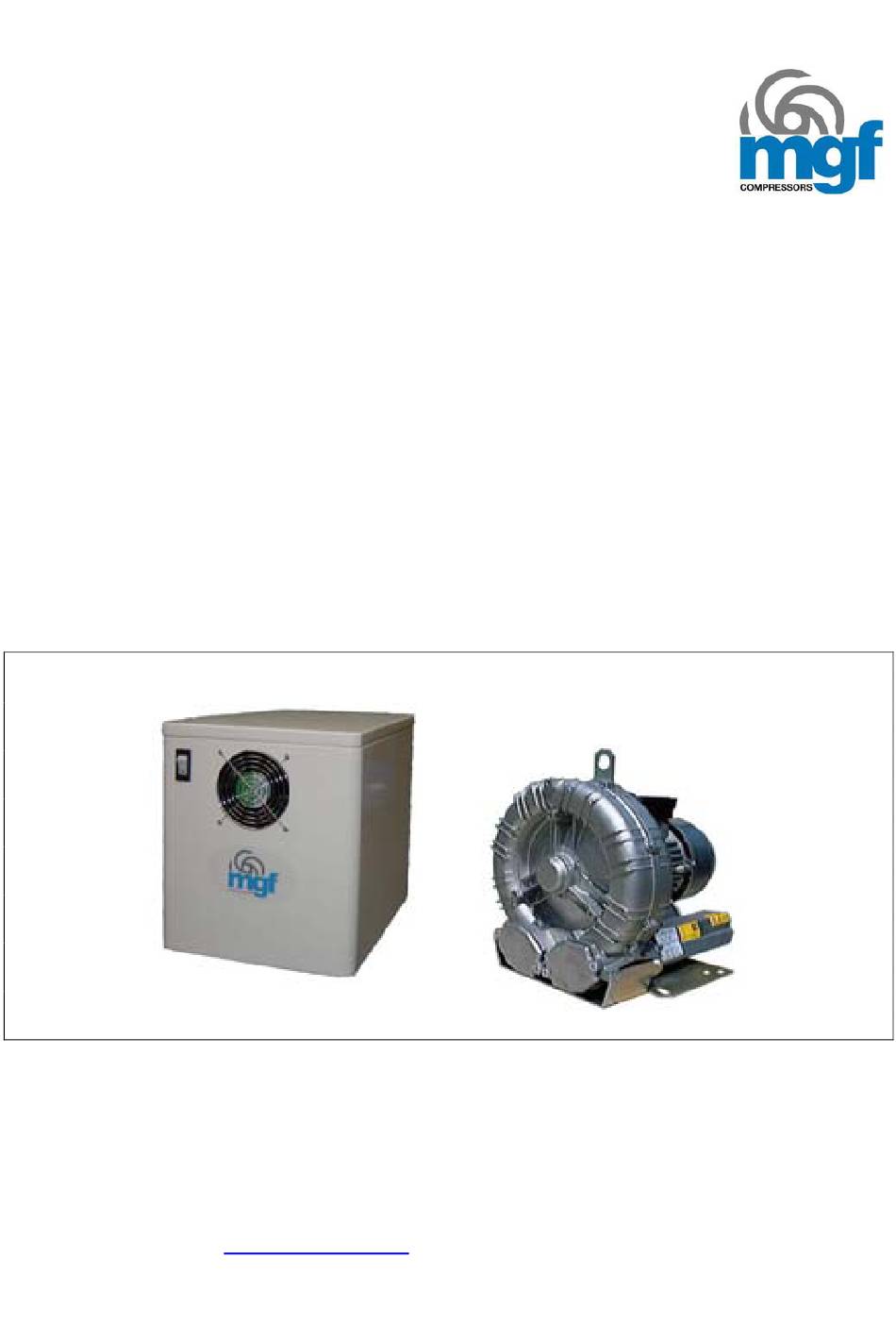

  • Page 1 Руководство по эксплуатации и обслуживанию MGF ASPIRATION UNITS СИСТЕМЫ АСПИРАЦИИ МГФ MODELLI , MODEL NO’S, МОДЕЛИ: ASPIR 1,2,3,4 – ASPIR 1C,2C,3C - SILENT 1,2,3 – SILENT 1C,2C,3C – ASPIR COMP ITALIAN – ENGLISH – РУССКИЙ Tel: +39 02 9019180 www.mgfcompressors.com MGF S.r.l.
