Summary of Contents for SOMFY FX24

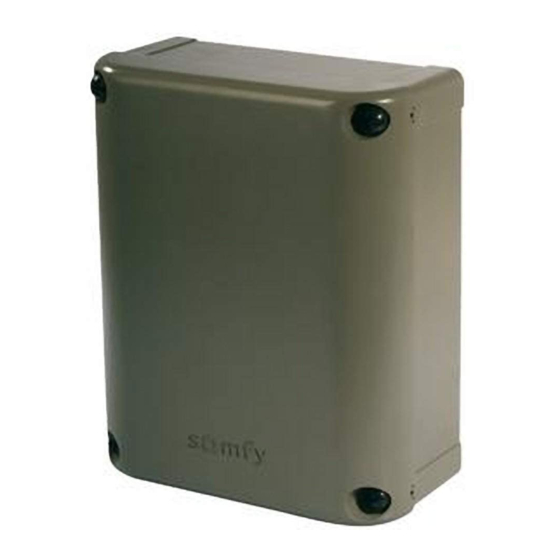

- Page 1 FX24 - Installation manual - Manual de instalación - Manual de instalação - Εγχειρίδιο εγκατάστασης - 2 - 5054417A...
-
Page 3: Table Of Contents
LOGIC MENU (LoGIc) ________________________________________________________________________________________ FUNCTIONAL TESTS _________________________________________________________________________________________ Checking CLEARING REMOTE CONTROLS AND ALL SETTINGS _________________________________________ Clearing all remote controls Clearing all settings TROUBLESHOOTING ________________________________________________________________________________________ Meaning of the messages displayed on-screen REMOVING THE CONTROLLER _________________________________________________________________________ Copyright © 2008 Somfy SAS. All rights reserved. -
Page 4: General
Failure to comply with these instructions releases Somfy from any liability for damage that may be entailed. We, Somfy, declare that this product is compliant with the essential requirements and other relevant stipulations of directive 1999/5/EC. -
Page 5: Product Description
PRODUCT DESCRIPTION Field of application FX24 is intended to control one or two motors with a maximum power of 40 W, for opening and closing gates. Main functions • Controlling two low voltage motors with a maximum power of 40 W. -
Page 6: Electronic Circuit Board Layout
Battery recharge time 12 to 14 hours FX24 is supplied with standard settings entered. The electronic circuit board is provided with an unpluggable terminal block to facilitate maintenance. It is supplied with a series of ready wired jumpers to facilitate installation. -
Page 7: Installing The Controller
fi tted with an omnipolar disconnection mechanism, • be installed in line with applicable safety standards. Mounting the controller Mount the FX24 on the gate post under the motor drive unit. Wiring CONNECTING PERIPHERAL ACCESSORIES Automatic blinking 24V orange light... -
Page 8: Photoelectric Cells
Trigger the cell self-test function Disable the cell self-test function tESt Phot set to ON in the LoGIc menu tESt Phot set to OFF in the LoGIc menu Wired code keypad Wired keylock contact Copyright © 2008 Somfy SAS. All rights reserved. -
Page 9: Set Up
+ and – Exit the active menu (pressed together) The changes made are validated by pressing the OK button. When the FX24 is switched on, the following information is displayed on-screen: • Somfy • Product name • the controller software version, •... -
Page 10: Learning
The "Suc" message is displayed showing that the operation has been performed correctly. If the operation is performed in any other way, the "nSuc" error message is displayed and the operation is not performed. Copyright © 2008 Somfy SAS. All rights reserved. - Page 11 If a change in settings is performed after learning, make sure that the installation complies with applicable standards. AT THIS STAGE IN THE INSTALLATION PROCESS, THE MOTOR DRIVE SYSTEM IS READY TO OPERATE. Copyright © 2008 Somfy SAS. All rights reserved.
-
Page 12: Parameter Setting Menu (Param)
5 s. Slow down speed 50 % Slow down speed reduction (from 0% to 99%) in relation to normal speed. A 0 value (SLow SPEEd) corresponds to disabling the slow down function. Copyright © 2008 Somfy SAS. All rights reserved. -
Page 13: Logic Menu (Logic)
Photoelectric cell tests Activates the photoelectric cell test. (tESt Phot) ON: command enabled OFF: command disabled Copyright © 2008 Somfy SAS. All rights reserved. - Page 14 ON: The FX24 automatically calculates the slow down time depending on motor speed. The (AUto FASt t IME) FX24 changes the "Fast time" setting to ensure that the gate motion time remains constant. OFF: The FX24 does not automatically calculate the slow down time. It only uses the "Fast time" setting. Pedestrian opening Pedestrian opening mode.
-
Page 15: Functional Tests
FUNCTIONAL TESTS Checking The FX24 checks the operating relays and safety mechanisms before running the opening and closing cycles. If a malfunction occurs, make sure that the connected devices operate correctly and check the wiring. During the opening and closing phases, the screen displays four digits separated by a decimal point, e.g. 35.40. The digits are updated during motion and represent the maximum torque reached by motor 1 (value 35) and by motor 2 (value 40). -
Page 16: Troubleshooting
TROUBLESHOOTING Meaning of the messages displayed on-screen Before accessing the list of menus, the FX24 screen displays the following information: • Somfy • Product name • FX24 software version level • Number of cycles performed (a value expressed in hundreds). During the fi rst 100 operations, the screen displays 0000. - Page 17 BORRADO DE LOS MANDOS A DISTANCIA Y DE TODOS LOS AJUSTES ______________ Borrado de todos los mandos a distancia Borrado de todos los ajustes DIAGNÓSTICO _________________________________________________________________________________________________ Signifi cado de los mensajes que aparecen en la pantalla DESMONTAJE DEL MANDO ______________________________________________________________________________ Copyright © 2008 Somfy SAS. All rights reserved.
-
Page 18: Introducción
En caso de incumplimiento de estas instrucciones, Somfy declina toda responsabilidad por cualquier daño que pudiera originarse. Somfy declara que este producto se ajusta a los requisitos básicos y a otras disposiciones pertinentes de la directiva 1999/5/CE. Existe una declaración de conformidad para su consulta en www.somfy.com/ce. (FX24). Producto utilizable en la Unión Europea y en Suiza. -
Page 19: Descripción Del Producto
DESCRIPCIÓN DEL PRODUCTO Ámbito de aplicación El FX24 está destinado al mando de uno o dos motores con una potencia máxima de 40 W, para la apertura y cierre de cancelas. Funciones principales • Control de dos motores de baja tensión, hasta 40 W de potencia. -
Page 20: Presentación De La Tarjeta Electrónica
Tiempo de recarga de la batería 12 a 14 h El FX24 viene de fábrica con unos ajustes estándar. La tarjeta electrónica cuenta con una bornera extraíble para facilitar el mantenimiento. Se entrega con una serie de shunts precableados para facilitar la instalación. -
Page 21: Instalación Del Mando
• estar instalada según la normativa de seguridad eléctrica vigente. Colocación del mando Fijar el FX24 al pilar, por debajo del cilindro. Cableado CONEXIÓN DE PERIFÉRICOS Luz naranja auto-intermitente 24 V Copyright © 2008 Somfy SAS. All rights reserved. -
Page 22: Células Fotoeléctricas
Activar el autotest de las células Desactivar el autotest de las células tESt Phot en ON en el menú LoGIc tESt Phot en OFF en el menú LoGIc Contacto alámbrico con código Contacto alámbrico con llave Copyright © 2008 Somfy SAS. All rights reserved. -
Page 23: Ajustes
+ y – salir del menú activo (a la vez) Las modifi caciones efectuadas son aceptadas pulsando la tecla OK. Al poner en funcionamiento el FX24, la pantalla muestra, en primer lugar, la siguiente información: • Somfy • Nombre del producto •... -
Page 24: Autoaprendizaje
Aparecerá el mensaje “Suc” para indicar que la maniobra se ha efectuado correctamente. Si se efectúa de otro modo, aparecerá el mensaje de error “nSuc”, indicando que no se ha realizado la maniobra. Copyright © 2008 Somfy SAS. All rights reserved. - Page 25 Si se modifi ca la velocidad de aminoración con posterioridad, habrá que proceder a un nuevo autoaprendizaje. Si se realiza un cambio de parámetros después del autoaprendizaje, comprobar que la instalación cumpla la normativa. EN ESTA FASE DE LA INSTALACIÓN, LA MOTORIZACIÓN ESTÁ LISTA PARA FUNCIONAR. Copyright © 2008 Somfy SAS. All rights reserved.
-
Page 26: Menú Parámetros (Param)
20 s. obtendremos 5 s. de aminoración. Velocidad de 50 % Porcentaje de la velocidad de aminoración (de 0% a 99%) respecto a la velocidad normal. El aminoración valor 0 equivale a desactivar la aminoración. (uEL. dEcELEr) Copyright © 2008 Somfy SAS. All rights reserved. -
Page 27: Menú Lógico (Logic)
Pruebas de células Activación de la verifi cación de células fotoeléctricas fotoeléctricas (tESt Phot) ON: mando activado OFF: mando no activado Copyright © 2008 Somfy SAS. All rights reserved. - Page 28 Tiempo rápido ON: el FX24 calcula automáticamente el tiempo de aminoración dependiendo de la velocidad automático del motor. El FX24 modifi ca el parámetro “tiempo rápido” para mantener constante el tiempo (t. uEL. AUt.) de maniobra de la cancela. OFF: el FX24 no calcula automáticamente el tiempo de aminoración. Sólo considera el parámetro “tiempo rápido”...
-
Page 29: Pruebas De Funcionamiento
PRUEBAS DE FUNCIONAMIENTO Verifi cación El FX24 efectúa el control de los relés de funcionamiento y de los dispositivos de seguridad antes de efectuar los ciclos de apertura y cierre. En caso de funcionamiento defi ciente, comprobar que los dispositivos conectados trabajen correctamente e inspeccionar el cableado. -
Page 30: Diagnóstico
DIAGNÓSTICO Signifi cado de los mensajes que aparecen en la pantalla Antes de acceder a la lista de menús, la pantalla del FX24 muestra la información siguiente: • Somfy • Nombre del producto • Versión del software del FX24 •... - Page 31 APAGAMENTO DOS TELECOMANDOS E DE TODAS AS REGULAÇÕES _______________ Apagamento de todos os telecomandos Apagamento de todas as regulações DIAGNÓSTICO _________________________________________________________________________________________________ Signifi cado das mensagens exibidas no ecrã DESMONTAGEM DO COMANDO ________________________________________________________________________ Copyright © 2008 Somfy SAS. All rights reserved.
-
Page 32: Generalidades
Le istruzioni riportate nei manuali d’installazione e di utilizzo di questo prodotto sono fornite allo scopo di soddisfare i requisiti di sicurezza dei beni, delle persone e delle suddette norme. In caso di mancato rispetto delle presenti istruzioni, Somfy declina ogni responsabilità per eventuali danni che potrebbero essere causati dall’uso dell’impianto. -
Page 33: Descrição Do Produto
DESCRIÇÃO DO PRODUTO Área de aplicação O FX24 destina-se ao comando de um ou dois motores com uma potência máxima de 40 W, para a abertura e o fecho de portões. Funções principais • Controlo de dois motores de baixa tensão até 40 W de potência. -
Page 34: Apresentação Da Placa Electrónica
Tempo de recarga da bateria 12 a 14 h O FX24 é fornecido com uma regulação padrão. A placa electrónica possui um bloco terminal que pode ser extraído, de modo a facilitar a manutenção. É fornecida com uma série de shunts com cablagens previamente realizadas de modo a facilitar a instalação. -
Page 35: Instalação Do Comando
• ser instalada de acordo com as normas de segurança eléctrica em vigor. Instalação do comando Fixar o FX24 no pilar abaixo do cilindro. Cablagem LIGAÇÃO DOS PERIFÉRICOS Luz laranja intermitente 24 V... -
Page 36: Células Fotoeléctricas
Activar o auto-teste das células Desactivar o auto-teste das células tESt Phot em ON no menu LoGIc tESt Phot em OFF no menu LoGIc Teclado com código por fi o Contacto com chave por fi o Copyright © 2008 Somfy SAS. All rights reserved. -
Page 37: Parametrização
+ e – sair do menu activo (premer simultaneamente) As modifi cações efectuadas são validadas depois de premer a tecla OK. Na colocação em funcionamento do FX24, o ecrã indica primeiro as informações seguintes: • Somfy • Nome do produto •... -
Page 38: Auto-Aprendizagem
A mensagem "Suc" aparece para indicar que a manobra foi efectuada correctamente. Se a operação for realizada de outra maneira, a mensagem de erro “nSuc” aparece e a manobra não é realizada. Copyright © 2008 Somfy SAS. All rights reserved. - Page 39 Se a velocidade reduzida for alterada mais tarde, será necessária uma nova auto-aprendizagem. Se ocorrer uma mudança de parâmetros após a auto-aprendizagem, verifi car a conformidade da instalação com as normas. NESTA FASE DA INSTALAÇÃO, A MOTORIZAÇÃO ESTÁ PRONTA A FUNCIONAR. Copyright © 2008 Somfy SAS. All rights reserved.
-
Page 40: Menu Parâmetros (Param)
20 s, obtém-se 5 s de velocidade reduzida. Velocidade reduzida 50 % Percentagem da velocidade reduzida (de 0% a 99%) em relação à velocidade normal. O (SLow SPEEd) valor 0 corresponde à velocidade reduzida desactivada. Copyright © 2008 Somfy SAS. All rights reserved. -
Page 41: Menu De Lógicas (Logic)
Testes células Activação da verifi cação das células fotoeléctricas fotoeléctricas (tESt Phot) ON: comando activado OFF: comando não activado Copyright © 2008 Somfy SAS. All rights reserved. - Page 42 Tempo rápido ON: o FX24 calcula automaticamente o tempo de velocidade reduzida em função da automático velocidade do motor. O FX24 modifi ca o parâmetro "tempo rápido" para manter o tempo de (AUto FASt t IME) manobra do portão constante.
-
Page 43: Ensaios De Funcionamento
ENSAIOS DE FUNCIONAMENTO Verifi cação O FX24 efectua o controlo dos relés de funcionamento e dos dispositivos de segurança antes de efectuar os ciclos de abertura e fecho. Em caso de mau funcionamento, verifi car o correcto funcionamento dos dispositivos interligados e controlar a cablagem. -
Page 44: Diagnóstico
DIAGNÓSTICO Signifi cado das mensagens exibidas no ecrã Antes de aceder à lista dos menus, o ecrã do FX24 indica as informações seguintes: • Somfy • Nome do produto • Versão do software do FX24, • Número de ciclos efectuados (valor expresso em centenas). Durante as primeiras 100 manobras, o ecrã indica "0000". - Page 45 ______________________________________________________________________________________ Έλεγχος ΣΒΗΣΙΜΟ ΤΩΝ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ ΚΑΙ ΟΛΩΝ ΤΩΝ ΡΥΘΜΙΣΕΩΝ _________________________ Σβήσιμο όλων των τηλεχειριστηρίων Σβήσιμο όλων των ρυθμίσεων ΔΙΑΓΝΩΣΗ ________________________________________________________________________________________________________ Σημασία των μηνυμάτων που εμφανίζονται στην οθόνη ΑΠΟΜΑΚΡΥΝΣΗ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ ________________________________________________________ Copyright © 2008 Somfy SAS. All rights reserved.
-
Page 46: Γενικη Παρουσιαση
ασφαλείας της περιουσίας, των ατόμων και των παραπάνω προτύπων. Σε περίπτωση μη τήρησης αυτών των οδηγιών, η Somfy δεν φέρει καμία ευθύνη για ζημιές που τυχόν προκληθούν. Εμείς, η Somfy, δηλώνουμε ότι αυτό το προϊόν πληροί τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας... -
Page 47: Περιγραφη Του Προϊοντοσ
ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ Τομέας εφαρμογής Το FX24 προορίζεται για τον έλεγχο ενός ή δύο μοτέρ μέγιστης ισχύος 40 W για το άνοιγμα και το κλείσιμο αυλόπορτων. Κύριες λειτουργίες • Έλεγχος δύο μοτέρ χαμηλής τάσης και ισχύος μέχρι 40 W. •... -
Page 48: Παρουσίαση Του Ηλεκτρονικού Πίνακα Ελέγχου
Χρόνος φόρτισης μπαταρίας 12 έως 14 ώρες Το FX24 παρέχεται με κανονική ρύθμιση. Ο ηλεκτρονικός πίνακα ελέγχου διαθέτει μπλοκ ακροδεκτών που βγαίνει για ευκολία συντήρησης. Παραδίδεται με σειρά προκαλωδιωμένων διακλαδώσεων για ευκολία συντήρησης. Copyright © 2008 Somfy SAS. All rights reserved. -
Page 49: Εγκατασταση Του Πινακα Ελεγχου
να διαθέτει μέσο αποσύνδεσης όλων των πόλων, • να είναι εγκαταστημένη σύμφωνα με τα ισχύοντα πρότυπα ηλεκτρικής ασφάλειας. Τοποθέτηση του πίνακα ελέγχου Στερεώστε το FX24 στην κολόνα κάτω από το κινητήρα. Καλωδίωση ΣΥΝΔΕΣΗ ΤΩΝ ΠΕΡΙΦΕΡΙΚΩΝ ΣΤΟΙΧΕΙΩΝ Πορτοκαλί φως που αναβοσβήνει αυτόματα 24 V... -
Page 50: Φωτοκύτταρα
Ενεργοποίηση αυτόματου ελέγχου κυττάρων Απενεργοποίηση αυτόματου ελέγχου κυττάρων tESt Phot στο ON στο μενού LoGIc tESt Phot στο OFF στο μενού LoGIc Καλωδιακό πληκτρολόγιο με κωδικό Καλωδιακός διακόπτης με κλειδί Copyright © 2008 Somfy SAS. All rights reserved. -
Page 51: Ρυθμιση Παραμετρων
αλλαγή τιμής παραμέτρου + και – έξοδος από ενεργό μενού (ταυτόχρονο πάτημα) Οι πραγματοποιηθείσες αλλαγές επικυρώνονται με πάτημα του πλήκτρου OK. Με την έναρξη λειτουργίας του FX24, η οθόνη εμφανίζει πρώτα τις εξής πληροφορίες: • Somfy • Όνομα προϊόντος •... -
Page 52: Στιγμιαία Εκμάθηση
[3] Ελέγξτε τις κινήσεις της αυλόπορτας και την ενέργεια των τερμάτων διαδρομής. Εμφανίζεται το μήνυμα "Suc" δείχνοντας ότι ο χειρισμός έχει πράγματι γίνει. Αν η διαδικασία γίνει με άλλο τρόπο, εμφανίζεται το μήνυμα λάθους "nSuc" και ο χειρισμός δεν γίνεται. Copyright © 2008 Somfy SAS. All rights reserved. - Page 53 Αν στη συνέχεια τροποποιηθεί η ταχύτητα επιβράδυνσης, θα πρέπει να ξαναγίνει καινούργια στιγμιαία εκμάθηση. Αν γίνει αλλαγή παραμέτρων μετά από στιγμιαία εκμάθηση, ελέγξτε ότι η εγκατάσταση συμβαδίζει με τα πρότυπα ασφαλείας. ΣΕ ΑΥΤΟ ΤΟ ΣΤΑΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ, ΤΟ ΜΟΤΕΡ ΕΙΝΑΙ ΕΤΟΙΜΟ ΝΑ ΛΕΙΤΟΥΡΓΗΣΕΙ. Copyright © 2008 Somfy SAS. All rights reserved.
-
Page 54: Μενου Παραμετρων (Param)
κατώτερη τιμή στην παράμετρο "Γρήγορος χρόνος μοτέρ". Αν π.χ. η διάρκεια χειρισμού είναι 25 δευτ., εισάγοντας τιμή 20 δευτ., επιτυγχάνουμε 5 δευτ. επιβράδυνση. Ταχύτητα 50 % Ποσοστό ταχύτητας επιβράδυνσης (0% έως 99%) σε σχέση με την κανονική ταχύτητα. Η επιβράδυνσης τιμή 0 αντιστοιχεί στην απενεργοποιημένη επιβράδυνση. (SLow SPEEd) Copyright © 2008 Somfy SAS. All rights reserved. -
Page 55: Λογικα Μενου (Logic)
κατά το άνοιγμα, σταμάτημα κι έπειτα εκ νέου έναρξη της κίνησης εφόσον τα κύτταρα δεν καλύπτονται πλέον. Έλεγχος Ενεργοποίηση του ελέγχου των φωτοκυττάρων. φωτοκυττάρων ON: εντολή ενεργοποιημένη (tESt Phot) OFF: εντολή μη ενεργοποιημένη Copyright © 2008 Somfy SAS. All rights reserved. - Page 56 OFF: η αναβοσβήνουσα φωτεινή ένδειξη ανάβει ταυτόχρονα με την έναρξη των μοτέρ. Αυτόματος ON: το FX24 υπολογίζει αυτόματα τον χρόνο επιβράδυνσης ανάλογα με την ταχύτητα του γρήγορος χρόνος μοτέρ. Το FX24 αλλάζει την παράμετρο "γρήγορος χρόνος" διατηρώντας σταθερό το χρόνο...
-
Page 57: Δοκιμη Λειτουργιασ
ΔΟΚΙΜΗ ΛΕΙΤΟΥΡΓΙΑΣ Έλεγχος Το FX24 κάνει τον έλεγχο των ρελέ λειτουργίας και των συστημάτων ασφαλείας πριν εκτελέσει τους κύκλους ανοίγματος και κλεισίματος. Σε περίπτωση δυσλειτουργίας, επαληθεύστε τη σωστή λειτουργία των συνδεδεμένων συστημάτων και ελέγξτε την καλωδίωση. Κατά τις φάσεις ανοίγματος και κλεισίματος, η οθόνη εμφανίζει 4 ψηφία χωριζόμενα με μια τελεία, π.χ. 35.40. Τα ψηφία... -
Page 58: Διαγνωση
ΔΙΑΓΝΩΣΗ Σημασία των μηνυμάτων που εμφανίζονται στην οθόνη Πριν αποκτήσετε πρόσβαση στη λίστα των μενού, η οθόνη του FX24 εμφανίζει τις εξής πληροφορίες: • Somfy • Όνομα προϊόντος • Έκδοση λογισμικού του FX24 • Αριθμός πραγματοποιηθέντων κύκλων (τιμή σε εκατοντάδες). Κατά τους 100 πρώτους χειρισμούς, η οθόνη εμφανίζει... - Page 60 Tunisia : Somfy Tunisia (60) 3 228 74743 (45) 65 32 57 93 (216) 98303603 Mexico : Somfy Mexico SA de CV Finland : Somfy Nordic AB Finland Turkey : Somfy Turkey (52) 55 5576 3421 (358) 9 57 130 230...
