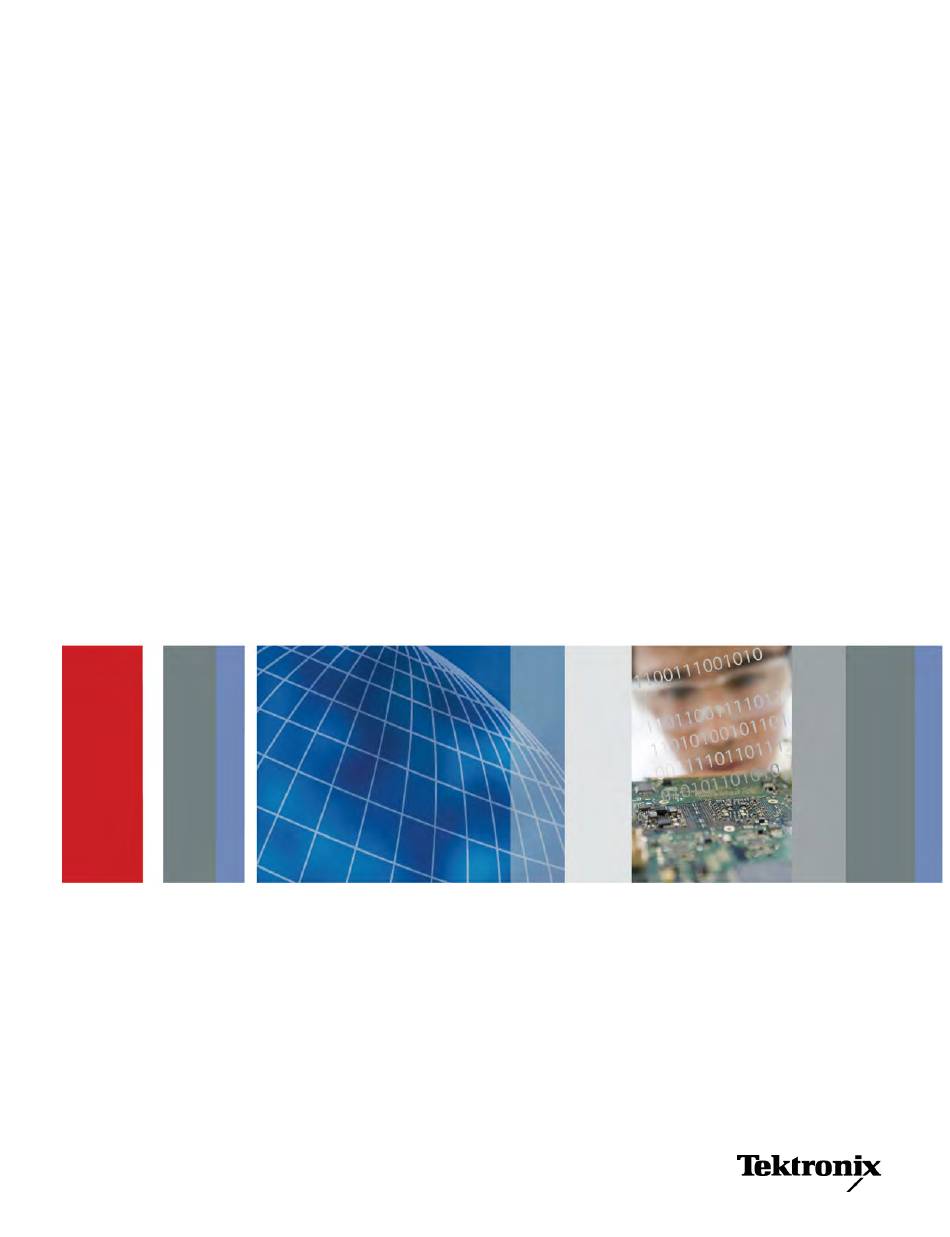

TBS1000 Series
Digital Storage Oscilloscopes
ZZZ
Installation and Safety Manual
*P071309901*
071-3099-01

Advertisement

Table of Contents
loading

Related Manuals for Tektronix TBS1000 Series

Summary of Contents for Tektronix TBS1000 Series

  • Page 1 TBS1000 Series Digital Storage Oscilloscopes Installation and Safety Manual *P071309901* 071-3099-01...
  • Page 3 TBS1000 Series Digital Storage Oscilloscopes Installation and Safety Manual www.tektronix.com 071-3099-01...
  • Page 4 Copyright © Tektronix. All rights reserved. Licensed software products are owned by Tektronix or its subsidiaries or suppliers, and are protected by national copyright laws and international treaty provisions. Tektronix products are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all previously published material.

  • Page 5: Table Of Contents

    TPP0101 and TPP0201 Series 10X Passive Probes Information..........Connecting the Probe to the Oscilloscope ..............Compensating the Probe ..................Connecting the Probe to the Circuit ................ Standard Accessories ..................Optional Accessories ..................Specifications....................Performance Graphs ..................Safety Summary ....................TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 6 性能グラフ ................... TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 7 技术规格 ................... TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 8 字体许可证 ................... . . TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 9: General Safety Summary

    Do Not Operate With Suspected Failures. If you suspect that there is damage to this product, have it inspected by qualified service personnel. Avoid Exposed Circuitry. Do not touch exposed connections and components when power is present. TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 10 DANGER indicates an injury hazard immediately accessible as you read the marking. WARNING indicates an injury hazard not immediately accessible as you read the marking. CAUTION indicates a hazard to property including the product. The following symbol(s) may appear on the product: TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 11: Compliance Information

    IEC 61000-4-4:2004. Electrical fast transient/burst immunity IEC 61000-4-5:2001. Power line surge immunity IEC 61000-4-6:2003. Conducted RF immunity IEC 61000-4-11:2004. Voltage dips and interruptions immunity EN 61000-3-2:2006. AC power line harmonic emissions EN 61000-3-3:1995. Voltage changes, fluctuations, and flicker TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 12 Complies with the EMC provision of the Radiocommunications Act per the following standard, in accordance with ACMA: Declaration of Conformity – EMC CISPR 11:2003. Radiated and Conducted Emissions, Group 1, Class A, in accordance with EN 61326-1:2006 and EN 61326-2-1:2006. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 13: Safety Compliance

    The area is protected from direct sunshine, rain, or direct wind. Pollution Degree 4. Pollution that generates persistent conductivity through conductive dust, rain, or snow. Typical outdoor locations. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 14: Environmental Considerations

    Restriction of Hazardous This product is classified as an industrial monitoring and control instrument, and is not required to comply with the substance restrictions of the recast RoHS Substances Directive 2011/65/EU until July 22, 2017. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 15: Getting Started

    Getting Started Getting Started TBS1000 Series Digital Storage Oscilloscopes are small, lightweight, benchtop instruments, which you can use to take ground-referenced measurements. Model Channels Bandwidth Sample rate Display TBS1022 25 MHz 500 MS/s Color 40 MHz TBS1042 500 MS/s Color...

  • Page 16: Functional Check

    Push the 1 channel 1 menu button on the front panel twice to remove channel 1, push the 2 channel 2 menu button to display channel 2, and repeat steps 2 and 3. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 17: Probe Safety

    The wizard helps you adjust the compensation for voltage probes (usually with a screw on the probe body or probe connector) and set the factor for the Attenuation option for each channel, such as in the 1 ► Probe ► Voltage ► Attenuation option. TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 18 2. Push the PROBE CHECK button and follow the directions on the screen. 3. After you verify that the probe functions and is compensated properly, connect the probe to the Ext Trig BNC. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 19: Manual Probe Compensation

    For example, to match a probe set to 10X connected to CH 1, push the 1 ► Probe ► Voltage ► Attenuation option, and select 10X. NOTE. The default setting for the Attenuation option is 10X. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 20: Current Probe Scaling

    To compensate the signal path, disconnect any probes or cables from the input connectors. Then, access the Utility ► Do Self Cal option, and follow the directions on the screen. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 21: Firmware Updates Through The Internet

    1. Push the Utility ► System Status option, and write down the firmware version number of the oscilloscope. 2. From your computer, access the www.tektronix.com web site and check if a newer version of oscilloscope firmware is available. 3. If there is a newer version of firmware, download the firmware file from the web page.

  • Page 22: Operating Basics

    Operating Basics Operating Basics The front panel is divided into easy-to-use functional areas. This chapter provides you with a quick overview of the controls and the information displayed on the screen. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 23: Display Area

    Operating Basics Display Area In addition to displaying waveforms, the display is filled with many details about the waveform and the oscilloscope control settings. TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 24 11. Readout shows window time base setting if it is in use. 12. Readout shows trigger source used for triggering. 13. Icon shows selected trigger type as follows: Edge trigger for the rising edge. Edge trigger for the falling edge. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 25: Using The Menu System

    When you push a front-panel button, the oscilloscope displays the corresponding menu on the right side of the screen. The menu shows the options that are available when you push the unlabeled option buttons directly to the right of the screen. TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 26 To select an option, push the corresponding button. Action Radio Page Selection Circular List TRIGGER HELP ACQUIRE Type Coupling Page Edge Sample Page Down Peak Detect TRIGGER Average Type Coupling Video TRIGGER Type Coupling Pulse Ground TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 27: Vertical Controls

    1 & 2 Menu. Displays the Vertical menu selections and toggles the display of the channel waveform on and off. Scale (1 & 2). Selects vertical scale factors. Math. Displays waveform math operations menu and toggles the display of the math waveform on and off. Horizontal Controls TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 28: Trigger Controls

    Trig View. Displays the trigger waveform in place of the channel waveform while you hold down the Trig View button. Use this to see how the trigger settings affect the trigger signal, such as trigger coupling. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 29: Menu And Control Buttons

    Trigger Type option is set to Video and the Sync option is set to Line Number Pulse width Sets the width of the pulse when the Trigger Type option is set to Pulse TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 30 Starts the print operation to a PictBridge compatible printer, or performs the Save function to the USB flash drive. Save. An LED indicates when the print button is configured to save data to the USB flash drive. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 31: Input Connectors

    Wait until the LED stops to remove the drive. PROBE COMP. Probe compensation output and chassis reference. Use to electrically match a voltage probe to the oscilloscope input circuit.(See page 11, Manual Probe Compensation.) TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 32: Installing The Pc Communications Software On A Pc

    Operating Basics Installing the PC Communications Software on a PC Before you connect the oscilloscope to a PC with Tektronix OpenChoice PC Communications Software, download that software from www.tektronix.com/software and install it on your PC. CAUTION. If you connect the oscilloscope to your PC before you install the software, the PC will not recognize the oscilloscope.
  • Page 33 Do NOT search for the hardware to install on the web. 6. For a Windows XP systems, follow these steps: a. If you see the Tektronix PictBridge Device dialog box, click Cancel. b. When prompted, select the option that tells Windows NOT to connect to Windows Update, and click Next.
  • Page 34 9. If Windows asks you to insert a CD, click Cancel. 10. Run the PC Communications software on your PC. 11. If the oscilloscope and PC do not communicate, refer to the PC Communications online help and documentation. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 35: Specifications

    Specifications Specifications All specifications apply to the TBS1000 series models. TPP0101 and TPP0201 probe specifications appear in Appendix B. To verify that the oscilloscope meets specifications, the oscilloscope must first meet the following conditions: The oscilloscope must have been operating continuously for twenty minutes within the specified operating temperature.
  • Page 36 Depth 124.1 mm (4.88 in) Weight Requirements that follow are nominal: Stand alone instrument 2.0 kg (4.4 lbs) With accessories 2.2 kg (4.9 lbs) When packaged for domestic shipment 3.6 kg (8 lbs) TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 37: Tpp0101 And Tpp0201 Series 10X Passive Probes Information

    10X attenuation. They are designed for use with TBS1000 oscilloscopes. These oscilloscopes have 20 pF of input capacitance. The compensation range of these probes is 15–25 pF. The probes have no user- or Tektronix-serviceable parts. WARNING. Do not float the TPP0101 and TPP0201 probes on any oscilloscope.

  • Page 38: Connecting The Probe To The Circuit

    fingers behind the finger guard of the probe body and accessories. To reduce risk of shock, ensure the ground lead and ground spring are fully mated before connecting the probe to the circuit under test. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 39: Standard Accessories

    Attach the spring to the ground band on the probe tip. You can bend the spring out to ~0.75 in. away from the signal test point. Reorder Tektronix part number 016-2028-xx (2 ea.) Adjustment tool Reorder Tektronix part number 003-1433-xx TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 40: Optional Accessories

    5% to 95% relative humidity (%RH) up to +30 °C (86 °F), 5% to Operating and 65% RH above +30° C up to +55 °C (131 °F) Non-Operating Altitude 3.0 km (10,000 ft) maximum Operating 12.2 km (40,000 ft) maximum Nonoperating TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 41: Performance Graphs

    Compliance was demonstrated to the following specification as listed Conformity in the Official Journal of the European Communities: Low Voltage Directive 2006/95/EC: EN61010-031: 2002 UL61010-031;2007 Safety Standards CAN/CSA C22.2 No. 61010-031-07 IEC61010-031; IEC 61010-031/A1:2008 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 42: Safety Summary

    Directive 2002/96/EC on waste electrical and electronic equipment (WEEE). For more information about recycling options, check the Support/Service section of the Tektronix Web site (www.tektronix.com). Safety Summary Review the following safety precautions to avoid injury and prevent damage to this product or any products connected to it.
  • Page 43 CAUTION. Caution statements identify conditions or practices that could result in damage to this product or other property. Symbols on the Product. These symbols may appear on the product: TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 44: Accessories

    CAT II. RM2000B Rackmount Kit. The RM2000B Rackmount Kit lets you install a TBS1000 series oscilloscope into an industry-standard 19 inch rack. The rackmount kit requires seven inches (18 cm) of vertical rack space. You can turn the oscilloscope power on or off from the front of the rackmount kit. The rackmount kit does not have slide-out capability.
  • Page 45 Manual . The programmer manual (077-0444-XX, English) provides command and syntax information. TBS1000 Series Digital Storage Oscilloscope Service Manual. The service manual (077-0772-XX, English) provides module-level repair information. TBS1000 Series Digital Storage Oscilloscope User Manuals. The user manual is available in these languages: English, 077-0760-XX French, 077-0761-XX...

  • Page 46: Cleaning

    2. Use a soft cloth dampened with water to clean the oscilloscope. Use an aqueous solution of 75% isopropyl alcohol for more efficient cleaning. CAUTION. To avoid damage to the surface of the oscilloscope or probes, do not use any abrasive or chemical cleaning agents. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 47: Font Licenses

    Font Licenses Font Licenses The following license agreements cover Asian fonts used in the TBS1000 series oscilloscopes. Copyright © 1988 The Institute of Software, Academia Sinica. Correspondence Address: P.O.Box 8718, Beijing, China 100080. Permission to use, copy, modify, and distribute this software and its documentation...
  • Page 48 CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS FONT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 49: 安全にご使用いただくために

    本製品を接地してください。 : 本製品は、電源コードのグランド線を使用して 接地します。 感電を避けるため、グランド線をアースに接続する必要がありま す。 本製品の入出力端子に接続する前に、製品が正しく接地されていること を確認してください。 すべての端子の定格に従ってください。 : 火災や感電の危険を避けるため に、本製品のすべての定格とマーキングに従ってください。 本製品に電源を 接続する前に、定格の詳細について、製品マニュアルを参照してください。 プローブの基準リードは、グランドにのみ接続してください。 共通端子を含むどの端子にも、その端子の最大定格を超える電位をかけない でください。 電源を切断してください。 : 電源スイッチにより、電源を切断します。スイッチ の位置については、取扱説明書を参照してください。電源スイッチをさえぎら ないでください。このスイッチは常にアクセス可能であることが必要です。 カバーを外した状態で動作させないでください。 : カバーやパネルを外した状 態で本製品を動作させないでください。 故障の疑いがあるときは動作させないでください。 : 本製品に故障の疑いが ある場合、資格のあるサービス担当者に検査してもらってください。 露出した回路への接触は避けてください。 : 電源がオンのときに、露出した 接続部分やコンポーネントに触れないでください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 50 安全にご使用いただくために 湿気の多いところでは動作させないでください。: 爆発性のあるガスがある場所では使用しないでください。: 製品の表面を清潔で乾燥した状態に保ってください。: 適切に通気してください。 : 適切な通気が得られるような製品の設置方法の 詳細については、マニュアルの設置方法を参照してください。 本マニュアル内の用語 本マニュアルでは、次の用語を使用します。 警告： 人体や生命に危害をおよぼすおそれのある状態や行為を示します。 注意： 本製品やその他の接続機器に損害を与える状態や行為を示します。 本製品に関する記号と用 本製品では、次の用語を使用します。 語 DANGER: ただちに人体や生命に危険をおよぼす可能性があることを示し ます。 WARNING: 人体や生命に危険をおよぼす可能性があることを示します。 CAUTION: 本製品を含む周辺機器に損傷を与える可能性があることを示 します。 本製品では、次の記号を使用します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 51: 適合性に関する情報

    United Kingdom 本製品は住居区域以外での使用を目的としたものです。住居区域で使用すると、電磁干 渉の原因となることがあります。 本製品をテスト対象に接続した状態では、この規格が要求するレベルを超えるエミッショ ンが発生する可能性があります。 ここに挙げた各種 EMC 規格に確実に準拠するには、高品質なシールドを持つインタフェー ス・ケーブルが必要です。 IEC 61000-4-3 に規定の放射無線周波電磁界の干渉を受けた場合、本機器は 1.0 div 以下の 波形変位および 2.0 div 以下の p-p ノイズ増加を生じます。 IEC 61000-4-6 に規定の伝導性無線周波の干渉を受けた場合、本機器は、本機器は 0.5 div 以 下の波形変位および 1.0 div 以下の p-p ノイズ増加を生じます。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 52: 安全性

    UL 61010-1:2004 年第 2 版。電子計測機器および試験用機器の標準規 格。 関のリスト CAN/CSA-C22.2 No.61010-1:2004：測定、制御、および研究用途の電子 カナダ規格 装置に対する安全基準、第 1 部。 その他の基準に対する IEC 61010-1:2001：測定、制御、および実験用途の電子装置に対する安 全基準。 適合性 機器の種類 テスト機器および計測機器。 安全クラス クラス 1 - アース付き製品。 汚染度 製品内部およびその周辺で発生する可能性がある汚染の尺度です。通常、 製品の内部環境は外部環境と同じとみなされます。製品は、その製品に指定 されている環境でのみ使用してください。 汚染度 1。汚染なし、または乾燥した非導電性の汚染のみが発生します。 このカテゴリの製品は、通常、被包性、密封性のあるものか、クリーン・ルー ムでの使用を想定したものです。 汚染度 2。通常、乾燥した非導電性の汚染のみが発生します。ただし、結 露によって一時的な導電性が発生することもまれにあります。これは、標準 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 53: 環境条件について

    機器のリサイクル: 本製品の製造には天然資源が使用されています。この製 品には、環境または人体に有害となる可能性のある物質が含まれているため、 製品を廃棄する際には適切に処理する必要があります。有害物質の放出を防 ぎ、天然資源の使用を減らすため、機材の大部分を再利用またはリサイクル できる適切な方法で処理してください。 この記号は、本製品が WEEE（廃棄電気・電子機器）およびバッテリ に関する Directive 2002/96/EC および 2006/66/EC に基づき、EU の諸要件に準拠していることを示しています。リサイクル方法につ いては、Tektronix の Web サイト（www.tektronix.com）の「Service & Support」を参照してください。 有害物質に関する規制 この製品は産業用監視および制御装置に分類されるため、2017 年 7 月 22 日までは、改正 RoHS Directive 2011/65/EU による含有制限への準拠は求め られません。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 54: はじめに

    きます。また、Utility（ユーティリティ） ► Language（言語）オプションを選択する と、いつでも言語を選択できます。 設置 電源コード オシロスコープに付属している電源コードだけを使用してください。「付録 B：ア クセサリ」に、スタンダード・アクセサリとオプショナル・アクセサリを示しています。 電源 90 ～ 264 VAC 、45 ～ 66 Hz を供給する電源を使用してください。400 Hz 電源の場合、電源は 90 ～ 132 VAC 、360 ～ 440 Hz を出力する必要があ ります。 セキュリティ・ループ 保管場所からオシロスコープを持ち去られないようにするには、通常のラップ トップ・コンピュータ用の盗難防止ロックを使用するか、本体に設けられている ケーブル穴に盗難防止ケーブルを通してください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 55: 機能チェック

    ON/OFF（オン／オフ）ボタン 1. オシロスコープの電源をオンにします。 DEFAULT SETUP（工場出荷時設定）ボタ ンを押します。 プローブ・オプションのデフォルトの減衰 設定は 10X です。 DEFAULT SETUP（工場出荷時設 定）ボタン PROBE COMP（プローブ補正） 2. TPP0101 または TP0201 型プローブをオシ ロスコープのチャンネル 1 に接続します。 接続するには、プローブのコネクタのスロッ トと CH 1 BNC のキーを揃えて押し込み、 右に回して固定します。 プローブ・チップと基準リードを PROBE COMP（プローブ補正）端子に接続します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 56: プローブの安全性

    に、手順 2 と手順 3 を繰り返します。 プローブの安全性 プローブを使用する前に、プローブの定格をチェックしてください。 TPP0101 および TPP0201 型プローブ本体には、感電を防ぐための指ガード があります。 指ガード 警告： プローブ使用時の感電を避けるために、指はプローブ本体のガードの 後ろに置いてください。 プローブの使用中の感電を避けるために、プローブが電圧ソースに接続され ている間はプローブ・ヘッドの金属部分に触らないでください。 プローブをオシロスコープに接続したら、接続を行う前にグランド端子をグラン ドに接続します。 電圧プローブ・チェック・ウィザード プローブ・チェック・ウィザードを使用すると、電圧プローブが正常に動作して いることを確認できます。このウィザードは、電流プローブはサポートしていま せん。 このウィザードは、電圧プローブを補正（通常はプローブ本体またはコネクタ 上にあるネジを使用）する場合や、各チャンネルの減衰オプション（1 ► Probe （プローブ） ► Voltage（電圧） ► Attenuation（減衰）オプションなど）で定数を設 定する場合に役立ちます。 電圧プローブを入力チャンネルに接続するたびにプローブ・チェック・ウィザー ドを実行してください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 57 注： プローブ・チェック・ウィザードは、1X、10X、20X、50X、および 100X のプ ローブに使用できます。500X や 1000X のプローブ、または EXT TRIG（外部 トリガ）コネクタに接続されるプローブには使用できません。 注： プロセスが完了すると、プローブ・チェック・ウィザードは、Probe（プロー ブ）オプション以外のオシロスコープ設定を、PROBE CHECK（プローブ・チェッ ク）ボタンを押す前の状態に戻します。 EXT TRIG（外部トリガ）入力で使用するプローブの補正を行うには、次の手順 を実行します。 1. プローブを、いずれかの入力チャンネル・コネクタ（チャンネル 1 など）に 接続します。 2. PROBE CHECK（プローブ・チェック）ボタンを押してスクリーンの指示に従 います。 3. プローブが機能していて適切に補正されていることを確認したら、プロー ブを EXT TRIG（外部トリガ）コネクタに接続します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 58: プローブの手動補正

    1. 1 ► Probe（プローブ） ► Voltage（電圧） ► Attenuation（減衰）オプションを押し、10X を選択します。TPP0101 および TPP0201 型 プローブをオシロスコープのチャンネル 1 に接続します。プローブ・フックチップを使 用する場合は、チップをプローブにしっか り差し込んで取り付け、適切に接続されて いることを確認してください。 2. プローブ・チップを PROBE COMP（プローブ 補正）~5V@1kHz 端子に取り付け、基準リー ドを PROBE COMP（プローブ補正）シャー シ端子に取り付けます。チャンネルを表示 し、AUTOSET（オートセット）ボタンを押しま す。 表示される波形の形を確認します。 補正過多 補正不足 適切な補正 必要に応じて、プローブを調整します。 必要に応じて手順を繰り返します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 59: プローブの減衰設定

    スイッチの設定は 1X と 10X です。 減衰比スイッチ 注： 減衰比スイッチが 1X に設定されている場合、P2220 型プローブは、オシ ロスコープの帯域幅を 6 MHz に制限します。オシロスコープの全帯域幅を使 用するには、スイッチを 10X に設定します。 電流プローブ・スケール 電流プローブは、電流に比例した電圧信号をもたらします。オシロスコープが 電流プローブのスケールに適合するよう設定する必要があります。スケールの デフォルト値は 10 A/V です。 たとえば、CH 1 に接続する電流プローブのスケールを設定するには、1 ► Probe （プローブ） ► Current（電流） ► Scale（スケール）オプションを押し、適切な値 を選択します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 60: 自己校正

    5. オシロスコープの前面にある USB フラッシュ・ドライブ・ポートに USB フラッ シュ・ドライブを挿入します。 6. オシロスコープで、Utility（ユーティリティ） ► File Utilities（ユーティリティ） ► - more - page 2 of 2（- 次へ - 2/2 ページ） ► Update Firmware（Firmware の更新）オプション・ボタンを押します。 ファームウェアを更新するのに数分間かかります。 ファームウェアの更新が完了すると、任意のボタンを押すよう求められます。 ファームウェアの更新が完了するまでは、USB フラッシュ・ドライブを抜いたり、 オシロスコープの電源をオフにしないでください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 61: 基本操作

    基本操作 基本操作 フロント・パネルは、使いやすいように機能別に分けられています。この章では、 コントロールおよびスクリーンに表示される情報について簡単に説明します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 62: 表示領域

    基本操作 表示領域 ディスプレイには、波形だけでなく、波形についてのさまざまな詳細情報や、 オシロスコープのコントロール設定も表示されます。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 63 ンを完了しました。 オシロスコープはオート・モードであり、トリガなしで波 形を取り込んでいます。 オシロスコープは、スキャン・モードで連続的に波形 データを取り込んで表示しています。 3. このマーカは、水平トリガ位置を示します。マーカの位置を調整するには、 Horizontal（水平軸）の Position（位置）ノブを回します。 4. このリードアウトは、中央の目盛の時間を示します。トリガ時間がゼロです。 5. このマーカは、エッジまたはパルス幅のトリガ・レベルを示します。 6. このスクリーン上のマーカは、表示されている波形のグランド基準ポイント を示します。マーカがない場合、チャンネルは表示されません。 7. この矢印アイコンは、波形が反転されていることを示します。 8. このリードアウトは、チャンネルの垂直軸スケール・ファクタを示します。 9. B アイコンは、チャンネルの帯域幅が制限されていることを示します。 10. このリードアウトは、メイン時間軸の設定を示します。 11. このリードアウトは、ウィンドウ時間軸の設定（使用されている場合）を示し ます。 12. このリードアウトは、トリガに使用されているトリガ・ソースを示します。 13. このアイコンは、選択されているトリガの種類を示します。次の種類がありま す。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 64 14. このリードアウトは、エッジまたはパルス幅のトリガ・レベルを示します。 15. 表示領域には、役に立つメッセージが表示されます。一部のメッセージは 3 秒間だけ表示されます。 保存されている波形を呼び出すと、このリードアウトには、"RefA 1.00V 500µs" のように、リファレンス波形についての情報が表示されます。 16. このリードアウトは、日付と時刻を示します。 17. このリードアウトは、トリガ周波数を示します。 オシロスコープのスクリーンの下部にあるメッセージ領域（前図の項目番号 15） メッセージ領域 には、次のような役に立つ情報が表示されます。 他のメニューへのアクセス方法。たとえば、TRIG MENU ボタンを押すと、 次のコメントが表示されます。 ホールドオフは水平軸メニューで設定してください。 次に必要と思われる操作。たとえば、Measure（波形測定）ボタンを押すと、 次のコメントが表示されます。 オプションボタンを押して項目を変更してください。 オシロスコープが実行した動作を示す情報。たとえば、DEFAULT SETUP （工場出荷時設定）ボタンを押すと、次のコメントが表示されます。 初期設定が呼出されました。 波形に関する情報。たとえば、AUTOSET（オートセット）ボタンを押すと、次 のコメントが表示されます。 CH1 で方形波またはパルスを検出しました。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 65: メニュー・システムの使用

    基本操作 メニュー・システムの使用 オシロスコープのユーザ・インタフェースは、メニュー構造を通して特定の機能 に簡単にアクセスできるよう設計されています。 フロント・パネル・ボタンを押すと、オシロスコープのスクリーンの右側に、対応 するメニューが表示されます。メニューでは、スクリーンの右側にあるラベル表 示のないオプション・ボタンを押したときに使用できるオプションが示されます。 メニュー・オプションを表示するには、複数の方法があります。 ページ（サブメニュー）の選択：一部のメニューには、上のオプション・ボタ ンを押してサブメニューを選択する形式のものがあります。上のオプション・ ボタンを押すたびに、サブメニューのオプションが切り替わります。たとえ ば、Trigger（トリガ）メニューの一番上のオプション・ボタンを押すと、サブメ ニューの表示が Edge（エッジ）、Video（ビデオ）、Pulse（パルス）の順に切 り替わります。 循環リスト：オプション・ボタンを押すたびに、パラメータは違う値に設定され ます。たとえば、1（チャンネル 1 メニュー）ボタンを押し、続いて一番上の オプション・ボタンを押すと、垂直軸（チャンネル）の Coupling（入力結合） オプションが順番に切り替わります。 リストによっては、汎用ノブを使用してオプションを選択できます。汎用ノブ が使用できる場合はヒント・ラインに示され、汎用ノブが有効のときは、ノブ の横にある LED が点灯します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 66: 垂直軸コントロール

    TRIGGER HELP ACQUIRE Type Coupling Page Edge Sample Page Down または または Peak Detect TRIGGER Average Type Coupling Video または または TRIGGER Type Coupling Pulse Ground （GND） 垂直軸コントロール 垂直軸のオーバーレンジ（クリッピング）: 測定のリードアウトに ? が表示され た場合は、無効な値であることを示しています。これは、波形がスクリーンの範 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 67: 水平軸コントロール

    1 、2 Menu（メニュー）: 垂直軸のメニュー項目を表示し、チャンネル波形の表 示のオンとオフを切り替えます。 Scale（スケール）（1、2）: 垂直軸スケール・ファクタを選択します。 Math（演算）: 波形演算操作メニューを表示し、演算波形の表示のオンとオフ を切り替えます。 水平軸コントロール Position（位置）: すべてのチャンネルおよび演算波形の水平位置を調整しま す。このコントロールの分解能は、時間軸の設定によって異なります。 注： 水平位置を大きく調整するには、Horizontal（水平軸）の Scale（スケール） ノブを大きな値にし、水平位置を変更した後、Horizontal（水平軸）の Scale（ス ケール）ノブを元の値に戻します。 Horiz: Horizontal Menu（水平軸メニュー）を表示します。 Set to Zero（標準位置）: 水平位置をゼロに設定します。 Scale（スケール）: メイン時間軸またはウィンドウ時間軸の、1 目盛当たりの水 平時間（スケール・ファクタ）を選択します。Window Zone（範囲指定）が有効に なっている場合は、ウィンドウの時間軸を変化させてウィンドウ・ゾーンの幅を 変更します TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 68: トリガ・コントロール

    基本操作 トリガ・コントロール Level（レベル）: エッジ・トリガまたはパルス・トリガを使用しているときには、 Level（レベル）ノブは、波形を取り込むために信号が超える必要のある振幅レ ベルを設定します。 TRIG MENU: Trigger Menu（トリガ・メニュー）が表示されます。 Set To 50%（50% 振幅）: トリガ・レベルを、トリガ信号のピーク間の垂直方向の 中央に設定します。 Force Trig（強制トリガ）: トリガ信号の有無に関係なく、アクイジションを完了し ます。このボタンは、アクイジションがすでに停止している場合は無効です。 TRIG VIEW（トリガ波形表示）: このボタンを押している間は、チャンネル波形 の代わりにトリガ波形が表示されます。 トリガ・カップリングなど、トリガ設定がト リガ信号に与える影響を確認するために使用します。 メニュー・ボタンとコントロール・ボタン 汎用ノブ TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 69 呼出） ル、波形ファイル、およびスクリー ン・イメージの保存または呼び出 しとして設定します。 ファイル選択 保存するセットアップ・ファイル、 波形ファイル、またはイメージ・ ファイルを選択したり、呼び出す セットアップ・ファイルまたは波形 ファイルを選択します。 ソース Trigger（トリガ部） トリガの種類オプションが Edge （エッジ）に設定されている場合 に、ソースを選択します。 ビデオ・ライン番 トリガの種類オプションが Video 号 （ビデオ）に設定され、Sync（同 期）オプションが Line Number （Line 番号）に設定されている場 合は、オシロスコープを特定のラ イン番号に設定します。 パルス幅 トリガの種類オプションが Pulse （パルス）に設定されている場合 は、パルスの幅を設定します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 70 になると、横にある LED が点灯します。 SAVE/RECALL（保存／呼出）: セットアップと波形についての Save/Recall Menu（保存／呼出メニュー）が表示されます。 Measure（波形測定）: 自動測定メニューが表示されます。 Acquire（波形取込）: Acquire Menu（波形取込メニュー）が表示されます。 Ref（REF メニュー）: オシロスコープの不揮発性メモリに保存されているリファレ ンス波形をすばやく表示または非表示にする、Reference Menu（REF メニュー） を表示します。 Utility（ユーティリティ）: Utility Menu（ユーティリティ・メニュー）が表示されま す。 Cursor（カーソル）: Cursor Menu（カーソル・メニュー）が表示されます。Cursor Menu（カーソル・メニュー）を終了してもカーソルは表示されていますが（Type （項目）オプションが Off（オフ）に設定されていない場合）、カーソルを調節す ることはできません。 Display（表示）: Display Menu（表示メニュー）が表示されます。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 71: 入力コネクタ

    Single（単発波形）: （シングル・シーケンス）単一の波形を取り込んだ後、停止 します。 RUN/STOP（実行/停止）: 波形を連続して取り込むか、アクイジションを停止 します。 PictBridge 互換プリンタへの印刷操作を開始するか、USB フラッシュ・ドライ ブへの保存機能を実行します。 Save（保存）: USB フラッシュ・ドライブにデータを保存するようにPrint（印刷） ボタンが設定されていると、LED が点灯します。 入力コネクタ 1 & 2: 波形表示用の入力コネクタです。 EXT TRIG（外部トリガ）: 外部トリガ・ソース用の入力コネクタです。トリガ・ソー ス（Ext または Ext/5）を選択するには、Trigger Menu（トリガ・メニュー）を使用 します。トリガ・カップリングなど、トリガ設定がトリガ信号に与える影響を確認す るには、TRIG VIEW（トリガ波形表示）ボタンを押し続けます。 フロント・パネルのその他のコネクタ USB フラッシュ・ドライブ・ポート TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 72: Pc への Pc 通信ソフトウェアのインストール

    オシロスコープを PC に接続してから PC 通信ソフトウェアをインストー ルすると、オシロスコープは PC に認識されません。オシロスコープは不明なデ バイスとして識別されるため、PC とオシロスコープとの通信は行われません。 これを防ぐには、通信ソフトウェアを PC にインストールしてから、オシロスコー プを PC に接続します。 注： 最新バージョンの PC 通信ソフトウェアがインストールされていることを確 認してください。 オシロスコープ用ソフトウェアは、当社のソフトウェア・ファインダ・ホームページ から入手できます。 PC 通信ソフトウェアをインストールするには、次の手順を実行します。 1. PC で OpenChoice ソフトウェアを実行します。InstallShield ウィザードが画 面に表示されます。 2. スクリーンの指示に従ってください。 3. InstallShield ウィザードを終了します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 73: Pc への接続

    (64 ページ 「PC への PC 通信ソフトウェアのインストール」 参照)。 注： ソフトウェアはオシロスコープを PC に接続する前にインストールする必要 があります。 オシロスコープを PC に接続するには、次の手順を実行します。 1. オシロスコープの電源をオンにします。 2. USB ケーブルの片側を、オシロスコープの後部にある USB デバイス・ポー トに挿入します。 3. PC の電源をオンにします。 4. ケーブルの逆側を、PC 上の USB ポートに挿入します。 5. "新しいハードウェアが見つかりました" というメッセージが表示された場合 は、新しいハードウェアの検出ウィザードによって示されるスクリーンの指 示に従ってください。 インストールするハードウェアを Web で検索しないでください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 74 手順 c で USB Test and Measurement Device が表示されない場合や、 Windows でソフトウェア・ドライバが見つからない場合は、OpenChoice デスクトップ・ソフトウェアが正しくインストールされていません。 このような場合は、Cancel（キャンセル）をクリックして新しいハードウェ アの検出ウィザードを終了します。ウィザードが完了しないようにしてく ださい。 オシロスコープから USB ケーブルを抜き、OpenChoice デスクトップ・ソ フトウェアをインストールします。 オシロスコープをもう一度 PC に接続し、手順 6a、6b、6c、および 6d を 実行します。 Finish（終了）をクリックします。 g. Test and Measurement Device というタイトルのダイアログが表示された ら、Windows で実行する処理を選択して OK をクリックします。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 75 Windows でソフトウェア・ドライバが見つからない場合は、ソフトウェアが 正しくインストールされていません。 このような場合は、Cancel（キャンセル）をクリックして新しいハードウェ アの検出ウィザードを終了します。ウィザードが完了しないようにしてく ださい。 オシロスコープから USB ケーブルを抜き、ソフトウェアをインストールし ます。 オシロスコープをもう一度 PC に接続し、手順 7a、7b、および 7c を実 行します。 8. メッセージが表示されたら、Finish（終了）をクリックします。 9. CD の挿入を要求されたら、Cancel（キャンセル）をクリックします。 10. PC 側で PC 通信ソフトウェアを実行します。 11. オシロスコープと PC が互いに通信しない場合は、PC 通信ソフトウェアの オンライン・ヘルプとドキュメントを参照してください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 76: オシロスコープの仕様

    115 VAC RMS ±10%；400 Hz 電力消費量 30 W 未満（90 ～ 264 VAC 入力） 環境条件 温度 動作時 0 ℃ ～ +50 ℃、最大勾配 5 ℃/min、結露なし、高度 3,000 m 以下 非動作時 -40 ℃ ～ +71 ℃、最大勾配 5 ℃/min 冷却方法 対流冷却 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 77: Tpp0101 および Tpp0201 シリーズ受動プローブ（100 Mhz/200 Mhz 10X）に関する情報

    TPP0101 および TPP0201 シリーズ受動プローブ（100 MHz/200 MHz 10X）に関する情報 TPP0101 および TPP0201 シリーズの 10X 受動プローブは、10 X 減衰、高イ ンピーダンスの受動プローブです。これらのプローブは TBS1000 シリーズの オシロスコープ用に設計されています。これらのオシロスコープの入力容量は 20 pF です。 プローブの補正レンジは 15 ～ 25 pF です。 これらのプローブには、お客様や当社で修理できる部品はありません。 警告： TPP0101 または TPP0201 シリーズのプローブは、オシロスコープの機 種を問わず、浮かせた状態では使用しないでください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 78: プローブとオシロスコープの接続

    以下の図に示すようにプローブを接続します。 プローブの補正 オシロスコープの入力特性には個々に差異があるため、オシロスコープ上で プローブをあるチャンネルから別のチャンネルに接続し直した後は、プローブ の低周波数補正を調節しなければならない場合があります。 校正済みの 1 KHz 方形波（1 ms/div で表示）の立上りエッジと立下りエッジの 間で顕著な差異が認められる場合は、以下の手順を実行して低周波数補正 を最適化してください。 1. 測定に使用するオシロスコープのチャンネルにプローブを接続します。 2. オシロスコープのフロント・パネルにあるプローブ補正出力端子にプロー ブを接続します。 感電を避けるために、オシロスコープの Probe Comp 信号への接続は、 警告： この調節を行うときのみにしてください。 3. Autoset（オートセット）を押すか、その他の方法でオシロスコープを調節し、 安定した波形表示が得られるようにします。 4. 上部が完全に平坦な方形波（下図を参照）がディスプレイに表示されるま で、プローブのトリマを調整します。 警告： 感電を避けるため、補正値の調節には絶縁の施された調節ツールの みを使用してください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 79: プローブと測定回路の接続

    TPP0101 および TPP0201 シリーズ受動プローブ（100 MHz/200 MHz 10X）に関する情報 プローブと測定回路の接続 被測定回路との接続には、プローブに付属のスタンダード・アクセサリを使用 します。 警告： プローブやアクセサリの使用時の感電を避けるために、プローブ本体 やアクセサリの指ガードの先には絶対に指を出さないようにしてください。 感電を避けるため、プローブを被測定回路に接続する前に、グランド・リードと グランド・スプリングが完全に噛み合っていることを確認してください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 80: スタンダード・アクセサリ

    追加注文時の当社部品番号： 016-0633-xx（5 対） フック・チップ フック・チップをプローブ・チップ にかぶせ、次にフックを回路に接 続します。 追加注文時の当社部品番号： 013-0362-xx ワニ口クリップ付きグランド・リード リードを確実にプローブ・ヘッドの グランドに接続し、次に回路のグ ランドに接続します。 追加注文時の当社部品番号： 196-3521-xx グランド・スプリング 接地経路のインダクタンスによる 高周波信号のアベレーションを最 小限に抑え、高い信号忠実度で の測定を可能にします。 スプリングをプローブ・チップのグ ランド・バンドに取り付けます。ス プリングを曲げて、信号テスト・ポ イントから最大 0.75 インチまで離 すことができます。 追加注文時の当社部品番号： 016-2028-xx（2 個） 調整ツール 追加注文時の当社部品番号： 003-1433-xx TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 81: オプショナル・アクセサリ

    システム入力抵抗 @DC <12 pF <12 pF システム入力容量 <3.5 ns <2.3 ns システム立上り時間（代 表値） ～ 6.1 ns ～ 6.1 ns 伝搬遅延 300 V CAT II 300 V CAT II 最大入力電圧 1.3 m 1.3 m ケーブル長 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 82: 性能グラフ

    -51 ℃～ +71 ℃（-60 ﾟF ～ +160 ﾟF） 非動作時 湿度 +30 ℃（86 ﾟF）以下で相対湿度 5% ～ 95%、+30 ℃ ～ 動作時および非動作 +55 ℃（131 ﾟF）で相対湿度 5% ～ 65% 時 高度 最高 3.0 Km（10,000 フィート） 動作時 最高 12.2 Km（40,000 フィート） 非動作時 性能グラフ TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 83: 安全にご使用いただくために

    機器のリサイクル：本製品は WEEE Directive 2002/96/EC （廃棄 電気・電子機器に関する指令）に基づく EU の諸要件に準拠し ています。リサイクル方法の詳細については、当社 Web サイト （www.tektronix.com）の「Support/Service」を参照してください。 安全にご使用いただくために 人体への損傷を避け、本製品や本製品に接続されている製品の破損を防止 するために、安全性に関する次の注意事項をよくお読みください。安全のため に、指示に従って本製品を使用してください。プローブやアクセサリを指定外 の方法で使用すると感電または出火の危険があります。 出火や人体への損傷を グランド基準のオシロスコープの使用: グランド基準のオシロスコープ（TBS シ リーズ・オシロスコープなど）で使用する場合、本プローブの基準リードを浮か 避けるには せないでください。基準リードは接地電位（0 V）に接続しなければなりません。 接続と切断の手順を守ってください: 被測定回路にプローブを接続する前に、 プローブ出力を計測機器に接続してください。プローブ入力とプローブの基 準リードを被測定回路から切断した後で、プローブを測定機器から切断してく ださい。 感電を避けてください: プローブと検査リードは、電源に接続されている間は 接続または切断しないでください。 すべての端子の定格に従ってください: 火災や感電の危険を避けるために、 本製品のすべての定格とマーキングに従ってください。本製品に電源を接続 する前に、定格の詳細について、製品マニュアルを参照してください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 84 TPP0101 および TPP0201 シリーズ受動プローブ（100 MHz/200 MHz 10X）に関する情報 感電を避けてください: プローブのアクセサリを使用する際、測定カテゴリおよ び電圧定格を含め、プローブやアクセサリの最も低い定格を超えないようにし てください。 プローブとアクセサリを検査してください: 使用前に、プローブとアクセサリに 損傷（プローブ本体、アクセサリ、ケーブル被覆の断線、亀裂、欠陥など）がな いことを確認してください。損傷がある場合には使用しないでください。 湿気の多いところでは使用しないでください: 爆発しやすい環境では動作させないでください: 製品の表面を清潔で乾燥した状態に保ってください: このマニュアルでは次の用語を使用します。 安全に関する用語と記号 警告： 人体や生命に危害をおよぼすおそれのある状態や行為を示します。 注意： 本製品やその他の接続機器に損害を与えるおそれのある状態や行為 を示します。 本製品の記号: 本製品は以下の記号に注意してご使用ください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 85: アクセサリ

    マニュアル・ブラウザ CD-ROM：この CD には、詳細な製品情報が収 録されています（063-4479-XX）。 オプショナル・アクセサリ P6101B 型 1X 受動電圧プローブ： P6101B 型プローブは帯域幅 15 MHz、 定格電圧 300 V CAT II のプローブです。 RM2000B 型ラックマウント・キット：RM2000B 型ラックマウント・キットを使用 すると、TBS1000 シリーズ・オシロスコープを業界標準の 19 インチ・ラックに 設置できます。このラック・キットでは、ラックの上下間隔を 7 インチ（18 cm） 確保する必要があります。ラック・キットの前面から、オシロスコープの電源 のオン／オフを切り換えることができます。スライドアウト機構はありません。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 86 オプション A10 型、中国 220 V、50 Hz、161-0304-00 オプション A11 型、インド 230 V、50 Hz、161-0400-00 オプション A12 型、ブラジル 127/220 V、60 Hz、161-0357-00 TEK-USB-488 型アダプタ：この GPIB アダプタを使用すると、オシロス コープを GPIB コントローラに接続できます。 ソフト・ケース： オシロスコープ本体を保護するだけでなく、プローブ、電 源コードおよびマニュアル類を収納できます。 トランジット・ケース： オシロスコープを持ち運ぶ際に、振動や衝撃、湿気 などから機器を保護するハード・ケースです。 このトランジット・ケースに収 める場合には、本体をまずソフト・ケースに入れてください。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 87: クリーニング

    クリーニング クリーニング 一般的な注意事項 LCD ディスプレイに直射日光が当たる場所に長時間オシロスコープを保管ま たは放置しないでください。 注意： スプレーや液体、溶剤に接触させないでください。オシロスコープやプ ローブが損傷する可能性があります。 クリーニング 動作状況に応じた頻度でオシロスコープとプローブを検査してください。外部 表面の汚れを落とすには、次の手順を実行します。 1. 乾いた柔らかい布で、オシロスコープとプローブの表面についた塵を落とし ます。ガラスのディスプレイ・フィルタを傷つけないように注意してください。 2. 水で湿らせたやわらかい布を使用して、オシロスコープの汚れを拭き取りま す。75% イソプロピル・アルコール水溶剤を使用すると汚れがよく落ちます。 注意： 研磨剤や化学洗浄剤は使用しないでください。オシロスコープやプロー ブの表面が損傷する可能性があります。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 88: フォントのライセンス

    BAEKMUK BATANG は Hwan Design Inc. の 登 録 商 標 で す 。 BAEKMUK GULIM は Hwan Design Inc. の登録商標です。BAEKMUK DOTUM は Hwan Design Inc. の登録商標です。BAEKMUK HEADLINE は Hwan Design Inc. の 登録商標です。 © Copyright 2000-2001 /efont/ The Electronic Font Open Laboratory.All rights reserved. TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 89 フォントのライセンス 以下の条件が満たされる場合、ソース形式およびバイナリ形式で再配布して 使用することが、変更の有無を問わず許可されます。 ソース・コードの再配布時には、上記の著作権情報、この条件のリスト、お よび以下の免責条項を記載しなければなりません。 バイナリ形式での再配布時には、再配布によって提供されるドキュメントお よびその他の資料に、上記の著作権情報、この条件のリスト、および以下 の免責条項を転載しなければなりません。 チームの名前、貢献者の名前のいずれについても、事前に書面による具 体的な許可を得ずに、本フォントから派生された製品の保証や奨励のため に使用することはできません。 本フォントは、チームおよび貢献者によって、"現状のまま" 提供され、商業性 および特定目的に対する合致に関する黙示的な保証など、明示または暗示 を含むいかなる保証も行いません。チームまたは貢献者は、いかなる場合に も、あらゆる直接的損害、間接的損害、付随的損害、特殊な損害、懲罰的損 害、または結果的損害に対して責任を負わないものとします。損害には、代替 品またはサービスの購入、使用機会、データ、または利益の損失、あるいは業 務の中断が含まれますが、これらに限定されません。その損害がどのように生 じ、いかなる責任理論に基づいているかを問わず、本フォントの使用によって 何らかの形で生じた契約、無過失責任、または（過失等を含む）不法行為のい ずれの状況においても、そうした損害の可能性が予告されていた場合を含め て責任を否認します。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 90: 常规安全概要

    将产品接地。 : 本产品通过电源线的接地导线接地。为避免电击，必须将 接地导线与大地相连。在对本产品的输入端或输出端进行连接之前，请务 必将本产品正确接地。 遵守所有终端额定值。 : 为避免火灾或电击，请遵守产品上的所有额定值 和标记。在对产品进行连接之前，请首先查阅产品手册，了解有关额定值 的详细信息。 只能将探头基准导线连接到大地。 对任何终端（包括公共终端）施加的电压不要超过该终端的最大额定值。 断开电源。 : 电源开关可以使产品断开电源。请参阅有关位置的说明。不 要挡住电源开关；此电源开关必须能够随时供用户使用。 切勿开盖操作。 : 请勿在外盖或面板打开时运行本产品。 怀疑产品出现故障时，请勿进行操作。 : 如果怀疑本产品已损坏，请让合 格的维修人员进行检查。 远离外露电路。 : 电源接通后，请勿接触外露的线路和元件。 请勿在潮湿环境下操作。: 请勿在易燃易爆的环境中操作。: 请保持产品表面清洁干燥。: 请适当通风。 : 有关如何安装产品使其保持适当通风的详细信息，请参阅 手册中的安装说明。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 91: 符合性信息

    产品上可能出现以下符号： 符合性信息 此部分列出仪器符合的 EMC（电磁兼容性）、安全和环境标准。 EMC 符合性 EC 符合性声明 - EMC 符合 2004/108/EC 指令有关电磁兼容性的要求。已证明符合《欧洲共同体 公报》中所列的以下技术规范： EN 61326-1:2006, EN 61326-2-1:2006: 测量、控制和实验室用电气设备 1 2 3 的 EMC 要求。 CISPR 11:2003。 放射和传导发射量，1 组，A 类 IEC 61000-4-2:2001。 静电放电抗扰性 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 92: 安全符合性

    CISPR 11:2003 。 放 射 和 传 导 发 射 量 ， 1 组 ， A 类 ， 依 照 EN 61326-1:2006 和 EN 61326-2-1:2006。 安全符合性 EC 符合声明 - 低电压 经证明符合《欧洲共同体官方公报》中所列的以下技术规格： 低电压指令 2006/95/EC。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 93 品，通常进行封装、密封或将其置于干净的房间中。 污染度 2。通常只发生干燥、非传导性污染。偶尔会发生由凝结引起 的临时传导。典型的办公室/家庭环境属于这种情况。只有不使用产品 时，才会发生临时凝结。 污染度 3。 传导性污染，或由于凝结而使干燥、非传导性污染变为传 导性污染。这些场所建有遮盖设施，温度或湿度不受控制。此类区域 不会直接接触阳光、雨水或自然风。 污染度 4。通过传导性的尘埃、雨水或雪产生永久的传导性污染。户 外场所通常属于这种情况。 安装（过压）类别说明 本产品的端子可能有不同的安装（过压）类别指定。安装类别包括： 测量类别 IV。 用于在低压安装电源处进行的测量。 测量类别 III。 用于在建筑安装中进行的测量。 测量类别 II。 用于在与低压安装直接相连的电路上进行的测量。 测量类别 I。 用于在未直接连接到干线的电路上进行的测量。 过压类别 过压类别 II（如 IEC 61010-1 定义） TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 94: 环境注意事项

    产品报废处理 回收仪器或元件时，请遵守下面的规程： 设备回收: 生产本设备需要提取和使用自然资源。如果对本产品的报废处 理不当，则该设备中包含的某些物质可能会对环境或人体健康造成伤害。 为避免将有害物质释放到环境中，并减少对自然资源的使用，建议采用适 当的方法回收本产品，以确保大部分材料可以正确地重复使用或回收。 此符号表示按照 Directives 2002/96/EC 和 2006/66/EC，该产品 符合欧盟对废旧电子电气设备 (WEEE) 和电池的适用法规。有关 回收选件的信息，请查看 Tektronix 网站 (www.tektronix.com) 上的 Support/Service（支持/服务）部分。 有害物质限制 本产品归类于工业监视和控制仪器，不需要遵守改版 RoHS 指令 2011/65/EU （截至 2017 年 7 月 22 日）中的物质限制。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 95 选附件。 电源 请使用电压为 90 到 264 VAC 且频率为 45 到 66 Hz 的电源。 如果 使用频率为 400 Hz 的电压，则其电压必须为 90 到 132 VAC ，频率为 360 到 440 Hz。 安全带 请使用标准的笔记本计算机安全锁，或将安全电缆穿过内置的电缆槽来固 定示波器。 安全电缆槽 安全锁孔 电源线 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 96: 功能检查

    位。 将探头端部和基准导线连接到“探头补 偿”终端上。 3. 按下“自动设置”按钮。几秒钟后，可看 到显示一条约 5 V 峰-峰值的 1 kHz 方 波。 按两次前面板 1 通道 1 菜单按钮删除 通道 1，按 2 通道 2 菜单按钮显示通 道 2，重复步骤 2 和 3。 探头安全性 使用探头之前，请查看并遵守探头的额定值。 TPP0101/TPP0201 探头本体周围的防护装置可保护手指免受电击。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 97: 电压探头检查向导

    螺丝），设置每个通道“衰减”选项的系数，例如通过 1 ► “探头” ► “电压” ► “衰减”选项。 每次将电压探头连接到输入通道时，都应该使用探头检查向导。 要使用探头检查向导，请按下 PROBE CHECK（探头检测）按钮。如果电压 探头连接正确、补偿正确，而且示波器“垂直”菜单中的“衰减”选项设 置与探头相匹配，则示波器就会在屏幕的底部显示一条“合格”信息。否 则，示波器会在屏幕上显示一些指示，指导纠正这些问题。 说明： 探头检查向导适用于 1X、10X、20X、50X 和 100X 探头。不适用 于 500X 和 1000X 探头，也不适用于连接到 Ext Trig（外部触发）BNC 的探头。 说明： 该过程完成之后，探头检查向导将示波器设置恢复到您按下 PROBE CHECK（探头检测）按钮之前的设置（“探头”选项除外）。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 98: 手动探头补偿

    TPP0101/TPP0201 探 头 连 接 到 示 波 器 上 的通道 1。如果使用探头钩式端部，请 确保钩式端部牢固地插在探头上。 2. 将探头端部连接到 PROBE COMP ~5V@1kHz （探头补偿 ~5V@1kHz）端子上，将基准 引线连接到 PROBE COMP（探头补偿）机 箱端子上。显示通道，然后按下“自动 设置”按钮。 3. 检查所显示波形的形状。 过补偿 补偿不足 补偿正确 4. 如有必要，请调整探头。 必要时重复操作。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 99: 探头衰减设置

    电流探头提供与电流成比例的电压信号。 您需要设置示波器来匹配电流 探头的比例。 默认的刻度是 10 A/V。 例如，要设置连接到 CH1 的电流探头的比例，请按下 1 ► “探头” ► “电流” ► “比例”选项，然后选择一个适当的值。 自校正 自校正程序可以以最大测量精度优化示波器信号路径。 您可以随时运行 该程序，但当环境温度变化达 5℃ (9℉) 或以上时，应始终运行该程序。 此过程大概需要两分钟。 为了校准更精确，请打开示波器电源，然后等待 20 分钟以确保示波器预 热。 要补偿信号路径，请断开输入连接器上连接的任何探头或电缆。然后，访 问 Utility（辅助功能） ► “自校正”选项，并遵照屏幕上的指示进行 操作。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 100: 通过 Internet 更新固件

    2. 通过计算机访问 www.tektronix.com 网站，检查是否有可用的示波器 固件新版本。 3. 如果有固件新版本，请从该网页下载固件文件。 可能需要解压下载的文件。 4. 将固件文件复制到 USB 闪存驱动器的根文件夹。 5. 将 USB 闪存驱动器插入示波器前端的 USB 闪存驱动器端口。 6. 按下示波器的 Utility（辅助功能） ► “文件功能” ► “- 更多 - 2/2 页” ► “更新固件”选项按钮。 更新固件可能需要几分钟时间。 固件更新完成时，示波器将提示您按下按钮。固件更新完成之前，不得拔 出 USB 闪存驱动器，或关闭示波器电源。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 101: 基本操作

    基本操作 基本操作 前面板被分成几个易于操作的功能区。 本章提供了有关控制方法的简要 说明以及屏幕显示信息。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 102: 显示区域

    基本操作 显示区域 除显示波形外，显示屏上还含有很多关于波形和示波器控制设置的详细信 息。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 103 示波器处于自动方式并在无触发状态下采集波形。 在扫描模式下示波器连续采集并显示波形。 3. 标记显示水平触发位置。旋转“水平位置”旋钮可以调整标记位置。 4. 显示中心刻度处时间的读数。 触发时间为零。 5. 显示边沿或脉冲宽度触发电平的标记。 6. 屏幕上的标记指明所显示波形的地线基准点。 如没有标记，不会显示 通道。 7. 箭头图标表示波形是反相的。 8. 读数显示通道的垂直刻度系数。 9. A B 图标表示通道带宽受限制。 10. 读数显示主时基设置。 11. 如使用视窗时基，读数显示视窗时基设置。 12. 读数显示触发使用的触发源。 13. 采用图标显示以下选定的触发类型： 上升沿的边沿触发。 下降沿的边沿触发。 行同步的视频触发。 场同步的视频触发。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 104: 使用菜单系统

    示波器的屏幕底部显示一个信息区域（上图中项目号为 15），提供以下 几种有用的信息： 访问另一菜单的方法，例如按下“触发菜单”按钮时： 请利用水平菜单调整触发释抑 建议可能要进行的下一步操作，例如按下 Measure（测量）按钮时： 按显示屏按钮以改变测量 有关示波器所执行操作的信息，例如按下 Default Setup（默认设置） 按钮时： 已调出厂家设置 波形的有关信息，例如按下“自动设置”按钮时： 在 CH1 上检测到正方形波或脉冲 使用菜单系统 示波器的用户界面设计用于通过菜单结构方便地访问特殊功能。 按下前面板按钮，示波器将在屏幕的右侧显示相应的菜单。 该菜单显示 直接按下屏幕右侧未标记的选项按钮时可用的选项。 示波器使用下列几种方法显示菜单选项： 页面（子菜单）选择：对于某些菜单，可使用顶端的选项按钮来选择两 个或三个子菜单。每次按下顶端按钮时，选项都会随之改变。例如，按 下“触发”菜单中的顶部按钮时，示波器会循环显示“边沿”、“视 频”和“脉冲宽度”触发子菜单。 循环列表：每次按下选项按钮时，示波器都会将参数设为不同的值。 例如，按下 1（通道 1 菜单）按钮，然后按下顶端的选项按钮，即可 在“垂直（通道）耦合”各选项间切换。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 105: 垂直控制

    峰值检测 或 或 触发 平均值 类 型 耦 合 视 频 或 或 触发 类 型 耦 合 脉 冲 接 地 垂直控制 纵向测量过量程（削波）: 测量读数中的显示 ? 表示无效值。这可能因 为波形超出屏幕范围（过量程）。请调整垂直比例，以确保读数有效。 位置 (1 & 2): 可垂直定位波形。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 106: 水平控制

    基本操作 1 & 2 菜单: 显示“垂直”菜单选择项并打开或关闭对通道波形显示。 刻度 (1 & 2): 选择垂直刻度系数。 数学: 显示波形数学运算菜单，并打开和关闭对数学波形的显示。 水平控制 位置: 调整所有通道和数学波形的水平位置。这一控制的分辨率随时基设 置的不同而改变。 说明： 要对水平位置进行大幅调整，可将“水平标度”旋钮旋转到较大 数值，更改水平位置，然后再将“水平标度”旋钮转到原来的数值。 水平: 显示 HORIZ MENU（水平菜单）。 设置为零: 将水平位置设置为零。 标度: 为主时基或视窗时基选择水平的时间/分度（刻度系数）。如果“视 窗设定”已启用，则通过更改视窗时基可以改变视窗宽度。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 107: 触发"控制

    基本操作 “触发”控制 位置: 使用边沿触发或脉冲触发时，“位置”旋钮设置采集波形时信号所 必须越过的幅值电平。 触发菜单: 显示 TRIG MENU（触发菜单）。 设为 50%: 触发电平设置为触发信号峰值的垂直中点。 强制触发: 不管触发信号是否适当，都完成采集。 如采集集已停止，则 该按钮不产生影响。 Trig View（触发视图）: 按下 Trig View（触发视图）按钮时，显示触发 波形而不是通道波形。可用此按钮查看触发设置对触发信号的影响，例如 触发耦合。 菜单和控制按钮 多用途旋钮 关于菜单和按钮控制的详细信息，请参阅“参考”一章。 多用途旋钮: 通过显示的菜单或选定的菜单选项来确定功能。 激活时， 相邻的 LED 变亮。 下表列出所有功能。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 108 垂直 ► 探头 ► 电 值项 对于某个通道菜单（例如通道 压 ► 衰减 1 菜单），设置示波器中的衰 减系数 垂直 ► 探头 ► 电 值项 对于某个通道菜单（例如通道 流 ► 比例 1 菜单），设置示波器中的比例 自动量程: 显示“自动量程”菜单，并激活或禁用自动量程功能。 自动 量程激活时，相邻的 LED 变亮。 Save/Recall（保存/调出）: 显示设置和波形的 Save/Recall（保存/调出） 菜单。 Measure（测量）: 显示“自动测量”菜单。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 109: 输入连接器

    自动设置（AutoSet）: 自动设置示波器控制状态，以产生适用于输出信 号的显示图形。 Single（单次）: （单次序列）采集单个波形，然后停止。 运行/停止: 连续采集波形或停止采集。 启动打印到 PictBridge 兼容打印机的操作，或执行“保存”到 USB 闪 存驱动器功能。 保存: LED 指示何时将打印按钮配置为将数据储存到 USB 闪存驱动器。 输入连接器 1 & 2: 用于显示波形的输入连接器。 Ext Trig（外部触发）: 外部触发信源的输入连接器。使用“触发菜单”选 择 Ext 或 Ext/5 触发源。按住 Trig View（触发视图）按钮来查看诸如 “触发耦合”之类的触发设置对触发信号的影响。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 110: 其他前面板项

    对于具有 LED 的闪存驱动器，将数据存储到驱动器或从驱动检索数据时， LED 会闪烁。 请等待 LED 熄灭后再拔出驱动器。 探头补偿: 探头补偿输出及底座基准。 用于使电压探头与示波器输入电 手动探头补偿 路互相匹配。( 见第90页， 在 PC 上安装 PC Communications 软件 在使用 Tektronix OpenChoice PC Communications 软件将示波器与 PC 连 接之前，请先从 www.tektronix.com/software 下载该软件，将其安装到 PC 上。 注意： 如果在安装该软件之前将示波器连接到 PC，则 PC 将无法识别该 示波器。PC 会将此示波器标记为未知设备，无法与示波器进行通信。要...

  • Page 111: 连接到 Pc

    在 PC 上安装 PC Communications 软件 ( 见第102页， 说明： 将示波器连接到 PC 之前，必须安装该软件。 要将示波器连接到 PC，请执行以下步骤： 1. 打开示波器电源。 2. 将 USB 电缆的一端插入示波器后面的 USB 设备端口。 3. 打开 PC 电源。 4. 将电缆的另一端插入 PC 上所需的 USB 端口。 5. 如果出现发现新硬件消息，请按照屏幕发现新硬件向导的指示进行操 作。 请勿在网站上搜索要安装的硬件。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 112 基本操作 6. 对于 Windows XP 系统，请执行以下步骤： a. 如果 出现“Tektronix PictBridge 设 备” 对话框 ，请单 击“ 取 消”。 b. 出现系统提示时，请选择选项不让 Windows 连接 Windows 更新， 然后单击“下一步”。 c. 在下一个窗口中，应出现刚刚安装的 USB 测试和测量设备软件。如果 看不到 USB 测试和测量设备软件，则表示没有正确安装 OpenChoice 桌面软件。 d. 选择自动安装软件的选项（建议选项），然后单击 Next（下一 步）。 Windows 安装示波器驱动程序。 e. 如果在步骤 c 中看不到 USB Test and Measurement Device（USB 测试和测量设备），或者...
  • Page 113 测试和测量设备），或者 Windows 找不到驱动程序，则表示没有 正确安装该软件。 在这些情况下，请单击“取消”退出“发现新硬件”向导。禁止向 导完成。 从示波器上拔出 USB 电缆，然后安装软件。 将示波器重新连接到 PC，然后执行步骤 7a、7b 和 7c 中的操作。 8. 出现系统提示时，请单击“完成”。 9. 如果 Windows 提示您插入 CD，请单击“取消”。 10. 在 PC 上运行 PC Communications 软件。 11. 如果示波器和 PC 无法进行通信，请参考 PC 通信在线帮助和文档。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 114: 技术规格

    完整范围：100 至 240 VAC RMS ±10%，安装类别 II（覆盖范围 90 至 264 VAC）；50/60 Hz。 115 VAC RMS ±10%；400 Hz。 功率消耗 90 至 264 VAC 输入时低于 30 W。 环境 温度 工作状态 0℃ 至 +50℃，最大梯度 5℃/ 分钟，无凝结，最高海拔 3000m 非工作状态下 -40℃ 至 +71℃，最大梯度 5℃/分钟 冷却方式 对流冷却 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 115: Tpp0101 及 Tpp0201 系列 100 及 200 Mhz 10X 无源探头信息

    TPP0101 及 TPP0201 系列 100 及 200 MHz 10X 无源探头信息 TPP0101 和 TPP0201 系列 10X 无源探头是高阻抗无源探头，带 10X 衰 减。其设计适用于 TBS1000 示波器。这些示波器输入电容为 20 pF。 这些探头的补偿范围是 15 – 25 pF。 探头中没有可供用户或 Tektronix 维修的部分。 警告： 在任何示波器上都不要使 TPP0101 和 TPP0201 探头浮地。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 116: 将探头连接到示波器

    TPP0101 及 TPP0201 系列 100 及 200 MHz 10X 无源探头信息 将探头连接到示波器 如下所示连接探头。 补偿探头 由于示波器输入特性不同，将探头在示波器的通道之间调换时，探头的低 频补偿可能需要调整。 如果在 1 ms/分度处显示的 1 kHz 校准方波显示出上升和下降边沿之间存 在显著差异，请执行以下步骤来优化低频补偿。 1. 将探头连接到计划用于测量的示波器通道上。 2. 将探头连接到示波器前面板上的探头补偿输出端子。 警告： 为避免电击，仅在进行这项调节时才连接到示波器上的 Probe Comp （探头补偿）信号。 3. 按下“自动设置”或以其他方式调整示波器，使其显示一条稳定波形。 4. 调整探头的微调电容器，直至在显示器上看到一个完美的平顶方波。 （见插图。） 警告： 为避免电击，在进行补偿调整时一定要使用绝缘的调整工具。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 117: 将探头连接到电路

    TPP0101 及 TPP0201 系列 100 及 200 MHz 10X 无源探头信息 将探头连接到电路 使用探头附带的标准附件来连接电路。 警告： 在使用探头或附件时为了避免电击，应保持手指处于探头本体和 附件的手指防护装置的后面。 为降低电击风险，确保接地引线和接地弹簧完全匹配后再将探头连接到被 测电路上。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 118: 标准附件

    重新订购 Tektronix 部件号 013-0362-xx 接地引线，带鳄鱼夹 将引线固定到探头头部接地上， 然后固定到电路接地上。 重新订购 Tektronix 部件号 196-3521-xx 接地弹簧 接地弹簧能最大程度降低因接 地路径的电感所造成的高频信 号异常，为测量提供良好的信 号保真度。 将弹簧连接到探头端部上的接 地带上。可将弹簧搬弯离开信 号测试点约 19 毫米（0.75 英 寸）。 重新订购 Tektronix 部件号 016-2028-xx（各 2） 调节工具 重新订购 Tektronix 部件号 003-1433-xx TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 119: 可选附件

    工作状态 –51℃ 至 +71℃（–60℉ 至 +160℉） 非工作状态 湿度 5% 到 95% 相对湿度 (%RH)，不高于 +30℃；5% 到 工作与非工作状态 65% RH，+30℃ 到 +55℃（131℉） 海拔高度 最大 3.0 km (10,000 ft) 工作状态 最大 12.2 km (40,000 ft) 非工作状态 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 120: 性能图

    TPP0101 及 TPP0201 系列 100 及 200 MHz 10X 无源探头信息 性能图 表 15: 认证和符合性 特性 说明 EC 一致性声明 经证明符合《欧洲共同体官方公报》中所列的以下技 术规范： 低电压指令 2006/95/EC： EN61010-031： 2002 UL61010-031;2007 安全标准 CAN/CSA C22.2 No. 61010-031-07 IEC61010-031; IEC 61010-031/A1:2008 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 121: 安全概要

    的更多信息，请查看 Tektronix 网站 (www.tektronix.com) 上 的 Support/Service（支持/服务）部分。 安全概要 详细阅读下列安全性预防措施，以避免人身伤害，并防止损坏本产品或 与本产品连接的任何产品。为避免可能的危险，请务必按照规定使用本产 品。不按规定使用探头或附件可能导致电击或火灾。 避免火灾或人身伤害 以地参考的示波器使用: 在与以地参考的示波器（例如 TBS 系列示波器） 配合使用时，不要将此探头的参考引线浮地。参考引线必须连接到大地电 势 (0 V)。 正确连接和断开: 将探头连接到被测电路之前，先将探头输出端连接到测 量仪器。将探头与测量仪器断开之前，请先将探头输入端及探头基准导线 与被测电路断开。 避免电击: 探头或测试导线连接到电压源时请勿插拔。 遵循所有终端额定值: 为避免火灾或电击危险，请遵循产品上所有的额定 值和标记说明。在连接产品之前，请先查看产品手册，了解额定值的详细 信息。 避免电击: 在使用探头附件时，禁止超过探头或其附件的最低额定值（以 较小者为准），包括测量类别和电压额定值。 检查探头和附件: 在每次使用之前，请检查探头和附件是否损坏（探头本 体、附件、电缆外壳等内的割裂、破损、缺陷）。如果损坏，请勿使用。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 122 TPP0101 及 TPP0201 系列 100 及 200 MHz 10X 无源探头信息 请勿在潮湿环境下操作: 请勿在易燃易爆的气体中操作: 请保持产品表面清洁干燥: 本手册中使用的安全术 本手册中可能使用以下术语： 语和符号术语。 警告： “警告”声明指出可能会造成人身伤害或危及生命安全的情况或 操作。 注意： “注意”声明指出可能对本产品或其他财产造成损坏的情况或操 作。 产品上的符号: 产品上可能使用以下符号： TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 123 器型号（带宽高于 100 MHz ）的发货标准配置。 TBS1000 系列示波器安装和安全手册。 包含一本印刷手册 (071-3099-XX)。请参见“可选附件”了解以电子格式提供的手册 清单。 客户文档浏览器光盘。此光盘提供其他产品信息 (063-4479-XX)。 可选附件 P6101B 1X 无源电压探头。P6101B 探头具有其额定电压为 300 V CAT II 的 15 MHz 带宽。 RM2000B 机架安装套件。RM2000B 机架安装套件可将 TBS1000 系列示 波器安装到行业标准的 19 吋机架上。机架安装套件要求有七英寸 (18 cm) 的垂直机架空间。可从机架安装套件的前面打开或关闭示 波器的电源。机架安装套件没有滑出功能。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 124 选件 A6，日本 100 V，50/60 Hz，161–0342–00 选件 A10，中国 220 V、50 Hz，161-0304-00 选件 A11，印度 230 V，50 Hz，161-0400-00 选件 A12，巴西 127/220 V，60 Hz，161-0357-00 TEK-USB-488 适配器。通过 GPIB 适配器，可以将示波器连接到 GPIB 控制器。 软箱。软箱 (AC2100) 可保护示波器以免受损，并提供了放置探 头、电源线和手册的空间。 搬运箱。将示波器从一个地方运输到另一个地方时，搬运箱 (HCTEK4321) 可以保护设备免受碰撞、振动、挤压和潮湿。 要求将软 箱装在搬运箱中。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 125: 日常保养

    清洁 清洁 日常保养 存放或放置示波器时，请勿使液晶显示器长时间受阳光直射。 注意： 为避免损坏示波器或探头，请勿将其置于雾气、液体或溶剂中。 清洁 按照操作条件的要求，经常检查示波器和探头。请按照下述步骤清洁仪器 的外表面： 1. 使用不起毛的抹布清除示波器和探头外部的浮尘。请千万小心以避免 刮擦到光洁的显示器滤光材料。 2. 使用一块用水浸湿的软布清洁示波器。要更彻底地清洁，可使用 75% 异丙醇的水溶剂。 注意： 为避免损坏示波器或探头的表面，请勿使用任何磨蚀性试剂或化 学清洁试剂。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

  • Page 126: 字体许可证

    Hwan Design Inc. 的注册商标。BAEKMUK DOTUM 是 Hwan Design Inc. 的 注册商标。BAEKMUK HEADLINE 是 Hwan Design Inc. 的注册商标。 © 版权所有 2000-2001 /efont/ The Electronic Font Open Laboratory。 保留所有权利。 允许在经过或不经过修改的情况下，再分发和使用源代码以及二进制形 式，但前提条件是必须满足下列条件： 再分发源代码时必须保留上述版权声明、本条件列表及以下免责声明。 再分发二进制形式时必须在分发附带的文档和/或其他材料中复制上述 版权声明、本条件列表及以下免则声明。 未经事先明确的书面许可，不得使用团队的名称或其贡献者的姓名来 签署或宣传由本字体派生的产品。 TBS1000 Series Oscilloscopes Installation and Safety Manual...
  • Page 127 字体许可证 本字体由团队及其贡献者以“现状”提供，拒绝任何明示或暗示的保证， 包括但不限于对用于特殊目的的适销性或适用性的暗示保证。 在任何情 况下，团队或贡献者对因使用本字体引起的任何直接、间接、偶然或后续 的损害（包括但不限于取得替代产品或服务；无法使用、数据遗失或利益 损失；或业务中断），无论成因或任何责任理论、无论此责任为因合约关 系、无过失责任或违约责任，即使已警告过发生这种损害的可能性。 TBS1000 Series Oscilloscopes Installation and Safety Manual...

Table of Contents
