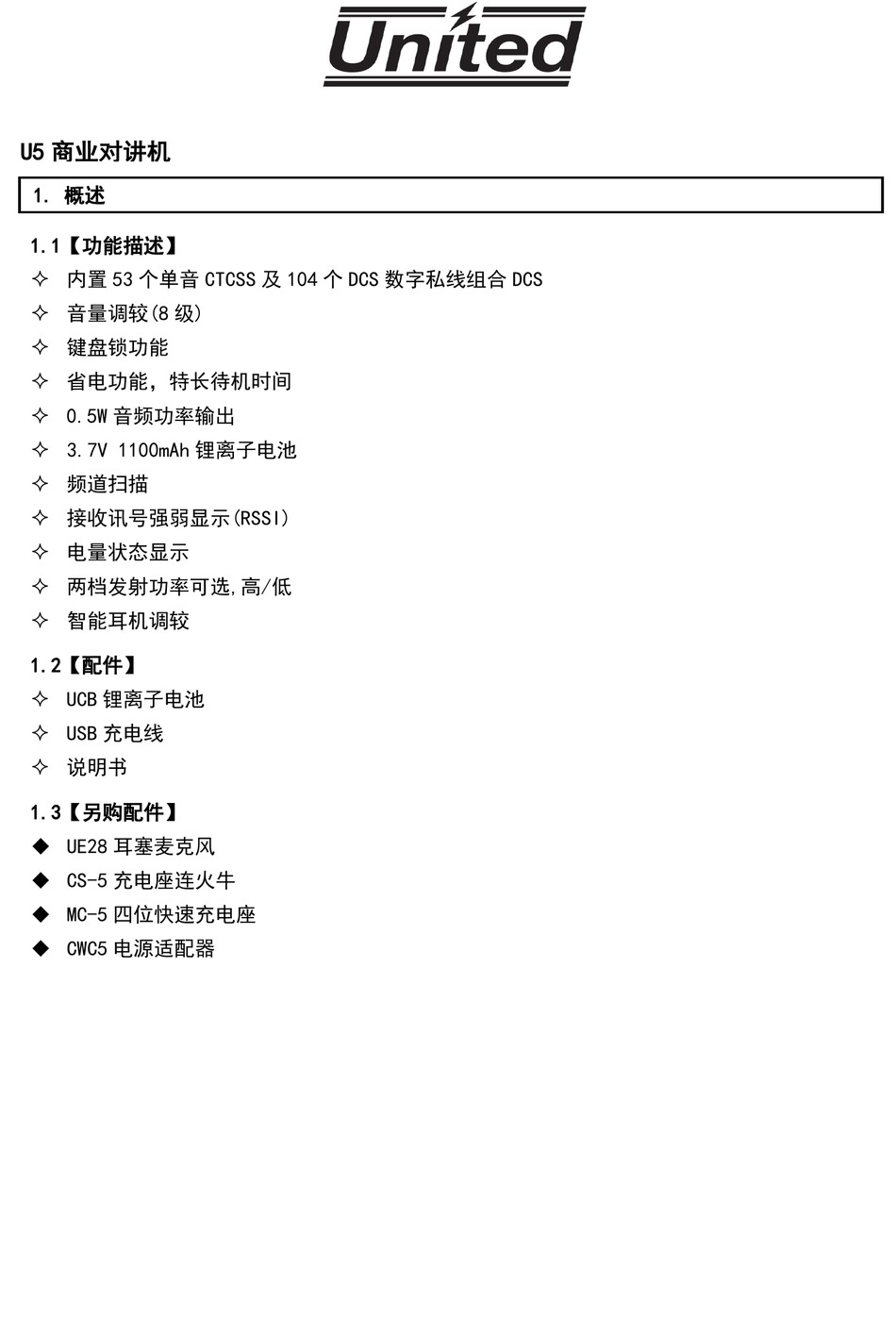

- Page 1 U5 商业对讲机 1. 概述 1.1【功能描述】 内置 53 个单音 CTCSS 及 104 个 DCS 数字私线组合 DCS 音量调较(8 级) 键盘锁功能 省电功能，特长待机时间 0.5W 音频功率输出 3.7V 1100mAh 锂离子电池 频道扫描 接收讯号强弱显示(RSSI) 电量状态显示 两档发射功率可选,高/低 智能耳机调较 1.2【配件】...
- Page 2 2. 控制键及显示说明 电源开关键 LCD 显示屏 PTT 键 外置扬声器/ 麦克风 功能键 上键 下键 扬声器 麦克风 电量显示 信号强度显示 键盘锁 CTCSS 模拟亚音频 DCS 数字亚音频 亚音频序号 频道序号...
- Page 3 3. 充电 3.1【充电】 1) 将 USB 线连接对讲机及充电器 2) 把 AC 插头接上 AC 电源 3) 充电时间: 3-4 小时 或 1) 将 DC 插头插入充电座并将电源适配器接入 AC 电源 2) 对讲机放入充电座进行充电，充电时间: 3-4 小时 备注: 建议使用原厂电源适配器充电达至最佳充电效果 4. 功能选择 4.1【功能选择】 同时按下〔 〕键及〔 〕键可进入功能选择，继续按下〔 〕鍵可進入所需功能選擇,然後 按键可进入所需功能选择，然后按〔 〕键选择所需功能，按下机侧〔 〕键确认。若无 按键操作，10 秒后将自动退出选单画面。...
- Page 4 6. 一般操作 6.1 【开机/关机】 持续按下电源〔 〕键开机或关机。 6.2 【音量调较】 按〔 〕键调较音量(共有 8 级)。 6.3 【发射】 持续按下机侧〔 〕键对距离麦克风 5cm 讲话，松开机侧〔 〕键恢复接收状态。 6.4 【接收】 对讲机处于待机模式, 以便接收讯号。 6.5 【键盘锁】 同时按下〔 〕鍵及〔 〕键可选择开或关键盘锁。 6.6 【频道选择】 同时按下〔 〕键及〔 〕键进入“** CH”频道选择模式，频道号码将会闪动，按〔 〕 键选择所需频道，再按〔 〕键确认。当持续按〔 〕键时，频道会不停地调上/调下。 6.7 【CTCSS / DCS 模拟亚音频/数字亚音频设置】 在调频时, 按下...
-
Page 5: General Information
1. GENERAL INFORMATION 1.1【Key Features】 53CTCSS and 104 DCS Volume setting (1–8) Key Lock Battery Saving, ultra long standby time 0.5Watt High Power Speaker Output 3.7V 1100mAh Li-ion Battery Channel Scan―Scans for activity across different communications channels ... -
Page 6: Menu Setting
2. CHARGING THE BATTERY 2.1【Charging】 1) Connect the USB cable to the USB jack of the unit and the other end of the USB cable to the AC adaptor. 2) It will take 3 - 4 hours for full charging. 1) Plug the AC adaptor into a standard electrical outlet 2) Insert the Walkie Talkie into the charging tray for charging. -
Page 7: Operation
4. CHANNEL SETTING BRIEF NOTE Press and hold the〔 〕key on the top of the unit. Press〔 〕key and〔 〕key simultaneously until the letter CH is blinking, press 〔 〕key to select the number of Channel. Press〔 〕key and the screen will display CTC off , press〔... - Page 8 5. OPERATION 5.8【Scan】 〕key until “SC***” is blinking, to select the scanning ON/OFF During setting, to press the〔 〕key and confirm it by pressing〔 〕key. to cancel the scanning by by pressing〔 〕key. pressing〔 5.9【Power Selection】 〕key until “Po***” is blinking, to selectpower HI/Lo by During setting, to press the〔...
- Page 9 技术规格 TECHNICAL SPECIFICATIONS 一般 General 电池类型 Battery type Li-ion Battery 电池容量 Battery capacity 1100mAh 温度范围 Temperature range -20℃-+55℃ 频率误差 Frequency stability ±2.5ppm 尺寸 Size (HxWxD) 75x42x17mm 重量 Weight Incl. battery 亚音频 Sub tones CTCSS/DCS 频道范围 Frequency range 409.7500 – 409.9875MHz 中国...
- Page 10 DCS Code DCS Code DCS Code DCS Code...
- Page 11 快讯电子(惠州)有限公司 CONTRAD(HUIZHOU)LIMITED 网址 http://www.contradchina.com...
