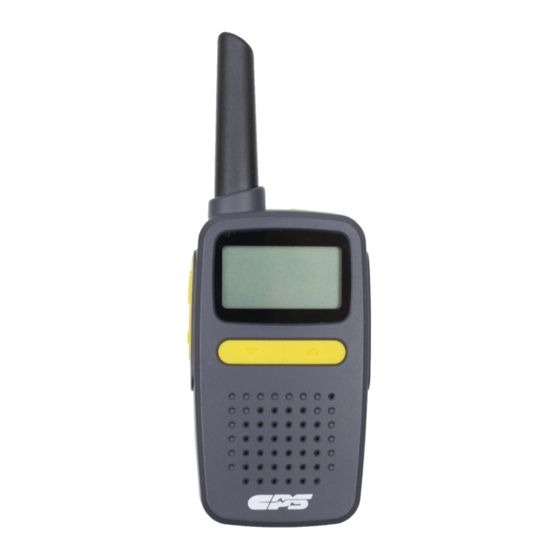

CPS CP225 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
CP225
SMARTBUSINESS
WALKIE TALKIE
USER MANUAL

Advertisement

Table of Contents
loading

Related Manuals for CPS CP225

Summary of Contents for CPS CP225

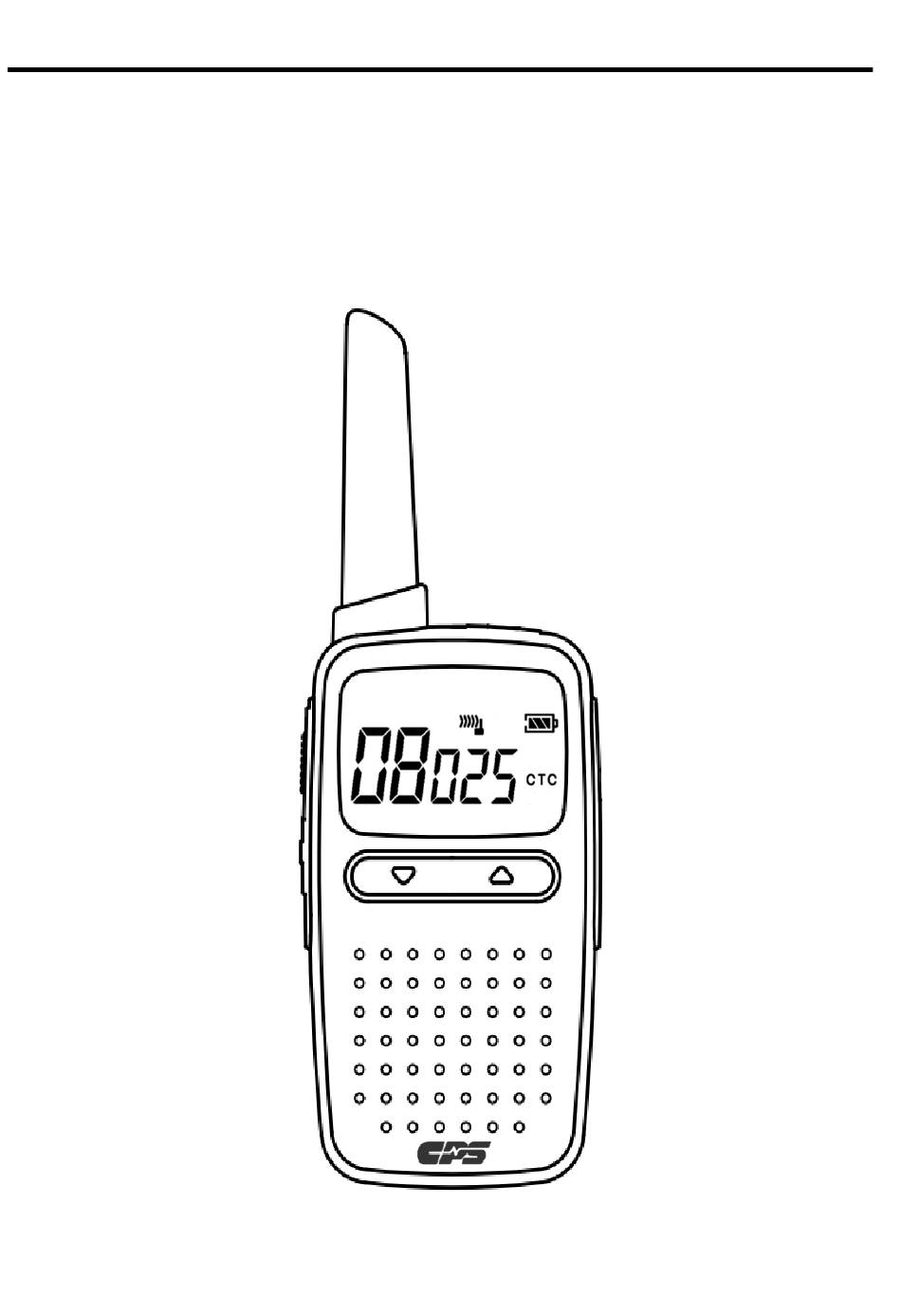

  • Page 1 CP225 SMARTBUSINESS WALKIE TALKIE USER MANUAL...

  • Page 2: General Information

    1. GENERAL INFORMATION 1.1【Introduction】 The CP225 ARC Ultra mini Business Walkie Talkie combines quality and versatility with an elegant design that ensures effective communications right at your fingertips. 1.2【Key Features】 53CTCSS and 104 DCS Volume setting (1–16) Key Lock Battery Saving 0.5Watt High Power Speaker Output...

  • Page 3: Controls And Indicators

    2. CONTROLS AND INDICATORS Power Switch LCD Display Down Key Up Key Loud Speaker Microphone 菜單鍵 PTT Key External Speaker /Mic.Cap Function key Belt Clip...

  • Page 4: Charging The Battery

    2. CONTROLS AND INDICATORS Battery condition RSSI lock CTCSS Channel number CTCSS/DCS number 3. CHARGING THE BATTERY 3.1【Charging】 1) Connect the USB cable to the USB jack of the unit and the other end of the USB cable to the AC adaptor.

  • Page 5: Menu Setting

    4. MENU SETTING 4.1【Menu Setting】 Press 〔 〕key and〔 〕key simultaneously to enter Menu mode, press〔 〕key to choose desired menu and press〔 〕key to select the function then press〔 〕key to save it. If no operation, 10 seconds will automatically exit the menu setting. POWER SCAN SET CH SET...

  • Page 6: Operation

    6. OPERATION 6.1 【Power On / Off】 〕key . To turn the radio on or off, press and hold the power on〔 6.2 【Volume】 〕key (16 steps, default 8) Adjust the volume level by using〔 6.3 【Transmission】 〕key while speaking at about 5cm from the microphone for Press and hold the〔...
  • Page 7 1. 概述 1.1【概述】 CP225 ARC Ultra mini 商用對講機結合了高品質和多功能性以及優美輕巧的設計，確保有效的通信 令 您得心應手。 1.2【功能描述】 內置 53 個單音 CTCSS 及 104 個 DCS 數字私線組合 DCS(CTCSS 及 DCS) 音量調較(16 級) 鍵盤鎖功能 省電功能 0.5W 音頻功率輸出 3.7V 1100mAh 鋰高分子電池 頻道掃描 接收訊號強弱顯示(RSSI) 電量狀態顯示 兩檔發射功率可選,高/低 待機提示 智能耳機調較 1.3【配件】 CB28 鋰高分子電池...
  • Page 8 2. 控制鍵及顯示說明 電源開關鍵 LCD 顯示屏 上鍵 下鍵 麥克風 揚聲器 菜單 鍵 PTT 鍵 外置揚聲器 麥克風介面 功能鍵 機 夾 監聽 鍵...
  • Page 9 2. 控制鍵及顯示說明 信 號 強 電 度 量 顯 顯 示 示 鍵 盤 鎖 頻 亞 道 音 數 頻 序 模 字 序 號 拟 亞 號 亞 音 音 頻 頻 3. 充電 3.1【充電】 1) 將 USB 線連接對講機及充電器 2) 把...
  • Page 10 4. 功能選擇 4.1【功能選擇】 同時按下〔 〕鍵及〔 〕鍵可進入功能選擇，繼續按下〔 〕鍵可進入所需功能選擇,然後 按〔 〕鍵選擇所需功能，按下機側〔 〕鍵確認。若無按鍵操作，10 秒後將自動退 出選單畫面。 功率 --掃描-- --副頻-- --頻道-- --音量-- POWER SCAN SET CH SET TONE SET VOL SET CTCSS / HI / LOW OFF/ON CH 1-20 STEP 1-16 DCS EDIT 5. 簡易調頻方法 先在機頂長按〔...
  • Page 11 6. 一般操作 6.1 【開機/關機】 持續按下電源〔 〕鍵開機或關機。 6.2 【音量調較】 按〔 〕鍵調較音量(共有 16 級, 出廠預設為 8 級)。 6.3 【發射】 持續按下機側〔 〕鍵對距離麥克風 5cm 講話，鬆開機側〔 〕鍵恢復接收狀態。 6.4 【接收】 對講機處於待機模式, 以便接收訊號。 6.5 【鍵盤鎖】 同時按下〔 〕鍵及〔 〕鍵可選擇開或關鍵盤鎖。 6.6 【頻道選擇】 同時按下〔 〕鍵及〔 〕進入“** CH”頻道選擇模式，頻道號碼將會閃動，按〔 〕 鍵選擇所需頻道，再按〔 〕鍵確認。當持續按〔 〕鍵時，頻道會不停地調上/調下。...

  • Page 12: Informations Generales

    1. INFORMATIONS GENERALES 1.1【Introduction】 Le Talkie-Walkie d’affaires CP225 ARC Ultra mini combine qualité et polyvalence avec un design élégant qui assure une communication efficace à portée de main. 1.2【Caractéristiques clés】 53CTCSS et 104 DCS Réglage du volume (1–16) Serrure à clé...

  • Page 13: Contrôles Et Indicateurs

    2. CONTRÔLES ET INDICATEURS Interrupteur Écran LCD Clé vers le bas Clé vers le haut Haut-parleur Micro 菜單鍵 Clé PTT Haut-parleur externe /Cap. Mic Clé fonction Attache pour ceinture...

  • Page 14: Charger La Batterie

    2. CONTRÔLES ET INDICATEURS État de la batterie RSSI Verrouillage Numéro CTCSS/DCS CTCSS Numéro de chaîne 3. CHARGER LA BATTERIE 3.1【Charge】 1) Brancher le câble USB à la prise USB de l’unité et l’autre extrémité du câble USB à l’adaptateur AC. 2) Brancher l’adaptateur AC dans la prise électrique standard.
  • Page 15 4. RÉGLAGE DU MENU 4.1【Réglage du menu】 〕et la touche〔 〕pour entrer en mode Menu, Appuyer en même temps sur la touche〔 〕pour choisir le menu désiré et appuyer sur la touche〔 〕pour appuyer sur la touche〔 〕pour la sauvegarder. Si aucune sélectionner la fonction, puis appuyer sur la touche〔...
  • Page 16 6. FONCTIONNEMENT 6.1 【Mise sous tension/hors tension】 〕. Pour allumer la radio ou l’éteindre, appuyer et maintenir la tension sur la touche〔 6.2 【Volume】 〕(16 étapes, défaut 8) Régler le niveau du volume en utilisant la touche〔 6.3 【Transmission】 〕tout en parlant à environ 5cm du micro pour Appuyer et maintenir la touche〔...

  • Page 17: Allgemeine Information

    1. ALLGEMEINE INFORMATION 1.1【Einführung】 Das CP225 ARC Ultra mini Business Walkie Talkie verbindet Qualität und Vielseitigkeit mit einem eleganten design, das eine effektive Kommunikation nur mit Ihren Fingerspitzen sicherstellt. 1. 2【Hauptmerkmale】 53CTCSS und 104 DCS Lautstärkeneinstellung (1 – 16) Tastensperre...

  • Page 18: Steuerungen Und Anzeigen

    2. STEUERUNGEN UND ANZEIGEN Netzschalter LCD-Display Nach unten -Taste Nach oben-Taste Lautsprecher Mikrofon 菜單鍵 PTT-Taste Externer Lautsprecher /Mic.Cap Funktionstaste Gürtel-Clip...

  • Page 19: Aufladen Der Batterie

    2. STEUERUNGEN UND ANZEIGEN Ladezustand der Batterie RSSI Sperren CTCSS-/DCS Kanal CTCSS 3. AUFLADEN DER BATTERIE 3.1【Aufladen】 1) Schließen Sie das USB-Kabel an die USB-Buchse und das andere Ende des USB-Kabels an den Wechselstrom-Adapter an. 3) Stecken Sie den Wechselstrom-Adapter in eine Standardsteckdose. Eine Vollladung dauert 3 bis 4 Stunden Oder 1) Stecken Sie den Wechselstrom-Adapter in eine Standardsteckdose.
  • Page 20 4. MENÜEINSTELLUNGEN 4.1【Menüeinstellungen】 〕Taste und die〔 〕Taste gleichzeitig,um in den Menü-Modus zu Drücken Sie die〔 〕Taste, um das gewünschte Menü auszuwählen, gelangen, drücken Sie die〔 〕Taste, um die Funktion auszuwählen, drücken Sie dann die und drücken Sie die〔 〔 〕Taste, um sie zu speichern. Wenn 10 Sekunden nicht in Betrieb, wird die Menüeinstellung automatisch beendet.

  • Page 21: Betrieb

    6. BETRIEB 6.1【Ein- / Ausschalten】 Um das Gerät ein- oder auszuschalten, drücken Sie die 〔 〕Taste und halten Sie sie gedrückt. 6.2 【Lautstärke】 〔 〕 Stellen Sie die Lautstärke mit der Taste ein (16 Stufen, Standard 8) ein. 6.3【Übertragung】 〕Taste und halten Sie sie gedrückt, während Sie zur Übertragung mit Drücken Sie die〔...

  • Page 22: Información General

    1. INFORMACIÓN GENERAL 1.1【Introducción】 El walkie-talkie de negocio CP225 ARC Ultra mini combina calidad y flexibilidad con un diseño elegante que garantiza comunicaciones eficaces a su alcance. 1.2【Características clave】 53CTCSS y 104 DCS Ajuste de volumen (1–16) Cerradura con llave Ahorro de batería...

  • Page 23: Mandos E Indicadores

    2. MANDOS E INDICADORES Interruptor Pantalla LCD Tecla arriba Tecla abajo Altavoz Micrуfono 菜單鍵 Tecla PTT Altavoz externo /Mic.Cap Tecla de funciуn Pinza de cinturуn...

  • Page 24: Cargar La Batería

    2. MANDOS E INDICADORES RSSI Estado de la batería Cierre Número de canal CTCSS Número CTCSS/DCS 3. CARGAR LA BATERÍA 3.1【Carga】 1) Conectar el cable USB a la toma USB de la unidad y la otra extremidad del cable USB al adaptador CA. 2) Conectar el adaptador CA a un enchufe eléctrico estándar.

  • Page 25: Ajuste Del Menú

    4. AJUSTE DEL MENÚ 4.1【Ajuste del menú】 〕y la tecla〔 〕entrar en el modo Menú, Pulsar simultáneamente la tecla〔 〕para elegir el menú deseado y pulsar la tecla〔 〕para seleccionar la pulsar la tecla〔 función, luego pulsar la tecla〔 〕para guardarla. Si ninguna operación se ha efectuado dentro de 10 segundos, el ajuste del menú...
  • Page 26 6. FUNCIONAMIENTO 6.1 【Encender/ Apagar 】 Para encender o apagar la radio, pulsar y mantener pulsado la tecla 〔 〕. 6.2 【Volumen】 Ajustar el nivel del volumen usando la tecla 〔 〕(16 pasos, 8 preestablecidos) 6.3 【Transmisión】 〕hablando a una distancia de 5 cm del micrófono para Pulsar y mantener pulsada la tecla〔...
  • Page 27 1. 일반 정보 1.1【소개】 CP225 ARC Ultra mini 비즈니스 워키토키는 품격 있는 디자인에 품질과 다기능성을 겸비하여 손가락 하나로 원활한 커뮤니케이션을 도와줍니다. 1.2【주요 특장점 】 53CTCSS 및 104 DCS 볼륨 설정(1–16) 키 잠금 배터리 절약 0.5Watt 고출력 스피커 출력 3.7V 1100mAh 리튬 폴리머 배터리 팩...
  • Page 28 2. 제어 및 표시등 전원 스위치 디스플레이 하향 키 상향 키 고음 스피커 마이크 菜單鍵 PTT 키 외부 스피커 /Mic.Cap 기능 키 벨트클립...
  • Page 29 2. 제어 및 표시등 RSSI 배터리 상태 잠금 CTCSS/DCS 번호 채널 번호 CTCSS 3. 배터리 충전 3.1【충전】 1) USB 케이블을 장치의 USB 잭에 연결하고 USB 케이블의 다른 끝을 AC 어댑터에 연결합니다. 2) AC 어댑터를 표준 전기 인출구에 꽂습니다. 3) 만충전에는 3 - 4 시간이 소요됩니다. 또는...
  • Page 30 4. 메뉴 설정 4.1【메뉴 설정】 때까지〔 〕키와〔 〕Menu 모드로 들어가고, 〔 〕키를 눌러 원하는 메뉴를 선택하고 〔 〕키를 눌러 기능을 선택한 다음 〔 〕키를 눌러 저장합니다. 아무런 조작이 없으면 10 초 후에 자동으로 메뉴 설정을 나갑니다. POWER SET VOL SET SCAN SET CH SET TONE SET...
  • Page 31 6. 조작 6.1 【전원 켜기 / 끄기 】 무전기를 켜거나 끄려면, 전원 켜기 〔 〕키를 누르고 있습니다. 6.2 【볼륨】 〕키를 사용하여 볼륨 레벨을 조절합니다(16 단계, 기본 8) 〔 6.3 【송신 】 〕키를 누른 채 마이크에서 약 5cm 에서 말합니다. 송신하려면 〔 〔...

  • Page 32: Technical Specifications

    TECHNICAL SPECIFICATIONS General Battery type Li-ion battery Battery capacity 1100mAh Temperature range 20℃-+55℃ Frequency stability ±2.5ppm Size (HxWxD) 75x42x17mm Weight Incl. battery Sub tones CTCSS/DCS Frequency range 476.425 –477.4125 MHz CP225A Australia Channels 80 CHs British Frequency range 446.00625– 446.09375MHz Malaysia CP225B Singapore...
  • Page 33 CTCSS Frequency Frequency Frequency Frequency 67.0 107.2 167.9 159.8 71.9 110.9 173.8 183.5 74.4 114.8 179.9 189.9 77.0 118.8 186.2 196.6 79.7 123.0 192.8 199.5 82.5 127.3 203.5 206.5 85.4 131.8 210.7 229.1 88.5 136.5 218.1 254.1 91.5 141.3 225.7 165.5 94.8 146.2...

  • Page 34: Warranty

    WARRANTY CPS Telecom will give 12 months warranty against failure made by the manufacturer from the date of purchase. The warranty will not cover damage made by the user, the user opening the equipment, moist, dirt, heat or cold. The warranty will not cover lightning/overvoltage.
  • Page 35 CPS Telecom Limited, Hong Kong © 2019 CPS Telecom Limited CPS20190418225V.1.2...
