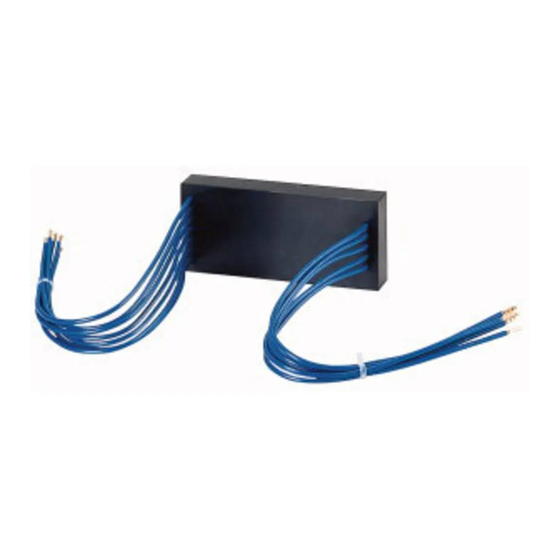

Eaton RMQ-M1C-ASI Instruction Leaflet

09/21 IL04716018Z
RMQ-M1C-ASI
BU = AS-i –
BN = AS-i +
BK = I1...I4
RMQ-M1C-ASI
BN BU BK
Brown Blue Black
RMQ-Titan, RMQ22
Floor mounting

CAUTION
en
Insulate unused E/Q cables.
VORSICHT
de
Nicht genutzte I/Q-Leitungen isolieren.
ATTENTION
fr
Isoler les câbles I/S inutilisés.
ATENCIÓN
es
Aislar I/Q cables no utilizados.
ATTENZIONE
it
Isolare i cavi I/O non utilizzati.
注意 注意
zh
对未使用的 E/Q 电缆进行绝缘处理。
BHИMAHИE
ru
Изолируйте неиспользуемые кабели E/Q.
ar
‫ ﻗ ـ ــﻢ ﺑﻌ ـ ــﺰل ﻛﺒ ـ ــﻼت‬E/Q ‫ﻏـــﻴﺮ اﻟﻤﺴـــﺘﺨﺪﻣﺔ‬
BN = AS-i +
BU = AS-i –
BK = I1...I4
M22-I3, -I4, I6
Power AS-i
BK = Q1...Q4
RD
Red
‫ا ا ﻧ ﻧ ﺘ ﺘ ﺒ ﺒ ـ ـ ـ ـ ـ ـ ـ ـ ـ ـﺎه ﺎه‬
BK = Q1...Q4
RMQ-M1C-ASI
V-M20
V-M25
Instruction Leaflet
Montageanweisung
Notice d’installation
Instrucciones de montaje
de
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
es
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
it
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
zh
只允许专业人员和受过专业训练的人员进行
下列工作。
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
ar
I1
1
(BK)
I +
(RD)
I2
2
(BK)
I3
3
(BK)
I4
4
(BK)
Istruzioni per il montaggio
安 安 装说明 装说明
Инструкция по монтажу
‫ﻣ ﻣ ﻨ ﻨ ﺸ ﺸ ـ ـ ـ ـ ـ ـ ـ ـ ـ ـ ﻮ ﻮ ر ر ا ا ﻟ ﻟ ﺘ ﺘ ﻌ ﻌ ﻠ ﻠ ﻴ ﻴ ﻤ ﻤ ـ ـ ـ ـ ـ ـ ـ ـ ـ ـ ﺎ ﺎ ت ت‬
Electric current! Danger to life!
en
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
Tension électrique dangereuse !
¡Corriente eléctrica! ¡Peligro de muerte!
Tensione elettrica: Pericolo di morte!
触电危险！ 触电危险！
Электрический ток! Опасно для жизни!
‫! ! ﺗ ﺗ ﺤ ﺤ ـ ـ ـ ـ ﺬ ﺬ ﻳ ﻳ ﺮ ﺮ ! ! ﺗ ﺗ ﻴ ﻴ ـ ـ ـ ـ ﺎ ﺎ ر ر ﻛ ﻛ ﻬ ﻬ ﺮ ﺮ ﺑ ﺑ ـ ـ ـ ـ ﺎ ﺎ ﺋ ﺋ ﻲ ﻲ ! ! ﺧ ﺧ ﻄ ﻄ ـ ـ ـ ـ ﺮ ﺮ ﻣ ﻣ ـ ـ ـ ـ ﻮ ﻮ ت ت‬
‫ﻻ ﺗﺘ ـ ــــﻢ اﻋﻤ ـ ــــﺎل اﻟﺼ ـ ــــﻴﺎﻧﺔ و اﻟﺘﺮﻛﻴ ـ ــــﺐ‬
‫! اﻻ ﻣــــﻦ ﻗﺒــــﻞ اﻟﻌــــﺎﻣﻠﻴﻦ اﻟﻤــــﺪرﺑﻴﻦ‬
PZ2
Q1
1
(BK)
Q –
(BK)
Q2
2
(BK)
Q3
3
(BK)
Q4
4
(BK)
3.5 mm
1/2
