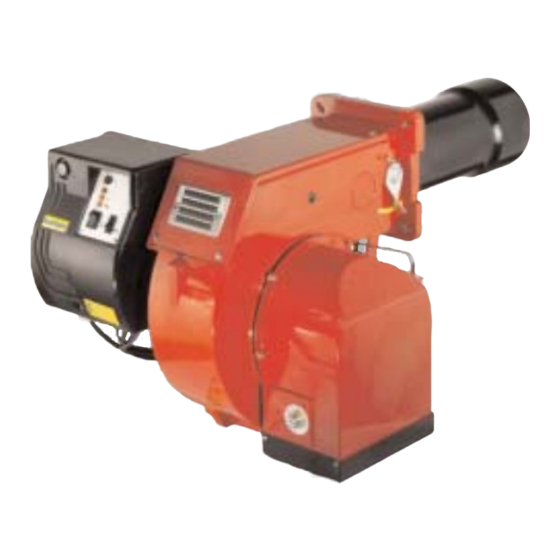

BRUCIATORI DI GASOLIO
OIL BURNERS
BRULEURS A MAZOUT
QUEMADOR DE GASOLEO
G A S T E C
MAIOR P 45 AB
MAIOR P 60 AB
SISTEMA IDRAULICO
HYDRAULIC SYSTEM
SYSTEME HYDRAULIQUE
SISTEMA HIDRAULICO
LB 745
23.01.2004

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MAIOR P 45 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ecoflam MAIOR P 45

Summary of Contents for Ecoflam MAIOR P 45

  • Page 1 BRUCIATORI DI GASOLIO OIL BURNERS BRULEURS A MAZOUT QUEMADOR DE GASOLEO G A S T E C MAIOR P 45 AB MAIOR P 60 AB SISTEMA IDRAULICO HYDRAULIC SYSTEM SYSTEME HYDRAULIQUE SISTEMA HIDRAULICO LB 745 23.01.2004...

  • Page 2: Curve Di Lavoro

    LB745 Maior 45/60 CARATTERISTICHE TECNICHE MODELLO MAIOR P 45 MAIOR P 60 Portata termica max. kcal/h 459.000 600.000 Portata termica min. kcal/h 255.000 350.000 Max. portata gasolio kg/h Min. portata gasolio kg/h Tensione alimentazione 50 Hz V 230/400 230/400 Potenza motore...

  • Page 3: Dimensioni Di Ingombro

    LB745 Maior 45/60 DIMENSIONI DI INGOMBRO D - D1 MODELLO MAIOR P 45 AB MAIOR P 60 AB D = testa corta D1 = testa lunga INSTALLAZIONE DEL BRUCIATORE 1 - BRUCIATORE 1 - BRUCIATORE / BURNER / BRULEUR / QUEMADOR...

  • Page 4: Alimentazione Combustibile

    LB745 Maior 45/60 ALIMENTAZIONE COMBUSTIBILE Bitubo dalla sommità del serbatoio Lunghezza tubazioni AS 67 / AN 77 AJ 6 ø 10 mm ø 12 mm ø 14 mm ø 16 mm Lunghezza tubazioni Bitubo in aspirazione AS 67 / AN 77 AJ 6 ø...
  • Page 5 LB745 Maior 45/60 PULIZIA E SOSTITUZIONE DELL’UGELLO Utilizzare solo la apposita chiave fornita in dotazione pre rimuovere l’ugello, facendo attenzione a non dan- neggiare gli elettrodi. Montare il nuovo ugello con la medesima cura. N.B.: Verificare sempre la posizione degli elettrodi dopo il montaggio dell’ugello (vedi figura). Una posizione errata può...

  • Page 6: Regolazione Testa Di Combustione

    LB745 Maior 45/60 AVVIAMENTO E REGOLAZIONE DEL BRUCIATORE Dopo aver eseguito l’installazione del bruciatore, verificare i seguenti punti: - Tensione di alimentazione del bruciatore ed i fusibili di protezione di rete. - I collegamenti del motore. - La corretta lunghezza delle tubazioni e la loro tenuta. - Il tipo di combustibile, che deve essere adatto al bruciatore.

  • Page 7: Collegamenti Elettrici

    LB745 Maior 45/60 REGOLAZIONE DELLA PORTATA DELL’ARIA DI COMBUSTIONE (ALTA-BASSA FIAMMA) Regolazione della portata d'aria in prima fiamma (bassa fiam- ma): 1- Avviare il bruciatore (controllando che la serranda aria sia parzialmente aperta). 2 - Allentare il grano di fissaggio D. –...

  • Page 8: Working Fields

    LB745 Maior 45/60 TECHNICAL DATA MODELS MAIOR P 45 MAIOR P 60 kcal/h 459.000 600.000 Thermal power max. min. kcal/h 255.000 350.000 Thermal power kg/h Max. flow rate light oil kg/h Min. flow rate light oil 50 Hz V 230/400...

  • Page 9: Overall Dimensions

    LB745 Maior 45/60 OVERALL DIMENSIONS D - D1 MODELS MAIOR P 45 AB MAIOR P 60 AB D = short head D1 = long head BURNER INSTALLATION 1 - BURNER 1 - BRUCIATORE / BURNER / BRULEUR 2 - NUT...

  • Page 10: Nozzle Flow Rate

    LB745 Maior 45/60 MAXIMUM LENGTH OF SUCTION LINES FOR TWO-PIPE SYSTEM Two-pipe siphon feed system Pipe length AS 67 / AN 77 AJ 6 ø 10 mm ø 12 mm ø 14 mm ø 16 mm Pipe length Two-pipe lift system AS 67 / AN 77 AJ 6 ø...
  • Page 11 LB745 Maior 45/60 NOZZLE CLEANING AND REPLACEMENT Use only the suitable box wrench provided for this operation to remove the nozzle, taking care to not damage the electrodes. Fit the new nozzle with the same care. Note: Always check the position of electrodes after having replaced the nozzle (see illustration). A wrong posi- tion could cause ignition troubles.
  • Page 12 LB745 Maior 45/60 BURNER START-UP AND ADJUSTMENT Once having installed the burner, check the following items: - The burner power feeding and the main line protection fuses - The correct length of pipes and that the same are sealed. - The type of fuel, which must be suitable for burner. - The connection of boiler’s thermostats and all the safeties.

  • Page 13: Electrical Connections

    LB745 Maior 45/60 COMBUSTION AIR FLOW ADJUSTMENT (HIGH-LOW FLAME) Air flow rate adjustment in Low flame running: 1) - Start the burner (checking that the air damper is partially open). 2) - Loosen clamping screw D. 3) - Turn air damper C until obtaining a correct combustion (checked with a combustion gas analysis set).
  • Page 14 LB745 Maior 45/60 CARACTERISTIQUES TECHNIQUES MODELES MAIOR P 45 MAIOR P 60 Puissance thérmique max kcal/h 459.000 600.000 Puissance thérmique min. kcal/h 255.000 350.000 Débit max. kg/h Débit min kg/h Tension d'alimentation 50 Hz V 230/400 230/400 Moteur 0,55 0,74 Tours par minute Nº...

  • Page 15: Dimensions D'encombrement

    LB745 Maior 45/60 DIMENSIONS D'ENCOMBREMENT D - D1 MODELES MAIOR P 45 AB MAIOR P 60 AB D = tete courte D1 = tete longue MONTAGE SUR CHAUDIERE 1 - BRULEUR 1 - BRUCIATORE / BURNER / BRULEUR / QU...
  • Page 16 LB745 Maior 45/60 RACCORDEMENT DU CIRCUIT D'ALIMENTATION FOD Raccordement bitube en charge Longueur tuyaux en mètres AS 67 / AN 77 AJ 6 ø 10 mm ø 12 mm ø 14 mm ø 16 mm Longueur tuyaux en mètres Raccordement bitube en aspiration AJ 6 AS 67 / AN 77 ø...
  • Page 17 LB745 Maior 45/60 NETTOYAGE ET REMPLACEMENT DU GICLEUR Utiliser seulement la clé en dotation, prévue pour cette opération, pour dévisser le gicleur, en veillant à ne pas endommager les électrodes. Monter le nouveau gicleur par le même soin. Note: Après le remplacement du gicleur, vérifier toujours la position des électrodes (voir à l’illustration). Une position erronée des électrodes pourrait donner des problèmes d’allumage.
  • Page 18 LB745 Maior 45/60 démarrer le brûleur, s’assurer que le tuyau de retour soit ouvert. Une obstruction éventuelle pourrait causer la rupture du dispositif d’étanchéité de la pompe. MISE EN SERVICE ET REGLAGE DU BRULEUR Après avoir effectué l’installation du brûleur, vérifier les points suivants: - Tension d’alimentation du brûleur et les fusibles de protection de ligne.

  • Page 19: Branchement Electrique

    LB745 Maior 45/60 REGLAGE DE LA PORTEE DE L’AIR COMBURANTE (1RE / 2ME ALLURE) Réglage de la portée de l’air en 1re Allure (Petite allure). 1) - Faire démarrer le brûleur (en vérifiant que le clapet de l’air soit partiellement ouvert). 2) - Desserrer la vis de fixation D.

  • Page 20: Curvas De Trabajo

    LB745 Maior 45/60 CARACTERISTICAS TECNICAS MODELOS MAIOR P 45 MAIOR P 60 Potencia térmica máx. kcal/h 459.000 600.000 Potencia térmica mín. kcal/h 255.000 350.000 Caudal máx. de gasóleo kg/h Caudal mín. de gasóleo kg/h Aliment.eléct. 50 Hz V 230/400 230/400...

  • Page 21: Sistema Hidráulico

    LB745 Maior 45/60 DIMENSIONES GLOBALES D - D1 MODELOS MAIOR P 45 AB MAIOR P 60 AB D = cabeza corta D1 = cabeza larga INSTALACION DEL QUEMADOR 1 - QUEMADOR 1 - BRUCIATORE / BURNER / BRULEUR / QUEMADO...
  • Page 22 LB745 Maior 45/60 ALIMENTACION DEL COMBUSTIBLE Tubo doble de la parte superior del depósito Longitud de los tubos AS 67 / AN 77 AJ 6 ø 10 mm ø 12 mm ø 14 mm ø 16 mm Longitud de los tubos Tubo doble de aspiración AS 67 / AN 77 AJ 6...
  • Page 23 LB745 Maior 45/60 LIMPIEZA Y SOSTITUCIÓN DEL INYECTOR Utilizar solamente la llave de suministro para desmontar el inyector, teniendo cuidado de no estropear los electrodos. Montar el nuevo inyector con el mismo cuidado. Nota: Comprobar todavía la posición de los electrodos después del montaje (ver a la ilustración). Una posi- ción errada puede originar problemas de encendido.
  • Page 24 LB745 Maior 45/60 minutos. Nota: antes de poner en marcha el quemador, comprobar que el tubo de retorno esté abierto. Una oclusión eventual, podría estropear el elemento de estanqueidad de la bomba. del prebarrido, por falta de pre- sión del gasóleo en la bomba, armar el bloqueo para arrancarlo nuevamente. Nunca permitir que la bomba funcione sin gasóleo durante más de tres minutos.

  • Page 25: Conexiones Electricas

    LB745 Maior 45/60 REGULACIÓN DEL CAUDAL DEL AIRE DE COMBUSTIÓN Regulación del caudal del aire en 1a Llama (Baja llama): 1) - Poner en marcha el quemador (comprobando que el cierre del aire esté parcialmente abierto). 2) - Aflojar el tornillo de fijación D. 3) - Girar el cierre del aire hasta obtener una combustión cor- –...
  • Page 26 ABCD LB745 Maior 45/60 pag.26...
  • Page 27 ABCD LB745 Maior 45/60 pag.27...
  • Page 28 LB745 Maior 45/60 MAIOR P 45 AB MAIOR P 60 AB codice codice N° DESCRIZIONE - POMPA SUNTEC AS 67 B P112 P112 - BOBINA SUNTEC V504 V504 - VALVOLA SUNTEC V410 V410 - NIPPLE TN 10X1200 S905/1 S905/1 - FLESSIBILI...
  • Page 29 LB745 Maior 45/60 MAIOR P 45 AB MAIOR P 60 AB code code N° DESCRIPTION - OIL PUMP SUNTEC AS 67 B P112 P112 - COIL SUNTEC V504 V504 - OIL VALVE SUNTEC V410 V410 - NIPPLE TN 10X1200 S905/1...
  • Page 30 LB745 Maior 45/60 MAIOR P 45 AB MAIOR P 60 AB N° DESIGNATION code code - POMPE SUNTEC AS 67 B P112 P112 - BOBINE SUNTEC V504 V504 - VANNE SUNTEC V410 V410 - MAMELONS TN 10X1200 S905/1 S905/1 - FLEXIBLES...
  • Page 31 LB745 Maior 45/60 MAIOR P 45 AB MAIOR P 60 AB N° DESCRIPCION código código - BOMBA SUNTEC AS 67 B P112 P112 - BOBINA SUNTEC V504 V504 - VÁLVULA SUNTEC V410 V410 - TUERCA TN 10X1200 S905/1 S905/1 - LATIGUILLOS...
  • Page 32 ABCD LB745 Maior 45/60 ANOMALIE DI FUNZIONAMENTO / TROUBLESHOOTING ANOMALIES DE FONCTIONNEMENT/ANOMALIAS DE FUNCIONAMIENTO Il bruciatore non si avvia / The burner does not start / Le brûleur ne démarre pas / El quemador no arranca. Interruttore generale in posizione “0”/Main switch in “0” position/Interrupteur général en position “0”/ Interruptor general en posición “0”.
  • Page 33 ABCD LB745 Maior 45/60 pag.33...
  • Page 34 ABCD LB745 Maior 45/60 pag.34...
  • Page 35 ABCD LB745 Maior 45/60 pag.35...
  • Page 36 ALa ECOFLAM S.p.A si riserva il diritto di apportare ai prodotti quelle modifiche che riterrà necessarie o utili, senza pregiudicarne le caratteristiche principali. BECOFLAM S.p.A. reserves the right to make any adjustments, without prior notice, which it considers necessary or useful to its products, without affecting their main features.
