urmet domus 1092/003E User Manual

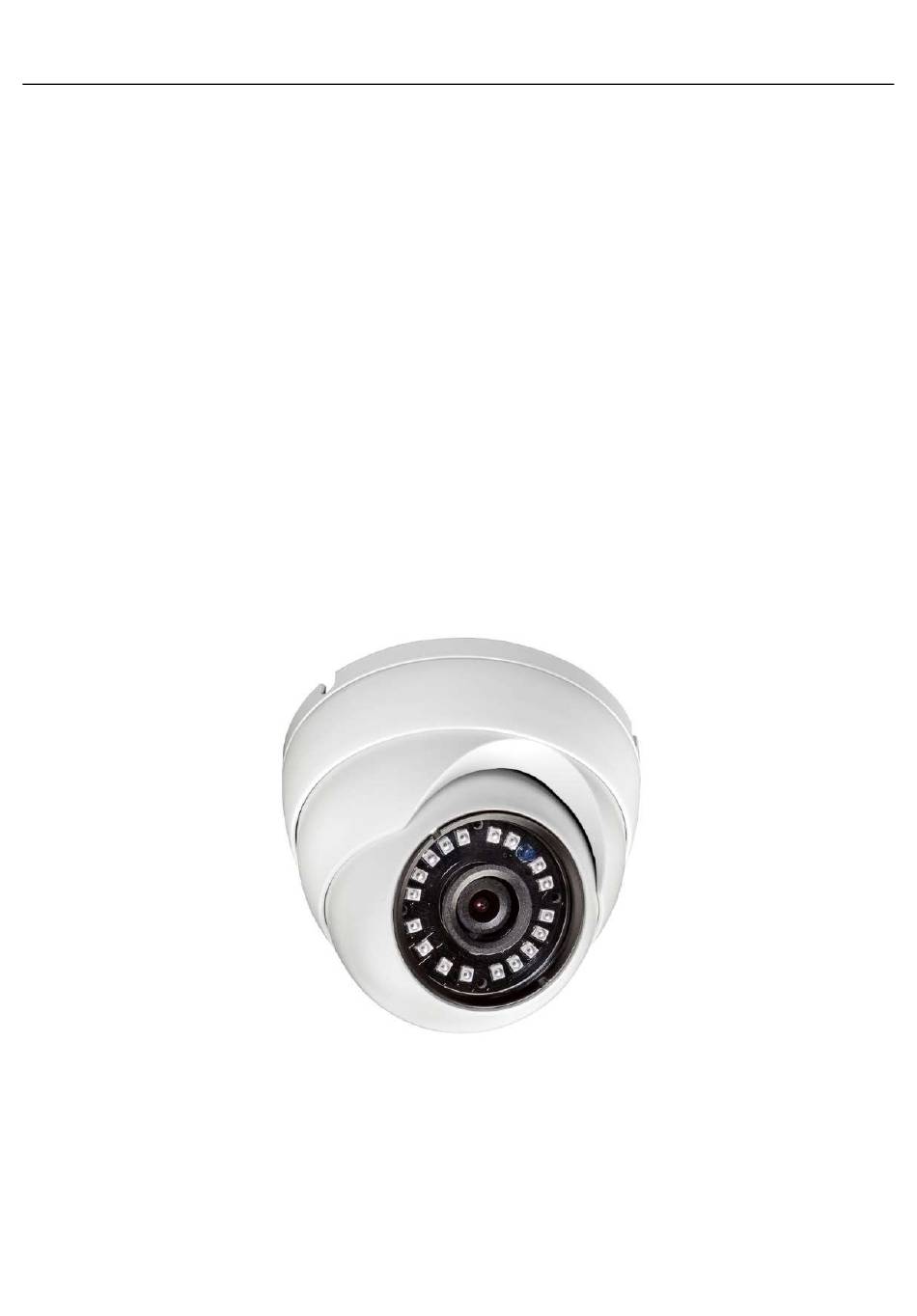

1080p ahd day & night ball camera 1/3” 3,6mm lens with ir led
Hide thumbs Also See for 1092/003E:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual
DS1092-554
CÁMARA MINIDOMO AHD 1080P DÍA/NOCHE
BALL CAMERA AHD 1080P DAY & NIGHT
1/3" OTTICA 3,6MM CON LED IR
1080P AHD DAY & NIGHT BALL CAMERA
1/3" 3,6MM LENS WITH IR LED
AHD 1080P TAG & NACHT KUGELKAMERA
1/3-ZOLL 3,6 MM-OBJEKTIV MIT IR-LEDS
CAMÉRA MINI-DÔME AHD 1080P DAY & NIGHT
1/3" OPTIQUE 3,6 mm A DIODES IR
1/3" ÓPTICA 3,6 mm CON LEDS IR
Sch./Ref./Typ/Réf. 1092/003E
MANUALE D'USO
USER MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUAL DE USUARIO
Mod.
1092

Advertisement

Table of Contents
loading

Related Manuals for urmet domus 1092/003E

Summary of Contents for urmet domus 1092/003E

  • Page 1 1/3-ZOLL 3,6 MM-OBJEKTIV MIT IR-LEDS CAMÉRA MINI-DÔME AHD 1080P DAY & NIGHT 1/3” OPTIQUE 3,6 mm A DIODES IR CÁMARA MINIDOMO AHD 1080P DÍA/NOCHE 1/3” ÓPTICA 3,6 mm CON LEDS IR Sch./Ref./Typ/Réf. 1092/003E MANUALE D’USO USER MANUAL BEDIENUNGSANLEITUNG MANUEL D’UTILISATION...

  • Page 2: Caratteristiche Tecniche

    ITALIANO PRECAUZIONI D’USO  Assicurarsi dell’integrità dell’apparecchio dopo averlo tolto dall’imballo.  Prima di effettuare qualsiasi operazione di pulizia o di manutenzione disinserire l’apparecchio dalla rete di alimentazione elettrica. Non usare prodotti spray per la pulizia dell’apparecchio.  Controllare che la temperatura d’esercizio sia nei limiti indicati e che l’ambiente non sia particolarmente umido.

  • Page 3: Contenuto Della Confezione

    CONTENUTO DELLA CONFEZIONE  N°1 Telecamera con staffa per installazione a parete.  N°1 Manuale d’uso.  N°1 Precauzioni d’uso Nota Bene La composizione degli accessori a corredo può essere variata senza alcun preavviso. NORME D’INSTALLAZIONE  Evitare di puntare direttamente l’obiettivo contro il sole o contro luci intense, anche se la telecamera è spenta;...

  • Page 4: Installazione

    Consultare la documentazione completa del prodotto sul sito Urmet per verificare la lista e le modalità d’uso dei dispositivi compatibili. UTILIZZO DEL MENU La telecamera 1092/003E utilizza un menù a più livelli che consente di abilitare/disabilitare o variare le impostazioni. DESCRIZIONE DEL SISTEMA DEI MENU Una volta impartito il comando di accesso al menu (tramite UTC) apparirà...

  • Page 5: Menu Principale

    MENU PRINCIPALE MENU DAY-NIGHT VIDEO SETTING LANGUAGE ENGLISH RESET SAVE-EXIT EXIT Nota Bene Con i valori di default, la telecamera utilizza una regolazione di luminosità che non si adatta a tutte le tipologie di installazione. Se necessario, variare la funzione luminosità disponibile all’interno del menu AE (descritto oltre).
  • Page 6 Questo menu consente di variare le funzioni relative all’ottica della telecamera. Selezionando questa voce si accede al seguente sottomenu EXPOSURE (ESPOSIZIONE): EXPOSURE BRIGHTNESS EXPOSURE MODE GAIN RETURN BRIGHTNESS (LUMINOSITA’) Varia la luminostà dell’immagine a monitor. Valori impostabili tra 1 e 20. EXPOSURE MODE (MODO ESPOSIZIONE) Un oggetto inquadrato con forte luce proveniente da dietro solitamente appare scuro e poco visibile rispetto al resto dell’immagine.
  • Page 7 La modalità Auto Tracking White permette una regolazione automatica basata sulla rilevazione dell’ambiente circostante (esterno o interno). MODE RETURN La modalità Manual White Balance opera un bilanciamento manuale del bianco. MODE RGAIN BGAIN RETURN Regolazione manuale dei colori rosso (RGAIN) e blu (BGAIN), da scegliere fra valori compresi tra 1 e 16 Nota Bene: si consiglia di utilizzare preferibilmente l’opzione ATW.

  • Page 8: Pulizia Del Dispositivo

    VIDEO SETTING Questo menu consente di variare le funzioni relative alle modalità di visualizzazione delle immagini. Selezionando questa voce si accede al seguente sottomenu: VIDEO SETTING CONTRAST SHARPNESS COLOR GAIN TRANSFER MODE FORMAT DWDR RETURN CONTRAST (CONTRASTO) Posizionarsi sul parametro per modificare il valore di contrasto. Livelli impostabili da 1 a 50 SHARPNESS (NITIDEZZA) Consente di variare la definizione delle immagini, tramite l’impostazione di valori da 1 a 20.

  • Page 9: Technical Specification

    ENGLISH PRECAUTIONS  Make sure that the device is intact after removing it from the package.  Disconnect the device from the mains before cleaning or maintenance. Do not use spray products to clean the device.  Check that the working temperature is within the indicated range and that the environment is not particularly humid.

  • Page 10: Accessories Provided

    ACCESSORIES PROVIDED  N°1 Camera with bracket for wall mounting.  N°1 User manual.  Instruction manual Important note: Accessories may be changed without prior notice. INSTALLATION SPECIFICATIONS  Avoid pointing the lens directly towards the sun or intense sources of light also when the camera is off. The subject must not be backlit.

  • Page 11: Installation

    Refer to the respective product manuals for using the controls. MENU USE The camera ref. 1092/003E uses a multi-level menu that allows to enable/disable or change camera settings. MENUS SYSTEM DESCRIPTION Once the menu access command has been performed, the access first screen will be displayed.

  • Page 12: Video Setting

    MAIN MENU MENU DAY-NIGHT VIDEO SETTING LANGUAGE ENGLISH RESET SAVE-EXIT EXIT Note With default values, the camera uses a brightness adjustment that is not suitable for all installations. Change BRIGHTNESS in the menu EXPOSURE (see below), if necessary. Option Value Description This option allows to make adjustments regarding the exposure of the camera and the brightness (see...

  • Page 13: Backlight - Back Light Compensation

    MENU ITEMS DESCRIPTION This function lets you vary the options of the camera optics. Select this menu item to access the following submenus: EXPOSURE BRIGHTNESS EXPOSURE MODE GAIN RETURN BRIGHTNESS This varies the brightness of the image on the monitor. Values can be set from 1 to 20. BACKLIGHT - BACK LIGHT COMPENSATION An object with a strong light in the background usually appears dark and not so visible if compared with the rest of image.
  • Page 14 The Auto Tracking White function allows an automatic adjustment based on surrounding environment detection MODE RETURN Manual White Balance is used to balance the white manually. WB\\ MODE RGAIN BGAIN RETURN Manual red (RGAIN) and blue (BGAIN) setting to be chosen from the values between 1 and 16 Important note: Use of the ATW option is recommended.

  • Page 15: Cleaning The Device

    VIDEO SETTING This menu is used to vary the image viewing mode. Select this item to access the following submenu: VIDEO SETTING CONTRAST SHARPNESS COLOR GAIN TRANSFER MODE FORMAT DWDR RETURN CONTRAST Point to this parameter to edit the contrast value. Levels which can be set from 1 to 50 SHARPNESS This is used to vary image definition by setting values from 1 to 20.

  • Page 16: Technische Merkmale

    VORSICHTSMASSNAHMEN  Nach dem Auspacken des Gerätes muss sichergestellt werden, dass es sich in einwandfreiem Zustand befindet.  Ausführen jeglicher Reinigungs- oder Wartungsarbeiten, Gerät Stromversorgungsnetz trennen. Für die Reinigung des Geräts keine Sprays verwenden.  Sicherstellen, dass die Betriebstemperatur innerhalb der genannten Grenzen liegt und keine besonders feuchten Umgebungsbedingungen vorherrschen.
  • Page 17 PACKUNGSINHALT  Nr. 1 Kamera mit Bügel für Wandinstallation.  N°1 BEDIENUNGSANLEITUNG  Nr. 1 Vorsichtsmaßnahmen Hinweis  Die Zusammenstellung der Zubehörteile kann ohne jegliche Vorankündigung geändert werden INSTALLATIONSBESTIMMUNGEN  Vermeiden Sie es, das Objektiv auch bei ausgeschalteter Kamera direkt gegen die Sonne oder intensiver Lichteinstrahlung zu richten.

  • Page 18: Verwendung Des Menüs

    Mit diesen Funktionen können das OSD-Menü aufgerufen werden. Informationen über die Nutzung der Funktionen finden Sie in den entsprechenden Produkthandbüchern. VERWENDUNG DES MENÜS Bei der Kamera 1092/003E kommt ein Menü mit mehreren Ebenen zur Anwendung, über das die Einstellungen aktiviert/deaktiviert oder geändert werden können. BESCHREIBUNG DES MENÜ-SYSTEMS Nachdem Sie den Befehl für den Zugriff auf das Menü...
  • Page 19 HAUPTMENÜ MENU DAY-NIGHT VIDEO SETTING LANGUAGE ENGLISH RESET SAVE-EXIT EXIT Hinweis den Standardwerten nutzt die Kamera eine Helligkeitseinstellung, die sich nicht allen Installationsumgebungen anpasst. Gegebenenfalls die innerhalb des Menüs EXPOSURE (weiter unten beschrieben) verfügbare Helligkeitsfunktion ändern. Option Wert Erklärung Diese Option ermöglicht die Ausführung von Einstellungen, die sich auf die Belichtung der Kamera und auf die Helligkeitseinstellung beziehen (siehe Untermenü).
  • Page 20 Dieses Menü ermöglicht es, die auf die Kameraoptik bezogenen Funktionen zu ändern. Durch die Auswahl dieses Stichpunktes erhalten Sie Zugriff auf das folgende Untermenü: EXPOSURE BRIGHTNESS EXPOSURE MODE GAIN RETURN BRIGHTNESS (HELLIGKEIT) Ändert die Bildhelligkeit auf dem Monitor. Die Werte können von 1 bis 20 eingegeben werden. EXPOSURE MODE (BELICHTUNGSMODUS) Ein ausgewählter Gegenstand mit starkem von hinten kommenden Licht erscheint normalerweise dunkel und im Vergleich zum Rest des Bildes schlecht sichtbar.
  • Page 21 Der Auto Tracking White Balance-Modus ermöglicht eine automatische Einstellung, die auf der Erfassung der Umgebung (Außenbereich oder Innenbereich) beruht. Die Betriebsart Manual White Balance führt einen manuellen Weißabgleich aus. MODE RGAIN BGAIN RETURN Manuelle Einstellung der roten (RGAIN) und blauen (BGAIN) Farbe, die unter den Werten 1 bis 16 zu wählen Beachten: eswird empfohlen, möglichst die Option ATW zu verwenden.

  • Page 22: Reinigung Des Geräts

    VIDEO SETTING Dieses Menü gestattet das Ändern der Funktionen in Bezug auf den Anzeigemodus der Bilder. Durch Auswahl dieses Menüpunkts gelangt man in das folgende Untermenü: VIDEO SETTING CONTRAST SHARPNESS COLOR GAIN TRANSFER MODE FORMAT DWDR RETURN CONTRAST (KONTRAST) Positionieren Sie sich auf dem Parameter, um den Kontrastwert zu ändern. Eingebbare Stufen von 1 bis 50 SHARPNESS (SCHÄRFE) Gestattet das Ändern der Bilddefinition durch Eingeben der Werte 1 bis 20.

  • Page 23: Précautions D'utilisation

    FRANÇAIS PRÉCAUTIONS D’UTILISATION  S’assurer que l’appareil est en parfait état après l’avoir sorti de son emballage.  Avant d’effectuer toute opération de nettoyage ou d’entretien, veiller à débrancher l’appareil du secteur d’alimentation électrique. Pour le nettoyage de l’appareil, ne pas utiliser de produit en spray.

  • Page 24: Contenu De L'emballage

    CONTENU DE L’EMBALLAGE  1 caméra avec bride d’installation murale.  N°1 manuel d’utilisation.  1 manuel d’utilisation.  Nota bene La composition des accessoires fournis peut varier sans préavis. CONSIGNES D'INSTALLATION  Éviter d’orienter directement l’objectif vers le soleil ou vers des sources de lumière interne y compris quand la caméra est éteinte ;...

  • Page 25: Commandes Et Réglages

    Urmet, et vérifier la liste des dispositifs compatibles. UTILISATION DU MENU La caméra 1092/003E utilise un menu à plusieurs niveaux qui permet d’activer/désactiver les réglages ainsi que de les modifier. DESCRIPTION DU SYSTÈME DES MENUS Une fois la commande d’accès au menu transmise la fenêtre initiale d’accès s’affiche sur l’écran.

  • Page 26: Menu Principal

    MENU PRINCIPAL MENU DAY-NIGHT VIDEO SETTING LANGUAGE ENGLISH RESET SAVE-EXIT EXIT  Nota bene Avec les valeurs par défaut, la caméra utilise un réglage de luminosité qui n’est pas adapté à tous les types d’installation. Au besoin, régler la fonction luminosité dans le menu EXPOSURE (voir plus bas). Option Valeur Explication...
  • Page 27 Ce menu permet de modifier les fonctions relatives à l’optique de la caméra. En sélectionnant cette option, on accède au sous-menu suivant EXPOSURE (EXPOSITION) : EXPOSURE BRIGHTNESS EXPOSURE MODE GAIN RETURN BRIGHTNESS (LUMINOSITE) Varie la luminosité de l’image affichée à l’écran. Valeurs réglables entre 1 et 20. BACKLIGHT (RÉTRO-ÉCLAIRAGE) –...
  • Page 28 WB (ÉQUILIBRAGE DU BLANC) Cette fonction permet de sélectionner la modalité d’équilibrage du blanc. La sélection de ce réglage permet de choisir une des options du tableau qui suit. La modalité Auto Tracking White Balance permet un réglage automatique basé sur la détection de l’environnement (extérieur ou intérieur).
  • Page 29 EXT (EXTERIEUR) Cette option sélectionne le mode extérieur. Celle-ci est l’option conseillée par défaut AUTO (AUTOMATIQUE) Cette option sélectionne le mode automatique de commutation de la couleur blanche/noire de la caméra également avec l’utilisation synchronisée de l’éclairage infrarouge. COULEUR En activant cette option, la caméra fonctionne en mode couleur et ne pas au mode Nuit (B/N). En conditions de faible luminosité, avec l’éclairage IR, l’image sera néanmoins en noir et blanc.
  • Page 30 FORMAT (FORMAT VIDEO) Option choisie pour le standard vidéo : PAL ou NTSC D-WDR (DIGITAL WIDE DYNAMIC RANGE) La fonction D-WDR est la version numérique de la fonction WDR (Wide Dynamic Range) : elle permet un meilleur équilibrage de la luminosité entre les zones claires et les zones sombres de façon à obtenir une image plus uniforme.

  • Page 31: Características Técnicas

    superficielle. ESPAÑOL PRECAUCIONES DE USO  Controlar la integridad del aparato después de sacarlo del embalaje.  Antes de realizar cualquier operación de limpieza o de mantenimiento, desconectar el aparato de la red de alimentación eléctrica. No usar productos en aerosol para la limpieza del aparato. ...

  • Page 32: Normas De Instalación

    ACCESORIOS ENTREGADOS CON EL EQUIPO  N°1 Cámara con soporte para la instalación en la pared.  Manual de usario  N°1 Precauciones de uso Nota La composición de los accesorios entregados con el equipo puede variar sin aviso previo. NORMAS DE INSTALACIÓN ...

  • Page 33: Instalación

    Para el uso de los mandos, consulte los manuales de los productos correspondientes. UTILIZACIÓN DEL MENÚ La cámara Ref. 1092/003E dispone de un menú de varios niveles para habilitar, deshabilitar o cambiar la configuración de la cámara. DESCRIPCIÓN DEL SISTEMA DE MENÚS Una vez dentro el menú, se mostrará...
  • Page 34 PRINCIPAL MENU DAY-NIGHT VIDEO SETTING LANGUAGE ENGLISH RESET SAVE-EXIT EXIT Nota Con los valores por defecto, la cámara usa un ajuste de brillo alto que no es adecuado para todo tipo de instalaciones. Si fuera necesario, cambie el brillo (BRIGHTNESS) en el menú EXPOSURE (ver a continuación).
  • Page 35 DESCRIPCIÓN DE LOS ELEMENTOS DEL MENÚ Esta función permite ajustar las opciones de la óptica de la cámara. Seleccione esta opción para entrar en el submenú siguiente: EXPOSURE BRIGHTNESS EXPOSURE MODE GAIN RETURN BRIGHTNESS (BRILLO) Modifica el brillo de la imagen en la pantalla. Los valores que se pueden configurar van de 1 a 20. BACKLIGHT: COMPENSACIÓN DE CONTRALUZ Un objeto iluminado a contraluz por una fuente de luz potente normalmente aparecerá...
  • Page 36 Auto Tracking White Balance: el seguimiento automático del Balance de blancos permite un ajuste automático en función de las condiciones del entorno detectadas. MODE RETURN El modo Manual White Balance realiza un equilibrado manual de blancos. MODE RGAIN BGAIN RETURN Ajuste manual de los colores rojo (RGAIN) y azul (BGAIN), con valores a seleccionar de 1 a 16.

  • Page 37: Limpieza Del Equipo

    VIDEO SETTING Este menú permite variar las funciones correspondientes a los modos de visualización de las imágenes. Seleccionando esta opción se accede al siguiente submenú: VIDEO SETTING CONTRAST SHARPNESS COLOR GAIN TRANSFER MODE FORMAT DWDR RETURN CONTRAST (CONTRASTE) Colocarse en el parámetro para modificar el valor de contraste. Niveles a configurar de 1 a 50 SHARPNESS (NITIDEZ) Permite variar la definición de las imágenes, configurando valores de 1 a 20.
  • Page 38 DS1092-554...
  • Page 39 DS1092-554...
  • Page 40 DS1092-554 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39. 011.23.39.810 http://www.urmet.com Telef. +39. 011.24.00.000 (RIC.AUT.) e-mail: info@urmet.com DS1092-554 MADE IN CHINA Prodotto in Cina su specifica URMET Made in China to URMET specification...
