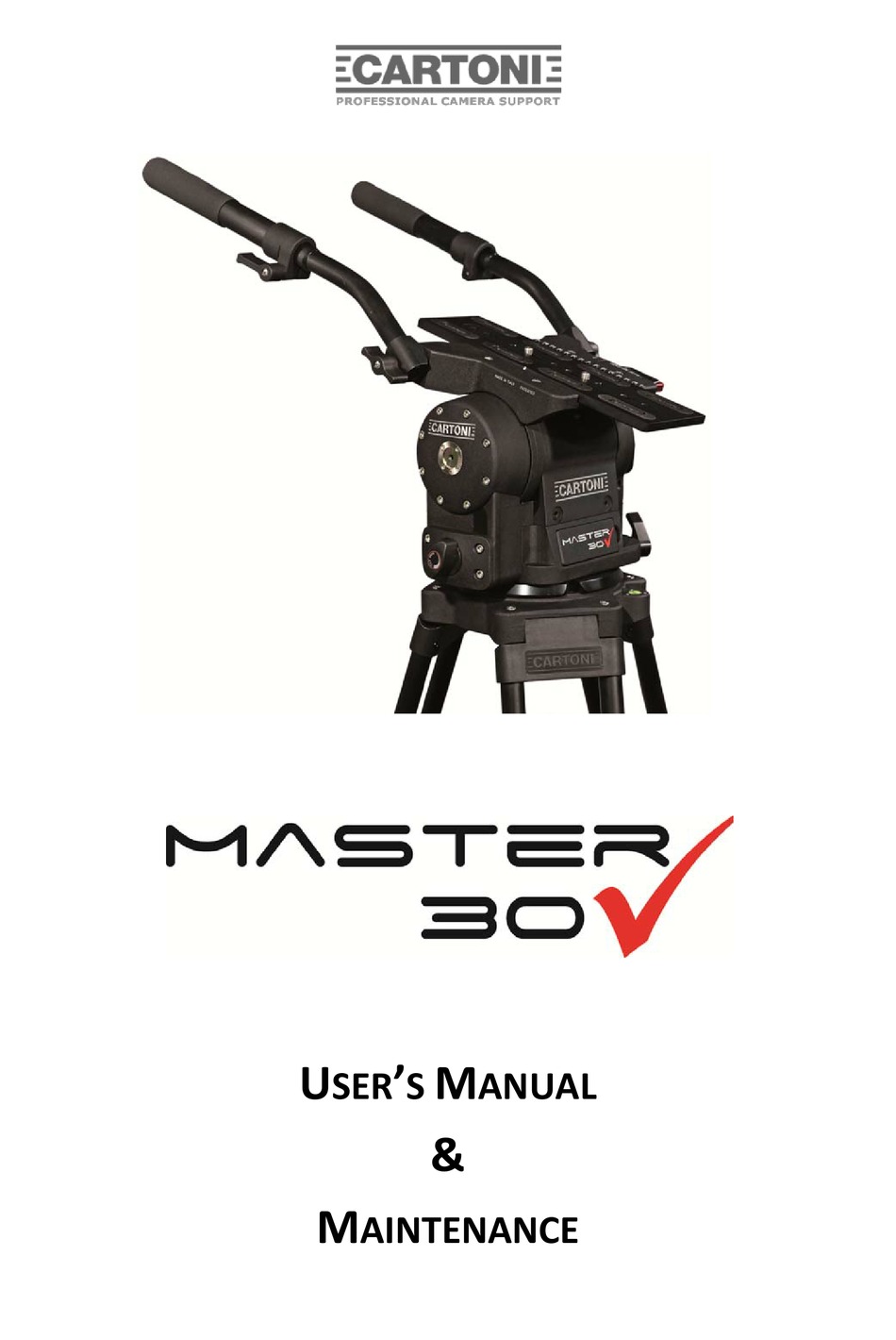

  • Page 1             ’   S  ANUAL &    AINTENANCE      ...
  • Page 2 CARTONI ® / All rights reserved ©  Manual Version: 1.0  Issue date: May 2019  CARTONI S.p.A  Via di Portonaccio, 33/B ‐ 00159 Rome (Italy)  Phone +39 06 4382002  Fax +39 06 43588293  Email  cartoni@cartoni.com  www.cartoni.com                ...

  • Page 3: Table Of Contents

    Index    1.  Introduction  ............................. 1  2.  Operating elements  ......................... 2  3.  Procedures  ............................ 5  4.  Specifications  ........................... 6  5.  Maintenance  ............................ 6  6.  Warranty  ............................ 7  7.  Accessories & product line ...................... 7                 ...

  • Page 4: Introduction

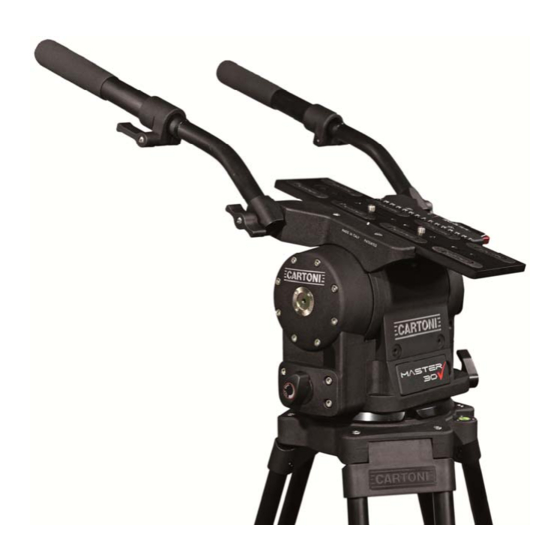

      Introduction    In Broadcast and Studio configuration the new CARTONI MASTER 30 head covers the needs of  sophisticated video shooters from 3 kg (7 lbs) to 30 kg (66 lbs).     With a low center of gravity configuration such as with Teleprompter, MASTER 30 holds 40 kg  (88 lbs).    An exceptional new fluid module in both pan and tilt modes ensures smooth movements, with  perfect starts and stops, the drag system allows a wide variety from almost freewheeling in  fast action movements to maximum resistance for perfect long focal shoots.    Counterbalance performs perfect balance at any angle from 0 to +/‐ 90 degrees.    All operating knobs and levers are conveniently located and easy to reach with a special care  for ergonomics.    The head comes equipped with dual telescopic pan bars, illuminated spirit level and digital  readouts for drag control and counterbalance settings.     Before  using  the  MASTER  30  Fluid  Head,  please  make  sure  to  read  this  user’s  manual  &  maintenance;   ...

  • Page 5: Operating Elements

    Operating elements          1) Pan bar  2) Pan bar attachment lever  3) Pan bar attachment rosette  4) Tilt drag selector  5) Tie‐down knob  6) Battery housing  2   ...
  • Page 6           7) Safety button slide lock lever  8) Tilt lock lever  9) Pan lock lever  10) Pan drag selector  11) Slide lock lever  12) Camera plate      3   ...
  • Page 7              13) Illuminated bubble level  14) Illuminated bubble level and display light button  15) Digital display  16) Horizontal lock button (Off)  17) Counterbalance selector  18) Horizontal lock button (On)        4   ...

  • Page 8: Procedures

    3. Procedures     Open the tripod to the desired height and lock all safety knobs.     Place  the  MASTER  30  Fluid  Head  on  the  tripod  base  and  rotate  until  it  matches  the  steel  notch;  tighten  the  Head  firmly  by  screwing  in  the  knob  (5)  underneath  the  flat  base. Check the illuminated bubble level (13) and modify the legs angle if needed. In  case of low visibility, press button (14) for illuminated bubble level and to activate the  digital displays. Lights will turn off automatically after approximately 30 seconds. ...

  • Page 9: Specifications

    Tilt range  +/‐ 90° Temperature range ‐40 / +60 °C ‐40 / +140 °F      5. Maintenance    When  needed,  with  indoor  use  just  clean  the  Head  and  Tripod  with  a  soft  cloth.  Dirt  accumulated during storage may be removed using a brush or Air spray.   CARTONI products main mechanisms are sealed as they are also built for professional outdoor  use.   However, use under rough conditions they will require special care. Salt water is very corrosive  and can cause extreme damages. In attempt to avoid further damage the Fluid Head should be  washed off with fresh water at the earliest opportunity and perfectly dried before storage.   Sand and dirt are abrasive and should be removed using a semi‐stiff brush or Air spray.   Disconnect the illuminated display & bubble level battery during long term storage; for battery  replacement access the battery compartment (6).    6   ...

  • Page 10: Warranty

    Warranty  claims  must  be  submitted  –  in  writing  ‐  to  the  factory  for  verification  or  to  an  authorized distributor/dealer designated by CARTONI.   It is the end user’s responsibility when ordering to ensure that the products ordered conform  to his requirements.   All  freight  of  product  to  CARTONI  must  be  prepaid.  All  implied  warranties  are  limited  to  the  time period set forth herein & subject to change without notice.   No liability can be accepted for any variation.  7. Accessories & product line ...
