Summary of Contents for FAME AG-15A

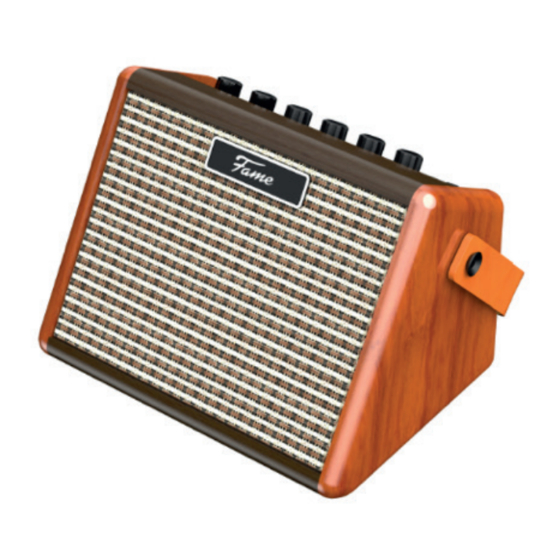

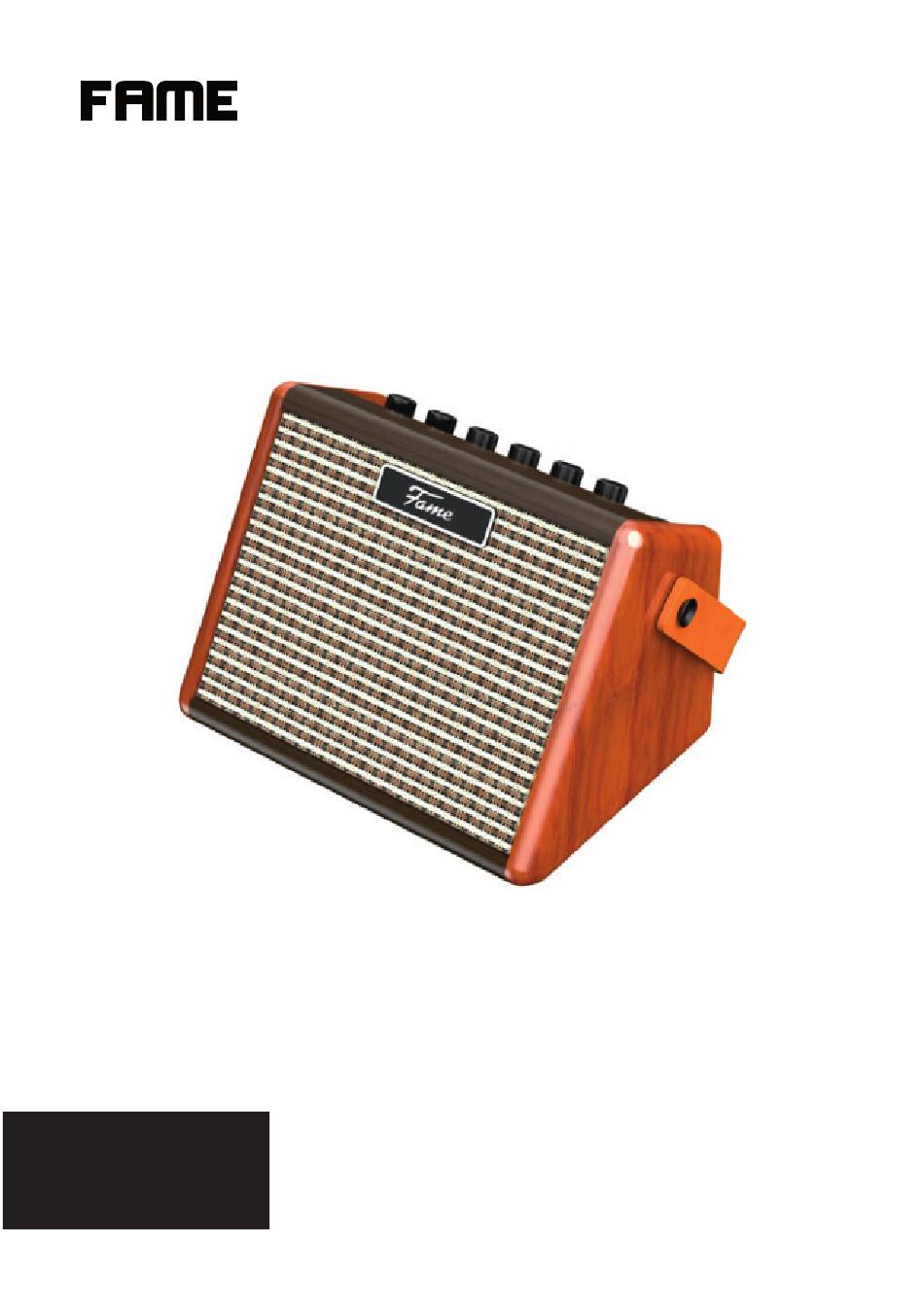

- Page 1 AG-15A GIT0046645-000 09/2018 Bedienungsanleitung User manual...
- Page 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! ACHTUNG: Nicht direkt in die Lichtquelle schauen! Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der Nähe befinden! RISK OF ELECTRIC SHOCK DO NOT OPEN ÜBERKOPF MONTAGE ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu- Die Montage darf ausschließlich von qualifiziertem Fachpersonal beugen, öffnen Sie auf keinen Fall das Gerät.
-
Page 3: Garantie
Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt Fame AG-15A wurde für den Einsatz als Verstärker zur Wiedergabe von Musikinstrumen- ten mit elektromagnetischen Tonabnehmern und Mikrofonen konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungs- zwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungs-... - Page 4 Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Ver- gewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch Verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
- Page 5 Hinweis! (Betriebsbedingungen) Aufgrund seiner baulichen Eigenschaften ist des Gerät für den betrieb in Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio- nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen, vermeiden Sie diese! Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit...
-
Page 6: Installation
Schaltet BlueTooth an/aus Power Schalter Schaltet das Gerät an/aus Anzeige des Ladezustands, siehe Tabelle 1 Micro USB Anschluss Zum laden des AG-15A über ein Micro USB Kabel (5V/2A) MIC INPUT Anschluß für Mikrofon mit 6,35 mm Stereo Klinke GUITAR INPUT Anschluß... -
Page 7: Aufladen Der Batterie
3. Stellen Sie den ECHO Regler nach Bedarf ein Aufl aden der Batterie: Verbinden Sie das mitgelieferte USB Kabel mit dem AG-15A und einer angemessenen Stromquelle. Der Akku wird nun geladen. Während des LDENS IST DER AG-15A ausgeschaltet und lässt sich nicht benutzen. - Page 8 Sobald das mitgelieferte 12V AC Netzteil mit dem Gerät verbunden ist findet kein Betrieb über die Batterien statt. Für den Batteriebetrieb ziehen Sie bitte den Stecker des mitgelieferten Netzteils aus dem Fame AG-15A Stecker- und Anschlußbelegung Konfiguration 6,3 mm Mono Klinkensteckers: 1.
-
Page 9: Fehlerbehebung
Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Keine Funktion Überprüfen Sie den Ladezustand des AG-15A Kein Ausgangssignal Überprüfen Sie die Kabelverbindungen von Instrument zum AG-15A Stellen Sie sicher, dass der Volume Knopf nicht... - Page 10 Safety Instructions! Please read before connection and operation! WARNING: Do not look directly into the light source! RISK OF ELECTRIC SHOCK. Do not operate this device in the presence of persons DO NOT OPEN! suffering from epilepsy! OVERHEAD INSTALLATION WARNING: To prevent the risk of electrocution, do not open the device.
-
Page 11: Scope Of Delivery
Intended Use The product Fame AG-15A was designed for use as an amplifi er for the reproduction of musical inst- ruments with electromagnetic pickups and microphones. The device may only be used for this purpose and in accordance with the operating instructions. Other uses as well as operation under other opera- ting conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. -
Page 12: Safety Instructions
Safety instructions: DANGER! (For Babies and Children) Wrapping, plastic foils and other packaging material must be properly stored or disposed of. It should be kept out of the reach of babies and children due to the risk of suffocation. Ensure that children never use the device unattended! Also make sure that chil- dren do not remove any (small) parts from the device, as they could suffocate if swallowed! DANGER! (electric shock due to high voltages in the device) - Page 13 Notice! (Operating Conditions) This device has been designed for indoor use only. To prevent damage, never expose the device to any liquid or moisture. Avoid direct sunlight, heavy dirt, and strong vibrations Warning! (Power Supply) Make sure that the device voltage matches your local mains voltage. It is strongly recommended to protect your mains socket with a residual current circuit breaker (RCD).
-
Page 14: Using Instructions
Bluetooth on/off Power Switch Turns the unit on/off Display of charge level, see Table 1 Micro USB port To charge the AG-15A via a Micro USB cable (5V/2A) MIC INPUT Connection for microphone with 6.35 mm stereo jack GUITAR INPUT... -
Page 15: Connecting A Guitar
3 Use the GUITAR Volume and MASTER Volume controls to adjust the volume. Connecting a microphone: 1. Connect your microphone to the input of the AG-15A using a microphone cable with a 6.3 mm stereo jack. 2. Use the MIC Volume and Master Volume controls to set the desired micropho- ne volume. - Page 16 As soon as the supplied 12V AC adapter is connected to the device, no operation via the batteries takes place. For battery operation please disconnect the plug of the supplied power supply from the Fame AG-15A. Plug and Pin assignment: Configuration 6.3 mm mono jack plug:...
-
Page 17: Troubleshooting
Never open the device on your own! Symptome Troubleshooting No function Check the state of charge of the AG-15A. No output signal Check the cable connections from the instrument to the AG-15A. Make sure that the Volume button is not completely...
