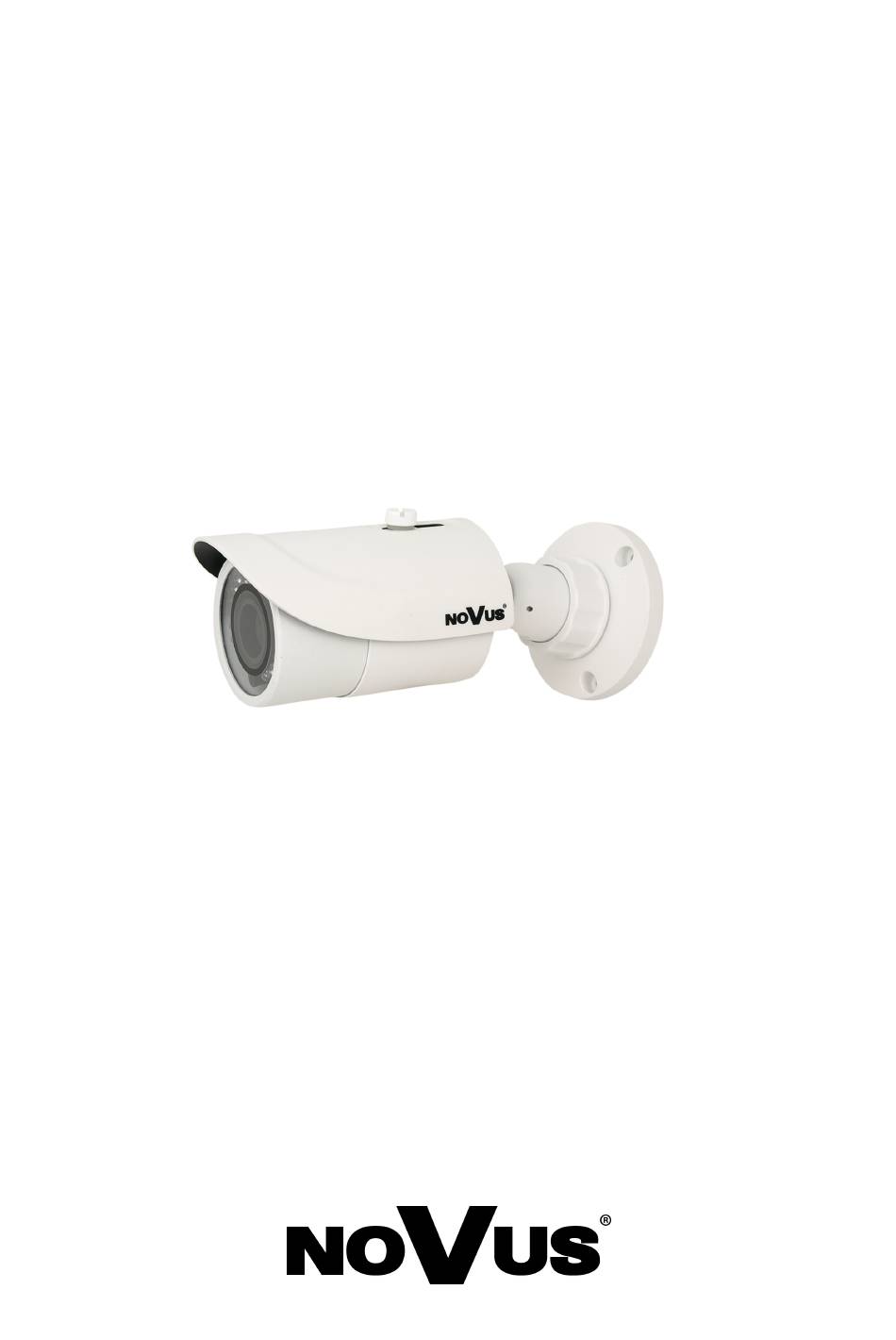

U s e r 's m a n u a l
( s h o r t f o r m )

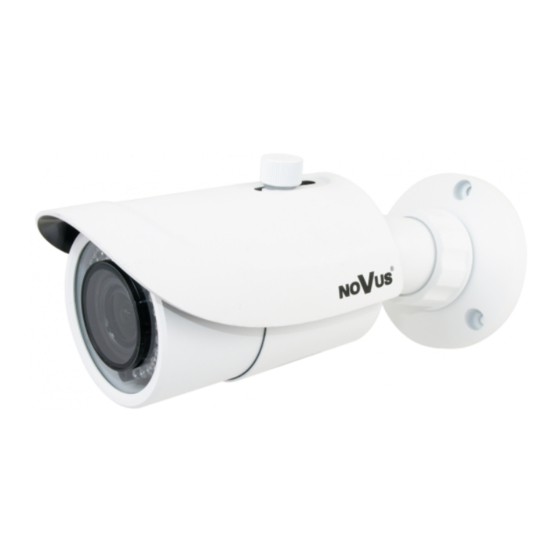

NVIP-5DN3612H/IR-1P/F

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-5DN3612H/IR-1P/F and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-5DN3612H/IR-1P/F

Summary of Contents for Novus NVIP-5DN3612H/IR-1P/F

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-5DN3612H/IR-1P/F...

  • Page 2: Important Safeguards And Warnings

    NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/UE) and LVD (2014/35/UE) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: - Electromagnetic compatibility EMC 2014/30/UE.
  • Page 3 NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 BNC output  Wide range of responses to alarm events: e-mail with attachment, saving file on FTP server  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration  Video Content Analysis (VCA):...

  • Page 5: Foreword Information

    NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 FOREWORD INFORMATION 1.2. Technical specification IMAGE Image Sensor 5 MPX CMOS sensor 1/2.5” APTINA Number of Effec ve Pixels 2592 (H) x 1944 (V) 0.01 lx/F1.4 - color mode, Min. Illumina on...

  • Page 6: Other Functions

    NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 FOREWORD INFORMATION OTHER FUNCTIONS Privacy Zones Motion Detection Region of interest (ROI) tamper, abandoned object, object disappearance, Video Content Analysis (VCA) line cross, zone entrance, object counting, multi loiter, face detection 180˚ image rotation, sharpening, mirror effect,...
  • Page 7 NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 FOREWORD INFORMATION 1.3. Camera dimensions Cameras NVIP-5DN3612H/IR-1P/F, 1.4. Package contents After you open the package make sure that the following elements are inside:  IP camera  Accessories bag  Short version of user’s manual If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.

  • Page 8: Start-Up And Initial Camera Configuration

    NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 1.4. Package contents 2.1 Description of connectors and control tools After you open the package make sure that the following elements are inside: Camera NVIP-5DN3612H/IR-1P/F ...
  • Page 9 NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Connecting ethernet cable To maintain tightness of ethernet cable connection, please follow instruction below: 1. Loosen the nut (a) from the main element (b). 2. Run power cable (without RJ-45 connector) though both elements. Then crimp the cable with RJ-45 connector.
  • Page 10 NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.5 Zoom and focus adjustment 1. Remover sunshield and front housing. Front housing Sunshield 2. Adjust zoom and focus. Focus Zoom 3. Mount front housing and sunshield.
  • Page 11 START-UP AND INITIAL CAMERA CONFIGURATION 2.6. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...
  • Page 12 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 13 NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.8. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.

  • Page 14: Network Connection Utilizing Web Broswer

    NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
  • Page 15 NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.

  • Page 16: Using And Configuring

    NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1 The Remote Preview Interface 1. Choose stream for live preview from following options: Main stream, Sub stream Third stream. 2. Choose fluent of live preview form following options: Balanced, Real-time, Fluent.

  • Page 17: Restoring Factory Defaults

    NVIP-5DN3612H/IR-1P/F - User’s manual (short form) ver 1.0 CONNECTORS AND ACCESORIES 4.2. Connecting audio input CAUTION! Power supply and microphone are not part of the set. Camera audio input allows to connect active microphone (with individual power supply). 5. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: ...
  • Page 18 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-07-11 MF, MK ver. 1.0...
  • Page 19 ł u g i ( s k r ó c o n a ) NVIP-5DN3612H/IR-1P/F...
  • Page 20 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2014/30/EU. Niskonapięciowa LVD 2014/30/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 21: Warunki Bezpieczeństwa

    NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 22: Informacje Wstępne

    Możliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe: e-mail z załącznikiem, zapis pliku na serwer FTP  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP  Analiza obrazu (VCA) sabotaż...
  • Page 23 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ Przetwornik obrazu 5 MPX, matryca CMOS, 1/2.5”, APTINA Liczba efektywnych pikseli 2592 (H) x 1944 (V) 0.01 lx/F1.4 - tryb kolorowy , Czułość 0 lx (IR wł.) - tryb czarno-biały...
  • Page 24 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE POZOSTAŁE FUNKCJE Strefy prywatności Detekcja ruchu Obszar obserwacji (ROI) sabotaż, pojawienie się obiektu, zniknięcie obiektu, przekroczenie Analiza obrazu linii, wkroczenie do strefy, zliczanie obiektów, detekcja tłumu, detekcja twarzy obrót obrazu o 180°, wyostrzanie, odbicie lustrzane, Obróbka obrazu...
  • Page 25 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamer Kamera NVIP-5DN3612H/IR-1P/F 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi  Skrócona instrukcja obsługi.
  • Page 26 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1 Opis złącz elektrycznych oraz elementów regulacyjnych 1. Złącze BNC 2. Wejście audio (MIC) 3. Złącze zasilania kamery 12VDC 4. Port Ethernet 100 MB/s (hermetyczne gniazdo RJ-45) 2.2 Montaż...
  • Page 27 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 2.3. Podłączenie kabla sieciowego Aby zachować hermetyczność połączenia kabla sieciowego należy postępować zgodnie z instrukcją: 1. Odkręcić nakrętkę (a) od głównego elementu zabezpieczającego (b). 2. Poprowadzić kabel sieciowy (bez końcówki) przez oba elementy. Po przełożeniu kabla zacisnąć koń- cówkę...
  • Page 28 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 RUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Ustawienia ostrości i ogniskowej Aby ustawić ostrość i ogniskową należy: Daszek 1. Zdjąć daszek i odkręcić osłonę. Osłona 2. Dokonać regulacji przybliżenia i ostrości.

  • Page 29: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.6 Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...
  • Page 30 Awarie powstałe w wyniku przepięć nie podlegają naprawie gwarancyjnej. 2.7. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamer IP serii NVIP-5DN3612H/IR-1P/F to : 1. Adres IP = 192.168.1.200 2. Maska sieci - 255.255.255.0 3.
  • Page 31 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.8. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 32: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 2592x1520 dla 30kl/s.
  • Page 33 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
  • Page 34 NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Widok zdalnego podglądu 1. Wybór Strumienia do podglądu na żywo, możliwe opcje: Str. Główny, Str. pom1, Str. pom2. 2. Wybór Płynności wideo w podglądzie na żywo, możliwe opcje: Standard, Na żywo, Płynnie.

  • Page 35: Złącza Akcesoriów

    NVIP-5DN3612H/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 ZŁĄCZA AKCESORIÓW 4.2. Podłączenie audio kamery Wejście audio kamery umożliwia podłączenie mikrofonu aktywnego (posiadającego własne zasilanie). UWAGA! Mikrofon i zasilacz nie należą do zestawu! 5.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień: ...
  • Page 36 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-07-11 MF, MK ver 1.0...
