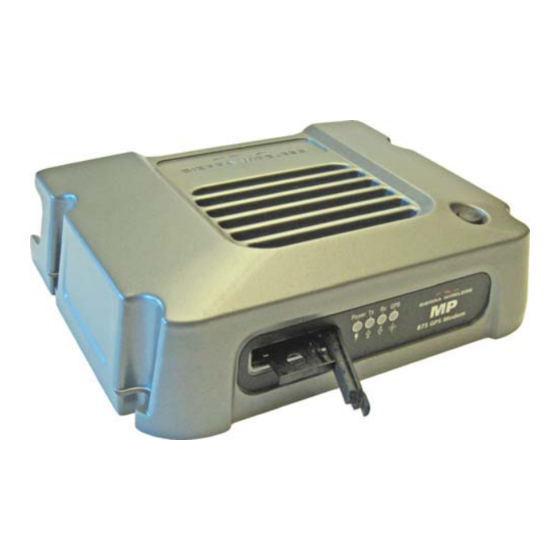

MP 881W Modem
User Guide for AT&T
2130808
Rev 1.4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MP 881W and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sierra Wireless MP 881W

Summary of Contents for Sierra Wireless MP 881W

  • Page 1 MP 881W Modem User Guide for AT&T 2130808 Rev 1.4...
  • Page 3 Do not operate the Sierra Wireless modem in any aircraft,  whether the aircraft is on the ground or in flight. In aircraft, the  Sierra Wireless modem MUST BE POWERED OFF. When  operating, the Sierra Wireless modem can transmit signals that  could interfere with various onboard systems. Note: Some airlines may permit the use of cellular phones while the aircraft is on the ground and the door is open. Sierra Wireless modems may be used at this time. The driver or operator of any vehicle should not operate the  Sierra Wireless modem while in control of a vehicle. Doing so  will detract from the driver or operatorʹs control and operation  of that vehicle. In some states and provinces, operating such ...
  • Page 4 MP881W Modem User Guide REVENUE OR ANTICIPATED PROFITS OR REVENUE  ARISING OUT OF THE USE OR INABILITY TO USE ANY  SIERRA WIRELESS PRODUCT, EVEN IF SIERRA WIRELESS  AND/OR ITS AFFILIATES HAS BEEN ADVISED OF THE  POSSIBILITY OF SUCH DAMAGES OR THEY ARE  FORESEEABLE OR FOR CLAIMS BY ANY THIRD PARTY. Notwithstanding the foregoing, in no event shall Sierra  Wireless and/or its affiliates aggregate liability arising under or  in connection with the Sierra Wireless product, regardless of  the number of events, occurrences, or claims giving rise to  liability, be in excess of the price paid by the purchaser for the  Sierra Wireless product. Patents Portions of this product may be covered by some or all of the  following US patents: 5,515,013 5,629,960 5,845,216 5,847,553 5,878,234 5,890,057 5,929,815 6,169,884 6,191,741 6,199,168 6,339,405 6,359,591 6,400,336 6,516,204 6,561,851 6,643,501 6,653,979 6,697,030 6,785,830 6,845,249 6,847,830 6,876,697 6,879,585 6,886,049...
  • Page 5 QUALCOMM  is a registered trademark of QUALCOMM  Incorporated. Used under license. Other trademarks are the property of the respective owners. Contact Information Sales Desk: Phone: 1-604-232-1488 Hours: 8:00 to 5:00 Pacific Time E-mail: sales@sierrawireless.com Post: Sierra Wireless 13811 Wireless Way Richmond, BC Canada V6V 3A4 Fax: 1-604-231-1109 Web: www.sierrawireless.com Consult our website for up‐to‐date product descriptions,  documentation, application notes, firmware upgrades, trouble‐ shooting tips, and press releases: www.sierrawireless.com Revision History Revision...
  • Page 6 MP881W Modem User Guide 2130808...

  • Page 7: Table Of Contents

    Contents Introducing the MP Modem ......... . .7 Network connections .
  • Page 8 AP antenna (MP 881W only) ........24...
  • Page 9 Contents 3G Watcher software..........39 3G Watcher Help .
  • Page 10 MP881W Modem User Guide I/O device installation and configuration ......55 Connector pinouts ..........56 Port specifications .
  • Page 11 Contents I/O port characteristics..........73 3G Watcher software.
  • Page 12 MP881W Modem User Guide 2130808...

  • Page 13: Introducing The Mp Modem

    1: Introducing the MP Modem • Accounts and coverage • Connection methods • Virtual serial port • VPN support for RNAP • Software • Documentation The Sierra Wireless MP modem provides a wireless network  Note: Do not connect the MP connection for portable computers in vehicles or offices. modem to a USB port on a computer before installing the If the MP modem is installed in a vehicle, it typically is ...

  • Page 14: Network Connections

    MP881W Modem User Guide Network connections The MP modem operates over the following networks, with  connectivity and speed dependent on your service provider  and account: • High Speed Uplink Packet Access (HSUPA)  —   u p to  2.0 megabits per second (Mbps) • Universal Mobile Telecommunications System  (UMTS)  —   u p to 384 kilobits per second (kbps) • Enhanced Data GSM Environment (EDGE)—up to  236 kbps • General Packet Radio Service (GPRS)—up to 56 kbps • Circuit switched (dial‐up) data connections Once a connection is established, you can open your browser  and connect to web sites and access other Internet services  such as e‐mail. Accounts and coverage You must set up an account with a  service provider for each  MP modem you install. After installing the MP modem  software, you must configure it to use an account. The service provider supplies a Subscriber Identity Module  (SIM) card—sometimes called a smart card or smart chip—for ...

  • Page 15: Supported Gsm Radio Frequencies

    Introducing the MP Modem Account provisions Your account may restrict usage of  certain networks or may limit your connection time or data  transmission. Supported GSM radio frequencies The MP modem has tri‐band capability on HSUPA and UMTS  networks, operating on: • 850 MHz • 1900 MHz • 2100 MHz and quad‐band capability on EDGE and GPRS, operating on: • 850 MHz • 900 MHz • 1800 MHz • 1900 MHz Connection methods You can connect the MP modem to a USB, Ethernet (RJ45), or  serial (DB9) port on a computer. When connected to a USB or  Ethernet port, the MP modem behaves like a network card.  When connected to a serial port, the MP modem behaves like a  dial‐up modem. The MP modem also supports connections via IEEE802.11b/g  (MP 881W only). See Chapter 6 for more details. Virtual serial port The MP modem supports four virtual serial ports (VSPs). ...

  • Page 16: Vpn Support For Rnap

    The firmware was loaded into the radio module and con‐ troller board when the MP modem was assembled. As new  1. RNAP is a Sierra Wireless proprietary protocol that encapsu- lates the MTP data that is sent to and from the MP modem. It ensures that both the MP modem and remote host recognize the data packets. See The Monitoring and Tracking Protocol Guide on page 12.

  • Page 17: Mp Modem Manager

    Introducing the MP Modem versions of the software and firmware are released, they  are posted at www.sierrawireless.com. MP Modem Manager MP Modem Manager is a web‐based diagnostic and  management tool that allows you to remotely monitor and  configure a fleet of MP modems. With MP Modem Manager  you can: • Diagnose and troubleshoot field issues. • Identify MP modem firmware versions and remotely  upgrade firmware. • Organize MP modems into groups for table viewing of  modem and network status. • Configure GPS settings. MP Modem Manager software is available free of charge. To  request this software, complete and submit the form at: https://www.sierrawireless.com/product/ mp_modem_mgr_request.aspx. Documentation This User Guide describes how to: • Install the MP modem hardware. • Connect the radio and GPS antennas. • Connect a notebook computer and other input/output  (I/O) devices. • Install the software. • Configure the software to use an account and SIM card. •...
  • Page 18 MP881W Modem User Guide Online help is provided with 3G Watcher. It describes all the  icons and indicators in 3G Watcher and provides detailed  instructions on using 3G Watcher to make data connections.  When using 3G Watcher, you can access help through the  <F1> menu system or by pressing the   key. The MP 3G Modems AT Command Reference manual (document  #2130810) describes the available AT command set. The MP Modem Manager User Guide (document #2130554)  provides information on how to install, configure, and use the  MP Modem Manager software to manage a fleet of modems. The Monitoring and Tracking Protocol Guide describes the  protocols used in data transmissions between the MP modem  and the network server. It provides the information necessary  to develop host applications that process GPS and digital input  from a fleet of MP modems. For more information contact  support@sierrawireless.com. 2130808...

  • Page 19: Getting Started

    2: Getting Started • Plan your MP modem installation • Required equipment • System requirements This chapter provides: • An overview of the installation process • Information about the equipment you’ll need • System requirements for the clients you want to use with  the MP modem • Planning considerations Overview of installation steps: • Plan the installation. · Location · Connection type · Routing • Ensure required equipment is available. • Ensure the clients have the necessary system requirements.  • Install the hardware (MP modem, clients, antennas,  cables).

  • Page 20: Plan Your Mp Modem Installation

    MP881W Modem User Guide Plan your MP modem installation This section guides you through the decisions you need to  make before you begin the installation. Where do you want to install your MP modem? The MP modem can be installed in a vehicle or in an office. The  same installation steps apply with the following exceptions: • If you are installing the MP modem in a vehicle: · Use the power harness to connect the MP modem to the  vehicle battery.  · Decide how to set the ignition sense option for powering  the MP modem on and off (that is, depending on the  ignition switch wiring, the MP modem can be turned on  when the engine is started, when the ignition is in  accessory mode, or independently of the ignition). • If you are installing the MP modem in an office, an AC/DC  adapter is available. What type of connection(s) do you plan to use? The MP modem is capable of the following kinds of network ...
  • Page 21 Supports Watcher a. The wireless access point interface is only available with the MP 881W. b. Note: If you enable a wireless access point or Ethernet interface after a USB connection has already been established, the USB connection is disabled.

  • Page 22: Required Equipment

    MP881W Modem User Guide Required equipment Package contents Each MP modem box contains: • The MP modem • A mounting template • Mounting screws and washers • An installation and documentation CD • A power harness If any of these are missing, please contact your account  manager. Additional required equipment To install the MP modem, you need the power harness (or  existing MP 750 or MP 775 power harness), or an AC/DC  adapter (for office installations), mounting template, and the  screws and washers that come with the device.  You may also require: • A USB, Ethernet, or 9‐pin serial cable. This must be long  enough to run from the mounting location of the MP  modem to the computer.  The maximum length for the serial or USB cable is 5.5 m  · (18 feet). The USB cable must have a Type A male  connector at the computer end and a Type B male  connector at the MP modem end. · The Ethernet cable should have RJ‐45 connectors. The  MP modem’s performance is affected by the type of ...

  • Page 23: System Requirements

    Getting Started • I/O cable (optional). This is required if a panic button,  sensor, gauge, or other I/O device is installed. System requirements Before you begin the installation, ensure your computer meets  the following system requirements necessary for the instal‐ lation and running of 3G Watcher software: • Operating systems: Note: Do not connect the MP ® ™ modem to a USB port on a · Windows  Vista computer before installing the · Windows XP (Home or Professional) software. • Available USB, Ethernet, or DB9 serial port • CD‐ROM drive (installation only) •...
  • Page 24 MP881W Modem User Guide 2130808...

  • Page 25: Hardware And Software

    3: Hardware and Software Installation • Install the MP modem This chapter provides instructions for installing the MP  modem, installing the 3G Watcher software, and activating  your account.  The MP modem installation should be done by a professional. Before you begin the installation, ensure that you have all the  necessary components and equipment listed in “Required  equipment” on page 16, and have read the “Installation  overview” section below. Installation overview The MP modem may be installed in a vehicle (typically the  trunk) and connected to a laptop computer mounted on the  dashboard (as shown in the following illustration) or in an  office. Main RF/GPS antenna MP modem Note: The MP modem is Figure 3-1: Installation of the MP modem in a vehicle equipped with a designed for negative-ground notebook computer and a combination antenna, using the car battery for power and ignition-sense wiring for power on/off.

  • Page 26: Connector Panel

    Ethernet USB (Type B) Serial Host USB Host Ethernet Host Power Main RF Main RF antenna (female TNC) Power harness (Molex connector) Figure 3-2: MP 881W modem rear connectors GPS and I/O options The MP modem provides support for GPS (Global Positioning  System) and for attaching input/output devices.  GPS. If you plan to use the MP modem’s built‐in GPS module,  you must connect a GPS antenna using an antenna cable, or  use a combination antenna that can connect to both the GPS  and Main RF connectors on the MP modem housing. Other I/O devices. Other devices, such as panic buttons, ...

  • Page 27: Install The Mp Modem

    Hardware and Software Installation Connect the cable that runs between the MP modem and  your computer to the MP modem.  Do not connect the cable to the computer until you have  installed the software. Install the software. Start 3G Watcher and activate your account. Test the system. Install the MP modem Step 1 — Mount the MP modem If you are using the MP modem in a vehicle, it is usually  Note: Power off the MP modem, mounted in the trunk, but other possibilities are under the  your computer, and any other dashboard or a seat. devices while you are connecting cables.

  • Page 28: Ground The Mp Modem

    MP881W Modem User Guide Use the supplied mounting screws and washers to secure the  MP modem through the holes along the edge of the case  bottom. Figure 3-3: Mounting the MP modem. Arrows indicate the mounting holes. The front cover is open for illustration purposes only. Close it before mounting. Ground the MP modem Note: Electrical installations are potentially dangerous and should be performed by personnel thoroughly trained in safe electrical wiring procedures for vehicles.

  • Page 29: Step 2 - Mount The Antennas And Install The Cables

    Hardware and Software Installation You can also use a ground screw on the connector panel of the  MP modem. Use a 16‐gauge wire if you choose to use a ground  screw. A ground screw is not required as long as the power  harness is properly grounded. Power If you are using a ground screw, insert it here. Figure 3-4: The ground screw connector on the connector panel. Step 2 — Mount the antennas and install Note: Tighten cables connected to the MP modem by hand.

  • Page 30: Gps Antenna

    • Access point antenna. The 2.4 GHz AP antenna connects to  the AP antenna connector on the rear of the MP modem. For more information about antennas for your installation  contact your account manager. GPS antenna The GPS antenna connects to the MP modem using a male  SMA connector. Contact your account manager for more infor‐ mation about compatible GPS antennas. AP antenna (MP 881W only) The AP antenna must be installed by an RF professional. The  AP antenna connects to the MP modem using a reverse  polarity male SMA connector. Antenna locations Note: The WiFi antennas approved for use with this device When selecting locations for the Main RF, GPS, and AP  must be of either a PCB omni antennas: antenna with a gain of no more •...

  • Page 31: Install The Antennas And Cables

    Hardware and Software Installation Install the antennas and cables Note: When connecting the cables, hand-tighten the connectors; do not use tools. To install the Main RF, GPS, and AP antennas: Mount each antenna according to the instructions  provided with it. Thread the antenna cables to the MP modem. Secure the  cables as necessary. Connect the Main RF antenna cable to the TNC connector  Note: To avoid RF interference on the rear of the MP modem. problems and possible damage to the MP modem, do not power If you are using GPS, connect the GPS antenna cable to the ...

  • Page 32: Power Connector

    MP881W Modem User Guide Note: Electrical installations are potentially dangerous and should be performed by personnel thoroughly trained in safe electrical wiring procedures for vehicles. Power connector The power harness connects to the MP modem with a Molex  Note: Connector part numbers: connector. 39-01-2040 or 39-01-2045. Pins part number: 39-00-0039. Power connector (Molex) pinouts The pinouts for the Molex connector on the power harness are: White wire...

  • Page 33: Ignition Sense Options

    Hardware and Software Installation The MP modem’s power on/off is controlled by the ignition  Note: Do not install an on/off sense line (white wire) using internal software, rather than a  switch on the main (red) battery hard on/off switch on the red power line. The red, black, and  line, or connect the white ignition white wires connect to the battery and ignition switch as  sense wire to the red battery shown in the power harness wiring diagram. wire. Both configurations bypass the MP modem's controlled shutdown sequence, and may Note: The battery cable used for a car, truck, or other mobile cause data loss and subsequent...

  • Page 34: Ground The Power Harness

    MP881W Modem User Guide —or— • Separately switched. Connect the white ignition sense  Note: If you choose to install a wire to a separate switch mounted in a convenient  separate switch, it must be location, which allows the MP modem to be turned on or  connected to the white ignition off regardless of the position of the ignition key. In this  sense wire, not the red battery configuration, the MP modem can be powered on or off  wire, so that the MP modem can even if the key is not in the ignition.

  • Page 35: Office Installation

    Hardware and Software Installation Office installation Use the AC/DC adapter available from Sierra Wireless to  connect the power harness to a standard outlet. Step 4 — Connect the MP modem to computer cable The MP modem connects to: • A computer through a USB, Ethernet, or serial port • Other optional devices through the DB15HD I/O connector Note: Do not connect the MP modem to the computer until you have installed the software. The MP modem connects to a computer using: •...

  • Page 36: Serial Connector (Db9) Pinouts

    Note: Do not connect the cables to the computer until you have installed the software. If you have an MP 881W and are planning on using a WAP connection, see “Plan your MP modem installation” on page 14 for more information.

  • Page 37: I/O Port Connections

    Hardware and Software Installation I/O port connections The MP modem’s I/O port is a standard female DB15HD  connector for remote monitoring of gauges, sensors, and  alarms. If you are planning to use these devices, you need to  create a custom I/O cable. See “Configuring the MP Modem to  Report GPS and I/O Data” on page 53.  Step 5 — Install the software Follow these steps to install 3G Watcher and the MP modem  Note: You must be logged in driver: with administrative privileges to install the software. Ensure that the computer meets the necessary system  requirements. (See “System requirements” on page 17.) Close any Windows applications that are open on your  computer. Insert the MP modem CD in your CD‐ROM drive. The CD should automatically launch and display a menu.  Start > Run If not, select ...

  • Page 38: Insert The Sim Card

    MP881W Modem User Guide As well as providing the SIM, your service provider should  give you the account information needed to configure the MP  modem to use the account: a user name, password, and APN  (Access Point Name). Insert the SIM Card The MP modem has a SIM card slot next to the lights on the  indicator panel. The slot is protected by a removable rubber  cover, and houses a SIM card sled. To insert a SIM card into the  MP modem: Open the rubber cover. Use a pen or stylus to press the yellow eject button inside  the slot. Pull the sled out of the slot. Place the SIM card into the sled until it clicks into place.  The SIM card should fit in only one way, with the contact  surfaces facing up as shown. Figure 3-10: Placing a SIM card into the sled. Insert the sled back into the SIM slot. Push the sled in until it clicks into place in the slot. Close the rubber cover again by fitting in the left edge and  then pressing in to seal the cover. 2130808...

  • Page 39: Set Up Connection Profiles

    This update Ensure that you are not connected to the network. ensures proper operation of your MP modem and may take up to Start > Programs > Start 3G Watcher by choosing  15 minutes. Sierra Wireless Inc > 3G Watcher > 3G Watcher , or double  click the desktop shortcut. Tools > Connections From the main window, select  Add new profile Click the ...
  • Page 40 MP881W Modem User Guide Complete the following fields: Profile Name ·  (any meaningful description of the profile,  such as the name of your service provider) User Name · Password · , and/or  , if applicable. (Check with your  service provider for specific requirements for the user  name and password.) If you want to set 3G Watcher to automatically launch your  Internet browser, VPN, or any other program, or if your  service provider specified an IP address or DNS  Advanced address(es), select the   folder. Otherwise, skip to  step 8. Launch after connecting Select the   field, and from the drop‐ down list, select which application, if any, you want 3G  Watcher to automatically launch when a connection is  established with this profile: None · —No application is autolaunched. Browser · —3G Watcher autolaunches your default Internet  browser.

  • Page 41: Step 7 - Test The System

    Hardware and Software Installation locate the .exe file for the software application you want  to autolaunch. Profiles If you have more than one profile, select  , and in the  Default Profile  field, choose the default profile from the  drop‐down list. (3G Watcher uses this profile for the  autoconnect feature. It is also used to establish a  Connect connection if you click the   button without  selecting a profile.) Click  For additional information on setting up your 3G Watcher  options, press < > to open the 3G Watcher online help or  Help Help Topics select   >  Step 7 — Test the system Finally, test the system to: • Confirm that the MP modem can connect to and transmit  data over the network. • Confirm that the MP modem can determine its location (if  you have connected a GPS antenna). Rev 1.4 Apr.08...
  • Page 42 MP881W Modem User Guide 2130808...

  • Page 43: Mp Modem Operation

    4: MP Modem Operation • Status indicators • 3G Watcher software Operating the MP modem requires some knowledge of both  • Establishing the MP modem hardware and the 3G Watcher software. This  connections chapter describes the basics of each.  Turning the MP modem on and off If the MP modem is installed in a vehicle, the way in which the  MP modem is wired determines how it is powered on and off.  In most cases the power supply for the MP modem is the  vehicleʹs electrical system and the MP modem is powered on  and off in one of these ways: • Engine on. The MP modem is powered only when the  ignition is on. (The MP modem is only on when the engine  is on.)  —or— • Accessory on. The MP modem is powered when the  ignition is switched to ʺAccessoriesʺ. (This allows the MP  modem to be powered when the engine is off.) —or— • Separately switched. The MP modem is connected to a ...

  • Page 44: Status Indicators

    MP881W Modem User Guide Status indicators The MP modem’s indicator panel includes four indicator  lights. Power indicator GPS indicator Receive (Rx) Transmit (Tx) indicator indicator Figure 4-1: The indicator panel of the MP modem. The following table shows the behavior of the LEDs during  normal MP modem operation:  Table 4-1: LED operation Behavior Indicates Power MP modem is not powered. Rapid flashing MP modem is powered and has not acquired network service.

  • Page 45: Reset The Mp Modem

    MP Modem Operation Reset the MP modem The reset button for the MP modem is on the top of the  housing.  To reset the MP modem, press the  button until all four indicator lights  illuminate. (Do not use sharp imple‐ ments that might puncture the  rubber.)  Resetting the MP modem is equiv‐ alent to turning the MP modem off  and on. This terminates any data  connection and causes the MP  modem to perform a self‐test. (Stored  settings are not lost.)  Figure 4-2: The MP modem reset button. 3G Watcher software 3G Watcher is the program used to manage and monitor the  MP modem. For information about installing 3G Watcher, see  “Step 5  —   I nstall the software” on page 31. 3G Watcher allows you to: • Create and edit connection profiles. Note: Depending on the operating mode, it may not be •...

  • Page 46: Launching 3G Watcher

    MP881W Modem User Guide Launching 3G Watcher To launch 3G Watcher: Ensure that the SIM card is inserted into the card slot (see  “Insert the SIM Card” on page 32). Start > Programs > Start 3G Watcher by choosing  Sierra Wireless Inc > 3G Watcher > 3G Watcher , or  double click the desktop shortcut. 3G Watcher window The main 3G Watcher window includes a number of elements  that let you control and monitor your MP modem and your  connection to the network. Full / Compact button Menu bar Minimize button...

  • Page 47: Configuring The Router Functions

    5: Configuring the Router Functions • Non-NAT mode • NAT mode This chapter describes the router functions of the MP modem  • MP modem networking and shows you how to configure the MP modem to use its  basics in NAT mode router capabilities.  • Static IP and TCP/ The MP modem supports Network Address Translation  UDP port forwarding (NAT). NAT operation enables you to use the MP modem to  in NAT mode communicate with up to 10 devices on an Ethernet network  and up to 10 additional devices on a wireless access point  network. The following table summarizes the MP modem’s non‐NAT  and NAT modes. Factor Non-NAT mode NAT mode...

  • Page 48: Non-Nat Mode

    MP881W Modem User Guide Non-NAT mode In non‐NAT configuration, you can connect only one client  device, such as a computer to the MP modem, as shown in  Figure 5‐1. In this mode, the IP address obtained from the external  network is passed directly to the client device, which is why  there can be only one client. External Network Serial, USB, Ethernet, or WAP interface MP modem in non-NAT mode Client device IP:aaa.bbb.ccc.ddd IP:aaa.bbb.ccc.ddd Figure 5-1: MP modem in non-NAT mode NAT mode In NAT mode, you can connect up to 10 devices to the MP  modem using Ethernet connections and up to 10 additional  devices using WAP. ...

  • Page 49: Mp Modem Networking Basics In Nat Mode

    Configuring the Router Functions Local network External network WAP network 192.168.2.1 205.205.30.12 PC client 1 Ethernet 192.168.2.19 192.168.1.1 MP modem PC client 2 192.168.2.18 PC client 3 192.168.1.19 PC client 4 192.168.1.18 MP modem networking basics in NAT mode In NAT mode, the MP modem has a built‐in DHCP server that  automatically assigns private network IP addresses to devices ...

  • Page 50: Enable The Router

    Configuring the Router Functions Enable the router The router features are enabled when NAT is enabled. By  default, NAT is disabled. To enable NAT: Tools > Options > MP In Watcher, select  Under Network Settings, select Network Address Trans‐ Enabled lation (NAT) and from the drop‐down list select  .  The MP modem automatically resets in order for the  change to take effect. File and resource sharing over LAN When NAT is enabled on the MP modem, its router capabil‐ ities allow you to share files and resources such as printers,  fax, etc. between computers on the LAN. Static IP and TCP/UDP port forwarding in NAT mode If desired, you have the option to set up static IP addresses and  TCP/UDP port forwarding. The following sections describe ...

  • Page 51: Set Up Tcp/Udp Port Forwarding

    Configuring the Router Functions Tools > AT Commands In Watcher, select  , and use the  AT!MPSTATICROUTE command to set up static routing.  For more information, see the 3G MP Modems AT Command  Reference manual (document #2130810). Tools > AT Commands Reset the modem. Select  , and use the  AT!MPGRESET command to reset the MP modem. Click  Set up TCP/UDP port forwarding Setting port forwarding on the MP modem causes it to forward  unsolicited external IP packets with certain TCP or UDP Port  IDs to specific IP addresses on the local network. If the IP  addresses specified are static (that is, tied to a deviceʹs MAC  address), then the packets are always forwarded to specific  devices. This is required when running a server application on  the local network. When port forwarding is set up, the MP modem routes specific  UDP or TCP packets from the Internet to a specified port on a  specific computer (or other device) on the local network.  To configure port forwarding: Unlock the MP modem configuration. In Watcher, select  Tools > AT Commands  and enter the AT!MPCFGOPEN=ʺxʺ, ...
  • Page 52 MP881W Modem User Guide 2130808...

  • Page 53: Configuring The Wireless Access Point

    This chapter describes how to use the MP 881W modem as a  • Enable the wireless wireless access point. You can use the MP 881W as a wireless  access point access point in either NAT or non‐NAT modes .  • Set the SSID • Configure the security Note: This chapter only applies to the MP 881W. settings • Reset the MP modem to factory defaults Overview By default the wireless access point is disabled. The main steps  for configuring the MP modem wireless access point are: •...

  • Page 54: Unlock Mp Modem Configuration

    MP881W Modem User Guide Unlock MP modem configuration Before configuring the wireless access point and related fea‐ tures such as security setting you need to unlock the MP  modem configuration. This setting is password protected. To unlock the MP modem  configuration: Tools > Options > Wireless Access Point > In Watcher, select  Password > Current and enter the current password. (The  MP3G default password is  The MP modem configuration remains open for about five  minutes. If you encounter an error message while setting  up the wireless access point parameters, you may need to  reopen the configuration lock to continue setting the  parameters. Change the password (optional) You can change the factory default password, but you should  consider this carefully.  Note: If you change the password and forget the new password, before changing any of the password-protected features you need to reset the modem to all the factory defaults.

  • Page 55: Enable The Wireless Access Point

    Configuring the Wireless Access Point Enable the wireless access point By default the wireless access point is disabled. To enable the  wireless access point: Tools > Options > MP > Wireless Access In Watcher, select  Point > Current and enter the current password. (The default  MP3G password is  Tools > Options > MP > Wireless Access Point Select  Enable Wireless Access Under Configuration, select the ...

  • Page 56: Configure The Security Settings

    Configuring the Wireless Access Point Configure the security settings The network security settings on the computers (or other  devices) on the network must match the security settings on  the MP modem. Configure the security settings on the MP  modem and then set the security settings on the computers on  the network to match. The MP modem offers the following security modes: • Open (no security) • WPA (Wireless Protected Access)  —   s tronger security  standard than WEP • WPA2  —   e nhanced version of WPA • Open WEP (Wired Equivalent Privacy)  —   b asic network  security • Shared WEP By default, security is set to open (no security).  To select a security option: Unlock the MP modem configuration. In Watcher, select ...

  • Page 57: Configure Security On The Client Computers

    Configuring the Wireless Access Point Configure security on the client computers For each computer on the network, the network authenticity  and data encryption must match the security settings used by  the MP modem. Be sure to deselect the “Key provided  automatically (by server)” option. Reset the MP modem to factory defaults You can reset the MP modem to the factory defaults using AT  commands or using the reset button.  Note: It’s a good idea to have a record of the current settings before reverting to the factory settings. To record the current settings: Tools >...
  • Page 58 MP881W Modem User Guide 2130808...

  • Page 59: Configuring The Mp Modem To Report Gps And I/O Data

    7: Configuring the MP Modem to Report GPS and I/O Data • I/O device installation The MP modem is capable of reporting position and heading  information using the embedded GPS module, as well as the  and configuration status of sensors, gauges, and alarms connected to the I/O  (Input/Output) port. The MP modem is typically installed in a  fleet of vehicles with the GPS and/or I/O data being sent to a  central office or dispatch for processing. This chapter describes how to implement local reporting of  GPS and I/O data. Chapter 8 describes how to configure your  MP modem to exchange data with your private network. GPS configuration and reporting GPS receivers use an array of orbiting satellites operated by the  United States Department of Defense to triangulate their  coordinates on the Earth’s surface. In order to use the GPS  module in the MP modem, a GPS antenna must be connected  to the MP modem. (The installation requires either two  antennas—one Main RF and one GPS—or a single combination  RF/GPS antenna.) For more information about GPS, see the Primer on GPS Opera‐ tions (document #2130313) on the Sierra Wireless web site,  www.sierrawireless.com.  Rev 1.4 Apr.08...

  • Page 60: Gps Protocols And Commands

    MP881W Modem User Guide GPS protocols and commands The GPS module supports two methods of reporting naviga‐ Note: The “MP 3G Modems tional information, using either the TAIP (Trimble ASCII  TAIP Reference manual” Interface Protocol) or NMEA (National Marine Electronics  (document #2130312) provides Association) protocols. The GPS module is pre‐configured for  a description of the TAIP TAIP. If you are using a GPS application that requires data to  commands that can be used with be reported according to the NMEA protocol, the MP modem  the MP modem. This is available www.sierrawireless.com must be reconfigured using an AT command. (See the MP 3G ...

  • Page 61: Gps Taip Quick Reference

    Configuring the MP Modem to Report GPS and I/O Data GPS TAIP quick reference The following table is a quick summary of the TAIP message  identifiers. For detailed information and message syntax, see  the MP 3G Modems TAIP Reference manual (document  #2130312) and the GPS documentation on TAIP commands  available at www.trimble.com. TAIP Message Identifiers Altitude/Vertical Velocity Compact Position Solution Identification Number Initial Position Long Navigation Message Position/Velocity Solution Reporting Mode Reset Status Time / Date Version Number I/O device installation and...

  • Page 62: Connector Pinouts

    MP881W Modem User Guide Before using the digital input/output lines, you must configure  them as inputs or outputs. Connector pinouts The MP modem’s I/O port is a female DB15HD connector with  eight active I/O pins: • Two (2) digital I/O pins. • Two (2) digital input pins. • Four (4) analog input pins. There are also six reserved pins and one ground pin. DB15HD male cable DB15HD female connector on rear of MP modem Reserved—do not connect Reserved—do not connect 3. Digital Input/Output 1 4. Digital Input 3 Reserved—do not connect Reserved—do not connect 7.

  • Page 63: Example: Panic Button Connections

    Configuring the MP Modem to Report GPS and I/O Data A digital input can be connected to four of the pins on the  DB15HD connector: Pins 3, 4, 11, and 12. (Pins 3 and 11 could  alternatively be used for digital output.)  Note: Before using the input/output lines, you must configure them as inputs or outputs. Typically a digital input device should be connected between  Ground (Pin 10) and the input port (Pin 3, 4, 11, or 12). Figure 7-2: A button wired to Pin 4 (digital input) and Pin 10 (Ground). The pins report a logic high on an input of 3.45 VDC. An ...

  • Page 64: Digital Output Devices

    MP881W Modem User Guide Digital output devices Digital output devices are those that have only two states and  the state is controlled by a signal from the MP modem. Any  device that is to be switched on and off from 3G Watcher  would be installed as a digital output device. A digital output can be connected to two of the pins on the  DB15HD connector: Pins 3 and 11. (These can be used for  either input or output.) Note: Before using the input/output lines, you must configure them as inputs or outputs. Typically a digital output device should be connected between  Ground (pin 10) and the output port (Pin 3 or 11). Figure 7-3: Wiring for using Pin 3 (digital output) as an electronic switch. Pin 10 is Ground.

  • Page 65: Example: Analog Sensor Connections

    Configuring the MP Modem to Report GPS and I/O Data Typically an analog input device should be connected between  Ground (pin 10) and the input port (Pin 7, 8, 14, or 15). Figure 7-4: A sensor wired to Pin 7 (analog input) and Pin 10 (Ground). The analog input ports use a 10‐bit (1024‐step) analog‐to‐ digital converter over a range from 0 to 3.45 VDC, yielding a  digital step resolution of 0.0032 V. Example: analog sensor connections An I/O cable for an analog sensor requires a wire to one of the  analog input pins (such as #7) and one wire to the Ground pin  (#10). I/O configuration using AT or 3G Watcher commands Once a sensor, gauge, button, or switch is physically connected ...

  • Page 66: Analog Input Setup

    MP881W Modem User Guide Analog input setup Tools > Options > MP > Input/Output The Analog Input window ( )  is used to configure devices on the four analog inputs. Each tab  corresponds to a pin: Analog Tab Connector Pin Input 1 Input 2 Input 3 Input 4 To configure an analog sensor or gauge, select the tab that  corresponds to the pin you are using and complete the fields as  follows: Measured • Label: Enter a description of the sensor or gauge ( Voltage Vehicle Speed ,  , etc.), up to 20 characters long.

  • Page 67: Digital I/O Setup

    Configuring the MP Modem to Report GPS and I/O Data Digital I/O setup Tools > Options > MP > The Digital Input/Output window ( Input/Output > Digital I/O ) is used to configure devices on the two  digital I/O and two digital input ports. Each tab corresponds to  a pin: Digital Tab Connector Pin I/O 1 Input or output on pin 3 I/O 2 Input or output on pin 11 Input 3 Input on pin 4...
  • Page 68 MP881W Modem User Guide 2130808...

  • Page 69: Sending Data To Your Network Application

    8: Sending Data to Your Network Application • Retrieve the Unique This chapter discusses how to configure the MP modem to  send GPS and I/O data to a network server. This is a simple  Mobile Device ID process, but if there are any firewalls on your network or your  service provider’s network, the data must be routed through or  around the firewall. A general discussion of some methods of  dealing with firewalls is provided. This chapter also explains how to retrieve the Unique Mobile  Device ID from the MP modem. This is the number that  uniquely identifies each MP modem. Any application that uses  the GPS and I/O data from the MP modem requires this  number.  Configure the MP modem to route data to a server The protocol that defines how MP modem data is packaged is  Note: For a full list of AT called MTP (Monitoring and Tracking Protocol). You can ...
  • Page 70 MP881W Modem User Guide The fast rate timer only becomes active when an alarm  condition is triggered by a rise or drop in the level of one of the  digital I/O channels. The default for the fast rate timer is three  seconds.  Note: When the fast rate timer is set to 0, a single report is sent when an I/O alarm is triggered. If the GPS timer is set to a value other than 0, it controls the  frequency of reports in the absence of any alarm or event  triggers. (However, if the GPS timer is set to a longer interval  than the low rate timer, the value for the low rate timer will  determine report frequency.) Host MP modem Fast rate timer = 3 seconds Low rate timer = 5 minutes GPS timer = 10 seconds TM_SUM_REG_IND...
  • Page 71 Sending Data to Your Network Application If the GPS timer is set to 0, the reporting interval is determined  Note: The “MP 3G Modems by the configuration of the GPS module. If the module is  TAIP Reference manual” configured for TAIP, you can issue TAIP commands to change  (document #2130312) provides the interval. An advantage of configuring the report frequency  a description of the TAIP with TAIP commands is that the interval between reports can  commands you can use. This is be based on elapsed time and/or distance travelled. available at www.sierrawireless.com You can issue TAIP commands to the module locally through  Information about GPS modules, 3G Watcher using the AT command AT!MPGPSCMD They ...

  • Page 72: Monitoring And Tracking Configuration

    MP881W Modem User Guide If the module is configured for NMEA, data is sent at five‐ Note: More information on second intervals. (The interval cannot be changed when the  NMEA message standards is www.nmea.org module is configured for NMEA because NMEA is strictly a  available at reporting protocol.) Monitoring and Tracking configuration You can use 3G Watcher to configure the MP modem to send  MTP data to a network server: Tools > Options > MP > Monitor and Tracking Select   and  complete the appropriate fields.   —   o r  —   AT!MPMTCONF Issue the AT command ...

  • Page 73: The Problem Created By Network Address Translation

    Sending Data to Your Network Application The problem created by Network Address Translation Many service providers use NAT (Network Address Trans‐ Note: A similar problem may lation) which effectively creates a firewall in front of the  occur if NAT is in use on your network. Inside the network, the service providers assign  network. The host application private IP addresses to registered devices, since public IP  may reside on a server that has addresses are not needed to route data within the network. ...

  • Page 74: Solutions To The Nat Problem

    IP addresses. Another solution is to implement a frame relay connection  This software offers a potential between your network and your service provider’s network.  solution to NAT issues, but it is The frame relay connection bypasses the address translation,  untested by Sierra Wireless, and and is a method of overcoming NAT issues encouraged by  Sierra Wireless does not provide some service providers. support for it. Firewall Network Internet...

  • Page 75: Support And Warranty

    9: Support and Warranty Technical support To obtain technical support for your MP modem, and firmware  and software upgrades, please contact your account manager. Online technical support resources are also available at  www.sierrawireless.com. Warranty Sierra Wireless, Inc. warrants the MP modem against all  defects in materials and workmanship for a period of three (3)  years from the date of purchase. The sole responsibility of Sierra Wireless, Inc. under this  warranty is limited to either repair or, at the option of Sierra  Wireless, Inc., replacement of the MP modem. There are no  expressed or implied warranties, including those of fitness for  a particular purpose or merchantability, which extend beyond  the face hereof. Sierra Wireless, Inc. is not liable for any incidental or conse‐ quential damages arising from the use, misuse, or installation  of the MP modem. This warranty does not apply if the serial number label has  been removed, or if the MP modem has been subjected to  physical abuse, improper installation, or unauthorized modifi‐ cation. Rev 1.4 Apr.08...
  • Page 76 MP881W Modem User Guide 2130808...

  • Page 77: Technical Specifications

    10: Technical Specifications This chapter provides technical data for the  MP 881W881W modem. Note: The technical specifications are subject to change without notice. Regulatory, radio frequency and electrical specifications Approvals Industry Canada PTCRB EU RoHS Network compliance GPRS EDGE: (Class 12), peak 236 kbps downlink UMTS: peak 384 kbps uplink/downlink HSUPA: (Cat 4), peak 2.0 Mbps uplink Voltage range 9 –...

  • Page 78: Environmental Specifications

    MP881W Modem User Guide Environmental specifications Operating -30°C to +70°C temperature (-22°F to +158°F) Storage -40°C to +85°C temperature (-40°F to +185°F) Humidity 95% RH non-condensing MIL 202G, Sections 103B and 106G Rain / splash MIL 810F, Section 506.4, Procedure III SAE KJ1455, Section 4.4 Drop MIL 810F, Section 516.5...

  • Page 79: Host Interfaces

    Technical Specifications Host interfaces Serial One — DB9 female One — USB Type B, USB 1.1/2.0 compliant Ethernet One — RJ45 female Other interfaces Input / output One — High-density DB15 female Network antenna One — TNC female GPS antenna One —...

  • Page 80: 3G Watcher Software

    MP881W Modem User Guide Digital inputs Open collector, max current 500 mA Vih, min 2 VDC Vil, max 0.8 VDC Vih, max 36 VDC Digital outputs Open collector Analog input count Total: 4 Analog input Zero-scale: 0 VDC Full-scale: 3.3 VDC Leakage current: 66 µA 3G Watcher software ®...

  • Page 81: Regulatory Information

    Canada • European Union   To ensure that the MP modem meets Health Canada’s Safety  Note: Unauthorized modifica- Code 6 requirements, a separation distance of at least 20 cm  tions or changes not expressly (8 inches) must be maintained between the modem’s antenna  approved by Sierra Wireless, and the body of the user and any nearby persons at all times  Inc. could void compliance with and in all applications and uses.  regulatory rules, and thereby your authority to use this Additionally, the maximum antenna gain in the PCS band,  equipment. including cable loss, must not exceed 4 dBi, and in the Cellular  band, must not exceed 5 dBi, to comply with Industry Canada ...

  • Page 82: European Union

    MP881W Modem User Guide Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
