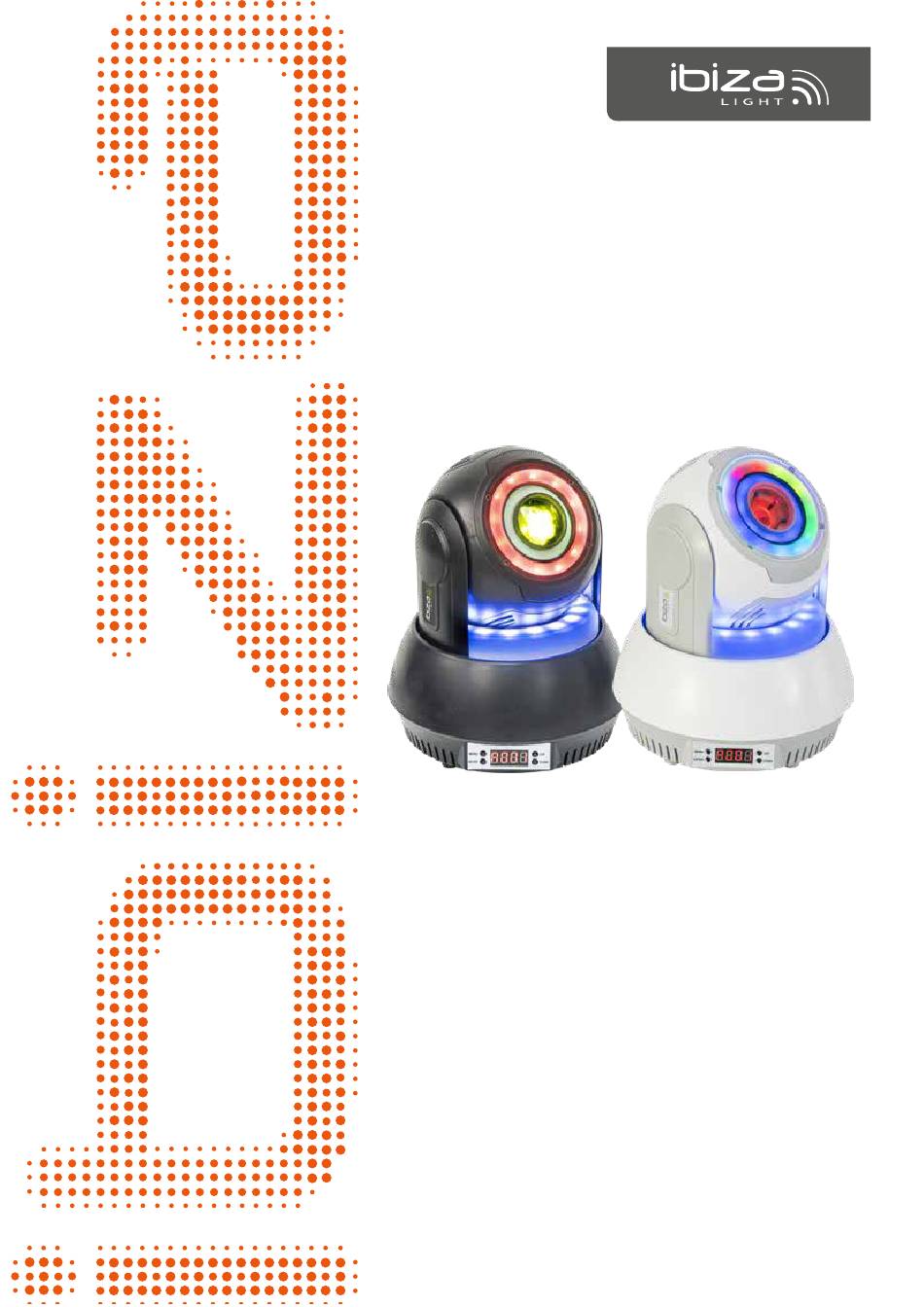

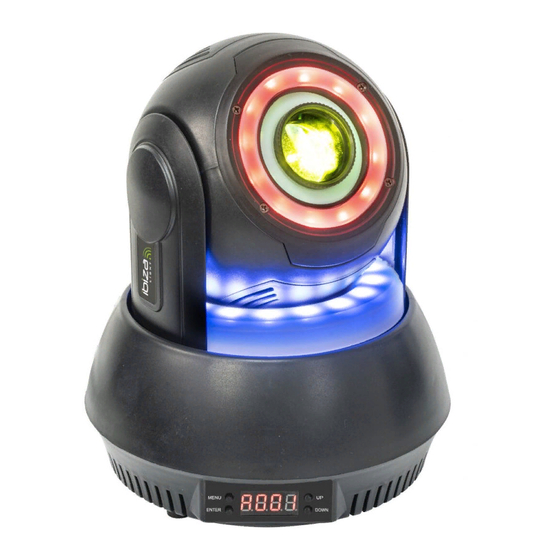

30W RGBW SPOT MOVING HEAD
WITH 7 GOBOS & 3 LED RINGS
STAR-SPOT-BL
Code: 15-1955
MANUAL
FR - Manuel d'Utilisation - p. 6
DE - Bedienungsanleitung - S. 10
NL - Handleiding - p. 14
ES - Manual de Uso - p. 17
RO - Manual de Instrucţiuni - p. 20
SI - Navodila za uporabo - s. 23
IT - Manuale di istruzioni - p. 26
PT - Manual de Instruções - p. 30
HR - Upute za uporabu - s. 34
DMX Channel Table - p. 38
Ref.
STAR-SPOT
STAR-SPOT-WH
Code: 15-1956
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Ibiza STAR-SPOT-BL
Summary of Contents for Ibiza STAR-SPOT-BL
- Page 1 30W RGBW SPOT MOVING HEAD WITH 7 GOBOS & 3 LED RINGS Ref. STAR-SPOT STAR-SPOT-BL STAR-SPOT-WH Code: 15-1955 Code: 15-1956 MANUAL FR - Manuel d'Utilisation - p. 6 DE - Bedienungsanleitung - S. 10 NL - Handleiding - p. 14 ES - Manual de Uso - p.
- Page 2 Manual - STAR-SPOT 30W RGBW SPOT MOVING HEAD WITH 7 GOBOS & 3 LED RINGS INSTRUCTION MANUAL CONTENTS OF THE CARTON: • 1 x Moving head • 1x Mains lead • 1x User Manual UNPACKING INSTRUCTIONS Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are present and have been received in good condition.
-
Page 3: Installation
3. Then, proceed to connect from the output as stated above to the input of the following fixture and so on. MASTER/SLAVE FIXTURE LINKING 1. Connect the (male) 3 pin connector side of the DMX cable to the output (female) 3 pin connector of the first fixture. www.ibiza-light.com... - Page 4 Manual - STAR-SPOT 2. Connect the end of the cable coming from the first fixture which will have a (female) 3 pin connector to the input connector of the next fixture consisting of a (male) 3 pin connector. Then, proceed to connect from the output as stated above to the input of the following fixture and so on Often, the set up for Master-Slave and Stand-alone operation requires that the first fixture in the chain be initial- ized for this purpose via either settings in the control panel or DIP-switches.
-
Page 5: Fixture Cleaning
Pan / Tilt ............................540° / 180° Dimensions ........................200 x 200 x 250mm Weight ................................ 3kg Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your dealer about the way to proceed. www.ibiza-light.com... -
Page 6: Manuel D'utilisation
Manual - STAR-SPOT LYRE SPOT 30W RGBW A 7 GOBOS ET 3 ANNEAUX LUMINEUX MANUEL D'UTILISATION CONTENU DE L ’EMBALLAGE: • 1 lyre • 1 cordon secteur • Mode d’emploi DÉBALLAGE Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, pré- venez immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. - Page 7 1. Connectez le côté mâle à 3 broches du cordon DMX sur la sortie (femelle) à 3 broches du premier appareil. 2. Connectez l’extrémité du cordon provenant du premier appareil (fiche femelle à 3 broches) sur l’entrée de l’appareil suivant (fiche mâle à 3 broches). Branchez ensuite la sortie de l’appareil sur l’entrée de l’appareil sui- vant, etc. www.ibiza-light.com...
- Page 8 Manual - STAR-SPOT TABLEAU DE COMMANDE Accédez aux fonctions du tableau de commande au moyen des quatre boutons qui se trouvent juste en-dessous de l’écran LCD. Touche Fonction MENU Accès au menu ou retour vers une option précédente du menu Défilement des options du menu dans un ordre croissant DOWN Défilement des options du menu dans un ordre décroissant...
-
Page 9: Caractéristiques Techniques
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler. www.ibiza-light.com... - Page 10 Manual - STAR-SPOT 30W RGBW SPOT MOVING HEAD MIT 7 GOBOS & 3 LED RINGEN BEDIENUNGSANLEITUNG VERPACKUNGSINHALT: • 1 x Moving Head • 1 Netzkabel • Bedienungsanleitung AUSPACKEN Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein.
- Page 11 KABELVERBINDER Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen. DMX STECKERBELEGUNG Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzu- schalten. www.ibiza-light.com...
-
Page 12: Reinigung Des Geräts
Manual - STAR-SPOT BEDIENFELD Die Funktionen sind über die vier Tasten unterhalb des Displays zugänglich 8.8.8.8. Taste Funktion MENU Gibt Zugang zum Menü oder schaltet zurück zum vorigen Menü Durchlauf durch die Optionen in aufsteigender Reihenfolge DOWN Durchlauf durch die Optionen in rückläufiger Reihenfolge MENU DOWN ENTER... -
Page 13: Technische Daten
Pan / Tilt ............................540° / 180° Abmessungen ........................200 x 200 x 250mm Gewicht ..............................3kg WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)! www.ibiza-light.com... - Page 14 Manual - STAR-SPOT 30W RGBW SPOT MOVING HEAD MET 7 GOBOS & 3 LED RINGEN HANDLEIDING VERPAKKINGSINHOUD: • 1 x moving head • 1x Netsnoer • 1x Handleiding UITPAKKEN Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is.
- Page 15 Afwaarts doorlopen van de menuopties MENU DOWN ENTER ENTER Kies en bevestig de selectie in het menu Indien een menu functie gekozen is, toont de display direct de eerste beschikbare optie van de gekozen menufunctie. Om een menu punt te kiezen, druk <ENTER>. www.ibiza-light.com...
- Page 16 Manual - STAR-SPOT MENU MAP Addr d001-d512 DMX512-adresinstelling CHnd 15CH 15 kanaalinstellingen Auto Automatische modus SLnd Soun Geluidsgestuurde werking SH 0 Effect 0 (aanbevolen) SH 1 Effect 1 SHnd SH 2 Effect 2 SH 3 Effect 3 SEnS 0-99 Geluidsgevoeligheid aanpassen Scherm uit na 5 seconden inactiviteit Scherm altijd aan Omgekeerd weergeven...
-
Page 17: Manual De Uso
Cuando el cable de corriente o el interruptor del equipo, sirvan como dispositivo de corte, estos ha de perma- necer fácilmente accesibles. DISPOSITIVO DE CORTE: Cuando un enchufe o un interruptor sean utilizados para desconectar el equipo, estos dispositivos han de permanecer fácilmente accesibles en todo momento. www.ibiza-light.com... -
Page 18: Instalación
Manual - STAR-SPOT INSTALACIÓN Vigile que el equipo disponga de la suficiente ventilación en lugar en el que lo instale. Asegúrese de que el equipo está firmemente fijado para evitar vibraciones y movimientos durante su funciona- miento. Verifique que el lugar de instalación es fuerte y sólido y capaz de soportar al menos diez veces el peso del equipo. -
Page 19: Limpieza Del Equipo
Dimensiones ........................200 x 200 x 250mm Peso ................................3kg NOTA IMPORTANTE: Los productos eléctricos no deben ser tirados a la basura doméstica. Hágalos reciclar en un lugar destinado a ello. Pregunte a las autoridades locales, por el punto más cercano a su domicilio. www.ibiza-light.com... - Page 20 Manual - STAR-SPOT CAP ROTATIV SPOT 30W RGBW CU 8 GOBO-URI & 3 LED-URI INELE MANUAL DE INSTRUCȚIUNI EXPLICAREA SEMNELOR Simbolul fulgerului în interiorul unui triunghi este utilizat pentru a indica de fiecare dată când sănătatea dumneavoastră este în pericol (de exemplu, în caz de pericol de electrocutare). Semnul exclamării în interiorul unui triunghi indică...
- Page 21 Utilizat pentru a accesa meniul sau pentru a reveni la o opțiune anteri- oară din meniu Derulează prin opțiunile din meniu în sus DOWN Derulează prin opțiunile din meniu în jos MENU DOWN ENTER ENTER Utilizat pentru a selecta și memora meniul curent sau opțiunea curentă dintr-un meniu www.ibiza-light.com...
- Page 22 Manual - STAR-SPOT Când o funcție din meniu este selectată, ecranul va afișa imediat prima opțiune disponibilă pentru duncția selec- tată. Pentru a selecta o poziție din meniu, apăsați <ACCESARE>. Addr d001-d512 Setarea adresei DMX512 CHnd 15CH 15 setări de canal Auto Mod automat SLnd...
-
Page 23: Navodila Za Uporabo
• ODKLOP NAPRAVE: Če se za vklopno napravo uporablja vtikač ali priključek za napravo, mora biti naprava za odklopanje zlahka uporabna. NAMESTITEV Naprava mora biti nameščena s svojimi luknjami na vijake na nosilcu. Vedno poskrbite, da je enota trdno www.ibiza-light.com... - Page 24 Manual - STAR-SPOT nameščena, da se prepreče vibracije in zdrs med delovanjem. Vedno poskrbite, da je podlaga, na katero pritrdite napravo varna in sposobna prenesti 10-kratno težo naprave. Prav tako vedno uporabljajte varnostno vrv, ki lahko prenese 12-kratno težo enote. Mesto namestitvemora določiti strokovnjak, obvezno mora biti izven dosega ljudi.
-
Page 25: Tehnični Podatki
PAN / TILTt ............................540° / 180° Dimenzije ........................200 × 200 × 250mm Teža ................................3kg Električni izdelki ne smejo odlagati v gospodinjske odpadke. Prosimo vas, da jih prinesete v reciklažni center. Vprašajte lokalne organe ali prodajalca o načinu nadaljevanja. www.ibiza-light.com... - Page 26 Manual - STAR-SPOT TESTA MOBILE SPOT DA 30W CON 7 GOBOS E 3 ANELLI LED MANUALE DI ISTRUZIONI CONTENUTO DELLA SCATOLA: • 1 x testa mobile • 1x cavo di alimentazione • 1x manuale utente ISTRUZIONI PER IL DISIMBALLAGGIO Immediatamente dopo aver ricevuto un dispositivo, disimballare con cura la scatola, controllare il contenuto per assicurarsi che tutte le parti siano presenti e siano state ricevute in buone condizioni.
-
Page 27: Installazione
DMX. ATTENZIONE Non consentire il contatto tra il comune e la terra del telaio dell'apparecchiatura. La messa a terra del comune può causare un loop di massa e l'apparecchiatura potrebbe funzionare in modo irregolare. Testare i cavi con un www.ibiza-light.com... -
Page 28: Istruzioni Per L'uso
Manual - STAR-SPOT ohmetro per verificare la corretta polarità e per assicurarsi che i pin non siano collegati a terra o in cortocircuito sulla schermatura o tra loro. CONFIGURAZIONE DI UN COLLEGAMENTO DATI SERIALE DMX 1. Collegare il lato del connettore a 3 pin (maschio) del cavo DMX al connettore a 3 pin di uscita (femmina) del controller. -
Page 29: Pulizia Del Dispositivo
Dimensioni ........................200 x 200 x 230mm Peso ................................3kg I prodotti elettrici non devono essere gettati nei rifiuti domestici. Si prega di portarli a un centro di riciclaggio. Chiedi alle tue autorità locali o al tuo rivenditore come procedere. www.ibiza-light.com... - Page 30 Manual - STAR-SPOT CABEÇA MÓVEL SPOT 30W RGBW COM 7 GOBOS E 3 ANÉIS LED MANUAL DE INSTRUÇÕES CONTEÚDO DA CAIXA: • 1 x Moving head • 1x Cabo principal • 1x Manual de instruções INSTRUÇÕES PARA DESEMBALAR Assim que receber um acessório, desembale a caixa com cuidado, verifique o conteúdo para garantir que todas as peças estão presentes e foram recebidas em boas condições.
- Page 31 CONFIGURANDO UM LINK DE DADOS SERIAL DMX 1. Conecte o lado do conector de 3 pinos macho do cabo DMX ao conector de 3 pinos de saída fêmea www.ibiza-light.com...
-
Page 32: Mapa Do Menu
Manual - STAR-SPOT 2. Conecte a extremidade do cabo que vem do controlador que terá um conector de 3 pinos fêmea ao conector de entrada do próximo dispositivo de fixação que consiste em um conector de 3 pinos macho. 3. Em seguida, prossiga para conectar da saída conforme declarado acimapara a entrada do seguinte dispositivo de fixação e assim por diante. - Page 33 Movimentos ..................Roação: 540° ; Inclinação: 180° (16 bit) Dimensões ........................200 x 200 x 250mm Peso ................................3kg Produtos elétricos não devem ser descartados no lixo doméstico. Leve-os a um centro de reciclagem. Pergunte às autoridades locais ou ao revendedor sobre a maneira de proceder. www.ibiza-light.com...
-
Page 34: Objašnjenje Simbola
Manual - STAR-SPOT 30W RGBW SPOT MOVING HEAD SA 7 GOBO-A & 3 LED PRSTENA UPUTE ZA UPORABU SADRŽAJ KARTONA: • 1 x pokretna glava • 1x mrežni kabel • 1x korisni priručnik UPUTE ZA RASPAKIRANJE Odmah po primanju, pažljivo raspakirajte karton, provjerite sadržaj kako biste bili sigurni da su svi dijelovi prisut- ni i da su primljeni u dobrom stanju. - Page 35 (muškog) 3-polnog konektora. 3. Zatim nastavite s povezivanjem s izlaza kao što je gore navedeno na ulaz sljedećeg učvršćenja i tako dalje. POVEZIVANJE GLAVNOG I PODREĐENOG UČVRŠĆENJA 1. Spojite (muški) 3-polni priključak DMX kabela na izlazni (ženski) 3-polni konektor prvog učvršćenja. www.ibiza-light.com...
-
Page 36: Upute Za Uporabu
Manual - STAR-SPOT 2. Spojite kraj kabela koji dolazi od prvog učvršćenja koje će imati (ženski) 3-polni konektor na ulazni konektor sljedećeg učvršćenja koji se sastoji od (muškog) 3-polnog konektora. Zatim nastavite s povezivanjem s izlaza kao što je gore navedeno na ulaz sljedećeg učvršćenja i tako dalje Često postavljanje za master-slave i samostalni rad zahtijeva da se prvo učvršćenje u lancu u tu svrhu pokrene bilo postavkama na upravljačkoj ploči ili DIP-sklopkama. -
Page 37: Tehnički Podaci
Dimenzije ........................200 x 200 x 250 mm Težina ................................. 3kg Električni proizvodi ne smiju se odlagati u kućni otpad. Molimo vas da ih odnesete u centar za reciklažu. Pitajte lokalne vlasti ili pro- davača o načinu na koji trebate postupiti. www.ibiza-light.com... -
Page 38: Dmx Channel Mode
Manual - STAR-SPOT DMX CHANNELS DMX CHANNEL MODE Function Setting Horizontal operation (pan) 0-255 Pan fine adjustment 0-255 Vertical operation (tilt) 0-255 Tilt fine adjustment 0-255 Pan / Tilt speed adjustment 0-255 Monochromatic selection 0-111 Automatic colour jump from slow to fast 112-255 Pattern selection 0-127... - Page 39 Manual - STAR-SPOT www.ibiza-light.com...
- Page 40 Any questions or problems? Contact us on facebook Find out more about us on www.lotronic.net Imported from China by LOTRONIC S.A. Avenue Zénobe Gramme 9 B-1480 Saintes www.ibiza-light.com ©Copyright LOTRONIC 2021...
