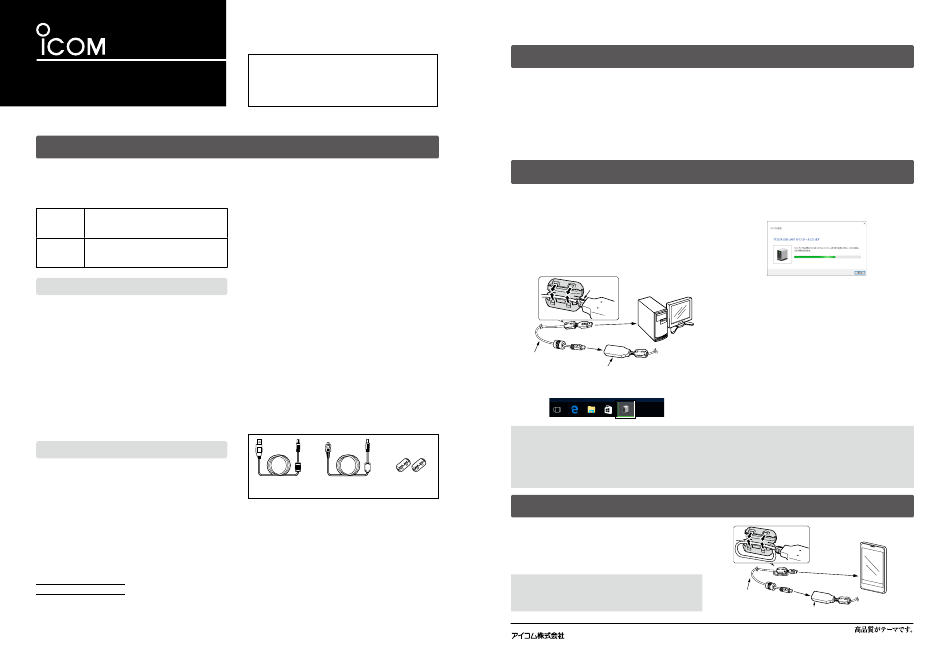

取扱説明書
データ通信ケーブル
opc- 2350lu
安全にお使いいただくために、 ご使用の前に、 必ずお読みください。
◎ 使 用者、 および周囲の人への危害や財産への損害を未然に防ぎ、 製品を安全に正しくお使いいただくために、 守っていただきたい注
意事項を示しています。
◎ 次 の 『R警告』 『 R注意』 の内容をよく理解してから本文をお読みください。
◎ お 読みになったあとは、 いつでも読める場所へ大切に保管してください。
これを無視して誤った取り扱いをすると 「使用者、
R 警告
および周囲の人が、 死亡、 または重傷を負う可能性
が想定される内容」 を示しています。
これを無視して誤った取り扱いをすると 「人が傷
R 注意
害を負う可能性が想定される内容、 および物的損
害のみの発生が想定される内容」 を示しています。
R警告
◎ 下記の事項を守らないと、 火災、 感電、 故障の原因になります。
 指定以外の機器と接続しないでください。
 指定以外の付属品、 および別売品は使用しないでください。
 指定以外の目的に使用しないでください。
 本製品の上にものを載せたり、 挟んだり しないでください。
 本製品を加工したり、 無理に曲げたり、 ねじったり、 引っ張ったり、 加
熱したり しないでください。
 水などでぬれやすい場所で接続したり、 取りはずしたりしないでく
ださい。
 本製品内部に液体、 金属などの異物が入らないようにしてください。
◎ ぬれた手で本製品を使用しないでください。
感電の原因になります。
◎ 分解、 改造は、 絶対にしないでください。
また、 ご自分で修理しないでください。
けが、 火災、 感電、 故障の原因になります。
R注意
◎ ケーブルの接続端子など、 金属部分には触れないでください。
けが、 接続不良の原因になることがあります。
◎ 清掃するときは、 洗剤や有機溶剤 （シンナー、 ベンジンなど） を絶対
に使用しないでください。
ケースが損傷したり、 塗装がはがれたりする原因になることがあ
ります。
ふだんは、 乾いたやわらかい布でふき、 汚れのひどいときは、 水を
含ませたやわらかい布をかたく絞ってふいてください。
ただし、 ケーブルの接続端子は、 絶対に水を含ませた布でふかない
でください。
◎ 本製品を抜き差しするときは、 無理な力を加えないでください。
故障、 破損の原因となることがあります。
■登録商標/著作権について
アイコム株式会社、 アイコム、Icom Inc.、 アイコムロゴは、 アイコム株式会社の登録商標です。
Microsoft、Windows、Windows Vistaは、 米国Microsoft Corporationの米国、 およびその他の国における登録商標または商標です。
Google、Googleロゴ、Google Play、Google Playロゴ、Android、AndroidロゴはGoogle Inc.の商標または登録商標です。
その他、 本書に記載されている会社名、 製品名は、 各社の商標または登録商標です。
本書の内容の一部、 または全部を無断で複写/転用することは禁止されています
このたびは、 本製品 （OPC-2350LU） をお買い上げいただ
きまして、 まことにありがとうございます。
本製品は、 弊社製無線機とパソコンやAndroid ® 端末を
USB接続するためのデータ通信ケーブルです。
【免責事項について】
地震 ・ 雷 ・ 風水害などの天災および当社の責任以外の火災、 本製品の違
法な使用、 お客様または第三者が取扱説明書とは異なる使用方法で本
製品を使用することにより生じた損害につきましては、 法令上の賠償
責任が認められる場合を除き、 当社は一切責任を負いませんので、 あ
らかじめご了承ください。
■ USB接続についてのご注意
◎ パソコンの[USB]ポートが｢有効｣に設定されていることを確認し
てください。
※OSのデバイスマネージャーで確認できます。
◎ 付属のUSBケーブル以外をご使用になると、 データ通信中に誤動
作することがありますので、 必ず付属のUSBケーブルをご使用く
ださい。
◎ 約20mAの電流が必要ですので、 キーボードなど、 小電力機器の
[USB]ポートでは使用できません。
※ [USB]ポートで多くの機器を使用している場合は、 十分な電力が供給
できないため、 データ通信中に誤動作することがあります。
◎ USB HUBに接続してご使用になる場合は、 セルフパワー対応
ポートに接続してください。
※ セルフパワーについては、 ご使用になるUSB HUBの取扱説明書でご
確認ください。
■ 付属品
USBケーブル USBケーブル フェライ トコア
(OPC-1637) (Android 端末用)
®
■ 仕様について
使用温度範囲 ： －10℃～＋60℃
ケ ー ブ ル 長 ： 約530mm （OPC-2350LU）
約1500mm （USBケーブル （OPC-1637） ）
約750mm （USBケーブル （Android ® 端末用） ）
重 量 ： 約34ｇ （OPC-2350LU ： フェライトコアを含む)
約49ｇ （USBケーブル （OPC-1637） ）
約30g （USBケーブル （Android ® 端末用） ）
動作環境について
◎ 本 製品のUSBドライバーは、 次の日本語OSで動作するパソ
コンに対応します。
Microsoft ® Windows ® 10 （32ビット/64ビット）
Microsoft ® Windows ® 8.1 （32ビット/64ビット）
Microsoft ® Windows ® 7 （32ビット/64ビット）
Microsoft Windows Vista （32ビット/64ビット）
® ®
※ Microsoft ® Windows ® 8.1のRTバージョンには対応していません。
USBケーブルの接続とドライバーのインストール
本製品をパソコンに接続すると、 USB ドライバーのインストー
ルを自動で開始します。
Microsoft Windows 10
本書では、 ® ® を例に説明しています。
※ 本書中の画面や操作は、OSのバージョンや設定によって、 お
使いになるパソコンと多少異なる場合があります。
q 本製品をパソコンの ［USB］ ポートに接続します。
※ 下図のようにブッシュを挟みながら付属のフェライ トコアを取
り付けます。
ブッシュ
[USB]ポー トへ
USBケーブル (OPC-1637) 無線機へ
(付属品)
OPC-2350LU
w タスクバーにアイコンが表示され、 自動的にインストールを
開始します。
USBドライバーがインストールされないときは
USBドライバーが正常にインストールされないときは、 弊社ホームページ(下記)でUSBドライバーをダウンロードしてインストールしてください。
アイコム株式会社 ファームウェア/ドライバ ダウンロード
http://www.icom.co.jp/support/download/firmware_driver/
USBドライバーインストールガイド(PDFファイル)をご覧になるためには、Adobe
お持ちでない場合は、Adobeホームページからソフトウェアをダウンロードしてください。
Android
本製品 （OPC-2350LU） をAndroid 端末の ［USB］ ポートに接
®
続します。
◎図のように付属のフェライ トコアを取り付けます。
◎ バ ッテリーの消耗が早くなりますので、 本製品を使用しない
ときはAndroid 端末からはずしてください。
®
ご注意
Android ® 端末が正常に動作しないときは、 無線機とAndroid ®
末の距離をはなして使用してください。
547ｰ0003 大阪市平野区加美南 1ｰ1ｰ32
◎ [ USB]ポート(USB1.1/USB2.0)を装備するパソコンに対
応します。
◎ ド ライバーをパソコンにインストールするには、 パソコンがイ
ンターネットに接続できる環境になっている必要があります。
◎ 本 製 品 をAndroid ®
端 末 で ご 使 用 い た だ く に は、RS-MS1A
Android ® 専用アプリをインストールしていただく必要があります。
◎ R S-MS1A Android ® 専用アプリはAndroid ® 4.0以上のバー
ジョンで動作する端末に対応します。
ご参考
インストール中にアイコンをクリックすると、 「 FT232R USB
UARTをインストールしています」 画面を表示します。
e タスクバーからアイコンが消えたら、 インストール完了です。
※ ご使用のパソコンによっては、 再起動の確認画面が表示され
ますので、 画面の指示にしたがって操作してください。
r 本製品のドライバーが正常にインストールされていることを
確認します。
詳しい手順については弊社ホームページ （下記） に掲載されて
いるインストールガイド （PDFファイル） をご覧ください。
アイコム株式会社 取扱説明書 ダウンロード
パソコン
http://www.icom.co.jp/support/download/manual/
※ 弊社ホームページからのダウンロード手順については、 予
告なく変更する場合がありますのであらかじめご了承くだ
さい。
® Acrobat ® Reader ® が必要です。
端末との接続
®
[USB]
ポー トへ
端
USBケーブル
(Android 端末用）
®
(付属品)
無線機へ
OPC-2350LU
