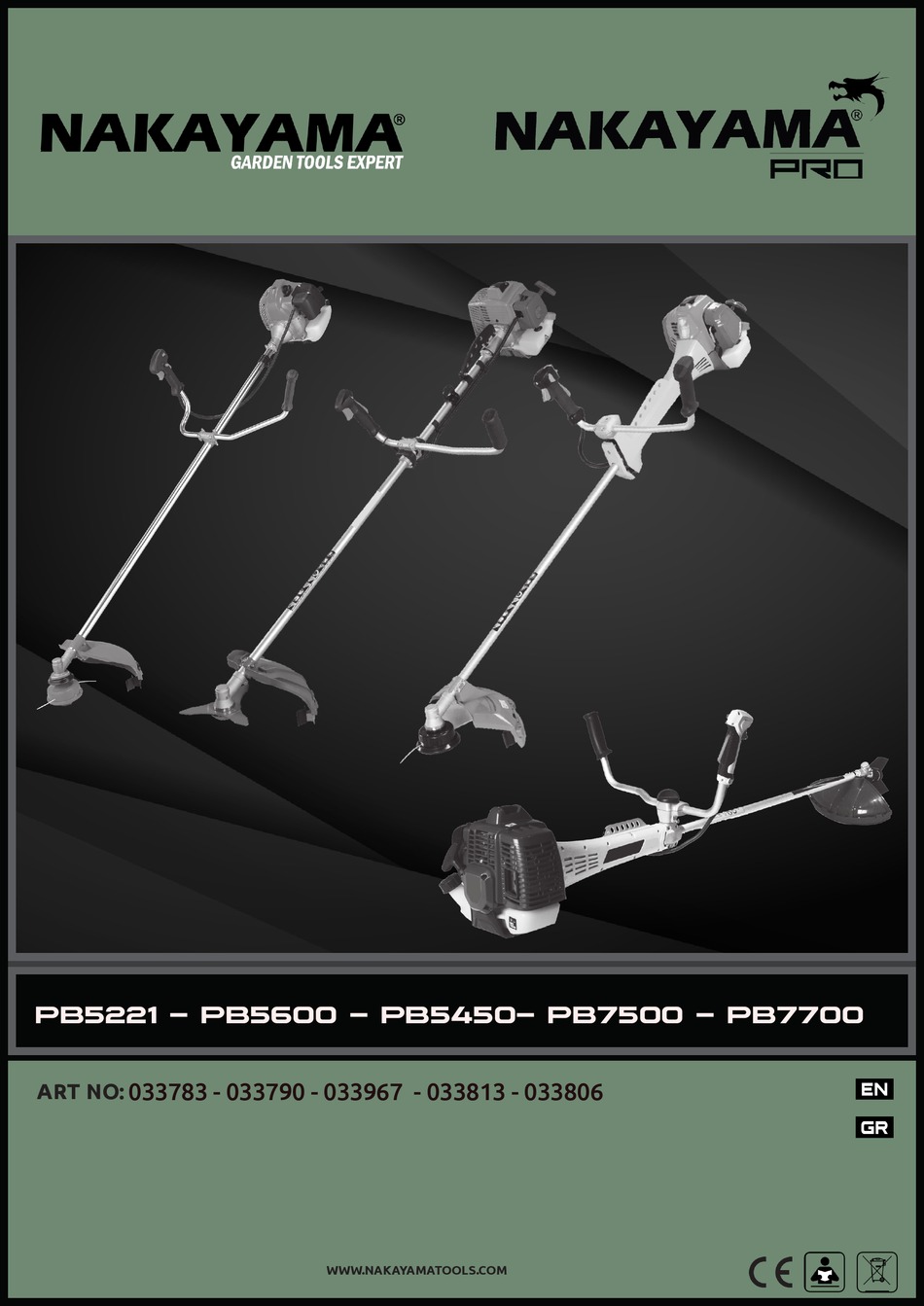

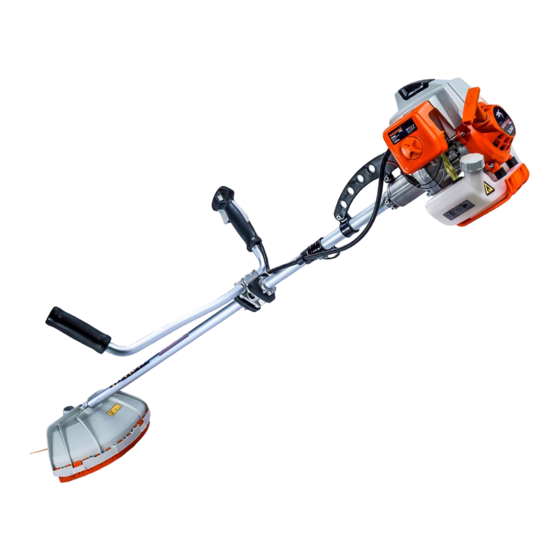

- Page 1 PB5221 - PB5600 - PB5450- PB7500 - PB7700 033783 - 033790 - 033967 - 033813 - 033806 ART NO: WWW.NAKAYAMATOOLS.COM...
- Page 2 Διακόπτης Stop Switch ON/OFF Σφιγκτήρας Άνω Διακόπτης κάλυμμα Safety Lever ασφαλείας σκανδάλης Throttle Σκανδάλη Σύνδεσμος Lever τροφοδοσίας (γκάζι) Τιμόνι WWW.NAKAYAMATOOLS.COM...
- Page 3 Screws Safety guard bracket M5x20 Gear case Shield Βίδες Σύνδεσμος Μ5Χ20 προφυλακτήρα Γωνιακή μετάδοση Προφυλακτήρας Ignition switch Χειριστήριο Lever ass’y Μ5x30 Βίδες Stop Μ5x60 Βίδες Screws Μ5x30 Throttle lock Cap (Upper) Screws Μ6x30 Άνω κάλυμμα Start Safety lever Throttle Bracket Σύνδεσμος...
- Page 4 ① ② Choke (Closed) Run (Open) Choke lever ③ Primer Bulb 12cm ④ Τσοκ κλειστό Τσοκ ανοιχτό Λεβίες τσοκ Φούσκα εκκίνησης ⑤ 10cm ⑥ (πουάρ) ⑧ ⑦ R2-3mm R4-5mm 3-4mm (1) Grease 0.6 - 0.7mm (1) Λίπανση με Γράσο γωνιακής μετάδοσης...
-
Page 5: Safety Instructions
Safety instructions This machine can cause serious injuries. Read the instructions carefully for the correct handling, preparations, maintenance, starting and stopping of the machine. Be familiar with all controls and the proper use of the machine. Keep this manual handy so that you may refer to it later whenever any questions arise. Also note, if you have any questions which cannot be answered here- in, contact the dealer from whom you purchased the product. - Page 6 3. After starting the engine, check to make sure that the cutting attachment stops rotating when the throttle is moved fully back to its original position. If it continues to rotate even after the throttle has been moved fully back, turn off the engine and take the unit to your authorized Nakayama servicing dealer for repair.
- Page 7 Technical Data Model: PB5221 PB5600/PB5450 PB7500 PB7700 Displacement: 52cc 52cc 63.3cc 63.3cc Horsepower: 2.3hp / 2hp Anti-vibration YES / System: Shaft 28mm*1.5m 28mm*1.5m 28mm*1.5m 28mm*1.5m dimensions: Net weight: 7.6kg 8.5kg 8.8kg 10.8kg * The manufacturer reserves the right to make minor changes to product design and technical specifications without prior notice unless these changes significantly affect the performance and safety of the prod- ucts.
-
Page 8: Before Operation
Installing debris guard (Picture B, page 2) • Attach the debris guard with the bolts provided to the shaft. Installing debris guard (Picture B, page 3) Install the safety cover on the shaft with the safety cover bracket and the screws provided. Tighten the screws after setting the safety cover bracket at the appropriate position. -
Page 9: Operation
Fuel Warning: Gasoline is very flammable. Avoid smoking or bringing any flame or sparks near fuel. Wipe up all spills before starting the engine. Make sure to stop the engine and allow it cool before starting the engine. Keep open flames away from the area where fuel is handled or stored. Important: Never use oil for 4 cycle engine use or water cooled 2-cycle engine. - Page 10 Cutting with a nylon head The CUT - OFF KNIFE will be on the right side of the debris shield. If the brush cutter is equipped with an bump feet head in order to increase the length of the cutting line press the cutting head on the ground by guiding it downwards.
-
Page 11: Transport And Storage
Air Filter Accumulated dust in the air filter will reduce engine efficiency. Increase fuel consumption and allow abrasive particles to pass into the engine. Remove the air filter as Often as necessary to maintain in a clean condition. Light surface dust can readily be removed by tapping the filter. Heavy deposits should be washed out in suitable solvent. Remove filter cover by loosening air filter cover knob. -
Page 12: Troubleshooting
Troubleshooting 1. FAILURE TO START Symptom Possible cause Remedy Cylinder Spark Fuel system abnormality There is no fuel in tank fuel filter ob- Add fuel in tank compression plug spark structed Clean fuel filter pressure normal normal Fuel Fuel Fuel is too dirty. There is water in fuel. Replace the fuel. - Page 13 3. ENGINE RUNNING UNSTABLE Symptom Possible cause Remedy There are knock sound in engine Piston, piston ring, Replace piston, piston ring Cylinder attrite, Replace piston pin, piston Piston pin, piston attrite, Replace bearing Bearing of crank shaft attrite There are metal knock sound Engine overheats Burning chamber fouled with oily deposits Gasoline branded is ufit...
-
Page 14: Οδηγίες Ασφαλείας
Οδηγίες ασφαλείας Αυτό το εργαλείο μπορεί να προκαλέσει σοβαρά τραύματα. Διαβάστε προσεκτικά τις οδηγίες για τον σωστό χειρισμό, την προετοιμασία, τη συντήρηση, την εκκίνηση και τη διακοπή λειτουργίας του εργαλείου. Βεβαιωθείτε πως έχετε εξοικειωθεί με την τρόπο λειτουργίας των χειριστηρίων και με τη σωστή χρήση του... - Page 15 Χειρισμός καυσίμου • Ο κινητήρας έχει σχεδιαστεί για να λειτουργεί με μείγμα καυσίμου, το οποίο περιέχει εξαιρετικά εύφλεκτη βενζίνη. Ποτέ μην αποθηκεύετε δοχεία καυσί- μου ή εκτελείτε πλήρωση της δεξαμενής του εργαλείου σε χώρους όπου υπάρχει λέβητας, σόμπα, ξυλεία, ηλεκτρικοί σπινθήρες, σπινθήρες συγκόλλησης ή οποιαδήποτε...
-
Page 16: Τεχνικά Χαρακτηριστικά
3. Μετά την εκκίνηση του κινητήρα, βεβαιωθείτε ότι το εξάρτημα κοπής σταματά να περιστρέφεται όταν το γκάζι μετακινηθεί πλήρως πίσω στην αρχική του θέση. Εάν συνεχίσει να περιστρέφεται ακόμα και μετά την πλήρη μετακίνηση του γκαζιού προς τα πίσω, απενεργοποιήστε τον κινητήρα και αποστείλετε τη μονάδα στον εξουσιοδοτημένο αντιπρόσωπο σέρβις ΝΑΚΑΥΑΜΑ για επισκευή. Τεχνικά Χαρακτηριστικά Μοντέλο: PB5221 PB5600/PB5450 PB7500 PB7700 Κυβισμός:... - Page 17 Προειδοποίηση! Μην επιχειρήσετε να αποσυναρμολογήσετε τις δύο βίδες της βάσης του συνδέσμου. Οι σύνδεσμοι είναι τοποθετημένοι από τον κατα- σκευαστή σε ένα κατάλληλο σημείο βάσει του σχεδιασμού του μηχανήματος, μην επιχειρήσετε να τους αφαιρέσετε ή να τους μετακινήσετε. Διαφορετικά, μπορεί να προκληθεί σοβαρός τραυματισμός. Σύνδεση...
-
Page 18: Οδηγίες Λειτουργίας
ΠΡΟΣΟΧΗ ΚΙΝΔΥΝΟΣ! Η εξάτμιση του κινητήρα περιέχει χημικές ουσίες που είναι γνωστό ότι προκαλούν καρκίνο, γενετικές ανωμαλίες, ή άλλες αναπαραγωγικές βλάβες. Καύσιμα Προειδοποίηση: Η βενζίνη είναι εξαιρετικά εύφλεκτη. Αποφύγετε το κάπνισμα και μην πλησιάζετε ενεργές φλόγες ή σπινθήρες κοντά στα καύσιμα. Σκουπίστε... - Page 19 Διακοπή λειτουργίας του κινητήρα • Απελευθερώστε την σκανδάλη τροφοδοσίας και περιμένετε για ένα περίπου λεπτό επιτρέποντας στο μηχάνημα να λειτουργήσει για ένα περίπου λεπτό σε κατάστασή ρελαντί. • Πιέστε τον διακόπτη ρυθμίζοντας τον στην θέση STOP. Χρησιμοποιώντας το σύστημα της εξάρτυσης 1.
-
Page 20: Συντήρηση Και Φροντίδα
Συντήρηση και φροντίδα Επαναπλήρωση του νήματος κοπής 1. Ως νήμα κοπής αντικατάστασης, χρησιμοποιήστε νήμα διαμέτρου έως 3mm. Το καρούλι μεσινέζας μπορεί να φέρει ένα νήμα κοπής μήκους έως 6m στην κεφαλή των 10cm. Αποφύγετε τη χρήση μεγαλύτερου νήματος, καθώς ενδεχομένως μπορεί να μειωθεί η απόδοση κοπής. Για λόγους ασφαλείας, μην χρησιμοποιείτε... -
Page 21: Μεταφορά Και Αποθήκευση
Μεταφορά και αποθήκευση Το εργαλείο πρέπει να απενεργοποιείται όταν μετακινείται μεταξύ χώρων εργασίας. Με την απενεργοποίηση του εργαλείου η εξάτμιση είναι ακόμα καυτή. Μην αγγίζετε ποτέ καυτά μέρη όπως παραδείγματος χάριν την εξάτμιση. Βεβαιωθείτε ότι καύσιμο δεν έχει διαρρεύσει από τη δεξαμενή. Αφήστε... - Page 22 Φθορά δακτυλίου πιστονιού Aντικαταστήστε με νέο Θραύση δακτυλίου πιστονιού Αντικαταστήστε Πίεση συμπίεσης Eνανθράκωση δακτυλίου πιστονιού Αφαιρέστε και αντικαταστήστε ανεπαρκής Σύστημα Σύστημα Χαλάρωση μπουζί Συσφίξτε καυσίμου έναυσης κανονικό κανονικό Διαρροή στην συνένωση επιφανειών Σφραγίστε την διαρροή κυλίνδρου και στροφαλοθάλαμου Κακή επαφή καλωδίου υψηλής τάσης Συσφίξτε...
- Page 23 3. ΑΣΤΑΘΕΙΑ ΜΗΧΑΝΗΣ ΚΑΤΑ ΤΗΝ ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΙΔΙΟΡΘΩΣΗ Πιστόνι, ελατήριο πιστονιού, Αντικαταστήστε το πιστόνι, το ελατήριο πιστονιού φθορά κυλίνδρου, Ακούγονται ήχοι τύπου κρότου στην μηχανή φθορά πείρου πιστονιού, φθορά Aντικαταστήστε τον πείρο πιστονιού, το πιστόνι πιστονιού, Αντικαταστήστε τα ρουλεμάν φθορά...
