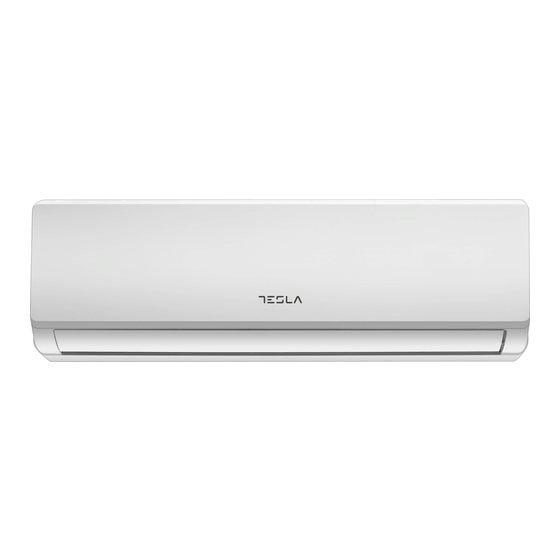

Tesla TT26EX21-0932IA User Manual

Tesla TT26EX21-0932IA User Manual

Hide thumbs Also See for TT26EX21-0932IA:

User manual (418 pages)

,

Service manual (70 pages)

,

User manual (352 pages)

Table of Contents

Advertisement

Available languages

EN

Quick Links

SPLIT-TYPE

AIR CONDITIONER

USER MANUAL

For R32 DC Inverter models:

TT26EX21-0932IA

TT26EX81-0932IAW

TT34EX21-1232IA

TT34EX81-1232IAW

TT34EXC1-1232IAWPC

TT51EX21-1832IA

TT51EX81-1832IAW

TT68EX21-2432IA

BIH/

ENG

BG

MNE

GR

HR

HU

Ver. 2021

MKD

RO

SLO

SRB

Table of Contents

Advertisement

Table of Contents

Need help?

Need help?

Do you have a question about the TT26EX21-0932IA and is the answer not in the manual?

Questions and answers

Summary of Contents for Tesla TT26EX21-0932IA

Page 1 SPLIT-TYPE AIR CONDITIONER USER MANUAL For R32 DC Inverter models: TT26EX21-0932IA TT26EX81-0932IAW TT34EX21-1232IA TT34EX81-1232IAW TT34EXC1-1232IAWPC TT51EX21-1832IA TT51EX81-1832IAW TT68EX21-2432IA BIH/ Ver. 2021...
Page 2 OPERATING INSTRUCTION Note: All the pictures in this manual are just schematic diagrams, the actual is the standard. Please read this owner’s manual carefully and thoroughly before operating the unit! Take care of this manual for future reference. UPUTSTVO ZA UPOTREBU BIH/ Napomena: Sve slike u ovom priručniku su samo šematski dijagrami, fizički proizvod je standard.
Page 3: Safety Rules And Recommendations For The Installer
SAFETY RULES AND RECOMMENDATIONS FOR THE INSTALLER • Read this guide before installing and using the appliance. • During the installation of the indoor and outdoor units the access to the working area should be forbidden to children. Unforeseeable accidents could happen. •...
Page 4: Safety Rules And Prohibitions
• Always use the appliance with the air filter mounted . The use of the conditioner without air filter could cause an excessive accumulation of dust or waste on the inner parts of the device with possible subsequent failures. • The user is responsible for having the appliance installed by a qualified technician , who must check that it is earthed in accordance with current legislation and insert a thermomagnetic circuit breaker.
Page 5: Indoor Unit
NAMES OF PARTS Indoor unit Description Front panel Air filter Optional filter (if installed) LED Display Signal receiver Terminal block cover Ionizer generator(if installed) Deflectors Emergency button Indoor unit rating label (Stick position optional) Airflow direction louver Remote controller Outdoor unit Description Air outlet grille Outdoor unit rating label...
Page 6: Indoor Unit Display
INDOOR UNIT DISPLAY Function SLEEP SLEEP mode 1. Lights up during Timer operation when the air Temperature display (if present) / conditioner is operational Error code 2. Displays the malfunction code when fault occurs. TIMER Lights up during Timer operation. The shape and position of switches and indicators may be different according to the model, but their function is the same.
Page 7: Remote Controller
REMOTE CONTROLLER Button Function To turn on or off the air conditioner . OPTION To activate or deactivate optional function (Check below table). To decrease temperature, time setting or choose the function. To increase temperature , time setting or choose the function. To activate / deactivate the ECO function which enables the unit automatically to sets the operation to achieve energy savings.
Page 8 You will hear a beep when you press the following buttons or select the following optional functions, though the actual model haven’t this function, we express our apologies: Optional Function: COMFORTABLE COOLING HEALTH Optional Function: generate the ionizer airflow Optional Function: COMFORTABLE HEATING button: SWING LEFT/RIGHT airflow Hold...
Page 9: Replacement Of Batteries
Symbols Meaning TIMER Timer indicator Temperature indicator Flashing Fan speed indicator: Auto low low mid mid high Mute indicator SUPER indicator Flap swing angle indicator Flashing Deflector swing angle indicator Comfortable cooling airflow indicator Comfortable heating airflow indicator Optional functions indicator Notes: There is no HEALTH/WIND FREE/ GEN MODE functions for current models, we express our apologies.
Page 10: "Swing" Control Of The Air Flow
WARNING! 1. Direct the remote controller toward the Air conditioner. 2. Check that there are no objects between the remote control and the Signal receptor in the indoor unit. Signal receptor 3. Never leave the remote controller exposed to the rays of the sun.
Page 11: Cooling Mode
Cooling mode The cooling function allows the air condit- ioner to cool the room and at the same time reduces Air humidity. To activate the cooling function (COOL) , press the MODE button until the symbol COOL appears on the display. The cooling function is activated by setting the button at a temperature lower than that of the room.
Page 12: Eco Function
Display function (indoor display) Switch on/off the LED display on panel Press OPTION at the fist time, select the DISPLAY by pressing the until symbol DISPLAY is flashing; Press OPTION again to button switch off the LED display on the panel, and appears on the remote controller display.
Page 13: Self-Clean Function
Self-clean function Switch off the air conditioner. Press OPTION at the fist time , select the CLEAN by pressing the button until symbol CLEAN is flashing; Press OPTION again to activate the CLEAN function, and appears on the display. Do it again to deactivate this function.
Page 14: I Feel Function
I FEEL function Press OPTION at the fist time , select the I FEEL by pressing the button until symbol I FEEL is flashing; Press OPTION again to activate the I FEEL function, and I appears on the display. Do it again to deactivate this function.
Page 15: Important Considerations
INSTALLATION MANUAL Important considerations • The air conditioner you buy must be installed by professional personnel and the Installation manual is used only for the professional installation personnel! The installation specifications should be subject to our after-sale service regulations. • When filling the combustible refrigerant, any of your rude operations may cause serious injury or injuries to human body or bodies and object or objects.
Page 16 Table GG.2 - Minimum room area (m Charge amount (M) (kg) Minimum room area (m Category (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Installation Safety Principles 1. Site Safety •...
Page 17: Special Tools
Special Tools Tool Name Requirement(s) for Use It should be an explosion-proof vacuum pump; can ensure certain precision and Mini Vacuum Pump its vacuum degree should be lower than 10Pa. It should be a special explosion-proof filling device; have certain precision and its Filling Device filling deviation should be less than 5g.
Page 18: Installation Diagram
Outdoor unit • Do not install the outdoor unit near sources of heat, steam or flammable gas. • Do not install the unit in too windy or dusty places. Do not install the unit where people often pass.Select a place where the air discharge and operating sound will not disturb the neighbours.
Page 19 To install, proceed as follows: Installation of the mounting plate 1. Always mount the rear panel horizontally and vertically 2. Drill 32 mm deep holes in the wall to fix the plate; 3. Insert the plastic anchors into the hole; 4.
Page 20: Refrigerant Piping Connection
Refrigerant piping connection The piping can be run in the 3 directions indicated by numbers in the picture . When the piping is run in direction 1or 3, cut a notch along the groove on the side of the indoor unit with a cutter. Run the piping in the direction of the wall hole and bind the copper pipes , the drain pipe and the power cables together with the tape with the drain pipe at the bottom, so...
Page 21: Installation Of The Outdoor Unit
Installation of the indoor unit Mounting plate refrigerant insulation pipe sleeve connection cable refrigerant connection pipe cable 1 (for heat-pump) Covered by vinyl tape Condensed Probe cable (for water drain pipe heat-pump) After having connected the pipe according to the instructions, install the connection cables. Now install the drain pipe.
Page 22: Connecting The Pipes
Connecting the pipes connection pipes Screw the flare nuts to the outdoor unit coupling with the same tightening procedures described for the indoor unit. To avoid leakage, pay attention to the following points: 1. Tighten the flare nuts using two wrenches. Pay flare nuts attention not to damage the pipes.
Page 23: Operation Test
3-way valve diagram connect to indoor unit open position spindle needle Connect to outdoor unit Valve core service port cap Indoor unit Refrigerant flow 2-way valve direction 3-way valve 6. Open 1/4 turn 7. Turn to fully open the valve 7.
Page 24: Information For The Installer
Outdoor unit test • Is there any abnormal noise or vibration during operation? • Could the noise , the air flow or the condensed water drainage disturb the neighbours? • Is there any coolant leakage? Note: the electronic controller allows the compressor to start only three minutes after voltage has reached the system.
Page 25: Wiring Diagram
Wiring diagram For different models, the wiring diagram may be different. Please refer to the wiring diagrams pasted on the indoor unit and outdoor unit respectively. On indoor unit, the wiring diagram is pasted under the front panel; On outdoor unit, the wiring diagram is pasted on the backside of the outdoor handle cover. Front panel Wiring diagram Wiring diagram...
Page 26 18/22k INVERTER TYPE R410a MODEL capacity (Btu/h) sectional area (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm 1.0mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Power supply cable AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16)
Page 27: Cleaning The Heat Exchanger
MAINTENANCE Periodic maintenance is essential for keeping your air conditioner efficient. Before carrying out any maintenance , disconnect the power supply by taking the plug out from the socket. Indoor unit Antidust filters 1. Open the front panel following the direction of the arrow 2.
Page 28: Troubleshooting
TROUBLESHOOTING Malfunction Possible causes Power failure/plug pulled out. Damaged indoor/outdoor unit fan motor. Faulty compressor thermomagnetic circuit breaker. Faulty protective device or fuses. The appliance does not Loose connections or plug pulled out. operate It sometimes stops operating to protect the appliance. Voltage higher or lower than the voltage range.
Page 29 Error signals on the display In case of error, the display on the indoor unit shown the following error codes: Display Description of the trouble Display Description of the trouble Indoor temperature sensor fault Outdoor discharge temperature sensor fault Indoor pipe temperature sensor fault Outdoor IPM module fault Outdoor pipe temperature sensor fault Outdoor current detect fault...
Page 30 16. Information on servicing: 1. Checks to the area Prior to beginning work on systems containing flammable refrigerants, safety checks are necessary to ensure that the risk of ignition is minimized. For repair to the refrigerating system, the following precautions shall be complied with prior to conducting work on the system.
Page 31 supply to equipment during servicing, then a permanently operating form of leak detection shall be located at the most critical point to warn of a potentially hazardous situation. 2. Particular attention shall be paid to the following to ensure that by working on electrical components, the casing is not altered in such a way that the level of protection is affected.
Page 32 Only electric heating to the compressor body shall be employed to accelerate this process. When oil is drained from a system, it shall be carried out safely. Smart WiFi app user manual can be found at: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 33 BIH/ BEZBJEDNOSNA PRAVILA I PREPORUKE ZA OSOBU KOJA OBAVLJA UGRADNJU • Prije nego što započnete postupak ugradnje i upotrebe uređaja, pročitajte ovaj vodič. • Prilikom ugradnje unutrašnje i spoljašnje jedinice, djeci bi trebalo zabraniti pristup radnom prostoru. • Može doći do nepredviđenih nesrećnih slučajeva. •...
Page 34 BIH/ • Korisnik ima odgovornost da kontaktira kvalifikovanog tehničara radi ugradnje uređaja, pri čemu tehničar mora da provjeri da li je uzemljenje u skladu sa važećim zakonom, kao i da ugradi termomagnetski prekidač. • Baterije daljinskog upravljača se moraju reciklirati ili pravilno odlagati. •...
Page 35: Nazivi Djelova
BIH/ NAZIVI DJELOVA Unutrašnja jedinica Br. Opis Opis Prednji panel Filter za vazduh Opcioni filter (ukoliko je instaliran) LED displej Prijemnik signala Poklopac konektorskog bloka Jonizator (ukoliko je instaliran) Vertikalna krilca za usmeravanje vazduha 10 Taster za hitne slučajeve Pločica sa specifikacijom za unutrašnju jedinicu (lokacija je opciona) 12 Krilce za usmjeravanje strujanja vazduha Daljinski upravljač...
Page 36 BIH/ DISPLEJ UNUTRAŠNJE JEDINICE Funkcija MIROVANJE Režim MIROVANJA (SLEEP) Displej sa temperaturnim 1. Osvijetljen je tokom rada opcije Tajmer, kada je klima vrijednostima (ukoliko postoji) / uređaj uključen Šifra greške 2. Prikazuje šifru nepravilnosti u radu kada dođe do kvara. TAJMER Osvjetljen je tokom rada opcije Tajmer.
Page 37: Daljinski Upravljač
BIH/ DALJINSKI UPRAVLJAČ Taster Funkcija Za uključivanje ili isključivanje klima uređaja. OPTION Za aktiviranje ili deaktiviranje opcione funkcije (Pogledajte sledeću tabelu). Za smanjenje temperaturnih vrijednosti, podešavanje vremena ili odabir funkcije. Za povećanje temperaturinh vrijednosti, podešavanje vremena ili odabir funkcije. Za aktiviranje/deaktiviranje funkcije ECO (EKO), kojom se omogućava da uređaj automatski podesi svoj rad tako da ostvari uštedu energije.
Page 38 BIH/ UKLJUČENO Režim OPCIJE /ISKLJUČENO AUTO CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (DISPLEJ), HEALTH (AUTOMATSKI) (UNAPREĐENJE ZDRAVLJA), I FEEL (TRENUTNA TEMP.) CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (DISPLEJ), HEALTH COOL (UNAPREĐENJE ZDRAVLJA), SLEEP (MIROVANJE), MILDEW (PROTIV (HLAĐENJE) BUĐI), I FEEL (TRENUTNA TEMP.) CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (DISPLEJ), HEALTH ISKLJUČENO (UNAPREĐENJE ZDRAVLJA), MILDEW (PROTIV BUĐI), I FEEL...
Page 39 BIH/ Značenje simbola prikazanih na tečnom kristalnom displeju Simboli Značenje Jedan indikator Indikator funkcije Zaključavanje (Lock) Indikator baterije AUTO Indikator režima Automatski COOL Indikator režima Hlađenje Indikator režima Isušivanje Indikator režima Ventilacija HEAT Indikator režima Grijanje Indikator funkcije EKO TIMER Indikator tajmera Indikator temperature Indikator brzine ventilatora: Auto (automatski), low...
Page 40 BIH/ Zamena baterija Skinite poklopac ležišta za baterije na poleđini daljinskog upravljača tako što ćete ga kliznim pokretom povući u smjeru strelice. Postavite baterije prema polovima (+ i -) prikazanim na daljinskom upravljaču. Ponovo postavite poklopac ležišta za baterije tako što ćete ga kliznim pokretom vratiti na njegovo mjesto. Stavite 2 baterije LRO 3 AAA (1,5 V).
Page 41 BIH/ „Swing“ kontrola vazdušnog strujanja 1. Pritisnite taster kako biste aktivirali „FLAP“ kretanje 1. (1) Ukoliko pritisak zadržite tokom perioda do 2 sekunde, u okviru swing kretanja ciklično će se smenjivati sledeći položaji krilaca deaktiviranje 2. Ukoliko pritisak zadržite duže od 2 sekunde, deaktiviraćete ovu opciju Strujanje vazduha se naizmenično usmerava ka gore, a zatim ka dolje, kako bi se garantovala ravnomjerna raspoređenost vazduha u prostoriji 2.
Page 42 BIH/ Režim GRIJANJE Funkcija grijanja omogućava zagrijavanje prostorije klima uređajem. Da biste aktivirali funkciju grijanja (HEAT), pritiskajte taster MODE (REŽIM) sve dok se na displeju ne pojavi simbol HEAT. Podesite temperaturu na vrijednosti više od temperaturnih vrijednosti u prostoriji pomoću tastera Kako biste optimizovali funkcionisanje klima uređaja, podesite temperaturu (1), brzinu (2) i pravac strujanja vazduha (3) pritiskanjem naznačenih tastera.
Page 43: Funkcija Turbo
BIH/ Funkcija EKO Klima uređaj radi u ekonomičnom režimu. Samo u okviru modela za grijanje ili hlađenje, pritisnite taster ECO (EKO) i na displeju će se prikazati simbol ECO. Klima uređaj će raditi uz uštedu energije. Da biste ovu funkcija otkazali, pritisnite taster MODE (REŽIM) kako biste aktivirali neki drugi režim ili ponovo pritisnite taster ECO (EKO).
Page 44 BIH/ Funkcija SAMOČIŠĆENJE Isključite klima uređaj pritiskom na Najprije pritisnite taster OPTION (OPCIJA), a zatim izaberite opciju CLEAN (ČIŠĆENJE) pritiskanjem tastera sve dok simbol CLEAN ne počne da treperi. Ponovo pritisnite taster OPTION (OPCIJA) kako biste aktivirali opciju CLEAN (ČIŠĆENJE), pri čemu će se na displeju prikazati [CLEAN]. Ponovite postupak kako biste deaktivirali ovu funkciju.
Page 45: Radna Temperatura
BIH/ Da otkažete tajmer (ukoliko je funkcija TAJMER aktivirana) Pritisnite taster OPTION (OPCIJA) ili bez ikakvih aktivnosti sačekajte da istekne narednih 5 sekundi kako biste otkazali tajmer. Napomena: Cjelokupni proces mora biti obavljen u intervalu do 5 sekundi. U suprotnom, proces će biti otkazan. Funkcija TRENUTNA TEMPERATURA Najprije pritisnite taster OPTION (OPCIJA), a zatim izaberite opciju I FEEL (TRENUTNA TEMP.) pritiskanjem tastera...
Page 46 BIH/ PRIRUČNIK ZA UGRADNJU Važne činjenice • Ugradnju klima uređaja koji kupite mora da obavi profesionalno osoblje, a „Priručnik za ugradnju“ je namenjen iskjučivo profesionalnom osoblju koje vrši ugradnju! Specifikacije za ugradnju bi trebalo da budu saglasne sa našim propisima o pružanju usluga održavanja.
Page 47 BIH/ Tabela GG.2 – Minimalna površina prostorije (m Količina kojom se uređaj puni (M) (kg) Minimalna površina prostorije (m Kategorija (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Principi bezbjednosti prilikom ugradnje 1.
Page 48 BIH/ Poseban alat Naziv alata Zahtjev(i) u vezi sa upotrebom Vakuum pumpa treba da bude otporna na eksploziju, da pruža odgovarajući nivo Mini vakuum pumpa preciznosti, a stepen vakuuma treba da bude niži od 10 Pa. Za punjenje treba da se koristi specijalni uređaj za punjenje otporan na eksploziju, koji Uređaj za punjenje pruža odgovarajući nivo preciznosti, sa odstupanjem u smislu punjenja manjim od 5 g.
Page 49 BIH/ Spoljašnja jedinica • Ne ugrađujte spoljašnju jedinicu blizu izvora toplote, pare ili zapaljivog gasa. • Ne ugrađujte jedinicu na mjestima koja su izložena pretjeranom dejstvu vjetra ili prašine. • Ne ugrađujte jedinicu na mjestima gde ljudi često prolaze. Izaberite lokaciju na kojoj ispuštanje vazduha i zvuci rada uređaja neće smetati susjedima.
Page 50 BIH/ Prilikom ugradnje, postupajte na sledeći način: Postavljanje table za pričvršćivanje 1. Zadnji panel uvek pričvršćujte u odnosu na horizontalnu i vertikalnu ravan; 2. U zidu izbušite otvore dubine 32 mm kako biste pričvrstili tablu; 3. U otvore postavite plastične tiplove; 4.
Page 51: Cijevi Za Rashladno Sredstvo
BIH/ Cijevi za rashladno sredstvo Cijevi mogu pratiti 3 različita pravca, kako je na slici prikazno brojevima. Ukoliko su cijevi postavljene tako da prate pravac 1 ili 3, nožem napravite zarez duž žlijeba sa strane unutrašnje jedinice. Postavite cijevi u pravcu otvora u zidu i selotejpom zajedno uvežite bakarne cijevi, cijev za ispuštanje tečnosti i kablove za napajanje tako da cijev za ispuštanje tečnosti bude na dnu kako bi se omogućio neometani tok vode.
Page 52 BIH/ Postavljanje unutrašnje jedinice tabla za pričvršćivanje cijev za izolacioni rashladno sloj sredstvo priključni kabal cijev za rashladno priključni kabal sredstvo 1 (za toplotnu pumpu) Obloženo vinil trakom Ispusna cijev Kabal za sondu za vodu koja se (za toplotnu kondenzovala pumpu) Nakon povezivanja cijevi u skladu sa uputstvima, postavite i priključne kablove.
Page 53 BIH/ Povezivanje cijevi priključne cijevi Pričvrstite nastavke sa navojima na spojnicu spoljašnje jedinice koristeći iste procedure pričvršćivanja navedene za unutrašnju jedinicu. Kako biste izbegli curenje, povedite računa o sledećem: 1. Pričvrstite nastavke sa navojima koristeći dva ključa. nastavci sa Obratite pažnju da tom prilikom ne oštetite cijevi. navojima 2.
Page 54 BIH/ Dijagram trosmjernog ventila povezati sa unutrašnjom jedinicom otvorena pozicija vreteno povezati sa igla spoljašnjom jedinicom jezgro ventila poklopac servisnog otvora Unutrašnja jedinica Pravac kretanja Dvosmjerni ventil rashladnog sredstva Trosmjerni ventil Otvoriti do 1/4 rotacije 7. Okrenuti za potpuno otvaranje 7.
Page 55 BIH/ Testiranje spoljašnje jedinice • Da li je tokom rada prisutna bilo kakva neuobičajena buka ili vibriranje? • Da li bi buka, strujanje vazduha ili ispuštanje kondenzovane vode moglo da smeta susedima? • Da li je prisutno curenje rashladnog sredstva? Napomena: elektronski kontroler kompresoru omogućava da počne sa radom samo tri minuta nakon što napon stigne do sistema INFORMACIJE ZA OSOBU KOJA VRŠI UGRADNJU...
Page 56 BIH/ Dijagram ožičavanja Dijagram ožičavanja se može razlikovati kod različitih modela. Pogledajte dijagrame ožičavanja nalijepljene na unutrašnjoj i spoljašnjoj jedinici. Na unutrašnjoj jedinici, dijagram ožičavanja je nalijepljen ispod prednjeg panela; Na spoljašnjoj jedinici, dijagram ožičavanja je nalijepljen na poleđini poklopca držača. Prednji panel Dijagram ožičavanja Dijagram ožičavanja...
Page 57 BIH/ 18/22k INVERTER TIP R410a MODEL kapacitet (Btu/h) presjek (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm 1.0mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Kabl za napajanje AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16)
Page 58 BIH/ ODRŽAVANJE Periodično održavanje je od ključne važnosti za održavanje efikasnosti Vašeg klima uređaja. Prije nego što započnete postupak bilo kakvog održavanja, prekinite napajanje tako što ćete utikač izvući iz utičnice. Unutrašnja jedinica Filteri za zaštitu od prašine 1. Otvorite prednji panel u pravcu strelice na slici 2.
Page 59: Otklanjanje Problema
BIH/ OTKLANJANJE PROBLEMA Nepravilnost u radu Mogući uzroci Nestanak struje/utikač izvučen iz utičnice. Oštećen motor ventilatora unutrašnje/spoljašnje jedinice. Neispravan termomagnetski prekidač za kompresor. Neispravan zaštitni uređaj ili osigurači. Uređaj ne radi Razlabavljene konekcije ili utikač izvučen iz utičnice. Ponekad uređaj prestaje sa radom kako bi sam sebe zaštitio. Napon viši ili niži od opsega.
Page 60 BIH/ Signali za greške na displeju U slučaju postojanja greške, na displeju unutrašnje jedinice biće prikazane sledeće šifre za greške: Displej Opis problema Displej Opis problema Greška senzora temperature unutrašnje Greška senzora temperature ispusnog jedinice vazduha u okviru spoljašnje jedinice Greška senzora temperature u cevi Greška inteligentnog modula za napajanje unutrašnje jedinice...
Page 61 BIH/ 16. Informacije o servisiranju: 1. Provjera prostora Prije nego što započnete sa radom na sistemima koji sadrže zapaljiva rashladna sredstva, neophodno je obaviti bezbjednosne provjere kako biste se uvjerili da je rizik od paljenja sveden na minimum. Prilikom popravljanja rashladnog sistema, a prije izvođenja radova na sistemu, primjenite sledeće mjere predostrožnosti.
Page 62 BIH/ 17. Popravljanje zaptivenih komponenti 1. Prilikom popravljanja zaptivenih komponenata, a prije skidanja zaptivenih poklopaca i sl., neophodno je prekinuti svaku vezu opreme na kojoj se izvode radovi sa napajanjem. Ukoliko je apsolutno neophodno da oprema tokom servisiranja bude pod naponom, onda se na najkritičnijoj tački mora postaviti konstantno uključen uređaj za detektovanje curenja, kako bi isti izdao upozorenje o postojanju potencijalno opasne situacije.
Page 63 Proces evakuacije treba sprovesti prije vraćanja kompresora dobavljačima. Ovaj process se može ubrzati isključivo električnim grijanjem tijela kompresora. Postupak pražnjenja ulja iz sistema treba obaviti na bezbjedan način. Korisničko uputstvo za korištenje Smart Wifi aplikacije možete pronaći na: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 64: Garancijski List
BOSNA I HERCEGOVINA Comtrade Distribution d.o.o. Sarajevo Adresa: Džemala Bijedića 179, 71000 Sarajevo Telefon: +387 33 767 255 Fax: +387 33 756 101 E-mail: distribution.ba@comtrade.com GARANCIJSKI LIST Obavezno popunjava (prodavnica): Model: _________________________________ __________________________ Datum prodaje:_______ dan _____ mjesec 20 ___________ Potpis i pečat Napomena: Garancija se prihvata samo uz kompletno popunjen garancijski list i uz fiskalni račun.
Page 65 Garancijski kupon služi ovlaštenim servisima za pravdanje troškova popravke uređaja i isti imaju pravo da zadrže nakon izvršenih popravki na uređaju. Proizvođač se obavezuje da će obezbjediti servis uređaja u roku od pet godina od dana kupovine. U garancijske uslove nisu uključeni kvarovi nastali usljed: - djelovanja više sile (udar groma, vremenskih nepogoda, pojave prenapona u el.
Page 66 AUTORIZOVANI SERVISI Banja Luka, SERVIS PRERADOVIĆ, Oplenačka 2, 051/280-500 Banja Luka, GL SERVIS, Novo naselje bb, 051/922-895, 065/587-740 Banja Luka, SLOBODA S.P., Milice Stojadinović Srpkinje 6, 065/523-658, 051/438-908 Banja Luka, SERVIS FRIGO ĐUKIĆ, Put srpskih branilaca 126, 066/666-001, 051/386-460 Banja Luka, KLIMATRON, Kneza Lazara 2, 051/921-129; 065/938-998 Banja Luka, SERVIS KOD IVICE, Voždovačka 7, 051/301-449 Banja Luka, A/C SERVIS, Dragočaj bb, 065/867-287 Banja Luka, SDM SERVIS s.p., Stefana Nemanje bb, 065/587-740, 065/848 542...
Page 67 AUTORIZOVANI SERVISI Jajce, SMART, Trgovački centar bb, 061/109-941; 062/889-103 Kakanj, DELTA THERM, Donji Banjevac bb, 061/871-359 Kalesija, MAGIC VISION, Kalesijskih brigada 15, 061/284-362 Konjic, ELEKTRON, Varda 30. , 061/153-988; 036/730-654 Konjic, FRIGOTEHNIKA, Šunji 45, 061/164-849 Konjic, AC-MONT, Luka bb, 061/687-484 Kotor Varoš, GL SERVIS, Novo naselje bb, 051/922-895, 065/587-740 Kozarska Dubica, ELMONT, Vojvode Petra Bojovića bb, 052/425-333;...
Page 68 AUTORIZOVANI SERVISI Travnik, ELEKTRA SERVIS, Kulina Bana 3, 061/751-357, 061/154-585 Travnik, TERMONOVA, Šehida Lamela 5 C, 062-333-788 Trebinje, MAKEL INSTALACIJE, Miloša Crnjanskog 10, 065/837-526, 059/226-348 Trebinje, KVARTIRA, Trebinjskih brigada br. 3, 065/022-017 Tuzla, KLIMA STAR, Admira Dedića br. 93, 061/258-984 Tuzla, ISKRA ELEKTRONIK, Arbije RBIH 134, 061/298281 Tuzla, GENELEC, Mehmedalije Maka Dizdara 14, 035/250-497 Tuzla, EUROLINE, Stupine B/7;...
Page 69 Kupon za redovan servis Kupon za redovan servis Datum servisa: _______dan_____ mjesec 20____godina Datum servisa: _______dan_____ mjesec 20____godina Ovjera ovlaštenog servisa __________________________ Ovjera ovlaštenog servisa __________________________ ___________________ ___________________ Potpis Potpis Kupon Kupon Datum prijave kvara: _______dan_____ mjesec 20____godina Datum prijave kvara: _______dan_____ mjesec 20____godina Datum popravke: _______dan_____ mjesec 20____godina Datum popravke: _______dan_____ mjesec 20____godina Vrsta kvara: ____________ Metoda popravke: _____________...
Page 70 CRNA GORA Comtrade Distribution d.o.o. Vojislavljevića 70,81000 Podgorica Tel: 020 212 342, Fax: 020 264 077 e-mail: servis.me@comtrade.com REKLAMACIONA IZJAVA Specifikacija isporučene robe: Šifra i Naziv Robe: Serijski broj: Podaci o potrošaču: Ime i prezime/poslovno ime: __________________________________________________________________ Adresa: _____________________________________________________________________________________ Potpis kupca:__________________________ b.r.l.k. ________________________________________________ Broj fiskalnog računa / fakture: ________________________________________________________________ Podaci o trgovcu: Ime i prezime (Ime firme): _____________________________________________________________________...
Page 71 Saobraznost: - Trgovac odgovara za saobraznost robe ugovoru. - Trgovcem i potrošečam se smatraju lica kao u Članu 2 Zakona o zaštiti potrošača. - Potrošač izjavljuje reklamaciju na saobraznost robe trgovcu. Trgovac izjavljuje da je kupljena roba saobrazna specifikaciji proizvođača te da će ispravno funkcionisati ako se potrošač bude striktno pridržavao uputstva za rukovanje i postupao sa robom na način kako je navedeno u ovoj Reklamacionoj izjavi.
Page 72 - Potrošač može da ostvaruje svoja prava nakon isteka roka za saobraznost robe ugovoru, vezano za eventualni dodatni rok u ovlašćenim i ugovorenim servisima proizvođača koji su navedeni na strani 4 ove Reklamacione izjave. Proizvođač u eventualnom dodatnom roku može da obezbjeđuje o svom trošku otklanjanje svih nedostataka u funkcionisanju robe nastalih pravilnom upotrebom robe, na kome nije bilo intervencija od strane neovlašćenih lica.
Page 73 PODACI O MONTAŽI KLIMA UREĐAJA Montažer Datum montaže Pečat montažera Potpis montažera PODACI O SERVISIRANJU KLIMA UREĐAJA Servis Datum servisiranja Opis usluga Potpis servisera PODACI O SERVISIRANJU KLIMA UREĐAJA Servis Datum servisiranja Opis usluga Potpis servisera PODACI O SERVISIRANJU KLIMA UREĐAJA Servis Datum servisiranja Opis usluga...
Page 74 ПРАВИЛА ЗА БЕЗОПАСНОСТ И ПРЕПОРЪКИ КЪМ МОНТАЖНИКА • Прочетете внимателно това ръководство преди да монтирате или използвате този уред. • По време на монтаж на вътрешното и на външното тяло достъпът до работната зона трябва да бъде ограничен за деца. Могат да възникнат непредвидени инциденти. •...
Page 75 • Винаги използвайте уреда с монтиран въздушен филтър. Употребата на климатика без въздушен филтър може да доведе до прекомерно натрупване на прах или частици върху вътрешните части на уреда и до възможни последващи повреди. • Потребителят носи отговорност за това уредът да се монтира от квалифициран техник, който трябва да се увери, че...
Page 76: Наименования На Частите
НАИМЕНОВАНИЯ НА ЧАСТИТЕ Вътрешно тяло Описание Преден панел Въздушен филтър Филтър по избор (ако има монтиран) LED екран Приемник на сигнала Капак на клемния блок Йонизиращ генератор (ако има монтиран) Дефлектори Авариен бутон Номинални данни на вътрешното тяло (Позиция на залепване по избор) Отвор...
Page 77 ЕКРАН НА ВЪТРЕШНОТО ТЯЛО Функция SLEEP Режим SLEEP 1. Светва при работа в режим с таймер Timer, Дисплей за температура (ако има) когато климатикът работи 2. Показва кода на грешката, при възникнала /Код за грешка неизправност. TIMER Светва при работа в режим с таймер Timer. Формата...
Page 78: Дистанционно Управление
ДИСТАНЦИОННО УПРАВЛЕНИЕ Бутон Функция За включване или изключване на климатика OPTION За активиране или деактивиране на функции по избор (Вижте таблицата по-долу) За намаляване на температура, настройка на времето или избор на функция За увеличаване на температура, настройка на времето или избор на функция За...
Page 79 Ще чуете звук при натискане на следните бутони или при избор на следните опции и функции, въпреки че реалният модел няма съответната функция, за което се извиняваме: Функция по избор: поток COMFORTABLE HEALTH Функция по избор:йонизиращ генератор COOLING Функция по избор: поток COMFORTABLE бутон: SWING LEFT/RIGHT HEATING Задръжте...
Page 80: Смяна На Батериите
Символи Значение TIMER Индикатор за таймер Индикатор за температура Индикатор за скорост на вентилатора: Auto low Flashing low mid mid high Индикатор беззвучен режим Индикатор SUPER Индикатор за ъгъл на люлеене на клапана Flashing Индикатор за ъгъл на люлеене на дефлектора Индикатор...
Page 81: Инструкции За Употреба
ВНИМАНИЕ! 1. Насочете дистанционното управление към климатика. 2. Уверете се, че между дистанционното управление и приемника на сигнала във вътрешното тяло няма обекти. 3. Никога не оставяйте дистанционното управление Приемник на изложено на слънчеви лъчи. сигнала 4. Дръжте дистанционното управление на разстояние от не по-малко...
Page 82 Режим охлаждане Функцията за охлаждане позволява на климатика да охлади стаята, като същевременно намаля влажността на въздуха. За да активирате функцията за охлаждане (COOL), натиснете бутон MODE, докато върху екрана не се появи символ COOL. Функцията за охлаждане се активира чрез настройка с бутони или...
Page 83 Функция DISPLAY (Вътрешен дисплей) Включване и изключване на LED екрана върху панела Натиснете OPTION веднъж, изберете DISPLAY, като натискате бутон или или докато символът DISPLAY не започне да премигва; натиснете OPTION отново, за да изключите LED екрана върху панела, като върху екрана на дистанционното управление се...
Page 84 Функция SELF-CLEAN Изключете климатика, като натиснете Натиснете OPTION веднъж, изберете CLEAN с помощта на бутони или , докато не започне да премигва символ CLEAN; натиснете OPTION отново, за да активирате функция CLEAN и върху екрана не се появи . Повторете, за да деактивирате тази функция.
Page 85: Работна Температура
Функция I FEEL Натиснете OPTION веднъж, изберете I FEEL с натискане на бутони или или докато не започне да премигва символ I FEEL; Натиснете OPTION отново, за да задействате функция I FEEL; на екрана се изписва символ Повторете за деактивиране на функцията. Тази...
Page 86: Инструкции За Монтаж
ИНСТРУКЦИИ ЗА МОНТАЖ Важни съображения • Климатика който сте закупили трябва да бъде монтиран от оторизирана монтажна група. Информацията в инструкцията за монтаж е само за оторизирани лица. Спецификациите за монтаж са предмет на изискванията за гаранционни условия. • При пълненето на климатика с фреон ( запалим ) има опастност от наранявания. •...
Page 87 Таблица GG.2 – Минимална площ на помещението (m Количество на заряда (M) (kg) Минимална площ на помещението (m Категория (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Принципи на безопасност при монтаж 1.
Page 88 Специални инструменти Наименование на Изисквания за употреба инструмента Вакуумната помпа трябва да бъде взривоустойчива; трябва да може да Мини вакуумна помпа гарантира определено ниво на прецизност и силата на вакуума трябва да бъде по-ниска от 10Pa. Устройството за пълнене трябва да бъде специално взривоустойчиво, да има Устройство...
Page 89 Външно тяло • Не монтирайте външното тяло в близост до източници на топлина, пара или запалими газове. • Не монтирайте тялото на места с твърде много вятър или прах. • Не монтирайте уреда на места, където често преминават хора. Изберете място, където освобождаването...
Page 90 За монтаж следвайте следните стъпки: Монтаж на монтажната плоча 1. Винаги окачайте задния панел хоризонтално и вертикално 2. Пробийте дупки на дълбочина 32mm в стената за прикрепяне на плочата; 3. Поставете пластмасови анкери в отвора; 4. Закрепете задния панел към стената с предоставените самонарязващи винтове; 5.
Page 91 Свързване на тръбите на хладилния агент Проводите могат да бъдат прокарани в 3 посоки, посочени с цифри върху илюстрациите. Когато проводите се прокарват в посока 1 или 3, с резец прорежете резба по страничния жлеб на вътрешното тяло. Прокарайте проводите по посока на дупката в стената и свържете...
Page 92: Електрически Връзки
Монтаж на вътрешното тяло Монтажна плоча тръба на изолационен хладилния агент ръкав свързващ кабел тръба на хладилния свързващ агент кабел 1 (за термопомпа) Покрит с винилова лента тръба за оттичане на кабел на сонда кондензирана вода (за термопомпа) След като свържете тръбата съгласно инструкциите, монтирайте свързващите кабели. След това монтирайте...
Page 93 Свързване на тръбите свързващи тръби Затегнете конусните гайки към съединителя на външното тяло, спазвайки процедурите по затягане, описани за вътрешното тяло. За да се избегне теч, обърнете особено внимание на следното: 1. Затегнете конусните гайки с помощта на два гаечни ключа. Внимавайте да не повредите конусни...
Page 94 Схема на трипътен клапан свързване към вътрешно тяло отворена позиция шпиндел игла Свързване към външно тяло ядро на клапана капачка на сервизния порт върт. тялоt Посока на потока на двупътен клапан хладилния агент трипътен клапан 6. отворете 1/4 оборот 7. завъртете за пълно отваряне 7.
Page 95 Изпитване на външното тяло • Има ли необичаен шум или вибрация по време на работа? • Могат ли шумът, въздушният поток или оттичането на кондензираната вода да обезпокояват съседите? • Има ли изтичане на хладилен агент? Забележка: електронното управление позволява на компресора да стартира три минути, след като напрежението...
Page 96 Електромонтажна схема Електромонтажната схема може да бъде различна за различните модели. Моля, вижте електромонтажните схеми, залепени съответно върху вътрешното и външното тяло. Върху вътрешното тяло електромонтажната схема е залепена под предния панел; Върху външното тяло електромонтажната схема е залепена върху задната страна на капака на външната дръжка. Преден...
Page 97 18/22k ИНВЕРТОРЕН МОДЕЛ R410a МОДЕЛ капацитет (Btu/h) площ на сечението (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm 1.0mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Захранващ кабел AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16)
Page 98 ПОДДРЪЖКА Периодичната поддръжка е от изключителна важност за поддържането на ефикасността на Вашия климатик. Преди да предприемете дейности по поддръжка, прекъснете захранването, като извадите щепсела от гнездото. Вътрешно тяло Противопрахови филтри 1. Отворете предния панел, като спазвате посоката на стрелката. 2.
Page 99: Отстраняване На Проблеми
ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ Неизправност Възможни причини Проблем със захранването/издърпан щепсел. Повреден двигател на вентилатора на вътрешното/външното тяло. Дефектен термо магнитен прекъсвач на компресора. Дефектни защитни устройства или предпазители. Уредът не работи Разхлабени връзки или издърпан щепсел. Понякога спира работа, за да защити уреда. Напрежението...
Page 100 Сигнали за грешка върху екрана В случай на грешка екранът върху вътрешното тяло показва следните кодове за грешка: Екран Описание на проблема Екран Описание на проблема Дефект на сензора за вътрешна Дефект на сензора за външна изходна температура температура Дефект на сензора за температура на Дефект...
Page 101 16. Информация относно сервизното обслужване: 1. Проверки на работната зона Преди да започнете работа по системи, съдържащи лесно запалими хладилни агенти, е необходимо да извършите проверки за безопасност, за да се гарантира, че рискът от запалване е сведен до минимум. При ремонт на охладителната система трябва да се предприемат следните предпазни мерки...
Page 102 от оборудването, върху което се работи, преди отстраняване на капаци с уплътнения и др. Ако е абсолютно задължително по време на сервизните дейности да има електрическо захранване, то в най- критичните точки трябва да се разположи постоянно опериращ метод на засичане на течове, който да предупреждава...
Page 103 хладилен агент. Процесът по изпомпване трябва да се извърши преди компресорът да бъде върнат на доставчиците. За ускоряване на този процес се използва само електрическо нагряване на корпуса на компресора. Когато се източва масло от системата, това трябва да се извършва по безопасен начин. Можете да свалите инструкцията за употреба на този линк: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 104: Гаранционна Карта
БЪЛГАРИЯ СПИНАКЕР ДИТРИБУЦИЯ ЕООД. бул. Ал. Стамболийски № 84 1303 София, България T: +359 882 915 403 ГАРАНЦИОННА КАРТА Сериен номер Serial No.................................. Дата на закупуване Purchase Date: ............................... Фактура №, дата ............................Купувач Customer: ................................Телефон на купувача Customer’s Phone No.: ............................
Page 105 има следи от резки по него • Както и конкретни случай като: счупен капак, счупен зъб на капака, или към прилежащаия корпус, счупени или изкъртени копчета . 2.2 Пренапрежение, токов удар , обърнат поляритет Гаранцията на телевизори TESLA отпада и в случаите на пренапрежение, токов удар, обърнат поляритет от захранващото устройство...
Page 106 2.12 Потребителят носи сам отговорността за запазването на файлове с данни и/или настройките. Търговецът, производителят или сервизът не носят отговорност за загуби или щети причинени от загуба или повреда на данни 3. В случаите на замяна на части, възли или датайли , дефектните такива остават собственост на сервиза...
Page 107 заплатената от потребителя сума, когато след като е удовлетворил три рекламации на потребителя чрез извършване на ремонт на една и съща стока, в рамките на срока на гаранцията по чл. 115, е налице следваща поява на несъответствие на стоката с договора за продажба.
Page 108 ГАРАНЦИОННИ РЕМОНТИ ДАТА НА ПРИЕМАНЕ КОМЕНТАРИ ДАТА НА ПРЕДАВАНЕ Печат и подпис на сервиза ....................................ДАТА НА ПРИЕМАНЕ КОМЕНТАРИ ДАТА НА ПРЕДАВАНЕ Печат и подпис на сервиза ....................................ДАТА НА ПРИЕМАНЕ КОМЕНТАРИ ДАТА НА ПРЕДАВАНЕ Печат и подпис на сервиза ....................................ДАТА...
Page 109 ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ • Διαβάστε αυτές τις οδηγίες πριν από την εγκατάσταση και τη χρήση της συσκευής. • Κατά την εγκατάσταση των εσωτερικών και των εξωτερικών μονάδων, δεν πρέπει να επιτρέπεται η πρόσβαση στον χώρο εργασίας σε παιδιά. Θα μπορούσαν να συμβούν απρόβλεπτα ατυχήματα. •...
Page 110 • Τα υλικά συσκευασίας είναι ανακυκλώσιμα και θα πρέπει να απορρίπτονται στους ειδικούς κάδους απορριμμάτων. Στο τέλος της ωφέλιμης ζωής του, το κλιματιστικό θα πρέπει να παραδίδεται σε ειδικό κέντρο συλλογής αποβλήτων προς τελική διάθεση. • Η συσκευή πρέπει να χρησιμοποιείται πάντα με το φίλτρο αέρα τοποθετημένο. Η χρήση του κλιματιστικού χωρίς φίλτρο αέρα...
Page 111: Ονομασια Εξαρτηματων
ΟΝΟΜΑΣΙΑ ΕΞΑΡΤΗΜΑΤΩΝ Εσωτερική μονάδα Αρ. Περιγραφή Μπροστινό πάνελ Φίλτρο αέρα Προαιρετικό φίλτρο (εάν υπάρχει εγκατεστημένο) Οθόνη LED Δέκτης σήματος Κάλυμμα μπλοκ ακροδεκτών Γεννήτρια ιοντισμού (εάν υπάρχει εγκατεστημένη) Εκτροπείς Κουμπί έκτακτης ανάγκης Ετικέτα χαρακτηριστικών εσωτε- ρικής μονάδας (θέση προαιρετικού Εσωτερική μονάδα αυτοκόλλητου) Γρίλια...
Page 112: Λειτουργία Έκτακτης Ανάγκης
ΟΝΟΜΑΣΙΑ ΕΞΑΡΤΗΜΑΤΩΝ Αρ. Ενδεικτικό Λειτουργία SLEEP Λειτουργία ύπνου 1. Ανάβει κατά τη λειτουργία του χρονοδιακόπτη ενώ Ένδειξη θερμοκρασίας (αν υπάρχει) / λειτουργεί το κλιματιστικό Κωδικός σφάλματος 2. Εμφανίζει τον κωδικό σφάλματος όταν υπάρχει βλάβη. ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ Ανάβει κατά τη λειτουργία του χρονοδιακόπτη. Το...
Page 113 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ Αρ. Κουμπί Λειτουργία Ενεργοποίηση ή απενεργοποίηση κλιματιστικού OPTION Ενεργοποίηση ή απενεργοποίηση προαιρετικής λειτουργίας (βλ. παρακάτω πίνακα) Μείωση θερμοκρασίας, ρύθμιση χρόνου ή επιλογή λειτουργίας Αύξηση θερμοκρασίας, ρύθμιση χρόνου ή επιλογή λειτουργίας Ενεργοποίηση / απενεργοποίηση της λειτουργίας ECO κατά την οποία η μονάδα ρυθμίζει αυτόματα...
Page 114 Θα ακούσετε έναν ήχο «μπιπ» όταν πατάτε τα ακόλουθα κουμπιά ή επιλέγετε τις ακόλουθες προαιρετικές λειτουργίες, παρότι το πραγματικό μοντέλο ενδέχεται να μην έχει αυτή τη λειτουργία (λυπούμαστε γι’ αυτό): Προαιρετική λειτουργία: Ροή αέρα για ΑΝΕΤΕΣ HEALTH Προαιρετική λειτουργία: γεννήτρια ιοντισμού ΣΥΝΘΗΚΕΣ...
Page 115: Αντικατάσταση Μπαταριών
Σύμβολα Σημασία TIMER Ένδειξη λειτουργίας χρονοδιακόπτη Ένδειξη λειτουργίας θερμοκρασίας Ένδειξη ταχύτητας ανεμιστήρα: αυτόματη-χαμηλή- Flashing χαμηλή-μέτρια-μέτρια-υψηλή Ένδειξη αθόρυβης λειτουργίας Ένδειξη λειτουργίας SUPER Ένδειξη γωνίας κίνησης πτερυγίου Flashing Ένδειξη γωνίας κίνησης εκτροπέα Ένδειξη ροής αέρα για άνετες συνθήκες ψύξης Ένδειξη ροής αέρα για άνετες συνθήκες θέρμανσης Ένδειξη...
Page 116: Οδηγιεσ Χρησησ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! 1. Κατευθύνετε το τηλεχειριστήριο προς το κλιματιστικό. 2. Βεβαιωθείτε ότι δεν υπάρχουν αντικείμενα που παρεμβάλλονται μεταξύ του τηλεχειριστηρίου και του δέκτη σήματος της εσωτερικής Δέκτης σήματος μονάδας. 3. Μην αφήνετε ποτέ το τηλεχειριστήριο εκτεθειμένο στην ηλιακή ακτινοβολία. 4. Διατηρείτε το τηλεχειριστήριο σε απόσταση τουλάχιστον 1 m από την...
Page 117: Αυτόματη Λειτουργία
Λειτουργία ψύξης Με τη λειτουργία ψύξης, ψύχεται ο χώρος και, ταυτόχρονα, μειώνεται η υγρασία του αέρα. Για να ενεργοποιήσετε τη λειτουργία ψύξης, πατήστε το κουμπί MODE μέχρι να εμφανιστεί το σύμβολο COOL στην οθόνη. Η λειτουργία ψύξης ενεργοποιείται με ρύθμιση της θερμοκρασίας σε μια τιμή χαμηλότερη από εκείνη...
Page 118 Λειτουργία οθόνης (οθόνη εσωτερικής μονάδας) Ενεργοποίηση/απενεργοποίηση της οθόνης LED που βρίσκεται στην πρόσοψη της εσωτερικής μονάδας Πατήστε το κουμπί OPTION aμία φορά, επιλέξτε DISPLAY πατώντας το κουμπί ή το κουμπί έως ότου αρχίσει να αναβοσβήνει το σύμβολο DISPLAY. Πατήστε ξανά το κουμπί OPTION για να απενεργοποιήσετε την οθόνη LED που βρίσκεται στην...
Page 119 Λειτουργία αυτόματου καθαρισμού (SELF-CLEAN) Απενεργοποιήστε το κλιματιστικό πατώντας. Πατήστε μία φορά το κουμπί OPTION και επιλέξτε τη λειτουργία καθαρισμού πατώντας το κουμπί ή το κουμπί έως ότου αρχίσει να αναβοσβήνει το σύμβολο CLEAN. Πατήστε ξανά το κουμπί OPTION για να ενεργοποιήσετε τη λειτουργία CLEAN και...
Page 120 Λειτουργία αίσθησης (I FEEL) Πατήστε μία φορά το κουμπί OPTION και επιλέξτε τη λειτουργία αίσθησης πατώντας το κουμπί ή το κουμπί έως ότου αρχίσει να αναβοσβήνει το σύμβολο I FEEL. Πατήστε ξανά το κουμπί OPTION για να ενεργοποιήσετε τη λειτουργία I FEEL και να εμφανιστεί η ένδειξη στην...
Page 121 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Σημαντικά ζητήματα • Το κλιματιστικό που αγοράσατε πρέπει να εγκατασταθεί από επαγγελματία. Οι οδηγίες εγκατάστασης προορίζονται για χρήση μόνο από επαγγελματίες εγκαταστάτες! Οι προδιαγραφές εγκατάστασης πρέπει να πληρούν τους κανονισμούς που έχει ορίσει το τμήμα υποστήριξης μετά την πώληση της εταιρείας μας. •...
Page 122 Πίνακας 2 - Ελάχιστο εμβαδόν δωματίου (m Μάζα φορτίου (M) (kg) Ελάχιστο εμβαδόν δωματίου (m Κατηγορία (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Αρχές ασφάλειας για την εγκατάσταση 1.
Page 123 Ειδικά εργαλεία Όνομα εργαλείου Απαιτήσεις για χρήση Θα πρέπει να είναι αντιεκρηκτικού τύπου και να εξασφαλίζει συγκεκριμένο βαθμό Μικρή αντλία κενού ακρίβειας. Το δε παραγόμενο κενό πρέπει να είναι χαμηλότερο από 10 Pa. Θα πρέπει να είναι ειδική διάταξη πλήρωσης αντιεκρηκτικού τύπου και να εξασφαλίζει Διάταξη...
Page 124 Εξωτερική μονάδα • Δεν επιτρέπεται η εγκατάσταση της εξωτερικής μονάδας κοντά σε πηγή θερμότητας, ατμούς ή εύφλεκτα αέρια. • Δεν επιτρέπεται η εγκατάσταση της μονάδας σε θέσεις όπου υπάρχουν δυνατοί άνεμοι ή πολλή σκόνη. • Δεν επιτρέπεται η εγκατάσταση της μονάδας σε θέσεις όπου υπάρχει...
Page 125 Για την εγκατάσταση, ακολουθήστε τα παρακάτω βήματα: Τοποθέτηση της πλάκας στήριξης 1. Τοποθετείτε πάντα το πίσω πάνελ στη σωστή θέση, οριζόντια και κατακόρυφα. 2. Ανοίξτε οπές βάθους 32 mm στον τοίχο για να στερεώσετε την πλάκα. 3. Τοποθετήστε πλαστικά αγκύρια μέσα στις οπές. 4.
Page 126 Σύνδεση σωληνώσεων ψυκτικού Μπορείτε να περάσετε τους σωλήνες στις 3 κατευθύνσεις που υποδεικνύονται από τους αριθμούς στην εικόνα. Όταν η σωλήνωση περνά στη διαδρομή 1 ή 3, σχηματίστε μία εγκοπή κατά μήκος της αυλάκωσης, στο πλάι της εσωτερι- κής μονάδας, με...
Page 127: Εγκατάσταση Της Εξωτερικής Μονάδας
Εγκατασταση της εσωτερικης μοναδας Πλάκα στήριξης Σωλήνας Χιτώνιο ψυκτικού μόνωσης μέσου Καλώδιο σύνδεσης Σωλήνας Καλώδιο ψυκτικού σύνδεσης 1 μέσου (για αντλία θερμότητας) Καλύπτεται από ταινία βινυλίου Σωλήμας Καλώδιο αισθητήρα αποστράγγισης 1 (για αντλία συμπυκνώματος θερμότητας) Μετά τη σύνδεση του σωλήνα σύμφωνα με τις οδηγίες, τοποθε- τήστε τα καλώδια σύνδεσης. Έπειτα, εγκαταστήστε τον σωλήνα αποστράγγισης.
Page 128 Συνδεση των σωληνων σωλήνες σύνδεσης Βιδώστε τα ρακόρ στον σύνδεσμο της εξωτερικής μονάδας ακολουθώντας την ίδια διαδικασία σύσφιγξης που περιγράφε- ται για την εσωτερική μονάδα. Για να αποφύγετε τυχόν διαρροές, προσέξτε τα ακόλουθα σημεία: 1. Σφίξτε τα ρακόρ χρησιμοποιώντας δύο κλειδιά. Φροντίστε να ρακόρ...
Page 129 Διάγραμμα 3-οδης βαλβίδας σύνδεση στην εσωτερική μονάδα ανοικτή θέση άξονας βελόνα Σύνδεση στην εξωτερική μονάδα Πυρήνας βαλβίδας Τάπα στομίου σέρβις Εσωτερική μονάδα Φορά ροής 2-οδη βαλβίδα ψυκτικού μέσου 3-οδη βαλβίδα 6. Ανοίξτε κατά 1/4 στροφής 7. Περιστρέψτε για να ανοίξει 7.
Page 130 Δοκιμή εξωτερικής μονάδας • Υπάρχει κάποιος ασυνήθιστος θόρυβος ή κραδασμός κατά τη λειτουρ- γία; • Θα μπορούσε ο θόρυβος, η ροή του αέρα ή η αποστράγγιση του συμπυκνώματος να ενοχλεί τους γείτονες; • Υπάρχει κάποια διαρροή ψυκτικού μέσου; Σημείωση: ο ηλεκτρονικός ελεγκτής επιτρέπει την εκκίνηση του συμπιεστή μόνο αφού περάσουν τρία λεπτά μετά την παροχή τάσης...
Page 131 Διαγραμμα καλωδιωσης Για διαφορετικά μοντέλα, το διάγραμμα καλωδίωσης μπορεί να διαφέρει. Ανατρέχετε στα διαγράμματα καλωδίωσης που είναι κολλημένα στην εσωτερική και την εξωτερική μονάδα αντίστοιχα. Στην εσωτερική μονάδα, το διάγραμμα καλωδίωσης είναι κολλημένο κάτω από το μπροστινό πάνελ. Στην εξωτερική μονάδα, το...
Page 132 INVERTER TYPE R410a 18/22k Ισχύς μοντέλου τύπου inverter διατομή (Btu/h) 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Καλώδιο ρεύματος AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16)
Page 133: Εσωτερικη Μοναδα
ΣΥΝΤΗΡΗΣΗ Η τακτική συντήρηση είναι απαραίτητη για τη διατήρηση της απόδοσης του κλιματιστικού σας. Πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης, αποσυνδέστε την παροχή ρεύματος, βγάζοντας το φις από την πρίζα Εσωτερικη μοναδα Φιλτρα προστασιας απο τη σκονη 1. Ανοίξτε το μπροστινό πάνελ σύμφωνα με τη φορά του βέλους. 2.
Page 134: Αντιμετωπιση Προβληματων
ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Προβλημα Πιθανες αιτιες Διακοπή ρεύματος / έχει βγει το φις από την πρίζα. Βλάβη στον κινητήρα του ανεμιστήρα της εσωτερικής/εξωτερικής μονάδας. Ελαττωματικός θερμομαγνητικός διακόπτης κυκλώματος συμπιεστή. Ελαττωματική προστατευτική διάταξη ή ηλεκτρική ασφάλεια. Η συσκευή δεν λειτουργεί Χαλαρές συνδέσεις ή έχει βγει το φις από την πρίζα. Μερικές...
Page 135 Κωδικοι σφαλματος στην οθονη Σε περίπτωση σφάλματος, εμφανίζονται οι ακόλουθοι κωδικοί σφάλματος στην οθόνη της εσωτερικής μονάδας: Οθόνη Περιγραφή του προβλήματος Οθόνη Περιγραφή του προβλήματος Ελαττωματικός αισθητήρας θερμοκρασίας Ελαττωματικός αισθητήρας θερμοκρασίας εσωτερικού χώρου εξόδου εξωτερικής μονάδας Ελαττωματικός αισθητήρας θερμοκρασίας Βλάβη μονάδας IPM εξωτερικής μονάδας σωλήνα...
Page 136 16. Πληροφορίες για το σέρβις: 1. Έλεγχοι στον χώρο Πριν από την έναρξη εργασιών σε συστήματα που περιέχουν εύφλεκτα ψυκτικά μέσα, είναι απαραίτητο να γίνονται έλεγχοι ασφαλείας προκειμένου να διασφαλίζεται η ελαχιστοποίηση του κινδύνου ανάφλεξης. Σε περίπτωση επισκευής του συστήματος του ψυκτικού μέσου, πρέπει να λαμβάνονται οι παρακάτω προφυλά- ξεις πριν από την εκτέλεση εργασιών...
Page 137 17. Επισκευές σε σφραγισμένα εξαρτήματα 1. Κατά την επισκευή σφραγισμένων εξαρτημάτων, πρέπει να αποσυνδέεται κάθε παροχή ρεύματος από τον εξοπλισμό στον οποίο εκτελούνται εργασίες, πριν από την αφαίρεση οποιουδήποτε σφραγισμένου καλύμματος κ.λπ. Εάν είναι απολύτως απαραίτητο να υπάρχει ηλεκτρική παροχή στον εξοπλισμό κατά τη...
Page 138 φορές. Δεν επιτρέπεται να χρησιμοποιείται πεπιεσμένος αέρας ή οξυγόνο για αυτή την εργασία. Ο καθαρισμός επιτυγχάνεται με παροχή OFN για το «σπάσιμο» του κενού στο σύστημα και πλήρωση μέχρι να επιτευχθεί η πίεση λειτουργίας, έπειτα έκλυση στην ατμόσφαιρα και τελικά δημιουργία κενού στο κύκλωμα. Η διαδικασία αυτή επαναλαμβάνεται...
Page 139 Το εγχειρίδιο χρήστη της εφαρμογής Smart WiFi βρίσκεται στη διεύθυνση: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 140 ΟΡΟΙ ΕΓΓΥΗΣΗΣ ΚΛΙΜΑΤΙΣΤΙΚΩΝ TESLA 1. Η Εγγύηση Καταναλωτών για τα κλιματιστικά TESLA ισχύει για δύο (2) έτη με προοπτική επέκτασης της εγγύησης σε συνολικά δέκα (10) έτη, από την ημερομηνία της πρώτης αγοράς. Η εγγύηση ισχύει για προϊόντα που αγοράστηκαν εντός Ελλάδας και Κύπρου.
Page 141 έγγραφα χρήσης, συμπεριλαμβανομένων χωρίς περιορισμό, πλημμελούς φύλαξης, πτώσης, υπερβολικών δονήσεων. • Προϊόντα με δυσανάγνωστο αριθμό σειράς. • Σύνδεση του προϊόντος με εξοπλισμό που δεν είναι συμβατός ή εγκεκριμένος από την TESLA. • Ζημιές που προκαλούνται ενδεικτικά από αστραπές, νερό ή υγρασία, φωτιά, πόλεμο, δημόσιες αναταραχές, λάθος τάσεις του...
Page 142: Πινακασ Συντηρησησ
ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΗΣ Ημερομηνία Συντήρησης Εξειδικευμένος Εγκαταστάτης (Επωνυμία & Σφραγίδα) Εγκατάσταση ../ ../ ..Service ο ../ ../ ..Service ο...
Page 143 SIGURNOSNA PRAVILA I PREPORUKE ZA OSOBU KOJA OBAVLJA UGRADNJU • Prije nego što započnete postupak ugradnje i upotrebe uređaja, pročitajte ovaj vodič. • Prilikom ugradnje unutrašnje i vanjske jedinice, djeci bi trebalo zabraniti pristup radnom prostoru. • Može doći do nepredviđenih nesretnih slučajeva. •...
Page 144 • Korisnik ima odgovornost da kontaktira kvalificiranog tehničara radi ugradnje uređaja, pri čemu tehničar mora provjeriti da li je uzemljenje u skladu sa važećim zakonom, kao i da ugradi termomagnetski prekidač. • Baterije daljinskog upravljača se moraju reciklirati ili pravilno odlagati. •...
Page 145: Nazivi Dijelova
NAZIVI DIJELOVA Unutrašnja jedinica Opis Prednji panel Filter za zrak Izborni filter (ukoliko je instaliran) LED zaslon Prijemnik signala Poklopac priključnog bloka Ionizator (ukoliko je instaliran) Vertikalna krilca za usmjeravanje zraka Tipka za hitne slučajeve Pločica sa specifikacijom za unutrašnju jedinicu (lokacija je izborna) Krilce za usmjeravanje strujanja zraka Daljinski upravljač...
Page 146 ZASLON UNUTRAŠNJE JEDINICE Funkcija MIROVANJE Režim MIROVANJA (SLEEP) Zaslon sa temperaturnim 1. Osvijetljen je tokom rada opcije Tajmer, kada je klima vrijednostima (ukoliko postoji) / uređaj uključen Šifra greške 2. Prikazuje šifru nepravilnosti u radu kada dođe do kvara. TAJMER Osvijetljen je tokom rada opcije Tajmer.
Page 147: Daljinski Upravljač
DALJINSKI UPRAVLJAČ Tipka Funkcija Za uključivanje ili isključivanje klima uređaja. OPTION Za aktiviranje ili deaktiviranje izborne funkcije (Pogledajte sljedeću tabelu). Za smanjenje temperaturnih vrijednosti, podešavanje vremena ili odabir funkcije. Za povećanje temperaturnih vrijednosti, podešavanje vremena ili odabir funkcije. Za aktiviranje/deaktiviranje funkcije ECO (EKO), kojom se omogućava da uređaj automatski podesi svoj rad tako da ostvari uštedu energije.
Page 148 UKLJUČENO Režim OPCIJE /ISKLJUČENO AUTO CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (ZASLON), HEALTH (AUTOMATSKI) (UNAPREĐENJE ZDRAVLJA), I FEEL (TRENUTNA TEMP.) CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (ZASLON), HEALTH COOL (UNAPREĐENJE ZDRAVLJA), SLEEP (MIROVANJE), MILDEW (PROTIV (HLAĐENJE) PLIJESNI), I FEEL (TRENUTNA TEMP.) CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (ZASLON), HEALTH ISKLJUČENO (UNAPREĐENJE ZDRAVLJA), MILDEW (PROTIV PLIJESNI), I FEEL (ISUŠIVANJE)
Page 149 Značenje simbola prikazanih na kristalnom zaslonu Simboli Značenje Jedan indikator Indikator funkcije Zaključavanje (Lock) Indikator baterije AUTO Indikator režima Automatski COOL Indikator režima Hlađenje Indikator režima Isušivanje Indikator režima Ventilacija HEAT Indikator režima Grijanje Indikator funkcije EKO TIMER Indikator tajmera Indikator temperature Indikator brzine ventilatora: Auto (automatski), low Flashing...
Page 150: Zamjena Baterija
Zamjena baterija Skinite poklopac ležišta za baterije na poleđini daljinskog upravljača tako što ćete ga kliznim pokretom povući u smjeru strelice. Postavite baterije prema polovima (+ i -) prikazanim na daljinskom upravljaču. Ponovo postavite poklopac ležišta za baterije tako što ćete ga kliznim pokretom vratiti na njegovo mjesto. Stavite 2 baterije LRO 3 AAA (1,5 V).
Page 151 „Swing“ kontrola strujanja zraka 1. Pritisnite tipku kako biste aktivirali „FLAP“ kretanje 1. Ukoliko pritisak zadržite tokom perioda do 2 sekunde, u okviru swing kretanja ciklično će se izmjenjivati sljedeći položaji krilaca deaktiviranje 2. Ukoliko pritisak zadržite duže od 2 sekunde, deaktivirat ćete ovu opciju.
Page 152 Režim GRIJANJE Funkcija grijanja omogućava zagrijavanje prostorije klima uređajem. Da biste aktivirali funkciju GRIJANJA (HEAT), pritišćite tipku MODE (REŽIM) sve dok se na zaslonu ne pojavi simbol HEAT. Podesite temperaturu na vrijednosti više od temperaturnih vrijednosti u prostoriji pomoću tipke Kako biste optimizirali rad klima uređaja, podesite temperaturu (1), brzinu (2) i pravac strujanja zraka (3) pritiskanjem naznačenih tipki.
Page 153: Funkcija Turbo
Funkcija ECO Klima uređaj radi u ekonomičnom režimu. Samo u okviru modela za grijanje ili hlađenje, pritisnite tipku ECO (EKO) i na zaslonu će se prikazati simbol ECO. Klima uređaj će raditi uz uštedu energije. Da biste ovu funkcija otkazali, pritisnite tipku MODE (REŽIM) kako biste aktivirali neki drugi režim ili ponovo pritisnite tipku ECO (EKO).
Page 154 Funkcija SAMOČIŠĆENJE Isključite klima uređaj pritiskom na Najprije pritisnite tipku OPTION (OPCIJA), a zatim izaberite opciju CLEAN (ČIŠĆENJE) pritiskanjem tipke sve dok simbol CLEAN ne počne treperiti. Ponovo pritisnite tipku OPTION (OPCIJA) kako biste aktivirali opciju CLEAN (ČIŠĆENJE), pri čemu će se na zaslonu prikazati [CLEAN]. Ponovite postupak kako biste deaktivirali ovu funkciju.
Page 155: Radna Temperatura
Da otkažete tajmer (ukoliko je funkcija TAJMER aktivirana) Pritisnite tipku OPTION (OPCIJA) ili bez ikakvih aktivnosti sačekajte da istekne narednih 5 sekundi kako biste otkazali tajmer. Napomena: Cjelokupni proces mora biti obavljen u intervalu do 5 sekundi. U suprotnom, proces će biti otkazan. Funkcija TRENUTNA TEMPERATURA Najprije pritisnite tipku OPTION (OPCIJA), a zatim izaberite opciju I FEEL (TRENUTNA TEMP.) pritiskanjem tipke...
Page 156 PRIRUČNIK ZA UGRADNJU Važne činjenice • Ugradnju klima uređaja koji kupite mora obaviti profesionalno osoblje, a „Priručnik za ugradnju“ je namjenjen iskjučivo profesionalnom osoblju koje vrši ugradnju! Specifikacije za ugradnju bi trebale biti suglasne sa našim propisima o pružanju usluga održavanja.
Page 157 Tabela GG.2 – Minimalna površina prostorije (m Količina kojom se uređaj puni (M) (kg) Minimalna površina prostorije (m Kategorija (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Principi sigurnosti prilikom ugradnje 1.
Page 158 Poseban alat Naziv alata Zahtjev(i) u vezi sa upotrebom Vakuum pumpa treba biti otporna na eksploziju, da pruža odgovarajući nivo Mini vakuum pumpa preciznosti, a stupanj vakuuma treba biti niži od 10 Pa. Za punjenje treba koristiti specijalni uređaj za punjenje otporan na eksploziju, koji Uređaj za punjenje pruža odgovarajući nivo preciznosti, sa odstupanjem u smislu punjenja manjim od 5 g.
Page 159 Vanjska jedinica • Ne ugrađujte vanjsku jedinicu blizu izvora topline, pare ili zapaljivog plina. • Ne ugrađujte jedinicu na mjestima koja su izložena pretjeranom djelovanju vjetra ili prašine. • Ne ugrađujte jedinicu na mjestima gdje ljudi često prolaze. Izaberite lokaciju na kojoj ispuštanje zraka i zvuci rada uređaja neće smetati susjedima.
Page 160 Prilikom ugradnje, postupajte na sljedeći način: Postavljanje table za pričvršćivanje 1. Zadnji panel uvijek pričvršćujte u odnosu na horizontalnu i vertikalnu ravan; 2. U zidu izbušite otvore dubine 32 mm kako biste pričvrstili tablu; 3. U otvore postavite plastične tiplove; 4.
Page 161 Cijevi za rashladno sredstvo Cijevi mogu pratiti 3 različita pravca, kako je na slici prikazno brojevima. Ukoliko su cijevi postavljene tako da prate pravac 1 ili 3, nožem napravite zarez duž žljeba sa strane unutrašnje jedinice. Postavite cijevi u pravcu otvora u zidu i selotejpom zajedno uvežite bakrene cijevi, cijev za ispuštanje tekućine i kablove za napajanje tako da cijev za ispuštanje tekućine bude na dnu kako bi se omogućio neometani tok vode.
Page 162 Postavljanje unutrašnje jedinice Tabla za pričvršćivanje cijev za izolacijski rashladno sloj sredstvo priključni kabel cijev za rashladno priključni kabel sredstvo 1 (za toplinsku pumpu) Obloženo vinil trakom Ispušna cijev Kabel za sondu za vodu koja se (za toplinsku kondenzirala pumpu) Nakon povezivanja cijevi u skladu sa uputstvima, postavite i priključne kablove.
Page 163 Povezivanje cijevi priključne cijevi Pričvrstite nastavke sa navojima na spojnicu vanjske jedinice koristeći iste procedure pričvršćivanja navedene za unutrašnju jedinicu. Kako biste izbjegli curenje, povedite računa o sljedećem: 1. Pričvrstite nastavke sa navojima koristeći dva ključa. nastavci sa Obratite pažnju da tom prilikom ne oštetite cijevi. navojima 2.
Page 164 Dijagram trosmjernog ventila povezati sa unutrašnjom jedinicom otvorena pozicija vreteno Povezati sa igla vanjskom jedinicom jezgra ventila poklopac servisnog otvora Unutrašnja jedinica Pravac kretanja Dvosmjerni ventil rashladnog sredstva Trosmjerni ventil Otvoriti do 1/4 rotacije 7. Okrenuti za potpuno otvaranje 7. Okrenuti za potpuno ventila Zavrtanj na otvaranje ventila...
Page 165 Testiranje vanjske jedinice • Da li je tokom rada prisutna bilo kakva neuobičajena buka ili vibriranje? • Da li bi buka, strujanje zraka ili ispuštanje kondenzirane vode moglo smetati susjedima? • Da li je prisutno curenje rashladnog sredstva? Napomena: elektronski kontroler kompresoru omogućava da počne sa radom samo tri minute nakon što napon stigne do sistema INFORMACIJE ZA OSOBU KOJA VRŠI UGRADNJU MODEL kapacitet (Btu/h)
Page 166 Dijagram ožičavanja Dijagram ožičavanja se može razlikovati kod različitih modela. Pogledajte dijagrame ožičavanja naljepljene na unutrašnjoj i vanjskoj jedinici. Na unutrašnjoj jedinici, dijagram ožičavanja je naljepljen ispod prednjeg panela; Na vanjskoj jedinici, dijagram ožičavanja je naljepljen na poleđini poklopca držača. Prednji panel Dijagram ožičavanja Dijagram ožičavanja...
Page 167 18/22k INVERTER TIP R410a MODEL kapacitet (Btu/h) presjek (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm 1.0mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Kabel za napajanje AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16) AWG18 (AWG16)
Page 168 ODRŽAVANJE Periodično održavanje je od ključne važnosti za održavanje efikasnosti Vašeg klima uređaja. Prije nego što započnete postupak bilo kakvog održavanja, prekinite napajanje tako što ćete utikač izvući iz utičnice. Unutrašnja jedinica Filteri za zaštitu od prašine 1. Otvorite prednji panel u pravcu strelice na slici 2.
Page 169: Otklanjanje Problema
OTKLANJANJE PROBLEMA Nepravilnost u radu Mogući uzroci Nestanak struje/utikač izvučen iz utičnice. Oštećen motor ventilatora unutrašnje/vanjske jedinice. Neispravan termomagnetski prekidač za kompresor. Neispravan zaštitni uređaj ili osigurači. Uređaj ne radi Razlabavljene konekcije ili utikač izvučen iz utičnice. Ponekad uređaj prestaje sa radom kako bi sam sebe zaštitio. Napon viši ili niži od opsega.
Page 170 Signali za greške na zaslonu U slučaju postojanja greške, na zaslonu unutrašnje jedinice bit će prikazane sljedeće šifre za greške: Zaslon Opis problema Zaslon Opis problema Greška senzora temperature unutrašnje Greška senzora temperature ispušnog zraka jedinice u okviru vanjske jedinice Greška senzora temperature u cijevi Greška inteligentnog modula za napajanje unutrašnje jedinice...
Page 171 16. Informacije o servisiranju: 1. Provjera prostora Prije nego što započnete sa radom na sistemima koji sadrže zapaljiva rashladna sredstva, neophodno je obaviti sigurnosne provjere kako biste se uvjerili da je rizik od paljenja sveden na minimum. Prilikom popravljanja rashladnog sistema, a prije izvođenja radova na sistemu, primjenite sljedeće mjere predostrožnosti.
Page 172 17. Popravljanje zabrtvljenih komponenti 1. Prilikom popravljanja zabrtvljenih komponenata, a prije skidanja zabrtvljenih poklopaca i sl., neophodno je prekinuti svaku vezu opreme na kojoj se izvode radovi sa napajanjem. Ukoliko je apsolutno neophodno da oprema tokom servisiranja bude pod naponom, onda se na najkritičnijoj točki mora postaviti konstantno uključen uređaj za detektiranje curenja, kako bi isti izdao upozorenje o postojanju potencijalno opasne situacije.
Page 173 Proces evakuacije treba provesti prije vraćanja kompresora dobavljačima. Ovaj process se može ubrzati isključivo električnim grijanjem tijela kompresora. Postupak pražnjenja ulja iz sistema treba obaviti na siguran način. Korisnički priručnik za pametnu WiFi aplikaciju možete pronaći na: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 174: Jamstveni List
HRVATSKA JAMSTVENI LIST Ispunjava prodavač na mjestu prodaje: Model Serijski broj Datum kupovine Naziv prodavača mjesto pečata (MP) prodavača Potpis prodavača Ispunjava autorizirani instalater Ime kupca Mjesto Adresa Datum montaže Naziv montažera MP (mjesto pečata) Potpis montažera Ovjera jamstva 2 godine Ovjera jamstva 3 godine Ovjera jamstva 4 godine Ovjera jamstva 5 godina...
Page 175 Servis na mjestu uporabe robe ili, ako je potrebno, na radionici obavlja isključivo ovlašteni servis Tesla klima uređaja. Svi nedostaci u jamstvenom roku će biti otklonjeni najkasnije 45 dana od dana primitka zahtjeva za ispravak pogreške.
Page 176 POPIS OVLAŠTENIH SERVISERA HRVATSKA Cijela Hrvatska, Supra Mea, 38512316086, Maksimirska cesta 129, tesla@supra-mea.hr Bjelovar, PROBOX j.d.o.o., +38598377029, D.Domjanića 11/A, probox.klima@gmail.com Brač, Vedran Company, +385951230000, Ul. Vatroslava Jagića 5, info@vedran-company.hr Cres, Vedran Company, +385951230000, Ul. Vatroslava Jagića 5, info@vedran-company.hr Crikvenica, Vedran Company, +385951230000, Ul. Vatroslava Jagića 5, info@vedran-company.hr Čakovec, PROBOX j.d.o.o., +38598377029, D.Domjanića 11/A, probox.klima@gmail.com...
Page 177 POPIS OVLAŠTENIH SERVISERA HRVATSKA Vukovar, Vedran Company, +385951230000, Ul. Vatroslava Jagića 5, info@vedran-company.hr Zadar, Obrt Štefančić, 385976790769, Splitska 42a, klima@klima-stefancic.hr Zagreb, Solo Servis, +385915399459, 38517701157, Samoborska cesta 81, miro@soloservis.hr Zagreb, Instalacije TT, 385913005568, Jablanska 76, info@instalacijett.hr Zagreb, PROBOX j.d.o.o., +38598377029, D.Domjanića 11/A, probox.klima@gmail.com...
Page 178 BIZTONSÁGI ELŐÍRÁSOK ÉS AJÁNLÁSOK A TELEPÍTŐNEK • A készülék telepítése és használata előtt olvassa el ezt az útmutatót.. • A beltéri és kültéri egységek felszerelésekor a munkaterületre való belépést meg kell tiltani a gyermekek számára. • Győződjön meg róla, hogy a kültéri egység tartó szilárdan rögzítve van. •...
Page 179 • A készüléket mindig légszűrővel használja. A légkondicionáló használata légszűrő nélkül por vagy szemét túlzott felhalmozódását okozhatja a készülék belső részein, ami esetleges későbbi hibákat okozhat. • A felhasználó felelőssége, hogy a készüléket képzett szakember telepítse, aki ellenőrzi, hogy földelve van a hatályos jogszabályoknak megfelelően, és behelyezze a termo mágneses megszakítót.
Page 180: Alkatrészek Megnevezése
ALKATRÉSZEK MEGNEVEZÉSE Beltéri egység Leírás Előlap Légszűrő Opcionális szűrő (ha van) LED kijelző Jelvevő Csatlakozóblokk fedele Ionizátor generátor (ha van) Légterelők Vészkapcsoló Beltéri egység címkéje (helyzete opcionális) Légáramlást irányító lapát Légáramlás iránya Kültéri egység Leírás Levegő kimeneti rács Kültéri egység minősítési címke Csatlakozóblokk fedele Gázszelep Folyadék szelep...
Page 181 BELTÉRIEGYSÉG KIJELZŐ Funkció SLEEP ALVÓ mód 1. Normál üzemmódban a hőmérsékletet írja ki, Hőmérséklet kijelzés (ha van)/Hiba amikor a légkondicionáló működik kód 2. Megjeleníti a hiba kódot, amikor hiba fordul elő. TIMER Időzítő működése közben világít. A kapcsolók és az indikátorok alakja és elhelyezése a modelltől függően eltérő lehet, de funkciójuk azonos. VÉSZLEÁLLÍTÓ...
Page 182 TÁVIRÁNYÍTÓ Gomb Funkció A légkondicionáló be- és kikapcsolása. OPTION Az opcionális funkció be- vagy kikapcsolása (nézze meg a lenti táblázatot). A hőmérséklet csökkentéséhez, az idő beállításához vagy a funkció kiválasztásához. A hőmérséklet növeléséhez, az idő beállításához vagy a funkció kiválasztásához. Az ECO funkció...
Page 183 Ha a lentebb felsorolt opciók nem elérhetőek az Ön készülékén, akkor egy rövid sípoló hangot fog hallani mikor ezeket a gombokat megnyomja. Opcionális funkció: KELLEMES HŰTÉS légbefúvás HEALTH Opcionális funkció: ionizáló Opcionális funkció: KELLEMES FŰTÉS légbefúvás gomb: BALRA/JOBBRA mozgatás három másodpercnél hosszabban lenyomv a aktiválható...
Page 184: Az Elemek Cseréje
Szimbólum Jelentése TIMER Időzítő jelző Hőmérséklet jelző Flashing Ventilátor sebesség jelző Némítás jelző SUPER jelző Vertikális terelő szög jelző Flashing Horizontális terelő szög jelző Kényelmes hűtőlevegő-áramlás-jelző Kényelmes fűtési levegőáram-jelző Opcionális funkciók jelzője Megjegyzés:Lehetésges, hogy az ön modelljéhez nem elérhető a HEALTH/WIND FREE/GEN módok Nem minden modell esetében elérhetőek az alábbi beállítások.
Page 185: Kezelési Útmutató
FIGYELEM! 1. Irányítsa a távirányítót a légkondicionáló felé. 2. Ellenőrizze, hogy nincsenek-e tárgyak a távirányító és a beltéri egység jel érzékelője között. Jel érzékelő 3. Soha ne hagyja a távirányítót napfénynek kitéve. 4. Tartsa a távirányítót legalább 1 méter távolságra a televíziótól vagy más elektromos készülékektől.
Page 186 Hűtés mód A hűtési funkció lehetővé teszi a légkondicionáló számára, hogy lehűtse a helyiséget, és ezzel egyidejűleg csökkenti a levegő páratartalmát. A hűtési funkció aktiválása ( COOL ) , nyomja a gombot amíg a COOL meg nem jelenik a kijelzőn. A hűtés funkció aktiválható a funkció kiválasztásával vagy a hőmérséklet, a helység hőmérsékletének...
Page 187 Kijelző function (beltéri egység kijelzője) A LED kijelző ki és be kapcsolása Az OPTION gombot először , válassza a DISPLAY amíg a szimbólum el nem kezd villogni. Nyomja meg újra az OPTION gombot a LED kijelző kikapcsolásához. Ismételje meg a LED kijelző visszakapcsolásához . ECO funkció...
Page 188: Időzítő Funkció
ÖNTISZTÍTÓ funkció Kapcsolja ki a légkondicionálót. Nyomja meg az OPTION gombot és válassza CLEAN úgy hogy addig nyomja amíg a CLEAN villogni kezd. Nyomja az OPTION újra hogy aktiválja a CLEAN funkciót és megjelenik a kijelzőn. Ismételje meg a fentieket a kikapcsoláshoz 1.
Page 189 I FEEL funkció Nyomja meg az OPTION gombot és válassza ki az I FEEL menüt amíg az I FEEL szimbólum villogni nem kezd Nyomja az OPTION újból az I FEEL funkció aktiválásához és az I FEEL felirat megjelenik a kijelzőn. Végezze el a folyamatot újból a kikapcsoláshoz Ez a funkció...
Page 190: Telepítési Útmutató
TELEPÍTÉSI ÚTMUTATÓ Fontos szempontok • A vásárolt légkondicionálót szakembernek kell telepítenie, a telepítési útmutatót pedig csak a professzionális szerelő személyzet használja! A telepítésre vonatkozó előírásoknak az értékesítés utáni szolgáltatások szabályainknak meg kell felelne. • Az éghető hűtőközeg feltöltésekor bármely durva művelet súlyos sérüléseket vagy sérüléseket okozhat az emberi testben, testekben, tárgyban vagy tárgyakban.
Page 191 GG.2. Táblázat - Minimális helyiség (m Töltési mennyiség (M) (kg) Minimális szoba méret (m Kategória (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Telepítés biztonsági elvei 1. Helyszín biztosnága •...
Page 192 Speciális szerszámok Eszköz neve Használati követelmény (ek) Egy robbanásbiztos vákuumszivattyú is szükséges; ami biztosíthatja pontosságot Mini Vákuumszivattyú és a vákuum mértéke kisebb kell legyen 10Pa. Egy speciális robbanásbiztos töltőberendezés is szükséges; biztosítja a Töltő berendezés pontosságot és a töltési eltérés kevesebb legyen, mint 5 g. Rendszeres kalibrálás szükséges;...
Page 193 Kültéri egység • Ne telepítse a kültéri egységet hőforrások, gőz vagy gyúlékony gáz közelébe. • Ne telepítse a készüléket túl szeles vagy poros helyen. Ne telepítse a készüléket, ahol az emberek gyakran járnak. Válasszon olyan helyet, ahol a levegő kimeneti és működési hang nem zavarja a szomszédokat.
Page 194 A telepítéshez tegye a következőket: A szerelőlap telepítése 1. Mindig csatlakoztassa a hátlapot vízszintesen és függőlegesen is. 2. Fúrjon egy 32 mm mély lyukat a falba, hogy rögzítse a lemezt; 3. Helyezze be a műanyag rögzítő furatba; 4. .Rögzítse a hátsó panelt a falra előírt csavarokkal 5.
Page 195 Hűtőközegcső kapcsolódása A csővezetéket 3 irányba lehet futtatni, ezeket számok jelölik a képen. Ha a csövek az 1-es vagy 3-as irányba futnak, vágjon egy bevágást a beltéri egység oldalán. Futtassa a csővezetéket a fali lyuk irányába, és kösse össze a réz csöveket, a lefolyócsőt és a hálózati kábelt a leeresztő...
Page 196: A Beltéri Egység Telepítése
A beltéri egység telepítése Mounting plate szigetelő hüvely hűtőközegcső csatlakozó kábel hűtőközegcső csatlakozó kábel 1 (Hő-szivattyú) Ragasztószalaggal fedve kondenzvíztartályt Szonda Miután csatlakoztatta a csövet a leírt instrukciók szerint, Ragasztószalaggal fedve telepítse a csatlakozó kábeleket. Most telepítse a dréncsövet. A csatlakoztatás után a csövet, kábeleket és lefolyócsövet vonja be szigetelő anyaggal. 1.
Page 197 A csövek csatlakoztatása bekötőcsövek Csavarja be a csavarokat a kültéri egységbe úgy, ahogy le van írva a beltéri egységnél. Hogy elkerülje a szivárgást, figyeljen a következő pontokra: 1. Húzza meg a hollandi anyákat két kulccsal. Figyeljen rá, hogy ne sértse meg a csöveket. hollandi 2.
Page 198 Háromutas szelep diagram beltéri egység csatlakozás nyitott pozíció orsó tű Kültéri egység csatlakozás Szelepmag Szervíznyílás-sapka beltéri unit Hűtőközeg- kétutas áramlás iránya 3-utas 6. Nyitás 1/4 fordulattal 7. fordítsa el, hogy teljesen kinyissa a 7. fordítsa el, hogy teljesen szelepet kinyissa a szelepet szervíznyílás nyitásához 1.
Page 199 Kültéri egység próba • Van-e rendellenes zaj vagy rezgés működés közben? • Lehetséges, hogy a zaj, a levegő áramlás vagy a kondenzvíz elvezető zavarja a szomszédokat? • Van-e a hűtőfolyadéknál szivárgás? Megjegyzés: Az elektronikus vezérlő lehetővé teszi, hogy a kompresszor csak három perc után induljon el, amint a feszültség elérte a rendszert.
Page 200: Kapcsolási Rajz
Kapcsolási rajz A különböző modellek kapcsolási rajza különböző lehet. Kérjük, olvassa el a kapcsolási rajzot, amit a beltéri és a kültéri egység között talál. A beltéri egységen, a bekötési rajz az előlap alatt van; A kültéri egységen, a bekötési rajz hátoldalon a külső fogantyú burkolata alatt van. Előlap bekötési rajz bekötési rajz...
Page 201 18/22k INVERTER TÍPUS R410a MODEL kapacitás (Btu/h) keresztmetszeti terület (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm 1.0mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Tápkábel AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16) AWG18 (AWG16) AWG16...
Page 202 KARBANTARTÁS A légkondícionáló megfelelő hatékonyságához az időszakos karbantartás elengedhetetlen. Mielőtt bármilyen karbantartási munkát elvégezne, kapcsolja ki a tápegységet, azáltal, hogy kihúzza a dugót a konnektorból. A beltéri egység Porszűrők 1. Nyissa fel az elülső panelt a nyíl irányába. 2. Tartása az előlapot felemelve egyik kezével, a másik kezével vegye ki a levegőszűrőt 3.
Page 203 HIBAELHÁRÍTÁS Üzemzavar Lehetséges okok Áramkimaradás / dugó kihúzása. A beltéri / kültéri egység ventilátor motor sérült. Hibás termomegszakító kompresszor Hibás védőeszköz vagy a biztosíték A készülék nem működik Laza csatlakozások vagy dugó kihúzódott Néha leáll a készülék védelme érdekében. Feszültség magasabb vagy alacsonyabb, mint a feszültségtartomány Aktív TIMER-ON funkció...
Page 204 ERROR jeleket az DISPLAY Hiba esetén, a beltéri egység kijelzőjén az alábbi hibakódok láthatóak: Kijelző A probléma leírása Kijelző A probléma leírása Beltéri hőmérséklet érzékelő hiba Kültéri hőmérséklet érzékelő hibája Beltéri cső hőmérséklet érzékelő hibája Kültéri IPM modul hiba Külső cső hőmérséklet érzékelő hibája Kültéri áramérzékelő...
Page 205 16. Szervizelési információk: 1. Terület ellenőrzése Munkavégzés megkezdését megelőzően a gyúlékony hűtőközeget tartalmazó rendszert biztonsági ellenőrzés alá kell vetni, biztosítani kell, hogy az égés kockázata minimalizálható. A hűtőrendszer javítása előtt a következő óvintézkedéseket kell betartani. 2. Munkafolyamat A munkát szabályozott eljárás szerint kell lefolytatni, hogy minimalizálják a kockázatot a gyúlékony gáz vagy gőz jelenlében, amíg a munka folyik.
Page 206 szintet befolyásolja. Ez magában foglalja a kábelek megrongálódását, túlzott kapcsolatok számát, sorkapcsok amiket nem az eredeti leírás szerint szereltek, tömítések megrongálódását, nem megfelelő illesztéseket, stb Győződjön meg róla, hogy berendezés biztonságosan van szerelve. Biztosítani kell, hogy tömítések vagy tömítő anyagok nem degradálódtak, úgy, hogy már nem szolgálják a védelmet a tűzveszély ellen.
Page 207 Csak a kompresszor elektromos fűtését lehet alkalmazni, hogy felgyorsítsuk ezt a folyamatot. Amikor az olaj kerül kivezetésre került a rendszerből, akkor kell ezt biztonságosan elvégezni. A Smart Wifi applikáció felhasználói kézikönyve itt található: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 208 ПРАВИЛА ЗА БЕЗБЕДНОСТ И ПРЕПОРАКИ ЗА ИНСТАЛАТЕРОТ • Пред да започнете со процесот на инсталирање и користење на уредот, прочитајте го ова упатство. • Во текот на монтирање на внатрешната и на надворешната единица забранет е пристап на деца на местото...
Page 209 • Секогаш користете го уредот со монтиран филтер за воздух. Употребата на уредот без филтер за воздух може да предизвика прекумерна акумулација на прашина или отпад во внатрешните делови на уредот со можни последователни проблеми. • Корисникот е одговорен за инсталирање на уредот од страна на квалификуван техничар, кој мора да...
Page 210 ДЕЛОВИТЕ Внатрешна единица Бр. Опис Предна плоча Филтер за воздух Опционален филтер (ако е инсталиран) LED екран Приемник на сигнал Капак на блокот на конектори Јонизатор (ако е инсталиран) Вертикални перки за насочување на воздухот Копче за итни случаи Плочка со спецификации за внатрешната единица...
Page 211 ДИСПЛЕЈ НА ВНАТРЕШНАТА ЕДИНИЦА Бр. Функција ВО МИРУВАЊЕ Режим на МИРУВАЊЕ (SLEEP) 1. Свети за време на работата на опцијата Екран со температурни вредности Тајмер, кога е вклучен клима уредот 2. Го прикажува кодот за неправилна работа кога (ако е вграден) / Код на грешка ќе...
Page 212: Далечински Управувач
ДАЛЕЧИНСКИ УПРАВУВАЧ Бр. Копче Функција За вклучување или исклучување на клима уредот. OPTION За активирање или деактивирање на опциона функција (Видете ја следната табела). За намалување на вредностите на температурата, прилагодување на времето или за бирање функција. За зголемување на вредностите на температурата, прилагодување на времето или за...
Page 213 Вклучено / Режим ОПЦИИ Исклучено AUTO CLEAN (ЧИСТЕЊЕ), TIMER (ТАЈМЕР), DISPLAY (ЕКРАН), HEALTH (АВТОМАТСКИ) (ЗДРАВ НАЧИН НА РАБОТА), I FEEL (МОМЕНТАЛНА ТЕМПЕРАТУРА) CLEAN (ЧИСТЕЊЕ), TIMER (ТАЈМЕР), DISPLAY (ЕКРАН), HEALTH COOL (ЗДРАВ НАЧИН НА РАБОТА), SLEEP (МИРУВАЊЕ), MILDEW (ПРОТИВ (ЛАДЕЊЕ) МУВЛА), I FEEL (МОМЕНТАЛНА ТЕМПЕРАТУРА) CLEAN (ЧИСТЕЊЕ), TIMER (ТАЈМЕР), DISPLAY (ЕКРАН), HEALTH DRY (СУШЕЊЕ) ИСКЛУЧЕНО...
Page 214 Значење на симболите прикажани на екран со течен кристал Бр. Симболи Значење Единичен индикатор Индикатор на функцијата Заклучавање (Lock) Индикатор за батерија AUTO Индикатор за режим Автоматско COOL Индикатор за режим Ладење Индикатор за режим Сушење Индикатор за режим Вентилатор HEAT Индикатор...
Page 215 Замена на батериите Отстранете го капакот на лежиштето на батеријата на задниот дел од далечинскиот управувач со лизгање во насока на стрелката. Поставете ги батериите според половите (+ и -) прикажани на далечинскиот управувач. Повторно ставете го капакот на лежиштето на батеријата со лизгање назад во своето место. Ставете...
Page 216 „Swing“ контрола на протокот на воздух 1. Притиснете копче за да активирате „FLAP“ движење 1. Доколку притисокот се одржи за период до 2 секунди, следниве позиции на перките циклично ќе се менуваат при swing - движење со нишање: Деактивирање 2. Доколку притисокот се одржи подолго од 2 секунди, оваа опција ќе...
Page 217 Режим на греење Функцијата за греење овозможува клима уредот да ја загрева просторијата. За да ја активирате функцијата за греење (HEAT), притиснете го копчето за режим на работа (MODE) и држете го пристнато сè додека на екранот не се појави симболот HEAT. Поставете...
Page 218 Функција ЕКО Клима уредот работи во економичен режим. Само во рамките на моделот за греење или ладење, притиснете го копчето ЕКО (ECO) и симболот ЕКО (ECO) ќе се појави на екранот. Клима уредот ќе работи со заштеда на енергија. За да ја откажете оваа функција, притиснете го копчето за режим на...
Page 219 Функција ЧИСТЕЊЕ Исклучете го клима уредот. Прво, притиснете го копчето за опција (OPTION), а потоа одберете опција CLEAN (ЧИСТЕЊЕ) со притискање на копчето или сè додека симболот CLEAN не затрепка. Повторно притиснете го копчето за опција (OPTION) за да ја активирате опцијата CLEAN (ЧИСТЕЊЕ), при што на екран ќе се појави .
Page 220 Функција МОМЕНТАЛНА ТЕМПЕРАТУРА Прво, притиснете го копчето за опција (OPTION), а потоа одберете опција I FEEL (МОМЕНТАЛНА ТЕМПЕРАТУРА) со притискање на копчето или сè додека симболот I FEEL не затрепка. Повторно притиснете го копчето за опција (OPTION) за да ја активирате опцијата I FEEL (МОМЕНТА-ЛНА...
Page 221 УПАТСТВО ЗА ИНСТАЛАЦИЈА Важни факти • Инсталирањето на клима уредот што го купувате мора да го изврши стручен персонал, а „Упаството за инсталација“ е наменето исклучиво за професионален персонал за инсталација! Спецификациите за инсталација треба да бидат во согласност со нашите прописи за услуги на одржување по продажбата. •...
Page 222 Табела ГГ.2 – Минимална површина на просторијата (m Количество со кое се полни уредот (M) (kg) Минимална површина на просторијата (m Категорија (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Принципи...
Page 223 Посебен алат Име на алатка Барање(а) во однос на употребата Вакумската пумпа треба да биде отпорна на експлозија, да обезбеди Мини вакум пумпа соодветно ниво на прецизност, а вакумот да биде помал од 10 Pa. За полнење треба да се користи специјален уред за полнење отпорен на Уред...
Page 224 Надворешна единица • Да не се инсталира надворешната единица блиску до извор на топлина, пареа или запалив гас. • Не поставувајте ја единицата во области изложени на прекумерен ветер или прашина. • Не инсталирајте ја единицата на места каде што луѓето...
Page 225 При инсталирање, постапете на следниов начин: Монтирање на монтажната плоча 1. Секогаш закачете ја задната плоча на хоризонтална и вертикална рамнина; 2. Дупчете дупки со длабочина од 32 mm во ѕидот за да ја прицврстите плочата; 3. Вметнете пластични типли во дупките; 4.
Page 226 Цевки за средство за ладење Цевките можат да следат 3 различни насоки, како што е прикажано со бројки. Ако цевките се поставени да го следат правецот 1 или 3, користете нож за да направите рецка покрај жлебовите на страната на внатрешната единица. Поставете...
Page 227: Инсталација На Надворешна Единица
Инсталација на внатрешна единица плоча за прицврстување цевка за изолационен средство за слој ладење кабел за поврзување цевка за средство за кабел за ладење поврзување 1 (за топлинска пумпа) Обложено со винилна трака Цевка за одвод на Кабел за сонда (за вода...
Page 228 Поврзување на цевките цевки за поврзување Прицврстете ги продолжетоците со навој на спојката на надворешната единица со користење на истите постапки за прицврстување специфицирани за внатрешната единица. За да избегнете протекување, водете сметка за следново: продолжетоци 1. Прицврстете ги продолжетоците со навој со...
Page 229 Дијаграм на тронасочен вентил да се поврзе со внатрешната единица отворена позиција вретено игла Да се поврзе со надворешната единица јадро на вентилот капак на отворот за сервисирање Внатрешна единица Правец на движење на двонасочен вентил средството за ладење тронасочен вентил 6.
Page 230 Тестирање на надворешната единица • Дали има невообичаена бучава или вибрации за време на работата? • Дали бучавата, протокот на воздух или испуштање на кондензираната вода може да им пречи на соседите? • Дали има истекување на средството за ладење? Забелешка: електронскиот...
Page 231 Дијаграм за жици Дијаграмот за жици може да се разликува за различни модели. Погледнете во дијаграмите за жици поставени на внатрешната и надворешната единица. На внатрешната единица, дијаграмот за жици е поставен под преднaтa плоча; На надворешната единица, дијаграмот за жици е поставен на задниот дел на капакот на држачот. Предна...
Page 232 МОДЕЛ ОД ТИП 18/22k ИНВЕРТОР R410a пресек МОДЕЛ капацитет (Btu/h) 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Кабел за напојување AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm...
Page 233 ОДРЖУВАЊЕ Периодичното одржување е клучно за одржување на ефикасноста на вашиот клима уред. Пред да започнете каква било работа за одржување, исклучете го напојувањето така што ќе го извадите приклучокот од штекерот. Внатрешна единица Филтри за прашина 1. Отворете ја предната плоча во насока на стрелката дадена...
Page 234: Отстранување На Проблеми
ОТСТРАНУВАЊЕ НА ПРОБЛЕМИ Неправилност при Можни причини работа Снема струја/приклучокот е изваден од штекерот. Оштетен мотор на вентилаторот на внатрешната/надворешната единица. Неисправен термомагнетски прекинувач за компресор. Неисправен уред за заштита или осигурувачи. Уредот не работи Разлабавени конекции или приклучокот е изваден од штекерот. Понекогаш...
Page 235 Сигнали на грешки на екранот Во случај на грешка, следниве шифри за грешка ќе бидат прикажани на екранот на внатрешната единица: Екран Опис на проблемот Екран Опис на проблемот Грешка на сензорот за температура Грешка на сензорот за температура на воздухот на...
Page 236 16. Информациi за сервисирање: 1. Проверка на просторот Пред да започнете со работа на системи што содржат запаливи средства за ладење, неопходно е да се извршат безбедносни проверки за да се уверите дека ризикот од палење е минимизиран. Кога го поправате системот за ладење и пред да извршите каква било работа на системот, преземете ги следниве...
Page 237 1. При поправка на заптивните компоненти, а пред да ги отстраните заптивните капаците и сл., неопходно е да се исклучи секое напојување на опремата на која се изведува работата. Ако е апсолутно неопходно да се напојува опремата за време на сервисирањето, тогаш уредот за откривање на...
Page 238 или кислород не треба да се користи за гореспоменатите цели. Испирањето се постигнува со елиминирање на вакуумот во системот со азот без кислород и дополнително пополнување сè додека не се постигне работен притисок, а потоа празнење во атмосферата и, конечно, извлекување на гасовите се додека не се создаде вакуум. Оваа постапка мора...
Page 239 Упатство за употреба за паметна WiFi апликација може да се најде на: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 240 00389 2 3090050 AIRCONDITIONER WARRANTY CARD Brand &Model Serial No. Date of purchase Customer Phone: Продавница М.П. Dealer Date of installation Монтажер Installater Phone:...
Page 241 ГАРАНТНА ИЗЈАВА – ОПШТИ ГАРАНТНИ УСЛОВИ 1.Општи гарантни услови: Клима уредите кои ги увезуваме ,технички и сигуросно се проверуваат во текот на производниот процес за што постои и документација издадена од производителот.И покрај може да се случи уредот да покаже дефект и заради тоа пожелно е да бидете запознаети со условите под кои важи гаранцијата: - Гаранцијата...
Page 242 - постои нестабилно електрично напојување,струен удар или влијаеле природни неприлики како гром,земјотрес,поплава,пожар или виша сила. - не е извршено редовно годишно одржување. Гаранциските услови не важат: - Ако клиентот не е запознаен со упатството за работа со клима уредот. - За додатните делови на клима уредот,далечински управувач,филтри,монтажни китови и сл. - За...
Page 243 (°C) (°C) Customer signature (°C) (°C) (°C) (°C)
Page 244 ОВЛАСТЕНИ МОНТЕРИ Контакт телефон за пријавување дефекти Гаранцијата на климите е валидна доколку климата е монтирана од овластен монтер наведен во овој 02/25 28 999 гарантен лист. Задолжително вакумирање на климите. Скопје Гостивар Пилар 070 222 931, 071 221 811 Термал...
Page 245 ОВЛАСТЕНИ МОНТЕРИ Гевгелија Виница Фреш Компани Дигитал 070 503 855 Фриго Метал 078 213 502 Саро Компани 070 218 860 Борче 078 522 660 Кочани Teслa Teрм 075 650 888 Делчево Фриго Метал 078 213 502 Фриго Метал 078 213 502 Борче...
Page 246 REGULI DE SIGURANȚĂ ȘI RECOMANDĂRI PENTRU INSTALARE • Citiți acest ghid înainte de a instala și utiliza aparatul. • În timpul instalării unităților interioare și exterioare, accesul la zona de lucru ar trebui să fie interzis copiilor. Se pot întâmpla accidente neprevăzute. •...
Page 247 • Utilizați întotdeauna aparatul cu filtrul de aer montat. Utilizarea AC-ului fără filtru de aer ar putea provoca o acumulare excesivă de praf sau deșeuri pe părțile interioare ale dispozitivului cu posibile defecțiuni ulterioare. • Utilizatorul este responsabil pentru instalarea aparatului de către un tehnician calificat, care trebuie să verifice dacă...
Page 248: Numele Componentelor
NUMELE COMPONENTELOR Unitatea interioară Descriere Panou frontal Filtru de aer Filtru opțional(dacă este instalat) Display LED Receptor de semnal Capacul blocului terminal Generator de ionizare (dacă este instalat) Deflectoare Buton de urgență Eticheta de clasificare a unității interioare (Poziția stick-ului) Direcția fluxului de aer Telecomandă...
Page 249 DISPLAY UNITATE INTERIOARĂ Funcție SLEEP (“somn”) Mod SLEEP 1. Se aprinde în timpul funcționării cu cronometru atunci când aparatul de aer condiționat este Afișare temperatură (dacă este funcțional prezent) / Cod eroare 2. Afișează codul de defecțiune atunci când apare defectul.
Page 250 TELECOMANDA Buton Funcție Pentru a porni sau a opri aerul condiționat OPTION Pentru a activa sau dezactiva funcția opțională (verificați tabelul de mai jos). Pentru a reduce temperatura, setarea timpului sau alegerea funcției. Pentru a crește temperatura, setarea timpului sau alegerea funcției. Pentru a activa / dezactiva funcția ECO, care permite unității să...
Page 251 Veți auzi un semnal sonor când apăsați butoanele următoare sau selectați următoarele funcții opționale, dacă modelul real nu are această funcție, ne exprimăm scuzele: Funcție opțională: flux de aer de răcire HEALTH Funcție opțională: generați ionizatorul CONFORTABILĂ) Funcție opțională: flux de aer de încălzire Buton: Balansați stânga/dreapta CONFORTABILĂ) Apasă...
Page 252: Înlocuirea Bateriilor
Simbol Semnificație TIMER Indicator Temporizator Indicator temperatura Indicator de viteză a ventilatorului: auto scăzut Clipește scăzut mijlociu mijlociu mare Indicator “Mut” Indicator SUPER Indicator unghi de balansare a aripioarelor Clipește ndicator unghi de balansare a deflectoarelor Indicator de flux de aer de răcire confortabil Indicator de flux de aer de încălzire confortabil Indicator funcții opționale Notă: Dacă...
Page 253: Instrucțiuni De Utilizare
ATENȚIE! 1. Îndreptați telecomanda către aparatul de aer condiționat. 2. Verificați dacă nu există obiecte între telecomandă și receptorul de semnal din unitatea interioară. Semnal receptor 3. Nu lăsați niciodată telecomanda expusă razelor soarelui. 4. Păstrați telecomanda la o distanță de cel puțin 1 m de televizor sau de alte aparate electrice.
Page 254 Mod răcire Funcția de răcire permite aerului condiționat să răcească camera și, în același timp, reduce umiditatea aerului. Pentru a activa funcția de răcire (COOL) , apăsați până simbolul COOL apare pe display. Funcția de răcire este activată prin setarea butonului la o temperatură...
Page 255 Funcția DISPLAY (ecran unitate interioară) Porniți / opriți afișajul LED de pe panou Apăsați OPTION prima dată, selectați DISPLAY apăsând butonul sau până simbolul DISPLAY clipește; Apăsați OPTION din nou pentru a opri afișajul LED de pe panou, și apare pe afișajul telecomenzii.
Page 256 Funcția SELF-CLEAN Opriți aparatul de aer condiționat apăsând Apăsați OPTION prima dată, selectați CLEAN apăsând butonul și simbolul CLEAN va clipi ; Apăsați OPTION din nou pentru a activa funcția . Repetați pentru a dezactiva această funcție. 1. Această funcție ajută la îndepărtarea acumulată a murdăriei, bacteriilor, etc din evaporator. 2.
Page 257 I FEEL function Apăsați OPTION prima dată , selectați I FEEL apăsând butonul până simbolul I FEEL clipește; Apăsați OPTION din nou pentru a activa funcția . Repetați pentru a dezactiva funcția. Această funcție permite telecomenzii să măsoare temperatura din locația sa actuală și să transmită acest semnal de 7 ori în 2 ore aparatului de aer condiționat pentru a permite aparatului de aer condiționat să...
Page 258 MANUAL DE INSTALARE Aspecte Importante • Aparatul de aer condiționat pe care îl cumpărați trebuie să fie instalat de persoane autorizate, iar Manualul de instalare este folosit numai de către personalulde instalare profesionist! Specificațiile de instalare ar trebui să facă obiectul reglementărilor noastre de service post-vânzare.
Page 259 Tabel GG.2 - Aria minimă (m Sarcina maximă (M) (kg) Aria minimă a camerei (m Categorie (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Pincipii de siguranță pentru Instalare 1.
Page 260 Unelte Speciale Numele Uneltei Cerință (e) pentru utilizare Ar trebui să fie o pompă de vid rezistentă la explozie; poate asigura o anumită Mini pompă de vid precizie, iar gradul său de vid ar trebui să fie mai mic de 10Pa. Ar trebui să...
Page 261: Unitatea Exterioară
Unitatea exterioară • Nu instalați unitatea exterioară în apropierea surselor de căldură, aburi sau gaze inflamabile. • Nu instalați unitatea în locuri în care exista curenți de aer sau în locuri prăfuite. • Nu instalați unitatea în zone prin care trec oamenii deseori. Selectați un loc în care descărcarea de aer și sunetul de funcționare nu vor deranja vecinii.
Page 262 Pentru instalare, procedați după cum urmează: Instalarea plăcii de montare 1. Montați întotdeauna panoul posterior pe orizontală și vertical 2. Faceți găuri adânci de 32 mm în perete pentru a fixa panoul; 3. Introduceți ancorele de plastic în gaură; 4. Fixați panoul posterior pe perete cu șuruburile de fixare furnizate 5.
Page 263 Conducte de agent frigorific Conducta poate fi rulată în cele 3 direcții indicate de numerele din imagine. Când conducta este rulată în direcția 1 sau 3, tăiați o crestătură de-a lungul conductei de pe partea unității interioare cu un cutter. Rulați conducta în direcția orificiului pe perete și legați conductele de cupru, conducta de scurgere și cablurile de alimentare împreună...
Page 264: Instalarea Unității Exterioare
Instalarea unității interioare Placa de montare țeavă agent mașon de frigorific izolare cablu conexiune țeavă agent cablu conexiune 1 frigorific (pentru pompa de caldură) Izolată cu bandă de vinil conducta de sondă cablu (pentru scurgere a apei pompa de caldură) După...
Page 265 Conectarea conductelor conducte de conectare Înșurubați piulițele la cuplajul unității exterioare cu aceleași proceduri de strângere descrise pentru unitatea interioară. Pentru a evita scurgerile, acordați atenție următoarelor puncte: 1. Strângeți piulițele folosind două chei. Aveți grijă să nu piulițe deteriorați conductele. 2.
Page 266 Diagrama valvei conectați la unitatea interioară poziție deschis Conectați la unitatea exterioară Nucleul supape capac port Unitate interioară Sensul de curgere al Supapă 2 valve agentului frigorific Supapă 3 valve 6. Deschideți 1/4 7. Accesați complet ca să 7. Accesați complet ca să deschideți supapa piulița deschideți supapa...
Page 267 Testul unității Exterioare • Există zgomot anormal sau vibrație în timpul funcționării? • Zgomotul, fluxul de aer sau scurgerea apei condensate ar putea perturba vecinii? • Există scurgeri de lichid de răcire? Notă: Controlerul electronic permite compresorului să pornească la numai trei minute după ce tensiunea a ajuns în sistem.
Page 268: Schema De Conexiuni
Schema de conexiuni Pentru diferite modele, schema de cablare poate fi diferită. Vă rugăm să consultați schemele de cablaj lipite pe unitatea interioară și respectiv unitatea exterioară. Pe unitatea interioară, schema de cablare este lipită sub panoul frontal; Pe unitatea exterioară, schema de cablare este lipită pe partea din spate a capacului mânerului exterior. Panou frontal Schema de conexiuni Schema de conexiuni...
Page 269 18/22k INVERTOR R410a MODEL capacitate (Btu/h) zona de secțiune (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm 1.0mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Cablul de alimentare AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16)
Page 270 ÎNTREȚINERE Întreținerea periodică este esențială pentru menținerea eficientă a aparatului de aer condiționat. Înainte de a efectua orice întreținere, deconectați sursa de alimentare scoțând mufa din priză. Unitatea interioară Filtre anti-praf 1. Deschideți panoul frontal urmând direcția săgeții 2. Păstrând panoul frontal ridicat cu o mână, scoateți filtrul de aer cu cealaltă...
Page 271 DIAGNOSTICARE Defecțiune Cauze posibile Întrerupere / priză scoasă. Motor deteriorat al ventilatorului interior / exterior. Întrerupător termomagnetic cu compresor defect. Dispozitiv de protecție sau siguranțe defectuoase. Aparatul nu funcționează Conexiuni libere sau ștecher scos din priză Uneori nu mai funcționează pentru a proteja aparatul. Tensiune mai mare sau mai mică...
Page 272 Semnale de erori pe display În caz de eroare, afișajul de pe unitatea interioară arată următoarele coduri de eroare: Display Descrierea problemei Display Descrierea problemei Defectul senzorului de temperatură Defectul senzorului ext. de temperatură de interioară descărcare Defecțiunea senzorului de temperatură a Defecțiunea modulului exterior IPM conductei interioare Defectul senzorului de temperatură...
Page 273 16. Informații privind service-ul 1. Verificări pentru spațiu Înainte de începerea lucrărilor la sistemele care conțin agenți frigorifici inflamabili, sunt necesare verificări de siguranță pentru a se asigura că riscul de aprindere este redus la minimum. Pentru repararea sistemului frigorific, se vor respecta următoarele precauții înainte de efectuarea lucrărilor la sistem. 2.
Page 274 carcasa nu este modificată astfel încât să fie afectat nivelul de protecție. Acestea includ deteriorarea cablurilor, numărul excesiv de conexiuni, bornele care nu sunt făcute conform specificațiilor inițiale, deteriorarea sigiliilor, montarea incorectă a glandelor etc. Asigurați-vă că aparatul este montat în siguranță. Asigurați-vă...
Page 275 înainte de returnarea compresorului către furnizori. Pentru a accelera acest proces, trebuie utilizată numai încălzirea electrică a corpului compresorului. În cazul în care uleiul este evacuat dintr-un sistem, acesta trebuie efectuat în siguranță. Manualul de utilizare al aplicației Smart WiFi poate fi găsit la: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 276 ROMÂNIA SC Depanero SRL Echipamentele sunt primite in Bucuresti, Sector 1, Sos. Orhideelor, nr. 27-29 service NUMAI in baza acestui J40/8016/2012 certificat. Pierderea sau modificarea C.I.F.: RO 27846339 acestuia atrage dupa sine Telefon: 031 005 08 54 pierderea garantiei PROGRAM de luni pana vineri, între orele 08:00 – 16:00 sâmbătă, între orele 10:00 - 14:00 Beneficiar Denumire / Nume, prenume :...
Page 277 cumpărate, conform indicaţiilor tehnice date de producator. Este recomandata păstrarea ambalajelor originale, precum şi a documentaţiei tehnice primită la livrarea echipamentelor pe toată durata garanţiei. Intervenţiile si/sau reparatiile efectuate de catre persoane neautorizate de producator , manipulările defectuase, ruperea sigiliilor, a datelor de identificare, defectele fizice ( zgarieturi, lovituri, arsuri, etc), defecte datorate contactului cu lichide de orice fel precum si mentinerea echipamentelor in conditii de prafuire, umiditate excesiva sau temperaturi neadecvate, duc la pierderea garanţiei.
Page 278 VARNOSTNI UKREPI IN OPOZORILA ZA OSEBO, KI BO IZVAJALA VGRADNJO • Prosimo, da pred začetkom vgradnje in uporabe temeljito preberete ta navodila. • Pri vgradnji notranje in zunanje enote je priporočljivo, da otroci niso v prostoru oziroma na mestu, kjer se le-ta izvaja.
Page 279 VARNOSTNI UKREPI IN OPOZORILA • Ne zvijajte, vlecite ali pritiskajte najapajalnega kabla, ker ga lahko poškodujete. Do električnega udara ali požara velikokrat pride zaradi poškodb na napajalnem kablu. Zamenjavo napajalnega kabla mora opraviti za to usposobljeno tehnično osebje. • Ne uporabljajte podaljškov ali serijskih varovalk. •...
Page 280: Notranja Enota
NAZIVI SESTAVNIH DELOV Notranja enota Št. Opis Sprednja maska Filter za zrak Opcijski filter (v kolikor je vgrajen) LED zaslon Sprejemnik signala Pokrov dela s priključki Ionizator (v kolikor je vgrajen) Vertikalna loputa za usmerjanje zraka Tipka za nujne primere Ploščica s specifikacijo za notranjo enoto (lokacija je opcijska) Lopute za usmerjajanje pretoka zraka...
Page 281 ZASLON NOTRANJE ENOTE Št. Funkcija MIROVANJE Način MIROVANJA (SLEEP) 1. Osvetljen je med uporabo funkcije Časovnik (Timer), ko Zaslon s temperaturnimi je klimatska naprava vklopljena vrednostmi (če obstaja) / Šifra 2. Prikazuje šifro napake v delovanju naprave, če/ko do te napake pride.
Page 282 DALJINSKI UPRAVLJALEC Št. Gumb Funkcija Za vklop in izklop klimatske naprave. OPTION Za vklop ali izklop možnosti (Poglejte naslednjo tabelo). Za zmanjšanje temperaturnih vrednosti, nastavitev časa ali izbiro funkcij. Za povečanje temperaturnih vrednosti, nastavitev časa ali izbiro funkcij. Za vklop/izklop funkcije ECO (EKO), ki omogoča, da klimatska naprava samodejno prilagodi svoje delovanje z namenom varčevanja energije.
Page 283 VKLJUČENO Način Možnosti /IZKLJUČENO AUTO CLEAN (ČIŠČENJE), TIMER (ČASOVNIK), DISPLAY (ZASLON), HEALTH (SAMODEJNO) (ZAŠČITA ZDRAVJA), I FEEL (TRENUTNA TEMP.) CLEAN (ČIŠČENJE), TIMER (ČASOVNIK), DISPLAY (ZASLON), HEALTH COOL (ZAŠČITA ZDRAVJA), SLEEP (MIROVANJE), MILDEW (PROTI PLESNI), I (HLAJENJE) FEEL (TRENUTNA TEMP.) CLEAN (ČIŠČENJE), TIMER (ČASOVNIK), DISPLAY (ZASLON), HEALTH IZKLJUČENO (ZAŠČITA ZDRAVJA), MILDEW (PROTI PLESNI), I FEEL (TRENUTNA (IZSUŠEVANJE)
Page 284 Pomen simbola prikazenega na zaslonu Št. Simboli Pomen Indikator Indikator funkcije Zaklepanje (Lock) Indikator baterije AUTO Indikator načina Samodejno COOL Indikator načina Hlajenje Indikator načina Izsuševanje Indikator načina Ventilator HEAT Indikator načina Gretje Indikator načina ECO TIMER Indikator časovnika Indikator temperature Indikator hitrosti ventilatorja: Auto (samodejno), utripa low (počasno), low (počasno), mid (srednje), mid...
Page 285: Zamenjava Baterij
Zamenjava baterij Odstranite pokrov s prostora za baterije, ki se nahaja na zadnji strani daljinskega upravljalca tako, da potegnete v smeri puščice. Vstavite baterije kot prikazuje slika (+ i -) na daljinskem upravljalcu.Ponovno namestite pokrov na prostor, kjer se nahajao baterije in potegnite v nasprotni smeri kot to prikazujejo puščice. Vstavite 2 bateriji LRO 3 AAA (1,5 V).
Page 286 Funkcija „swing“: usmerjanje zračnega pretoka (nihanje) 1. Pritisnite gumb , da zaženete „FLAP“ premikanje. 1.V kolikor zadržite gumb do 2 sekundi, se bodo ciklično izmenjevale sledeče poziciji loput: izklop 2. V kolikor zadržite gumb 2 sekundi ali več, boste izklopili to možnost. Pretok zraka se izmenično usmerja gor in nato dol, na ta način klimatska naprava poskrbi za enakomerno razporeditev zraka v prostoru.
Page 287 Način gretja Funkcija gretja omogoča ogrevanje prostora s klimatsko napravo. Za zagon funkcije gretja (HEAT) pritiskajte gumb MODE (NAČIN) vse dokler se na zaslonu ne prikaže simbol HEAT. Nastavite višjo temperature od tiste, ki je v prostoru s pomočjo gumbov Da nastavite optimalno delovanje klimatske naprave je potrebno nastaviti temperaturo (1), hitrost (2) in smer pretoka zraka (3) s pritiskanjem označenih gumbov.
Page 288: Funkcija Turbo
Funkcija ECO Klimatska naprava bo delovala v varčnem načinu. Deluje samo v načinu hlajenja ali gretja: pritisnite gumb ECO (ECO) in da zaslonu se bo prikazal simbol ECO. Klimatska naprava bo začela z varčevanjem energije. Za izklop te funkcije pritisnite gumb MODE (NAČIN), da zaženete enega od drugih načinov delovanja ali pa ponovno pritisnite ECO (ECO).
Page 289 Funkcija SAMOČIŠĆENJE Izključite klimatsko napravo s pritiskom na gumb. Pritisnite gumb OPTION (MOŽNOST), nato izberite možnost CLEAN (ČIŠČENJE), pritiskajte gumb vse dokler simbol CLEAN ne začne utripati. Ponovo pritisnite gumb OPTION (MOŽNOST), da izklopite funkcijo CLEAN (ČIŠČENJE), pri tem se bo na zaslonu daljinskega upravljalca prikazal simbol .
Page 290: Delovna Temperatura
Za izklop časovnika (v kolikor je funkcija ČASOVNIK vklopljena) Pritisnite gumb OPTION (MOŽNOST) ali brez pritiskanja na daljinski upravljalec počakajte 5 sekund, da izklopite časovnik. Opomba: Celoten proces nastavitve mora biti urejen v roku 5 sekund. V nasprotnem primeru bo celoten proces končan.
Page 291: Pomembne Informacije
NAVODILA ZA VGRADNJO Pomembne informacije • Vgradnjo klimatske naprave, ki ste jo kupili, mora opraviti za to strokovno usposobljeno osebje. Navodila za vgradnjo so namenjena izključno strokovno usposobljenemu osebju, ki izvaja vgradnjo! Specifikacije za vgradnjo morajo biti usklajenje z veljavnimi lokalnimi predpisi.
Page 292 Tabela GG.2 – MInimalna površina prostora (m Količina, s katero se naprava polni (M) (kg) Minimalna površina prostora (m Kategorija (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Varnostna opozorila za vgradnjo 1.
Page 293 Posebno orodje Naziv orodja Zahteve v povezavi z uporabo Vakumska črpalka mora biti odporna na eksplozije, da zagotavlja potreben nivo Mini vakumska črpalka natančnosti, pri tem pa mora biti stopnja vakuma nižja od 10 Pa. Za polenjenje se morajo uporabljati posebej za to namenjenje naprave odporne na Naprava za polnjenje ekslozijo, ki nudijo potreben nivo natančnosti, z odstopanji pri polnjenju manjšimi od 5 g.
Page 294 Zunanja enota • Ne vgradite enote blizu izvora toplote, pare ali vnetljivega plina. • Ne vgradite enote na mestih, ki so izpostavljena močnemu vplivu ventra ali prahu. • Ne vgradite enote na mestih, kjer je velika frekvenca ljudi. Izberite lokacijo, na kateri zvoki in izpuhi ne bodo motili vaših sosedov.
Page 295 Vgradnja na sledeči način: Postavitev plošče za pritrditev 1. Zadnjo ploščo vedno pritrdite glede na horizontalno in vertikalno raven; 2. V zid izvrtajte luknje globine 32 mm, da lahko pritrdite ploščo; 3. V luknje vstavite vstavke za pritrditev; 4. Ploščo pritrdite na zid s pomočjo priloženiih vijakov; 5.
Page 296 Cevi za hladilno sredstvo Cevi morajo omogočati 3 različne smeri, kot je to prikazano na sliki s številkami. V kolikor so cevi narejene tako, da omogočajo smer 1 ali 3, z nožem zarežite po dolžini žleba na strani notranje enote. Postavite cevi v smeri odprtine v zidu in s selotejpom stisnite bakrene cevi skupaj, cev za odvod kondenza in kabel za napajanje postavite tako, da je cev za odvod...
Page 297: Električna Povezava
Vgradnja notranje enote plošča za pritrditev cev za izolacijski hladilno sloj sredstvo priključni kabel cev za hladilno sredstvo priključni kabel 1 (za toplotno črpalko) Obloženo z vinilnim trakom Odvod kondenza Kabel za sonde (za toplotno črpalko) Ko povežete cevi v skladu z navodili, je potrebno postaviti tudi priključne kable. Zatem postavite odvodno cev za kondenz.
Page 298 Povezovanje cevi priključne cevi Pritrdite nastavke z navoji na spojnico zunanje enote na način kot je to narejeno na notranji enoti. Prepričajte se, da ne prihaja do uhajanja hladilnega sredstva: 1. Pritrdite nastavke z navoji s pomočjo dveh ključev. nastavki z Bodite pozorni, da ne pride do fizičnih poškodb na navoji ceveh.
Page 299 Diagram trosmernega ventila povezati z notranjo enoto odprta pozicija vreteno povezati z igla zunanjo enoto jedro ventila pokrov servisne odprtine notranja enota Smer pretoka dvosmerni ventil hladilnega sredstva trosmerni ventil Odpreti do ¼ rotacije 7. Zavrteti do polnega odprtja 7. Zavrteti do polnega ventila Zasuk na odprtja ventila...
Page 300 Testiranje zunanje enote • Ali je med delovnanjem naprave prisoten kakršenkoli neobičajen hrup ali vibriranje? • Ali bi lahko hrup, pretok zraka ali izpuščanje kondenza motilo sosede? • Je prisotno puščanje hladilnega sredstva? Opomba: elektronski kontroler kompresorju omogoča pričetek delovanja le tri minute po tem, ko napetost pride v sistem.
Page 301 Diagram ozemljitve Diagram ozemljitve se med modeli lahko razlikuje. Poglejte diagrame ozemljitve, ki so prilepljeni na notranji in zunanji enoti. Pri notranji enoti je diagram ozemljitve prilepljen pod sprednjo masko. Pri zunanji enoti je diagram ozemljitve prilepljen na hrbtni strani pokrova. Sprednja maska Diagram ozemljitve Diagram ozemljitve...
Page 302 18/22k INVERTER TIP R410a MODEL kapaciteta (Btu/h) presek (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm 1.0mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Kabel za napajanje AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16) AWG18 (AWG16)
Page 303: Menjava Baterij
VZDRŽEVANJE Periodično vzdrževanje je pomemben faktor pri vzdrževanju učinkovitosti vaše klimatske naprave. Prej kot pričnete s postopkom kakršnegakoli vzdževanja prekinite napajanje tako, da vtikač odstranite iz vtičnice. Notranja enota Filtri za prah 1. Odprite sprednjo masko v smeri puščice na sliki. 2.
Page 304: Odpravljanje Napak
ODPRAVLJANJE NAPAK Nepravilnosti v Možni vzroki delovanju Izpad električne energije./Vtikač izključen iz vtičnice. Poškodovan motor ventilatorja notranje/zunanje enote. Nedelujoče termomagnetno stikalo za kompresor. Nedelujoči zaščitni elementi. Naprava ne deluje Razrahljani kontakti ali vtikač izključen iz vtičnice. Včasih se naprava sama izključi, zato da bi se zaščitila pred večjimi poškodbami. Napetost višja ali nižja od priporočene.
Page 305 Signali za napake na zaslonu V primeru prikaza napake na zaslonu so možne naslednje kode za napake: Koda na zaslonu Opis napake Koda na zaslonu Opis napake Napaka senzorja za temperaturo v Napaka senzorja za temperaturo za notranji enoti. izpuh zraka v okviru zunanje enote. Napaka senzorja za temperaturo v Napaka pametnega modula za cevi notranje enote.
Page 306 16. Informacije o servisiranju: 1. Primernost prostora Preden začnete s servisiranjem ali vzdrževanjem naprave s hladilnim sredstvom, je potrebno preveriti možnost za nastanek požara, ki lahko privede do poškodb oseb in predmetov. 2. Delovni postopek Dela se lahko opravljajo samo in izključno v skladu s postopkom, ki zagotavlja minimalno možnost požara zaradi prisotnosti hladilnih sredstev.
Page 307 18. Popravljanje komponent z inherentno varnostjo Ne izvajajte konstantnih induktivnih ali kapacitivnih obremenitev, v kolikor se prej niste prepričali, da s tem početjem ne boste prekoračili dovoljene vrednosti toka in napetosti za določeno vrsto opreme. Komponente z inherentno varnostjo predstavlajo edino vrsto komponent, na katerih se lahko izvajajo dela, ko so pod napetostjo in v bližini vnetljivih snovi.
Page 308 Praznjenje je potrebno opraviti pred vračilom kompresorja dobavitelju. Postopek lahko pospešite izključno z gretjem kompresorja. Postopek praznjenja olja iz sistema je potrebno opraviti na varen način. Navodila za uporabo Smart WiFi aplikacije lahko najdete na: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 309 SLOVENIJA GARANCIJSKI LIST Izpolni prodajalec na prodajnem mestu Model Serijska številka Datum nakupa Prodajalec Žig prodajalca Podpis prodajalca Izpolni pooblaščeni monter Ime kupca Kraj Naslov Datum montaže Ime monterja Žig monterja Podpis monterja Potrdilo garancije za Potrdilo garancije za Potrdilo garancije za 3 leta 4.
Page 310 Servis na kraju uporabe blaga ali po potrebi v servisni delavnici opravlja samo in izključno pooblaščeni serviser klimatskih naprav Tesla. Na zahtevo kupca, ki bo podana v garancijskem roku, bomo na svoje stroške poskrbeli za odpravo napak na blagu, zaradi katerih to ne deluje v skladu z namenom, najkasneje v roku 45 dni od dneva prejema zahtevka za odpravo napake.
Page 311 POOBLAŠČENI SERVISERJI SLOVENIJA DAST d.o.o., Cvetkova ulica 25, 1000 Ljubljana, telefon: +386 (0)1 4292-406, +386 (0)59 921-480.
Page 312 BEZBEDNOSNA PRAVILA I PREPORUKE ZA OSOBU KOJA OBAVLJA UGRADNJU • Pre nego što započnete postupak ugradnje i upotrebe uređaja, pročitajte ovaj vodič. • Prilikom ugradnje unutrašnje i spoljašnje jedinice, deci bi trebalo zabraniti pristup radnom prostoru. Može doći do nepredviđenih nesrećnih slučajeva. •...
Page 313 da izazove kvarove. • Korisnik ima odgovornost da kontaktira kvalifikovanog tehničara radi ugradnje uređaja, pri čemu tehničar mora da proveri da li je uzemljenje u skladu sa važećim zakonom, kao i da ugradi termomagnetski prekidač. • Baterije daljinskog upravljača se moraju reciklirati ili pravilno odlagati. •...
Page 314: Nazivi Delova
NAZIVI DELOVA Unutrašnja jedinica Opis Prednji panel Filter za vazduh Opcioni filter (ukoliko je instaliran) LED displej Prijemnik signala Poklopac konektorskog bloka Jonizator (ukoliko je instaliran) Vertikalna krilca za usmeravanje vazduha Taster za hitne slučajeve Pločica sa specifikacijom za unutrašnju jedinicu (lokacija je opciona) Krilce za usmeravanje strujanja vazduha...
Page 315 DISPLEJ UNUTRAŠNJE JEDINICE Funkcija MIROVANJE Režim MIROVANJA (SLEEP) Displej sa temperaturnim 1. Osvetljen je tokom rada opcije Tajmer, kada je klima vrednostima (ukoliko postoji) / uređaj uključen Šifra greške 2. Prikazuje šifru nepravilnosti u radu kada dođe do kvara. TAJMER Osvetljen je tokom rada opcije Tajmer.
Page 316 DALJINSKI UPRAVLJAČ Taster Funkcija Za uključivanje ili isključivanje klima uređaja. OPTION Za aktiviranje ili deaktiviranje opcione funkcije (Pogledajte sledeću tabelu). Za smanjenje temperaturnih vrednosti, podešavanje vremena ili odabir funkcije. Za povećanje temperaturinh vrednosti, podešavanje vremena ili odabir funkcije. Za aktiviranje/deaktiviranje funkcije ECO (EKO), kojom se omogućava da uređaj automatski podesi svoj rad tako da ostvari uštedu energije.
Page 317 UKLJUČENO Režim OPCIJE /ISKLJUČENO AUTO CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (DISPLEJ), HEALTH (AUTOMATSKI) (UNAPREĐENJE ZDRAVLJA), I FEEL (TRENUTNA TEMP.) CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (DISPLEJ), HEALTH COOL (UNAPREĐENJE ZDRAVLJA), SLEEP (MIROVANJE), MILDEW (PROTIV (HLAĐENJE) BUĐI), I FEEL (TRENUTNA TEMP.) CLEAN (ČIŠĆENJE), TIMER (TAJMER), DISPLAY (DISPLEJ), HEALTH ISKLJUČENO (UNAPREĐENJE ZDRAVLJA), MILDEW (PROTIV BUĐI), I FEEL (ISUŠIVANJE)
Page 318 Značenje simbola prikazanih na tečnom kristalnom displeju Simboli Značenje Jedan indikator Indikator funkcije Zaključavanje (Lock) Indikator baterije AUTO Indikator režima Automatski COOL Indikator režima Hlađenje Indikator režima Isušivanje Indikator režima Ventilacija HEAT Indikator režima Grejanje Indikator funkcije EKO TIMER Indikator tajmera Indikator temperature Indikator brzine ventilatora: Auto (automatski), low Flashing...
Page 319 Zamena baterija Skinite poklopac ležišta za baterije na poleđini daljinskog upravljača tako što ćete ga kliznim pokretom povući u smeru strelice. Postavite baterije prema polovima (+ i -) prikazanim na daljinskom upravljaču. Ponovo postavite poklopac ležišta za baterije tako što ćete ga kliznim pokretom vratiti na njegovo mesto. Stavite 2 baterije LRO 3 AAA (1,5 V).
Page 320 „Swing“ kontrola vazdušnog strujanja 1. Pritisnite taster kako biste aktivirali „FLAP“ kretanje 1. Ukoliko pritisak zadržite tokom perioda do 2 sekunde, u okviru swing kretanja ciklično će se smenjivati sledeći položaji krilaca deaktiviranje 2. Ukoliko pritisak zadržite duže od 2 sekunde, deaktiviraćete ovu opciju Strujanje vazduha se naizmenično usmerava ka gore, a zatim ka dole, kako bi se garantovala ravnomerna raspoređenost vazduha u prostoriji.
Page 321 Režim GREJANJE Funkcija grejanja omogućava zagrevanje prostorije klima uređajem. Da biste aktivirali funkciju grejanja (HEAT), pritiskajte taster MODE (REŽIM) sve dok se na displeju ne pojavi simbol HEAT. Podesite temperaturu na vrednosti više od temperaturnih vrednosti u prostoriji pomoću tastera Kako biste optimizovali funkcionisanje klima uređaja, podesite temperaturu (1), brzinu (2) i pravac strujanja vazduha (3) pritiskanjem naznačenih tastera.
Page 322 Funkcija EKO Klima uređaj radi u ekonomičnom režimu. Samo u okviru modela za grejanje ili hlađenje, pritisnite taster ECO (EKO) i na displeju će se prikazati simbol ECO. Klima uređaj će raditi uz uštedu energije. Da biste ovu funkcija otkazali, pritisnite taster MODE (REŽIM) kako biste aktivirali neki drugi režim ili ponovo pritisnite taster ECO (EKO).
Page 323 Funkcija SAMOČIŠĆENJE Isključite klima uređaj. Najpre pritisnite taster OPTION (OPCIJA), a zatim izaberite opciju CLEAN (ČIŠĆENJE) pritiskanjem tastera sve dok simbol CLEAN ne počne da treperi. Ponovo pritisnite taster OPTION (OPCIJA) kako biste aktivirali opciju CLEAN (ČIŠĆENJE), pri čemu će se na displeju prikazati .
Page 324 Da otkažete tajmer (ukoliko je funkcija TAJMER aktivirana) Pritisnite taster OPTION (OPCIJA) ili bez ikakvih aktivnosti sačekajte da istekne narednih 5 sekundi kako biste otkazali tajmer. Napomena: Celokupni proces mora biti obavljen u intervalu do 5 sekundi. U suprotnom, proces će biti otkazan. Funkcija TRENUTNA TEMPERATURA Najpre pritisnite taster OPTION (OPCIJA), a zatim izaberite opciju I FEEL (TRENUTNA TEMP.) pritiskanjem tastera...
Page 325 PRIRUČNIK ZA UGRADNJU Važne činjenice • Ugradnju klima uređaja koji kupite mora da obavi profesionalno osoblje, a „Priručnik za ugradnju“ je namenjen iskjučivo profesionalnom osoblju koje vrši ugradnju! Specifikacije za ugradnju bi trebalo da budu saglasne sa našim propisima o pružanju usluga održavanja.
Page 326 Tabela GG.2 – Minimalna površina prostorije (m Količina kojom se uređaj puni (M) (kg) Minimalna površina prostorije (m Kategorija (kg/m 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1514 R290 0.038 1.224kg 1.836kg 2.448kg 3.672kg 4.896kg 6.12kg 7.956kg 0.306 Principi bezbednosti prilikom ugradnje 1.
Page 327 Poseban alat Naziv alata Zahtev(i) u vezi sa upotrebom Vakuum pumpa treba da bude otporna na eksploziju, da pruža odgovarajući nivo Mini vakuum pumpa preciznosti, a stepen vakuuma treba da bude niži od 10 Pa. Za punjenje treba da se koristi specijalni uređaj za punjenje otporan na eksploziju, koji Uređaj za punjenje pruža odgovarajući nivo preciznosti, sa odstupanjem u smislu punjenja manjim od 5 g.
Page 328 Spoljašnja jedinica • Ne ugrađujte spoljašnju jedinicu blizu izvora toplote, pare ili zapaljivog gasa. • Ne ugrađujte jedinicu na mestima koja su izložena preteranom dejstvu vetra ili prašine. • Ne ugrađujte jedinicu na mestima gde ljudi često prolaze. Izaberite lokaciju na kojoj ispuštanje vazduha i zvuci rada uređaja neće smetati susedima.
Page 329 Prilikom ugradnje, postupajte na sledeći način: Postavljanje table za pričvršćivanje 1. Zadnji panel uvek pričvršćujte u odnosu na horizontalnu i vertikalnu ravan; 2. U zidu izbušite otvore dubine 32 mm kako biste pričvrstili tablu; 3. U otvore postavite plastične tiplove; 4.
Page 330 Cevi za rashladno sredstvo Cevi mogu pratiti 3 različita pravca, kako je na slici prikazno brojevima. Ukoliko su cevi postavljene tako da prate pravac 1 ili 3, nožem napravite zarez duž žljeba sa strane unutrašnje jedinice. Postavite cevi u pravcu otvora u zidu i selotejpom zajedno uvežite bakarne cevi, cev za ispuštanje tečnosti i kablove za napajanje tako da cev za ispuštanje tečnosti bude na dnu kako bi se omogućio neometani tok vode.
Page 331 Postavljanje unutrašnje jedinice Tabla za pričvršćivanje cev za izolacioni rashladno sloj sredstvo priključni kabl cev za rashladno priključni kabl sredstvo 1 (za toplotnu pumpu) Obloženo vinil trakom ispusna cev za kabl za sondu (za vodu koja se toplotnu pumpu) kondenzovala Nakon povezivanja cevi u skladu sa uputstvima, postavite i priključne kablove.
Page 332 Povezivanje cevi priključne cevi Pričvrstite nastavke sa navojima na spojnicu spoljašnje jedinice koristeći iste procedure pričvršćivanja navedene za unutrašnju jedinicu: 1. Pričvrstite nastavke sa navojima koristeći dva ključa. Obratite pažnju da tom prilikom ne oštetite cevi. nastavci sa 2. U slučaju nedovoljnog obrtnog momenta zatezanja, navojima verovatno će doći do određenog curenja.
Page 333 Dijagram trosmernog ventila povezati sa unutrašnjom jedinicom otvorena pozicija vreteno povezati sa igla spoljašnjom jedinicom jezgro ventila poklopac servisnog otvora Unutrašnja jedinica Pravac kretanja Dvosmerni ventil rashladnog sredstva Trosmerni ventil Otvoriti do 1/4 rotacije 7. Okrenuti za potpuno otvaranje 7. Okrenuti za potpuno ventila Zavrtanj na otvaranje ventila...
Page 334 Testiranje spoljašnje jedinice • Da li je tokom rada prisutna bilo kakva neuobičajena buka ili vibriranje? • Da li bi buka, strujanje vazduha ili ispuštanje kondenzovane vode moglo da smeta susedima? • Da li je prisutno curenje rashladnog sredstva? Napomena: elektronski kontroler kompresoru omogućava da počne sa radom samo tri minuta nakon što napon stigne do sistema INFORMACIJE ZA OSOBU KOJA VRŠI UGRADNJU MODEL kapacitet (Btu/h)
Page 335 Dijagram ožičavanja Dijagram ožičavanja se može razlikovati kod različitih modela. Pogledajte dijagrame ožičavanja nalepljene na unutrašnjoj i spoljašnjoj jedinici. Na unutrašnjoj jedinici, dijagram ožičavanja je nalepljen ispod prednjeg panela; Na spoljašnjoj jedinici, dijagram ožičavanja je nalepljen na poleđini poklopca držača. Prednji panel Dijagram ožičavanja Dijagram ožičavanja...
Page 336 18/22k INVERTER TIP R410a MODEL kapacitet (Btu/h) presek (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm 1.0mm AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm Kabl za napajanje AWG18 (AWG16) AWG18 (AWG16) AWG16 AWG14 1.0mm (1.5mm) 1.0mm (1.5mm) 1.5mm 2.5mm AWG18 (AWG16) AWG18 (AWG16)
Page 337 ODRŽAVANJE Periodično održavanje je od ključne važnosti za održavanje efikasnosti Vašeg klima uređaja. Pre nego što započnete postupak bilo kakvog održavanja, prekinite napajanje tako što ćete utikač izvući iz utičnice. Unutrašnja jedinica Filteri za zaštitu od prašine 1. Otvorite prednji panel u pravcu strelice na slici 2.
Page 338 OTKLANJANJE PROBLEMA Nepravilnost u radu Mogući uzroci Nestanak struje/utikač izvučen iz utičnice. Oštećen motor ventilatora unutrašnje/spoljašnje jedinice. Neispravan termomagnetski prekidač za kompresor. Neispravan zaštitni uređaj ili osigurači. Uređaj ne radi Razlabavljene konekcije ili utikač izvučen iz utičnice. Ponekad uređaj prestaje sa radom kako bi sam sebe zaštitio. Napon viši ili niži od opsega.
Page 339 Signali za greške na displeju U slučaju postojanja greške, na displeju unutrašnje jedinice biće prikazane sledeće šifre za greške: Displej Opis problema Displej Opis problema Greška senzora temperature unutrašnje Greška senzora temperature ispusnog jedinice vazduha u okviru spoljašnje jedinice Greška senzora temperature u cevi Greška inteligentnog modula za napajanje unutrašnje jedinice (IPM) spoljašnje jedinice...
Page 340 16. Informacije o servisiranju: 1. Provera prostora Pre nego što započnete sa radom na sistemima koji sadrže zapaljiva rashladna sredstva, neophodno je obaviti bezbednosne provere kako biste se uverili da je rizik od paljenja sveden na minimum. Prilikom popravljanja rashladnog sistema, a pre izvođenja radova na sistemu, primenite sledeće mere predostrožnosti. 2.
Page 341 oštećenje kablova, prekomerni broj veza, priključke koji ne prate originalnu specifikaciju, oštećenja na zaptivkama, neadekvatno postavljene uvodnice itd. Uverite se da je uređaj dobro pričvršćen. Uverite se da zaptivke ili zaptivni materijali nisu istrošeni do mere da više ne ispunjavaju svoju svrhu, naime sprečavanje prodiranja zapaljivih atmosfera.
Page 342 Proces evakuacije treba sprovesti pre vraćanja kompresora dobavljačima. Ovaj process se može ubrzati isključivo električnim grejanjem tela kompresora. Postupak pražnjenja ulja iz sistema treba obaviti na bezbedan način. Korisničko uputstvo za korištenje Smart Wifi aplikacije možete pronaći na: https://tesla.info/wp-content/uploads/pdf/TeslaTTWiFiapp.pdf...
Page 343 SRBIJA Comtrade Distribution d.o.o. Beograd Adresa: Savski nasip br. 7, 11070 Beograd Telefon: +381 11 2015 555 Fax: +381 11 2015 556 REKLAMACIONA IZJAVA Podaci o potrošaču: Ime i prezime/poslovno ime: __________________________________________________________________ Adresa: _____________________________________________________________________________________ Potpis kupca:__________________________ b.r.l.k. ________________________________________________ Broj fiskalnog računa / fakture: ________________________________________________________________ Podaci o Prodavcu: Ime i prezime (Ime firme): _____________________________________________________________________ Adresa: _____________________________________________________________________________________...
Page 344 Saobraznost: - Trgovac je pravno ili fizičko lice koje nastupa na tržištu u okviru svoje poslovne delatnosti ili u druge komercijalne svrhe, uključujući i druga lica koja posluju u njegovo ime ili za njegov račun. - Prodavac je, trgovac sa kojim je potrošač zaključio ugovor o prodaji robe, odnosno pružanju usluge. - Potrošač...
Page 345 primerenom roku bez značajnih neugodnosti za Potrošača i uz njegovu saglasnost. - Ako se nesaobraznost pojavi u roku od šest meseci od dana prelaska rizika na Potrošača, Potrošač ima pravo da bira između zahteva da se nesaobraznost otkloni zamenom, odgovarajućim umanjenjem cene ili da izjavi da raskida ugovor.
Page 346 - Potrošač može da ostvaruje svoja prava nakon isteka roka za saobraznost robe ugovoru, vezano za eventualni dodatni rok u ovlašćenim i ugovorenim servisima proizvođača koji su navedeni na strani 4 ove Reklamacione izjave. Proizvođač u eventualnom dodatnom roku može da obezbeđuje o svom trošku otklanjanje svih nedostataka u funkcionisanju robe nastalih pravilnom upotrebom robe, na kome nije bilo intervencija od strane neovlašćenih lica.
Page 347 PODACI O MONTAŽI KLIMA UREĐAJA Montažer Datum montaže Pečat montažera Potpis montažera PODACI O SERVISIRANJU KLIMA UREĐAJA Servis Datum servisiranja Opis usluga Potpis servisera PODACI O SERVISIRANJU KLIMA UREĐAJA Servis Datum servisiranja Opis usluga Potpis servisera PODACI O SERVISIRANJU KLIMA UREĐAJA Servis Datum servisiranja Opis usluga...
Page 348 AUTORIZOVANI SERVISI SRBIJA Aleksinac, TR SKY, Knjaza Miloša 86/4, 018/805-577; 065/4029366; 065/5377766, sky_aleksinac@yahoo.com Aleksinac, FRIGOTERMIKA, Maksima Gorkog bb, 018/803-579; 060/150-43-63, frigotermikaaleksinac@gmail.com Aranđelovac, MB ELEKTRONIC, Kralja Petra I bb, 034/701-235; 062 701 235, office@mbelectronic.rs Bač, Bačka Palanka, Bački Petrovac, KLIMA BUGI-SERVIS, Proleterska 26, 064/61-54-750, bsa@hallsys.net Bačka Palanka, BAP ELEKTRO, Branka Radičevića 27, 021/754-093;063/580-905, bapel@eunet.rs Bela Crkva, MOBIL &...
Page 349 AUTORIZOVANI SERVISI SRBIJA Beograd, TiM TEHNO SERVIS, Mikenska 20 A, Zvezdara, 062/1901 007, 011/347 85 75, tim.tehnoservis@gmail.com Beočin, SOFTEL, Dositej Obradovića 15, 021/872-858; 063/527-174, softelservis@gmail.com Bečej, AS IMPEX, Zmaj Jovina 77, 063/110-4108, preradovics@stcable.net Bečej, G2 SERVIS, Zmaj Jovina 131, 021/6910-505; 063/8363-776, g2servis@verat.net Bečej, EL-BO SERVIS, Miloša Crnjanskog 2A, 063/8625904 č...
Page 350 AUTORIZOVANI SERVISI SRBIJA Nis/Jelasnica, Frigo Pingvin, Cvijicevo soiklace 8, 064 22 55 710, goran.krle@gmail.com Nova Pazova, ELEKTROSERVIS STANKOVIĆ, Vuka Karadžića 98, 022/329286; 065/3319577, elektroservisstankovic@gmail.com Novi Sad, LEXXON, Železnička br. 28, 021/472 10 60; 063/502 785, lexxon@gmail.com Novi Sad, SILER, Stanoja Glavaša 114, 021/503-218; 065/2505-700, ivansiler86@gmail.com Novi Sad, BLUE ROSE, Rumenički put 87, 021/827-106;...
Page 351 AUTORIZOVANI SERVISI SRBIJA Valjevo, FRIGOTEHNIKA, Jakova Nenadovića 70, 014/237-264; 014/247-684; 063/80-92-899, frigotehnika.va@beotel.net Valjevo, Unikom-Unisat, Uzun Mirkova 55, 064/23 56 777, dusko.unikom.valjevo@gmail.com Veliko Gradište, SERVIS GIGA, Boška Vrebalova 5b, 063/311 402, servisgigavg@gmail.com Velika Plana, TEHNOSERVIS, Nikole Pašića bb, 062/261622; 062/261628, dejan@tehnoservis.rs Vranje, BETA COMPUTERS, Đure Jakšića 19, 017/400106;...
Page 352 www.tesla.info...
