Summary of Contents for Wallenstein 3684A050

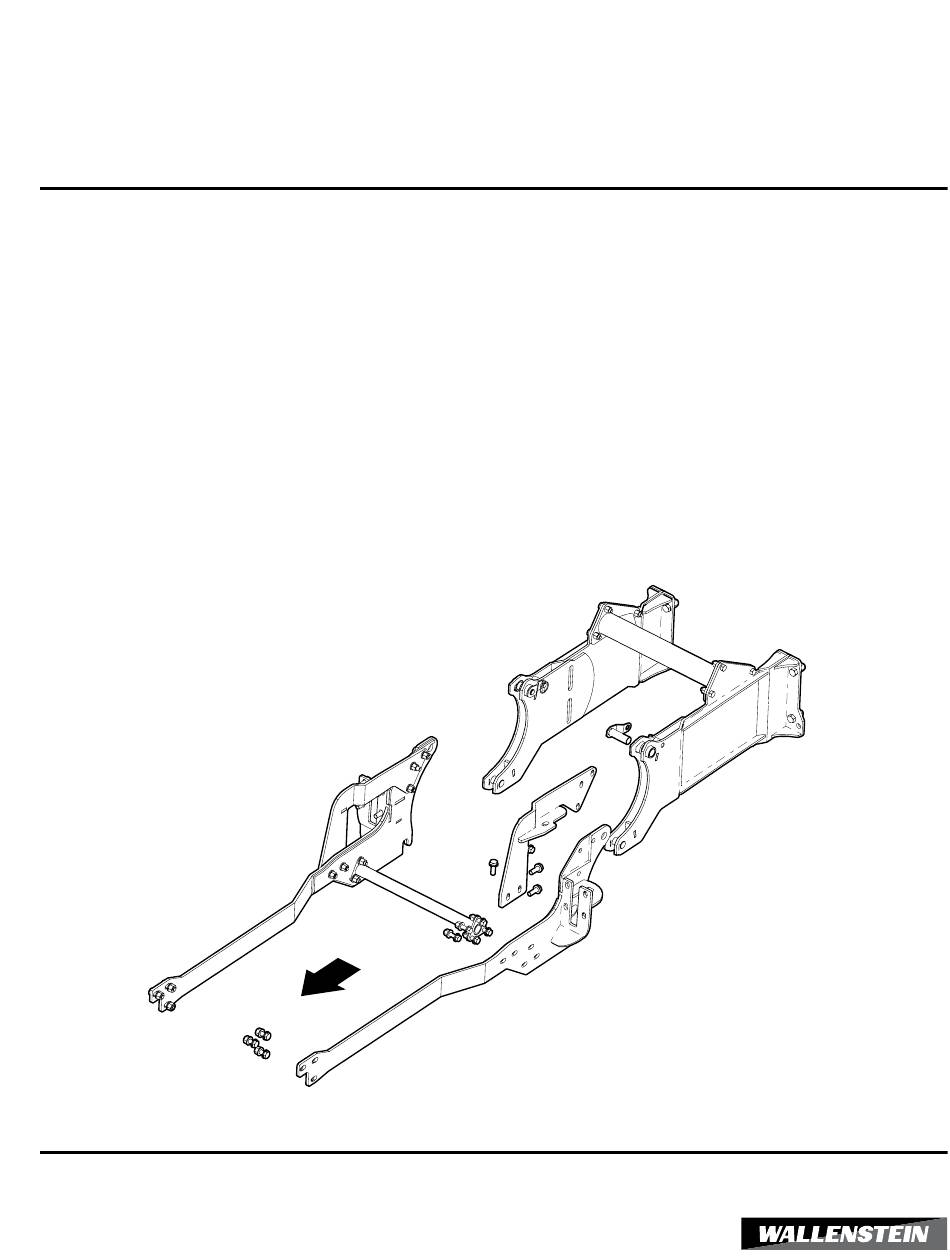

- Page 1 INSTALLATION INSTRUCTIONS 3684A050 Backhoe Sub-frame Kit Front Rev Nov-2021 3684A050...
-
Page 2: Operator Orientation
IMPORTANT! This installation kit includes both metric and Imperial fasteners. Bolt type is identified by looking at the The Wallenstein backhoe is designed to work with a wide variety bolt head markings. of tractors. With the Wallenstein Sub-frame Kit you can easily and quickly attach and detach your Wallenstein backhoe to your particular tractor. -
Page 3: Safety Rules
3684A050 Installation Instructions Safety Rules WARNING! WARNING! Proceed with caution. During the course of assembly, the ROPS / cab support bolts are ATTENTION! BE ALERT! YOUR SAFETY IS removed. Support for the cab may be required INVOLVED! when removing cab mounting bolts. Remove and replace bolts one side at a time. - Page 4 3684A050 Installation Instructions Sub-frame Kit Parts NOTE: All parts and hardware shown in the Sub- frame Kit Parts illustration are included in the kit. Check to make sure parts are not damaged from shipping. 16 X3 19 19 19 18...
- Page 5 3684A050 Installation Instructions Preparation: Procedure Position the tractor with the backhoe lined up behind it. 1. Remove both adjustable stabilizer arms from their mounts. Swing the arms in as far as they can go and secure them • Backhoe should be assembled but left on the shipping skid.
- Page 6 3684A050 Installation Instructions 4. Place (3684W052) Top Axle Connector (5) over the 6. Connect (3684W051) Load Rail, LH (3) to the tractor axle and bolt it to (3684W051) Load Rail, LH (3) using mount using (Z77682) M14 x 1.4 x 40 mm hex bolts (19), (Z71520) 1/2"...
- Page 7 3684A050 Installation Instructions 10. Connect (3684W080H) Back Hoe Link, RH (9) to (3684W080) Back Hoe Link, LH (8) with (3600W603) Crossmember (2), using (Z71515) 1/2" NC hex bolts (11) and (Z72251) 1/2" NC hex lock nuts (14). Backhoe Main Backhoe Mount...
- Page 8 3684A050 Installation Instructions 19. Check that all attach points are secure, and make sure all WARNING! bolts / nuts are tightened and torqued. 20. Test the hydraulics: lift the stabilizer legs and remove the When operating the boom and stabilizers, ensure skid.
-
Page 9: Bolt Torque
3684A050 Installation Instructions Bolt Torque Checking Bolt Torque Imperial Bolt Torque Specifi cations The tables shown give correct torque values for various Torque Value bolts and capscrews. Tighten all bolts to the torque Bolt values specified in the table, unless indicated otherwise. -
Page 10: Instructions D'installation
INSTRUCTIONS D’INSTALLATION 3684A050 Trousse de sous-châssis pour rétrocaveuse Front Rév. nov.-2021 3684A050... - Page 11 éventail de tracteurs. Grâce à la trousse de sous- châssis Wallenstein, vous pouvez attacher votre rétrocaveuse Wallenstein à votre tracteur particulier et la détacher facilement et rapidement. Métrique Certaines des illustrations présentées dans ce manuel sont...
-
Page 12: Règles De Sécurité
3684A050 Instructions d’installation Règles de sécurité AVERTISSEMENT! Procédez avec prudence. Au cours du montage, AVERTISSEMENT! les boulons de support du cadre de protection (ROPS)/de la cabine sont retirés. Un support ATTENTION! SOYEZ VIGILANT! VOTRE pour la cabine peut être nécessaire lors du retrait SÉCURITÉ... - Page 13 3684A050 Instructions d’installation Pièces de la trousse de sous- REMARQUE : toutes les pièces et le matériel illustrés dans l'illustration des châssis pièces de la trousse de sous- châssis sont inclus dans la trousse. Vérifiez que les pièces n’ont pas été...
- Page 14 3684A050 Instructions d’installation Préparation : Processus Positionnez le tracteur de façon à ce que la rétrocaveuse soit 1. Retirez les deux bras stabilisateurs réglables de leurs alignée derrière lui. supports. Faites pivoter les bras aussi loin que possible et mettez-les à l'écart.
- Page 15 3684A050 Instructions d’installation 4. Placez le connecteur d'essieu supérieur (3684W052) (5) 6. Connectez le rail de charge gauche (3684W051) (3) sur l'essieu et boulonnez-le au rail de charge gauche au support du tracteur à l'aide des boulons hexagonaux (3684W051) (3) avec les gros écrous hexagonaux M14 x 1,4 x 40 mm (Z77682) (19), des rondelles M14 ½...
- Page 16 3684A050 Instructions d’installation 10. Connectez le support de rétrocaveuse droit (3684W080H) (9) au support de rétrocaveuse gauche (3684W080) (8) avec la traverse de cadre de châssis (3600W603) (2) à l'aide de boulons hexagonaux ½ po NC (Z71515) (11) et des contre-écrous hexagonaux ½ po NC (Z72251) (14).
- Page 17 3684A050 Instructions d’installation 18. Insérez les deux goupilles universelles soudées dans les AVERTISSEMENT! trous de goupille et fixez-les au moyen d’esses. 19. Vérifiez que tous les points de fixation sont sécurisés et Lors de l'utilisation de la flèche et des assurez-vous que tous les boulons/écrous sont serrés et au...
- Page 18 3684A050 Instructions d’installation Couple appliqué sur les boulons Vérification du couple appliqué sur les boulons Spécifi cations relatives au couple de serrage des boulons en unités impériales Les tableaux figurant ci-dessous donnent les valeurs correctes de couple pour divers boulons et vis Couple de serrage Diamètre...
