User Manual
Manuel de l'utilisateur
Manual del usuario
M100

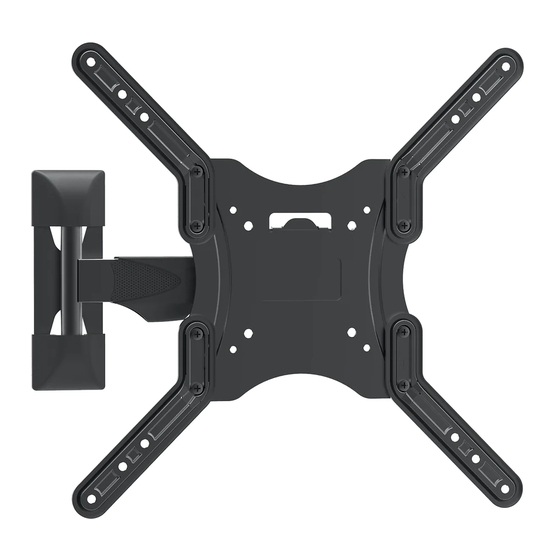

FULL MOTION TV MOUNT
SUPPORT ARTICULANT POUR TÉLÉVISEUR
MONTAJE ARTICULADO PARA TELEVISOR
100 x 100
-
400 x 400
60 lb
(27 kg)
VESA
COMPLIANT
Supporting your digital lifestyle ™
Supportant votre mode de vie digital™
Apoyando su estilo de vida digital™
Advertisement
Related Manuals for Kanto M100
Summary of Contents for Kanto M100

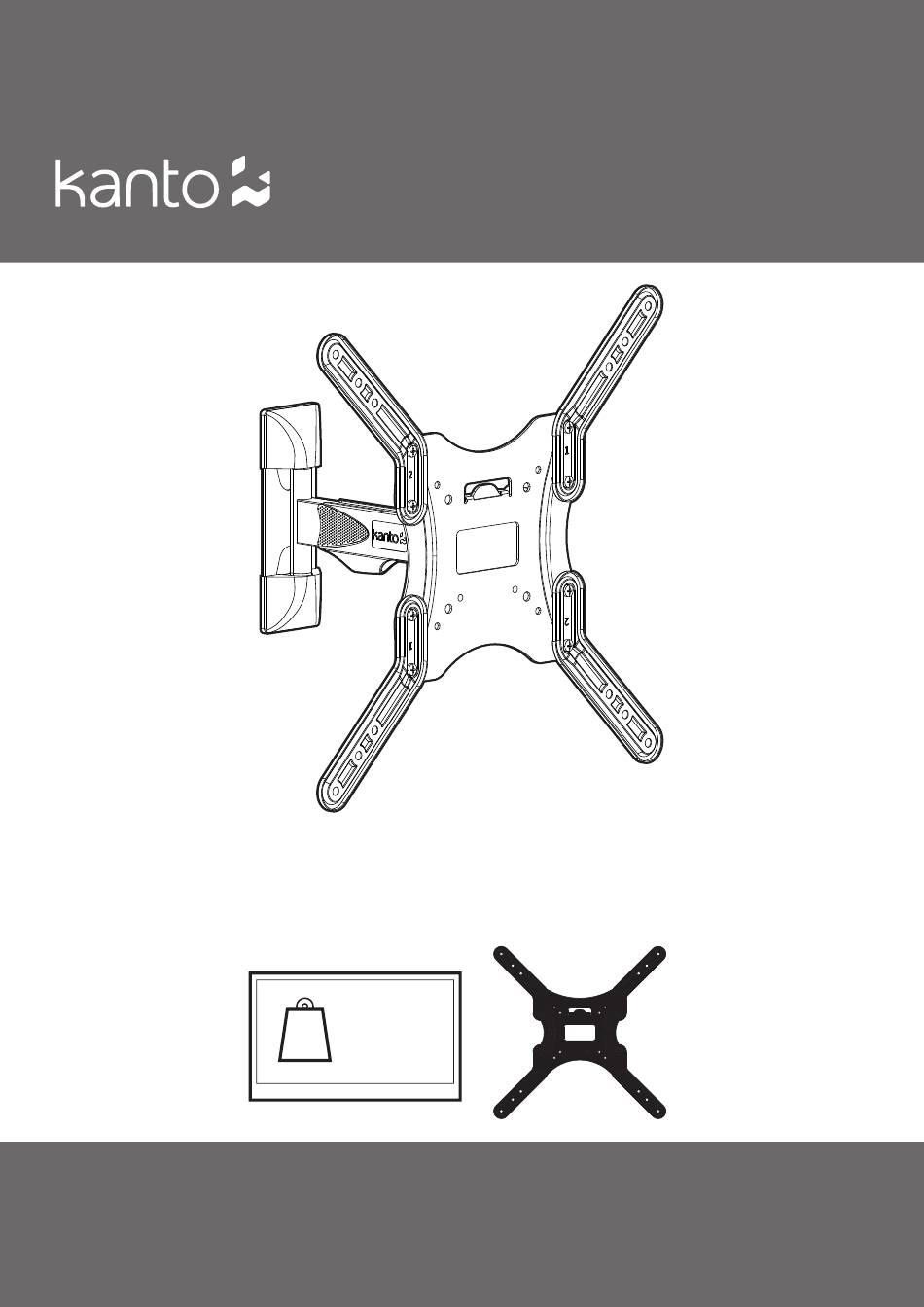

- Page 1 User Manual Manuel de l’utilisateur Manual del usuario M100 FULL MOTION TV MOUNT SUPPORT ARTICULANT POUR TÉLÉVISEUR MONTAJE ARTICULADO PARA TELEVISOR 100 x 100 400 x 400 60 lb (27 kg) VESA COMPLIANT Supporting your digital lifestyle ™ Supportant votre mode de vie digital™...
- Page 2 Use with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall you plan to affix the Kanto mount to must be able to support more than 5 times the weight of the television and the mount combined.
- Page 3 Supplied Parts and Hardware Pièces et matériels fournis Piezas y hardware suministrados TEMPLATE MODЀLE PLANTILLA A: M6 x 12 mm B: M6 C: M4 x 15 mm D: M4 x 25 mm E: M5 x 15 mm F: M5 x 25 mm G: M6 x 15 mm H: M6 x 25 mm I: M8 x 20 mm...
- Page 4 Si vous avez des problèmes ou des questions en suivant ces instructions, veuillez contacter Kanto directement à: Email: support@kantoliving.com Sans-Frais: US & Canada: 1-888-848-2643 Si usted tiene algún problema o dificultad al seguir estas instrucciones, póngase en contacto con Kanto directamente en: Email: support@kantoliving.com Gratis: US & Canada: 1-888-848-2643...
- Page 5 TV. with curved TVs, and TVs that have Kanto provides several sizes and lengths of recessed mount holes, protrusions, or screws. This guide will help you select the inputs in the way.
- Page 6 Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares Optional Optionnel Opcional Spacers can be used to provide clearance around protrusions on the back of your TV, or to accommodate a curved TV. You may need to use longer screws. Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à...
- Page 7 3. Remove Covers and TV Plate Enlevez les couvercles et la plaque de téléviseur Remueve las cubiertas y la placa de televisor...
- Page 8 4. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor WARNING / AVERTISSEMENT / PRECAUCIÓN Do not lay the TV face down on its front. Use a wall or TV stand. Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur. No deje el televisor posado sobre la pantalla.
- Page 9 † VESA: 300 x 300 – 400 x 400 † Only applicable if using M4 / M5 / M6 screw Applicable uniquement avec vis M4 / M5 / M6 VESA: 200 x 400 Aplicable sólo con tornillos M4 / M5 / M6 Optional Optionnel Opcional...
- Page 10 5a. Mount Wall Plate Assembly (Wood Stud Wall) Montez l'ensemble de plaque murale (montant en bois) Monte el ensamblaje de la placa de pared (muro de madera) TEMPLATE MODЀLE PLANTILLA 3.25” (80 mm) 3/16” (5.0 mm) Mount height depends on TV size, viewing position, and personal preference. La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.
- Page 11 5b. Mount Wall Plate Assembly (Concrete Wall) Montez l’ensemble de plaque murale (mur en béton) Monte el ensamblaje de la placa de pared (muro de concreto) 3.25” (80 mm) 3/8” (10 mm) TEMPLATE MODЀLE PLANTILLA Concrete Anchor Mount height depends on Ancrages de béton TV size, viewing position, and Anclajes para concreto...
- Page 12 6. Attach Wall Plate Covers Fixez les couvercles des plaques murales Coloque las cubiertas de la placa de pared...
- Page 13 7. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor...
- Page 14 8. Level TV Nivellez le téléviseur Nivelar el televisor...
- Page 15 9. Finalize Adjustments Finalisez les ajustements Finalice los ajustes 10 mm +12 º /-2 º...
- Page 16 10. Manage Cables Gérez les câbles Organice los cables...
- Page 17 1-888-848-2643...
- Page 18 SP32PL SP26PL www.kantoaudio.com Kanto Audio @kantoaudio kantoaudio Kanto Living Kanto Living...
- Page 20 Kanto Living Inc. (Kanto) garantiza que el equipo que fabrica está libre de defectos en materiales el período de garantía limitada de 5 anõs. Si el equipo falla debido a tales defectos y se notifica a Kanto dentro de los 5 anõs a partir de la fecha de envío con un comprobante de la factura original de un distribuidor autorizado, Kanto proporcionará, a su elección, piezas de repuesto o reemplazará...
