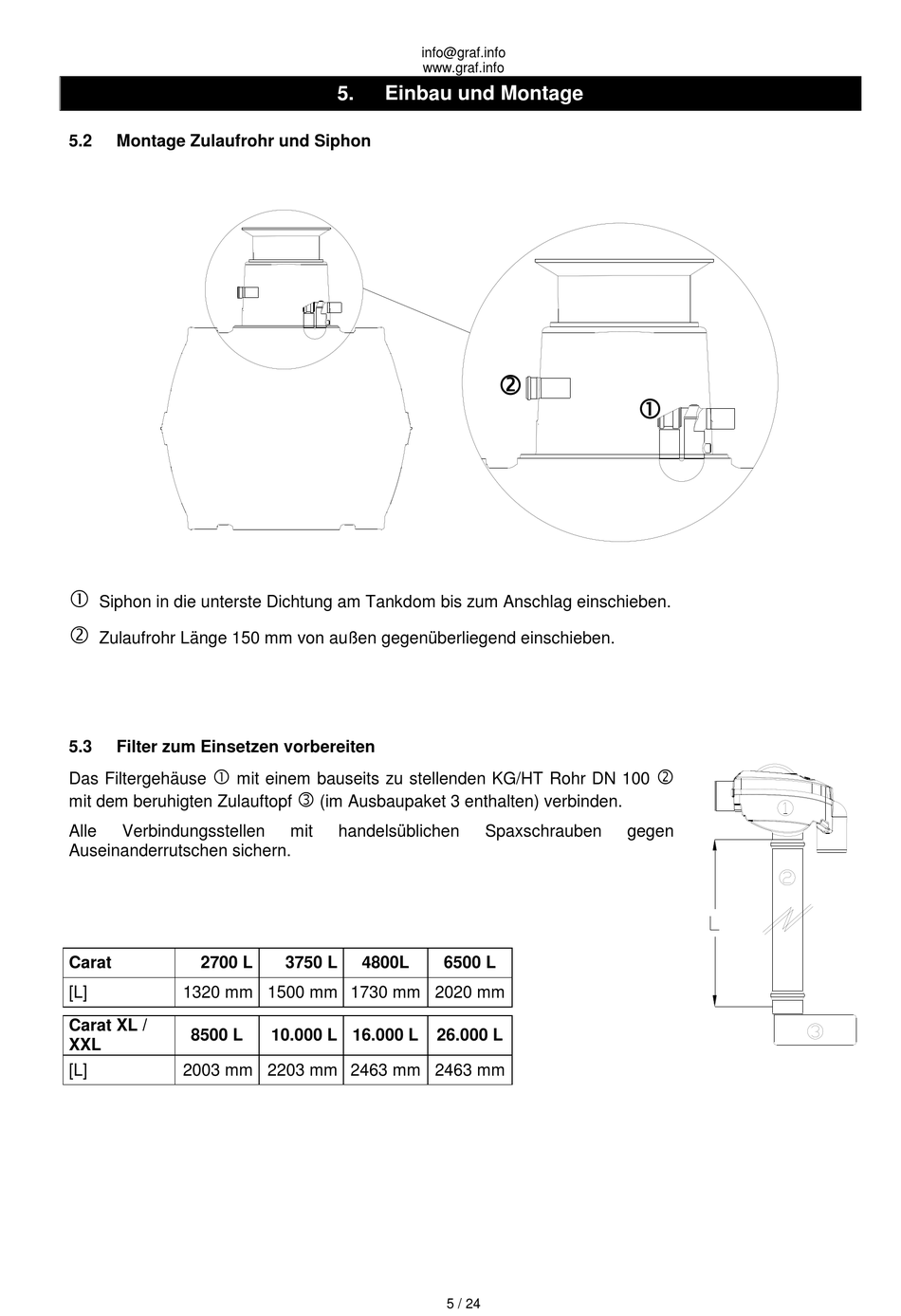

5.2

Montage Zulaufrohr und Siphon


Siphon in die unterste Dichtung am Tankdom bis zum Anschlag einschieben.

Zulaufrohr Länge 150 mm von außen gegenüberliegend einschieben.
5.3

Filter zum Einsetzen vorbereiten


Das Filtergehäuse mit einem bauseits zu stellenden KG/HT Rohr DN 100
mit dem beruhigten Zulauftopf
Alle Verbindungsstellen
Auseinanderrutschen sichern.
Carat 2700 L
[L] 1320 mm 1500 mm 1730 mm 2020 mm
Carat XL /
8500 L
XXL
[L] 2003 mm 2203 mm 2463 mm 2463 mm
info@graf.info
www.graf.info
5.

Einbau und Montage


(im Ausbaupaket 3 enthalten) verbinden.
mit handelsüblichen
3750 L 4800L
10.000 L 16.000 L 26.000 L

Spaxschrauben
6500 L
5 / 24


gegen
