    Anleitung für Einbau und Wartung GRAF Optimax-Pro Filter Intern Optimax-Pro Filter Intern Art.-Nr. 340037 Ausbaupaket 3 Art.-Nr. 342005 Inhaltsübersicht dieser Anleitung beschriebenen Punkte sind unbedingt beachten. ALLGEMEINE HINWEISE Nichtbeachtung erlischt jeg- Sicherheit licher Garantieanspruch. Für EINBAUBEDINGUNGEN alle über...

  • Page 2: Allgemeine Hinweise

    Bei sämtlichen Arbeiten an der Anlage bzw. Anlageteilen ist immer die Gesamtanlage außer Betrieb zu setzen und gegen unbefugtes Wiedereinschalten zu sichern. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile kann dazu führen, daß...

  • Page 3: Technische Daten

    Technische Daten Abmessungen 3 / 24...

  • Page 4: Aufbau

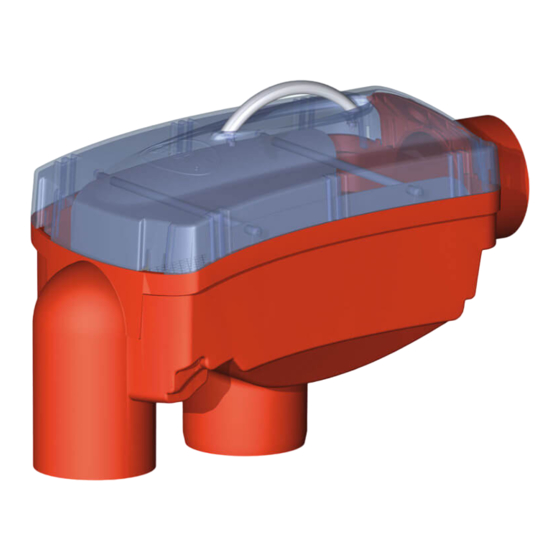

    Aufbau   Transparenter Deckel   Siebeinsatz aus Edelstahl   Halter für Opticlean   Filtergehäuse Einbau und Montage Übersicht 4 / 24...

  • Page 5: Einbau Und Montage

    Einbau und Montage Montage Zulaufrohr und Siphon    Siphon in die unterste Dichtung am Tankdom bis zum Anschlag einschieben.  Zulaufrohr Länge 150 mm von außen gegenüberliegend einschieben. Filter zum Einsetzen vorbereiten   Das Filtergehäuse mit einem bauseits zu stellenden KG/HT Rohr DN 100 ...
  • Page 6 GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF Ltd – Maidstone, Kent – UK-ME16 8Ry – Phone: +44 (0) 16 22 68 65 50...
  • Page 7 Instruction for installation and maintenance GRAF Optimax-Pro Filter internal Optimax-Pro Filter internal Order No. 340037 Filter Package 3 Order No. 342005 Table of contents The points described in these instructions must be observed under all circumstances. All GENERAL NOTES...

  • Page 8: General Notes

    GRAF offers an extensive range of accessories, all of which are designed to match each other and which can be extended to form complete systems. The use of other accessories may lead to impediments to the system's functional capability, therefore invalidating liability for resulting damage.

  • Page 9: Technical Data

    Technical data Dimensions 9 / 24...

  • Page 10: Assembly

    Assembly   Clear transparent cover   Filter inset in stainless steel   Support for Opticlean   Filter body Installation and assembly Overview 10 / 24...

  • Page 11: Installation Of Inflow Pipe And Overflow Siphon

    Installation and assembly Installation of inflow pipe and overflow siphon    Insert the overflow siphon in the lower seal till block.  Insert the inflow pipe (Carat = length 150 mm, Diamant = length 250 mm) from outside.

  • Page 12: Insert The Filter Into The Tank

    GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF Ltd – Maidstone, Kent – UK-ME16 8Ry – Phone: +44 (0) 16 22 68 65 50...
  • Page 13 Notice de montage et d’utilisation GRAF Filtre Optimax Interne Pro Filtre Optimax Interne Pro Réf. 340037 Pack Accessoires n°3 Réf. 342005 Sommaire Afin garantir fonctionnement et la longévité votre installation, GÉNÉRALITÉS important respecter Sécurité scrupuleusement CONDITIONS D’INSTALLATION instructions de mise en place du Filtre Optimax Interne Pro fabricant.

  • Page 14: Généralités

    La société GRAF propose une gamme très complète d’accessoires qui sont tous adaptés les uns aux autres et qui peuvent être étendus en systèmes complets. L’utilisation d’autres accessoires risque d’altérer le bon fonctionnement du dispositif et, de ce fait, annuler la garantie en cas de dommages.

  • Page 15: Specifications Techniques

    Spécifications techniques Dimensions 15 / 24...

  • Page 16: Assemblage

    Assemblage   Couvercle transparent   Grille filtrante en acier   Support pour Opticlean   Corps du filtre Mise en place et Montage Aperçu du filtre 16 / 24...

  • Page 17: Connexion De L'arrivée Et Du Siphon

    Mise en place et Montage Connexion de l’arrivée et du siphon    Insérez le siphon dans le joint inférieur jusqu’ à la butée.  Tuyau d’arrivée Longueur 150 mm à introduire de l’extérieur. Préparation de la pose du filtre ...

  • Page 18: Pose Du Filtre Dans La Cuve

    GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF Ltd – Maidstone, Kent – UK-ME16 8Ry – Phone: +44 (0) 16 22 68 65 50...
  • Page 19 CONDICIONES DE MONTAJE perderán todos los derechos de garantía. Para todos los artículos Filtro interno Optimax complementarios adquiridos DATOS TÉCNICOS través de GRAF, se suministran Medidas instrucciones montaje adjuntos a los embalajes de MONTAJE transporte. INSTALACIÓN Y MONTAJE Cuadro sinóptico Montaje tubo de alimentación y sifón...

  • Page 20: Indicaciones Generales

    La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí y que pueden ampliarse para formar sistemas completos. La utilización de otros accesorios puede provocar la pérdida de funcionalidad de la instalación, de modo que el fabricante no asume la responsabilidad de los...

  • Page 21: Datos Técnicos

    Datos técnicos Medidas 21 / 24...

  • Page 22: Montaje

    Montaje   Tapa transparente   Filtro intercambiable de acero afinado   Soporte para opticlean   Carcasa del filtro Instalación y montaje Cuadro sinóptico 22 / 24...

  • Page 23: Instalación Y Montaje

    Instalación y montaje Montaje tubo de alimentación y sifón    Instalar el sifón en la junta más inferior de la cúpula del tanque hasta que haga tope  Colocar el tubo de alimentación longitud 150 mm desde fuera.

  • Page 24: Colocar El Filtro En El Tanque

    GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF Ltd – Maidstone, Kent – UK-ME16 8Ry – Phone: +44 (0) 16 22 68 65 50...
