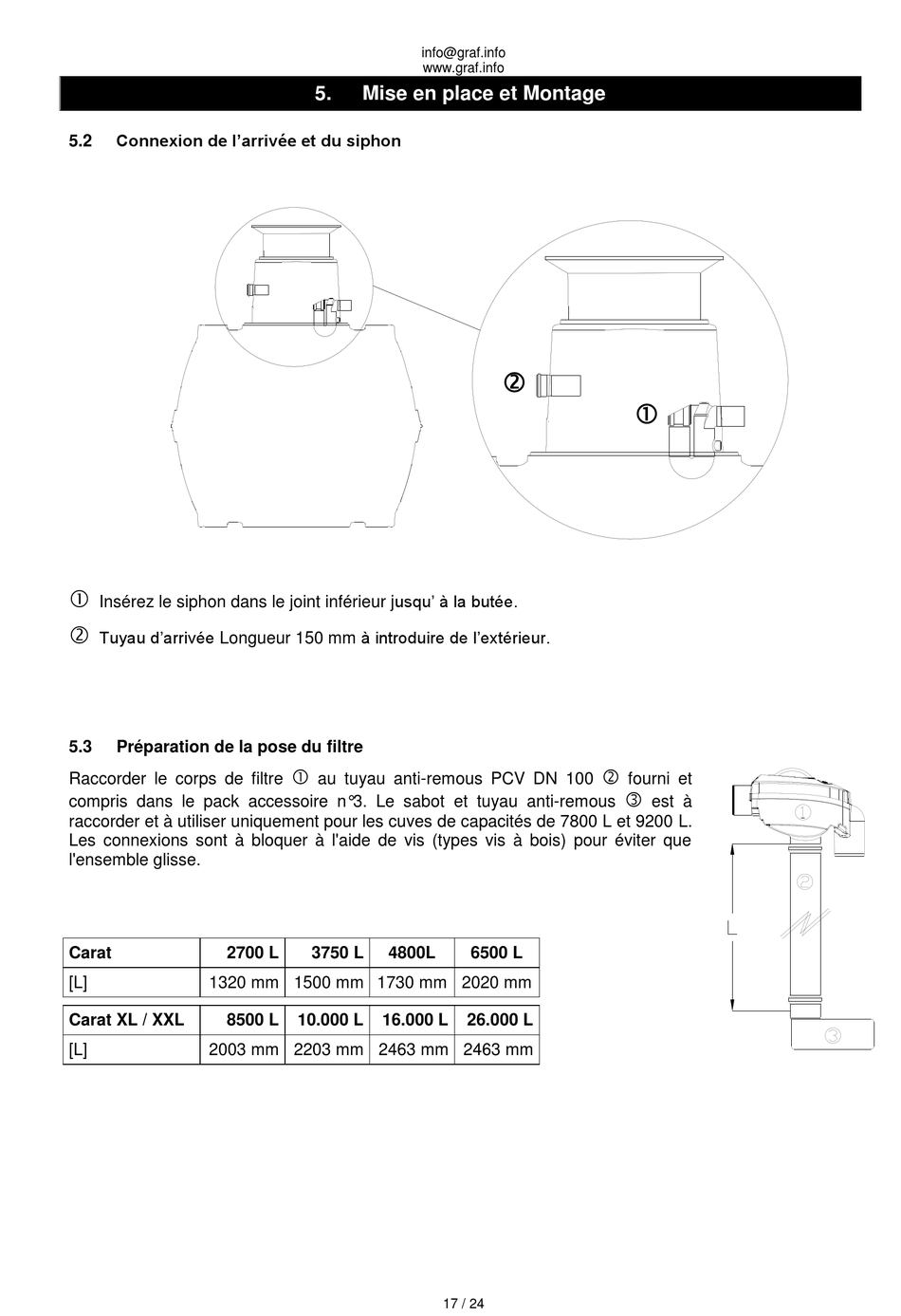

Connexion de l'arrivée et du siphon
5.2

Insérez le siphon dans le joint inférieur jusqu' à la butée.

Tuyau d'arrivée Longueur 150 mm à introduire de l'extérieur.
5.3 Préparation de la pose du filtre
Raccorder le corps de filtre
compris dans le pack accessoire n°3. Le sabot et tuyau anti-remous
raccorder et à utiliser uniquement pour les cuves de capacités de 7800 L et 9200 L.
Les connexions sont à bloquer à l'aide de vis (types vis à bois) pour éviter que
l'ensemble glisse.
Carat 2700 L
[L] 1320 mm 1500 mm 1730 mm 2020 mm
Carat XL / XXL 8500 L
[L] 2003 mm 2203 mm 2463 mm 2463 mm
