86500019
Bedienungsanleitung Operating Instructions
ELTC-14
Autor
Peter Schmidt
Revision 8
01.06.2018

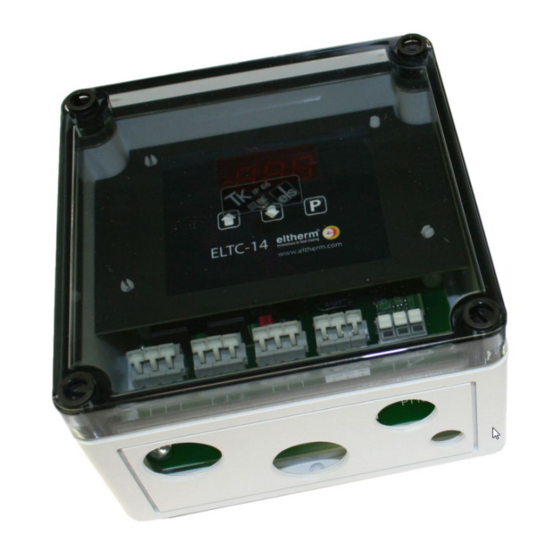

Temperaturregler / Temperature Controller ELTC-14
eltherm GmbH
Ernst-Heinkel-Str. 6-10
57299 Burbach
T.: +49 2736 4413-0
F.: +49 2736 4413-50
info@eltherm.com
Bedienungsanleitung
Operating Instructions
Bedienungsanleitung für
Temperaturregler ELTC-14
(Art.-Nr. 0620000)
(Part No. 0620000)
86500019
Bedienungsanleitung Operating Instructions
BU-094
ELTC-14
Autor
Peter Schmidt
Revision 8
01.06.2018
1 von/of 12
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for eltherm ELTC-14
Summary of Contents for eltherm ELTC-14
- Page 1 ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 Bedienungsanleitung Operating Instructions Bedienungsanleitung für Temperaturregler ELTC-14 (Art.-Nr. 0620000) Temperaturregler / Temperature Controller ELTC-14 (Part No. 0620000) eltherm GmbH 86500019 Bedienungsanleitung Operating Instructions Ernst-Heinkel-Str. 6-10 BU-094 ELTC-14 57299 Burbach T.: +49 2736 4413-0...
-
Page 2: Table Of Contents
86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 Inhalt Allgemein / Product Description ..................3 Funktionsbeschreibung / Functional Description ............. 3 Funktionsbeschreibung / Functional Description ............. 3 Bedienung / Operation ....................4 Parameter aufrufen und verändern / Changing Parameters ..........4 Schutz gegen unautorisierte Bedienung / Parameter Protection ........ -
Page 3: Allgemein / Product Description
86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 Bitte Sicherheitshinweise beachten! Please Note Safety Instructions! Vor Inbetriebnahme Betriebsanleitung sorgfältig lesen! Entstehen durch Nichtbeachtung Schäden, erlöschen die Garantieansprüche. Diese Dokumentation würde mit größter Sorgfalt erstellt, dennoch können wir für die vollständige Richtigkeit keine Garantie übernehmen. -
Page 4: Bedienung / Operation
86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 Bedienung / Operation Die Bedienung gestaltet sich sehr einfach. Nach dem Einschalten erscheint die Typennummer des Gerätes (C14) und nach ca. drei Sekunden der gemessene Istwert. Bei kurzem Drücken der Taste „P“... -
Page 5: Autoscrolling / Autoscrolling
86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 Autoscrolling / Autoscrolling Mit Halten der "▲ / ▼"-Tasten laufen die Werte automatisch weiter. By keeping pressed the "▲ / ▼"-keys, the values scroll automatically. Fehlermeldungen / Error Messages Bei einem Fehler zeigt das Display einen Fehlercode. -
Page 6: Parameter Und Deren Bedeutung / Parameter Explanation
86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 Parameter und deren Bedeutung / Parameter Explanation P01 .. Istwert am Temperatursensor (nur Anz) P10 .. Regelsollwert Wirkt auf Relais 1, Bereich P13...P14, [5°C] P11 .. Schalthysterese von P10 Bereich 2...10K, [2K] P12 .. - Page 7 86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 P01 ..Actual sensor temp. °C (disp.only) P10 ..Control Setpoint Affects relay 1, range P13...P14, [5°C] P11 ..Switching hysteresis of P10 range 2..10K [2K] P12 ..Min. Relay Idle Time (Relay K1) 0..30.0 Min., [0.0 Min, (Resolution 0,1 min.]...
-
Page 8: Modus Freigaberelais / Releasing Relay Mode
86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 10.1 Modus Freigaberelais / Releasing Relay Mode In diese Betriebsart (P34=2) schaltet das Relais K2 unabhängig von P32 und P33 sobald der Istwert innerhalb P30 und P31 liegt. In this mode (P34=2) relay K2 switches independent from P32 and P33 once the actual ranges between settings P30 and P31. -
Page 9: Installation / Sicherheitshinweise / Installation / Safety Instructions
86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 Installation / Sicherheitshinweise / Installation / Safety Instructions Elektr. Anschluss / Inbetriebnahme muss durch eine Elektrofachkraft • durchgeführt werden. Electrical Installation / commissioning must be performed by authorized personnel. -
Page 10: Bauteilzeichnung / Drawing
Bauteilzeichnung / Drawing Lieferumfang / Purchase parts package: Position Menge Artikel Item Regler / controller ELTC-14 Betriebsanleitung / manual BU-94 M25x1,5 Kabelverschraubung / cable gland [3] + [4] M25 O-Ring / O-ring seal [3] + [4] M25 2x6mm Mehrfachdichteinsatz / Multiple seal... -
Page 11: Verwendung Verschraubungen / Using Glands
86500019 Bedienungsanleitung Operating Instructions ELTC-14 Autor Peter Schmidt Revision 8 01.06.2018 Verwendung Verschraubungen / Using glands Verschraubung Beschreibung Gland Description M12 und O-Ring Temperatur Fühler 3-6,5 M12 and O-ring seal Temperature sensor ELW-x einseitiger Anschluss, EL-CLIC P, M20 und O-Ring... -
Page 12: Anschluss / Connection
Anschluss / Connection RTEW Konformitätserklärung / Declaration of conformity Wir erklären, dass das beschriebene Produkt die Richtlinien 2014/35/EU, 2014/30/EU und 2011/65/EU voll erfüllt. Wenn Sie eine detaillierte Konformitätserklärung benötigen, sprechen Sie uns bitte an. / We declare that the described product is in full compliance with the directives 2014/35/EU, 2014/30/EU and 2011/65/EU.
