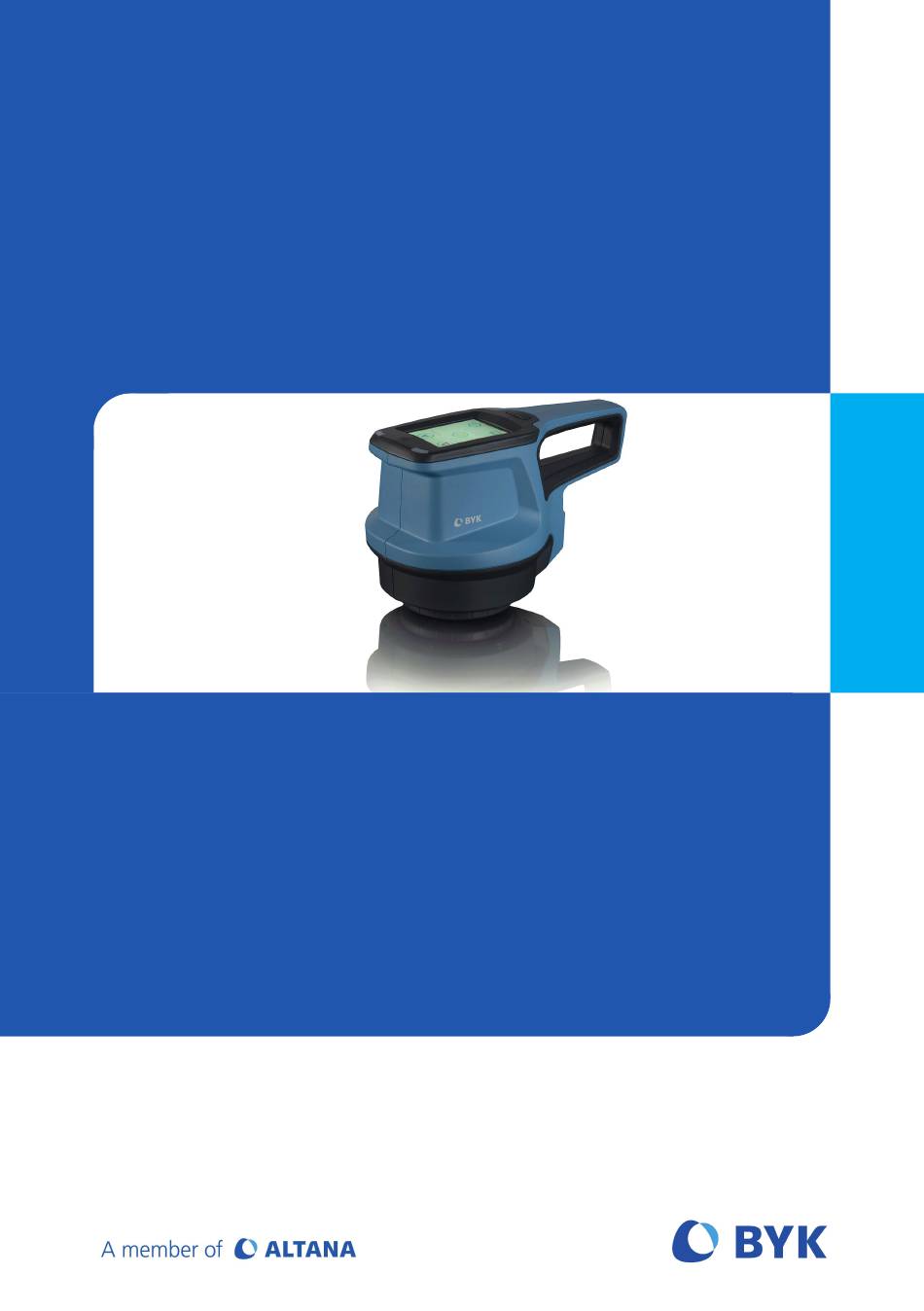

- Page 1 Measure what you see spectro2profiler Glossary – Explanation of Terminology Glossar – Erklärung der Terminologie...
- Page 2 BYK-Gardner GmbH spectro2profiler © Copyright 2020 BYK-Gardner GmbH All rights reserved 283 025 846 - 2008...
- Page 3 spectro2profiler BYK-Gardner GmbH Table of Contents English ..............................Deutsch..............................283 025 846 - 2008...
-
Page 4: Table Of Contents
spectro2profiler BYK-Gardner GmbH Table of Contents Introduction ......................Welcome to BYK-Instruments!..................About ........................... Measurement Results....................Leather-like Structures ....................Fine Structures ......................Coarse Paint ......................... Settings for 3D / 2D Parameters in “smart-chart” ..........Settings for 3D Topography Data (Watershed Analysis)........... Settings for 2D Reflectivity Data ................ -
Page 5: Introduction
BYK-Gardner GmbH spectro2profiler 1 Introduction 1.1 Welcome to BYK-Instruments! Congratulations on the purchase of this top-quality product which you can 100% rely on for your laboratory analysis and QC tasks. BYK-Gardner is com- mitted to supply innovative and high quality testing solutions with global ser- vice. -
Page 6: Measurement Results
spectro2profiler BYK-Gardner GmbH 2 Measurement Results Dependent on the selected analysis mode the parameters described in the fol- lowing chapter are calculated by the spectro2profiler. In order to optimize the measurement results for your specific structure the 2D / 3D settings can be edited in Standard Management of the “smart-chart” software. -
Page 7: Fine Structures
BYK-Gardner GmbH spectro2profiler Hs - Mean Hill Size (mm²) The cross sections of the hills within the corresponding cells are detected. These areas are averaged and the mean value is returned. The threshold height for the cross section is parameterized (see below). F% - Fill Factor The ratio of mean hill size and mean cell size yield the fill factor. -
Page 8: Coarse Paint
spectro2profiler BYK-Gardner GmbH 2.3 Coarse Paint Cn - Number of Cells The number of cells included into the data analysis. Incomplete border cells are excluded from the data analysis. Cs - Mean Cell Size (mm²) The areas of the included cells are measured and the mean value is calculated. Ca - Mean Cell Amplitude (P-µm) The minimum height and the maximum height in each cell are detected. -
Page 9: Settings For 3D / 2D Parameters In "Smart-Chart
BYK-Gardner GmbH spectro2profiler 3 Settings for 3D / 2D Parameters in “smart-chart” In order to optimize the 3D / 2D measurement results for a specific structure the following parameters can be adjusted in the Standard Management module of “smart-chart”. 3.1 Settings for 3D Topography Data (Watershed Analysis) Segmentation parameter …... - Page 10 spectro2profiler BYK-Gardner GmbH Plateau parameter … controls the truncation of the crests of the hills. This data manipulation af- fects the watershed segmentation on the hills. The data for the 3D analysis is not affected. The parameter range is from 0.0 to 1.0. The default setting is 1, which is also used in the instrument firmware.
-
Page 11: Settings For 2D Reflectivity Data
BYK-Gardner GmbH spectro2profiler Hill Size Hill Size Hill Size Threshold = -0.5 Threshold = 0 Threshold = +0.5 3.2 Settings for 2D Reflectivity Data Reflectivity contrast threshold … defines the height at which hills and valleys are separated for the reflectivity contrast calculation. - Page 12 spectro2profiler BYK-Gardner GmbH Inhaltsverzeichnis Einleitung ........................13 Willkommen bei BYK-Instruments! ................Überblick ........................Messergebnisse ......................14 Lederähnliche Strukturen ................... Feine Strukturen ......................Grobstrukturierter Lack....................Einstellungen für 3D / 2D Parameter in “smart-chart” ......... 17 Einstellungen für 3D-Topographiedaten (Wasserscheiden-Analyse) ....... Einstellungen für 2D-Reflexionsdaten................ 283 025 846 - 2008...
-
Page 13: Einleitung
BYK-Gardner GmbH spectro2profiler 1 Einleitung 1.1 Willkommen bei BYK-Instruments! Wir gratulieren Ihnen zu diesem Spitzenprodukt, auf das Sie sich bei Ihren La- boranalysen und QC-Aufgaben uneingeschränkt verlassen können. BYK-Gard- ner garantiert Ihnen innovative und qualitativ hochwertige Prüfsysteme mit weltweitem Service. BYK-Instrumente sind bekannt als Komplettlösungen, die auf Ihre Anforderungen zugeschnitten sind, um Farbe, Glanz und physikalische Eigenschaften Ihrer Produkte zu optimieren. -
Page 14: Messergebnisse
spectro2profiler BYK-Gardner GmbH 2 Messergebnisse Abhängig vom gewählten Analysemodus werden die im folgenden Kapitel be- schriebenen Parameter vom spectro2profiler berechnet. Um die Messergebnisse für Ihre spezifische Struktur zu optimieren, können die 2D- / 3D-Einstellungen in der Standardverwaltung der Software "smart- chart"... -
Page 15: Feine Strukturen
BYK-Gardner GmbH spectro2profiler Hs - Mean Hill Size (mm²) = Mittlere Hügelgröße Die Querschnitte der Hügel innerhalb der zugehörigen Zellen werden erfasst. Diese Flächen werden gemittelt und der Mittelwert berechnet. Die Schwellen- höhe für den Querschnitt wird parametrisiert (siehe unten). F% - Fill Factor = Füllfaktor Das Verhältnis von mittlerer Hügelgröße und mittlerer Zellgröße liefert den Füllfaktor. -
Page 16: Grobstrukturierter Lack
spectro2profiler BYK-Gardner GmbH 2.3 Grobstrukturierter Lack Cn - Number of Cells = Zellenanzahl Die Anzahl der in die Datenanalyse berücksichtigten Zellen. Unvollständige Randzellen werden von der Datenanalyse ausgeschlossen. Cs - Mean Cell Size (mm²) = Mittlere Zellgröße Die Flächen der berücksichtigten Zellen werden gemessen und der Mittelwert berechnet. -
Page 17: Einstellungen Für 3D / 2D Parameter In "Smart-Chart
BYK-Gardner GmbH spectro2profiler 3 Einstellungen für 3D / 2D Parameter in “smart-chart” Um die 3D / 2D-Messergebnisse für eine bestimmte Struktur zu optimieren, können die folgenden Parameter im Modul Standardmanagement von "smart-chart" eingestellt werden. 3.1 Einstellungen für 3D-Topographiedaten (Wasserscheiden-Analyse) Segmentierungsparameter ... - Page 18 spectro2profiler BYK-Gardner GmbH Plateau parameter ... kontrolliert die Beschneidung der Hügelkämme. Diese Datenmanipulation wirkt sich auf die Messergebnisse der Wasserscheiden-Analyse aus. Die Rohda- ten für die 3D-Analyse werden nicht verändert. Der Parameterbereich reicht von 0,0 bis 1,0. Die Standardeinstellung ist 1, die auch in der Gerätefirm- ware verwendet wird.
-
Page 19: Einstellungen Für 2D-Reflexionsdaten
BYK-Gardner GmbH spectro2profiler Schwelle Schwelle Schwelle Hügelgröße = -0.5 Hügelgröße = 0 Hügelgröße = +0.5 3.2 Einstellungen für 2D-Reflexionsdaten Schwelle Reflexionskontrast ... definiert die Höhe, bei der Hügel und Täler für die Reflexionskontrastbe- rechnung voneinander getrennt werden. Der Bereich reicht von -1,0 bis +1,0. Die Standardeinstellung ist Null, die auch in der Gerätefirmware ver- wendet wird. - Page 20 Download your software from: https://www.byk-instruments.com/software Download your manual from: https://www.byk-instruments.com/manuals Find more information on our products and services: https://www.byk-instruments.com 283 025 846 - 2008...
