Item #1002 926 596
Model #7107-03
USE AND CARE GUIDE

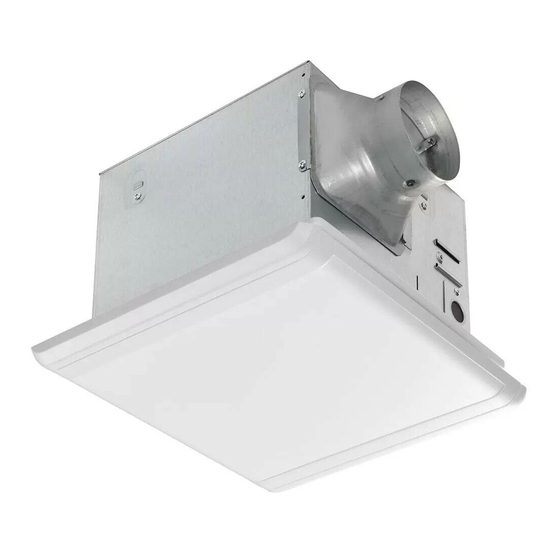

VENTILATION FAN
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ventilating bath fan. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing Hampton Bay!
1
Advertisement
Chapters
Table of Contents
Related Manuals for HAMPTON BAY 7107-03
Summary of Contents for HAMPTON BAY 7107-03
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ventilating bath fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
-
Page 2: Table Of Contents
Table of Contents Table of Contents ............2 Pre-installation..............4 Safety Information ............2 Planning Installation ..............4 Product Specifications ........... 3 Tools Required ................ 4 Typical Installation ............3 Package Contents ..............5 Wiring Diagram ............... 3 Installation - New Construction ........6 Installation - Existing Construction ...... -
Page 3: Product Specifications
Product Specification SPECIFICATIONS SPECIFICATIONS Airflow: 110 CFM Power consumption: 33W 120 V, 60 Hz Weight: 14.5 lbs. Duct diameter: 4 in. Ceiling Opening Dimension Requirements: 10-13/16 in. (L) x 10-1/2 in. (W) x 8-1/2 in. (H) Sound output: 1.0 Sones Typical Installation The ducting from this fan to the outside of the building has a strong effect on the air flow, noise and... -
Page 4: Warranty
Warranty 5-YEAR LIMITED WARRANTY WHAT IS COVERED If this product fails due to a defect in materials or workmanship at any time during the first FIVE years of ownership, the manufacturer will replace it free of charge, postage-paid at their option. This warranty does not cover products that have been abused, altered, damaged, misused, cut or worn. This warranty does not cover use in commercial applications. -
Page 5: Package Contents
Pre-installation (continued) PACKAGE CONTENTS Part Description Quantity Fan housing Grille Long wood screws (M4x30mm) Machine screw (M4x12mm) Short machine screw (M4x10mm) Suspension bracket I Suspension bracket II Suspension bracket III HAMPTONBAY.COM Please contact 1-855-HD-HAMPTON for further assistance. -
Page 6: Installation - New Construction
Installation - New Construction CAUTION: Make sure power is switched off at service panel before starting installation. NOTE: Ceiling mount only. Attaching fan housing to the ceiling joist CAUTION: Allow for the thickness of ceiling board used in your application. Do not flush mount to joist. Flange should be flush with the bottom of the ceiling board. - Page 7 Installation - New Construction (continued) Securing suspensions brackets onto fan housing Secure suspension brackets (G, H) to the fan housing (A) using the two machine screws (D) and secure suspension bracket (F) to the other side of housing using the short machine screw (E).
-
Page 8: Installation - Existing Construction
Installation - Existing Construction Remove the existing fan Remove the old fan from the ceiling. Measure the ceiling opening Measure the opening to ensure it is large enough to accommodate the new fan body (A) (10.8 in. x 10.5 in.). Enlarge the opening (optional) ... - Page 9 Installation - Existing Construction (continued) Attaching fan housing to the ceiling joist CAUTION: Allow for the thickness of ceiling board used in your application. Do not flush mount to the joist. Flange should be flush with the bottom of the ceiling board.
-
Page 10: Care And Maintenance
Installation - Existing Construction (continued) Connecting the duct Connect a 4 in. circular duct (not supplied) and vent to the outside. Secure it with duct tape (not supplied) or clamp (not supplied) to make the connection secure and air tight. Removing wiring cover on the fan housing Quick Connector... -
Page 11: Troubleshooting
Troubleshooting Solution Problem Possible Cause Be sure the CFM rating on the fan matches the square The CFM is too great. footage of your room. Check the damper to ensure it is opening and closing The damper is damaged or not working properly. properly. - Page 12 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-HAMPTON HAMPTONBAY.COM Retain this manual for future use.
- Page 13 GRACIAS Agradecemos la confianza que depositó en Hampton Bay con la compra de este ventilador de baño de ventilación. Nos esforzamos por crea continuamente productos de calidad diseñados para mejorar tu hogar. Visítenos en línea para ver nuestra línea completa de productos disponibles...
- Page 14 Tabla de Contenido Tabla de Contenido ............2 Preinstalación ..............4 Información de seguridad..........2 Instalación de planificación ............. 4 Especificaciones del producto ........3 Herramientas necesarias ............4 Instalación típic .............. 3 Contenidos del Paquete ............5 Diagrama de cableado ........... 3 Instalación - Nueva Construcción ........
-
Page 15: Especificaciones Del Producto
Especificaciones del producto PRESUPUESTO PRESUPUESTO Flujo de aire: 110 CFM Consumo de energía: 33W 120 V, 60 Hz Peso: 14.5 lbs. Diámetro del conducto: 4 in Requisitos de la Dimensión de Apertura del Techo: 10-13 / 16 in. (L) x 10-1 / 2 in. -
Page 16: Garantía
Garantía GARANTÍA LIMITADA DE 5 AÑOS LO QUE ESTÁ CUBIERTO Si este producto falla debido a un defecto en los materiales o mano de obra en cualquier momento durante los primeros CINCO años de propiedad, el fabri- cante lo reemplazará de forma gratuita, con franqueo pagado a su opción. Esta garantía no cubre productos que han sido maltratados, alterados, dañados, mal utilizados, cortados o desgastados. - Page 17 Preinstalación (continuación) CONTENIDOS DEL Parte Descripción Cantidad Alojamiento del ventilador Reja Tornillos de madera largos (M4x- 30mm) Tornillo de la máquina (M4x12mm) Tornillo de máquina corto (M4x- 10mm) Soporte de suspensión I Soporte de suspensión II Soporte de suspensión III HAMPTONBAY.COM Please contact 1-855-HD-HAMPTON for further assistance.
-
Page 18: Instalación - Nueva Construcción
Instalación - Nueva Construcción PRECAUCIÓN: asegúrese de que la energía esté de- sconectada en el panel de servicio antes de comenzar la instalación. NOTA: solo montaje en techo. Colocación de la carcasa del ventilador en la viga del techo PRECAUCIÓN: permita el espesor del panel de techo utilizado en su aplicación. - Page 19 Instalación - Construcción Nueva (continuación) Fijación de los soportes de las suspensiones en la carcasa del ventilador Fije los soportes de suspensión (G, H) a la carcasa del ventila- dor (A) utilizando los dos tornillos para metales (D) y asegure la ménsula de suspensión (F) al otro lado de la carcasa utili- zando el soporte corto tornillo de máquina (E).
-
Page 20: Instalación - Construcción Existente
Instalación - Construcción Existente Eliminar el ventilador existente Retire el viejo ventilador del techo. Mida la abertura del techo Measure the opening to ensure it is large enough to accommodate the new fan body (A) (10.8 in. x 10.5 in.). Enlarge the opening (optional) Mida la abertura para asegurarse de que sea lo suficientemente ... - Page 21 Instalación - Construcción existente (continuación) Colocación de la carcasa del ventilador en la viga del techo PRECAUCIÓN: permita el espesor del panel de techo utilizado en su aplicación. No instale el montaje al ras de la vigueta. El reborde debe estar alineado con la parte inferior del tablero del techo.
-
Page 22: Cuidado Y Mantenimiento
Instalación - Construcción existente (continuación) Conectando el conducto Conecte un conducto circular de 4 in (no suministrado) y ventile hacia el exterior. Asegúrelo con cinta adhesiva (no suministra- da) o abrazadera (no incluida) para hacer la conexión segura y hermética. -
Page 23: Solución De Problemas
Solución de problemas Solución Problema Causa posible Asegúrese de que la calificación de CFM en el ventilador coin- cida con la cantidad de pies cuadrados de su habitación. El CFM es demasiado grande. Compruebe el amortiguador para asegurarse de que se El amortiguador está... - Page 24 Preguntas, problemas, partes faltantes? Antes de regresar a la tienda, llamar al servicio de atención al cliente de Hampton Bay 8 a.m. - 7 p.m., EST, de lunes a viernes, 9 a.m. - 6 p.m., EST, sábado 1-855-HD-HAMPTON HAMPTONBAY.COM Guarde este manual para uso futuro.
