Summary of Contents for resideo Braukmann miniplus FK06-AABRU

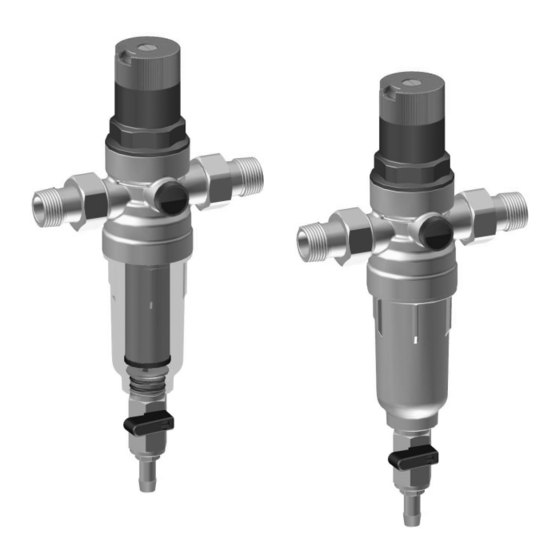

- Page 1 Braukmann miniplus FK06-AABRU / FK06-AAMBRU Installation instructions ПАСПОРТ Инструкции по установке Filter combination Keep instructions for later use! Сохранить инструкцию для последующего Комбинированный фильтр пользования!
- Page 2 1. Safety Guidelines • Spring bonnet with setting knob and scale • Adjustment spring 1. Follow the installation instructions. • Fine filter in clear filter bowl 2. Use the appliance • Ball valve • according to its intended use • Double wring wrench •...
-
Page 3: Maintenance
8. Commissioning 9.2. Maintenance 9.2.1. Replace filter mesh 8.1. Setting outlet pressure Set outlet pressure min. 1 bar under inlet pressure. 1. Close shutoff valve on inlet 2. Close shutoff valve on outlet 3. Release pressure on outlet side (e.g. through water tap) 1. -
Page 4: Troubleshooting
9.3. Adjusting the setting scale 1. Close shutoff valve on inlet 2. Close shutoff valve on outlet If the adjustment knob is removed, this setting is lost. A new 3. Release pressure on outlet side (e.g. through water tap) setting can be achieved using a pressure gauge. 4. -
Page 5: Spare Parts
12. Spare Parts No.Description Dimension Part No. 1 Spring bonnet complete " 0901515 2 Valve cartridge complete " D06FA-1/2 (without filter insert) 3 Seal ring set (pack of 10) " 0901443 4 Blanking plug with O-ring S06K-1/4 " (pack of 5) 5 Clear filter bowl complete "... -
Page 6: Описание Работы
1. Указания по безопасности 5. Комплект поставки 1. Следовать инструкции по установке Комбинированный фильтр состоит из: 2. Использовать в соответствии • Корпуса с отверстиями для манометра с двух сторон • в соответствии с предназначением • С резьбовыми соединениями • в исправном состоянии •... -
Page 7: Ввод В Эксплуатацию
9. Обслуживание 7.2. Инструкция по установке Мы рекомендуем установить перед фильтром Мы рекомендуем, чтобы плановое обслуживание обратный клапан (принадлежности) проводила монтажная организация Обратите внимание на направление потока во В соответствии с EN 806-5 следующие операции время утстановки обратного клапана должны быть проведены: Если... - Page 8 9. Снова вставить вкладыш фильтра 9.3. Юстировка шкалы 10. Вставить резиновое кольцо на колбу фильтра Если рукоятка установки давления была снята, то 11. Привинтить чашу фильтра заводская установка потеряна. Установить шкалу 12. Медленно открыть запорный клапан на входе снова можно с помощью манометра 13.
-
Page 9: Неисправности И Их Устранение
10. Утилизация • Корпус из латуни устойчивой к вымыванию цинка • Латунные резьбовые втулки с гайками • Вставка клапана из высококачественной пластмассы • Кожух пружины из высококачественной пластмассы с ручкой настройки и настроечной шкалой • Настроечная пружина из пружинной стали •... -
Page 10: Запасные Части
12. Запасные части 1 Пружинный стакан в сборе " 0901515 2 Клапанная вставка(без " D06FA-1/2 сетки) 3 Уплотнительные прокладки " 0901443 (10 штук в упаковке) 4 Заглушка R1/4 для S06K-1/4 отверстия манометра(5 штук в упаковке) 5 Прозрачная колба фильтра " KF06-1/2A вместе... - Page 11 MU1H-1181GE23 R0520...
- Page 12 Pittway Sàrl, Z.A., La Pièce 4, Ademco 1 GmbH, Hardhofweg 40, 1180 Rolle, Switzerland 74821 MOSBACH, GERMANY by its authorised representative Phone: +49 6261 810 Ademco 1 GmbH Fax: +49 6261 81309 © 2020 Resideo Technologies, Inc. All rights reserved. Subject to change. MU1H-1181GE23 R0520...
- Page 13 MU1H-1181GE23 R0520...
- Page 14 1. Safety Guidelines ....... 2 2. Functional description ......2 3. Application .......... 2 4. Technical data ........2 5. Scope of delivery ........ 2 6. Options ..........2 7. Assembly ..........2 8. Commissioning ........3 9. Maintenance ........3 10.
