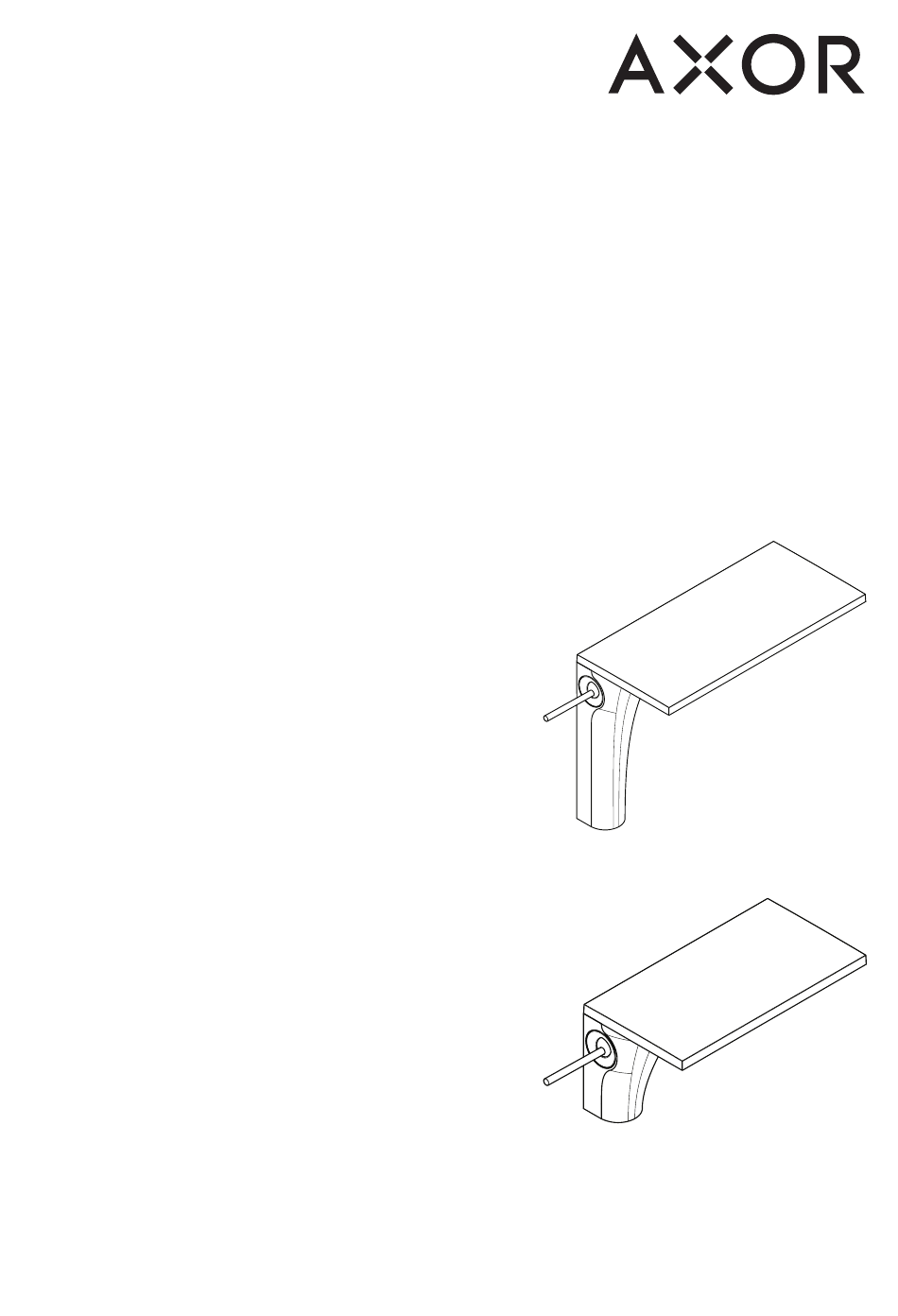

- Page 1 A XOR Massaud 18021009 E N ⁄ Instructions for use ⁄ assembly instructions A XOR Massaud D E ⁄ Gebrauchsanleitung ⁄ Montageanleitung 18011009 I N S T A L L A T I O N...
- Page 2 S A F E T Y N O T E S S Y M B O L D E S C R I P T I O N Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. D I M E N S I O N S (see page 06) The product may only be used for bathing, hygienic and body cleaning purposes.
- Page 3 S I C H E R H E I T S H I N W E I S E S Y M B O L E R K L Ä R U N G Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. M A S S E (siehe Seite 06) Das Produkt darf nur zu Bade-, Hygiene- und D U R C H F L U S S D I A G R A M M Körperreinigungszwecken eingesetzt werden.
- Page 4 18011009 (3 Nm) SW 10 mm SW 19 mm SW 24 mm (4 Nm) (4 Nm)
- Page 5 18021009 (3 Nm) SW 10 mm SW 19 mm SW 24 mm (4 Nm) (4 Nm)
- Page 6 A XOR Massaud A XOR Massaud 18011009 18021009 2 4 6 1 0 0 2 2 3 Ø 2 8 G 1 / 2 51301000 51301000 13 3 10 9 A XOR Massaud A XOR Massaud 18011009 18021009 0,60 0,60 0,55 0,55 0,50 0,50 0,45 0,45 0,40...
- Page 7 close / schließen open / öffnen cold / kalt hot / warm...
- Page 8 A XOR Massaud 18011009 (M6x12) 97444000 SW 4 mm 98649000 98465000 98214000 (4 l/min) (12x2) 92930000 95667000 (SW 24 mm) 92490000 68001000 92989000 95169000 (21,95x1,78) 98433000 (30x1,5) 98119000 98749000 (9x2) 92114000 (35x1,5) 96078009 95141000 95291000 51301000...
- Page 9 A XOR Massaud 18021009 97445000 98652000 98465000 (4 l/min) 98214000 (M6x12) (12x2) SW 4 mm 92930000 95667000 (SW 24 mm) 92490000 92989000 95169000 (21,95x1,78) 98433000 (30x1,5) 98119000 (9x2) 92114000 (35x1,5) 98749000 13961000 95372000 97973000 51301000...
- Page 10 w w w . a x o r - d e s i g n . c o m / w w w . a x o r - d e s i g n . c o m / w w w .
- Page 12 A XOR ⁄ Hansgrohe SE Auestraße 5–9 77761 Schiltach Deutschland info@axor-design.com axor-design.com...
