Summary of Contents for Alcad AM-167

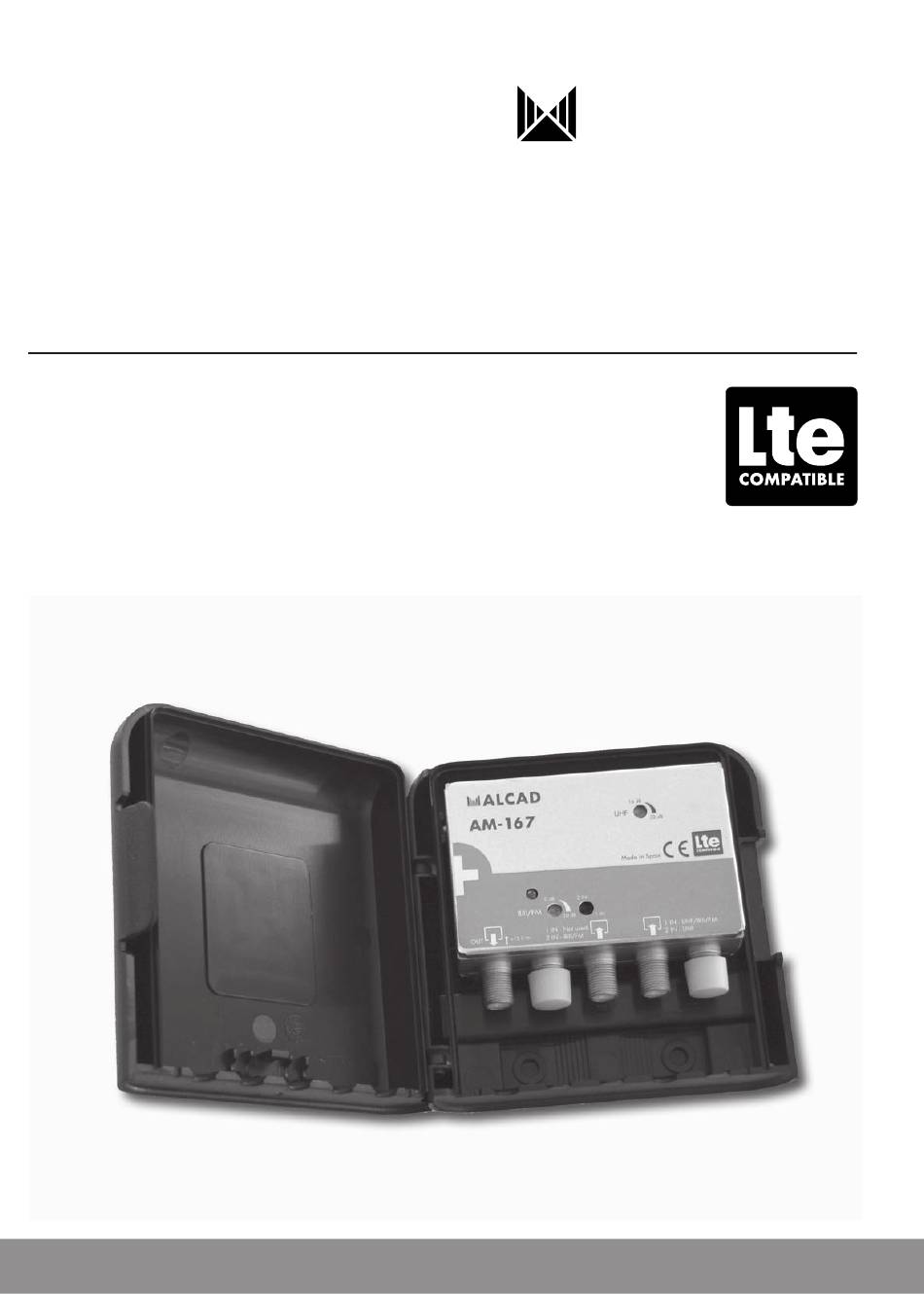

- Page 1 ALCAD AMPLIFICADORES DE MÁSTIL Y ALIMENTADORES AMPLIFIERS FOR MAST AND POWER SUPPLIES AMPLIFICATEURS POUR MÂT ET ALIMENTATIONS...

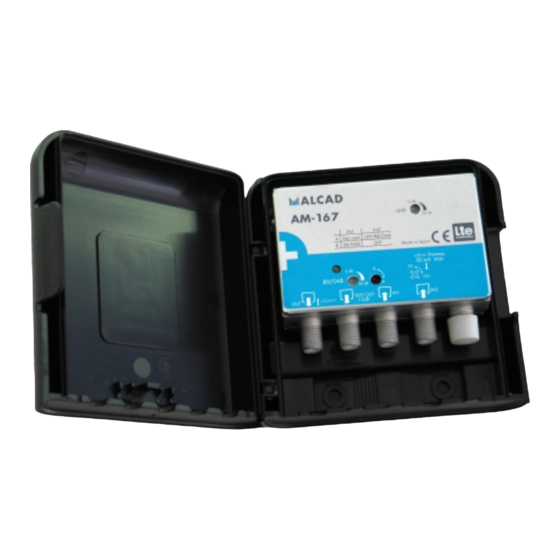

- Page 2 AMPLIFICADOR PARA MÁSTIL - AMPLIFIER FOR MAST - AMPLIFICATEUR POUR MÂT CÓDIGO-CODE-CODE 9030187 9030188 MODELO-MODEL-MODELE AM-167 AM-177 Número de entradas Number of inputs Nombre d'entrées Rango de frecuencia Band BIII/DAB BIII/DAB Frequency range 160-260 470-790 160-260 470-790 Gamme de fréquences...
- Page 3 ALIMENTADOR - POWER SUPPLY - ALIMENTATION CÓDIGO-CODE-CODE 9030086 9030087 MODELO-MODEL-MODELE AL-100 AL-105 Entradas / salidas Inputs / outputs Entrées / sorties Rango de frecuencia Band Frequency range 40 - 862 Gamme de frequences Tensión de salida Output voltage 0 - 100 0 - 100 Tension de sortie Tensión de red...
- Page 4 CÓMO INSTALAR Y FIJAR EL AMPLIFICADOR HOW TO INSTALL AND FIX THE AMPLIFIER COMMENT INSTALLER ET FIXER L'AMPLIFICATEUR AMPLIFICADOR AMPLIFIER AMPLIFICATEUR Regulador de ganancia Indicador de funcionamiento Gain regulator Power indicator Réglage de Gain Voyant de fonctionnement Conmutador paso de corriente 34dB DC path switch Commutateur de passage de courrant...
- Page 5 CÓMO CAMBIAR LAS ENTRADAS HOW TO CHANGE THE INPUTS COMMENT CHANGER LES ENTRÉES UHF / BIII /DAB Posición A Position A Position A Made in Spain 20dB TEST OUT IN 1 -15dB BIII / DAB Posición B Position B Position B 20dB TEST OUT IN 1...
- Page 6 CÓMO FIJAR EL ALIMENTADOR HOW TO FIX THE POWER SUPPLY COMMENT FIXER L'ALIMENTATION SERIE 903 ESQUEMAS TÍPICOS CONNECTION DIAGRAMS SCHEMAS DE CONNEXION BIII/DAB Amplificador Amplifier Amplificateur Alimentador Power supply Toma Alimentation Outlet Prise AM-167 AM-177 230 V...
- Page 7 CÓMO UTILIZAR EL PASO DE CORRIENTE PARA ALIMENTAR UN PREAMPLIFICADOR HOW TO USE THE DC PATH TO SUPPLY POWER TO A PREAMPLIFIER COMMENT UTILISER LE PASSAGE DE COURANT POUR ALIMENTER UN PRÉAMPLIFICATEUR Ajuste de fábrica 0 V Default setting 0 V Preamp.
-
Page 8: Declaration Of Conformity
Company Address: Pol. Ind. Arreche-Ugalde, 1 Apdo. 455, 20305 IRÚN (Guipúzcoa), SPAIN declares that the product Model Number(s): AM-167, AM-177, B0-167, AL-100, AL-105 MAST BROADBAND AMPLIFIERS and POWER SUPPLIES Product Description: Product Option(s): INCLUDING ALL OPTIONS is in conformity with:...
