- Page 1 AMPLIFICATORE DA PALO E ALIMENTATORE AMPLIFIERS FOR MAST AND POWER SUPPLIES AMPLIFICATEURS POUR MÂT ET ALIMENTATIONS...
- Page 2 AMPLIFICATORE DA PALO - AMPLIFIER FOR MAST - AMPLIFICATEUR POUR MÂT CODICE-CODE-CODE 9030175 9030176 9030178 MODELLO-MODEL-MODELE AM-173 AM-270 AM-274 Numero ingressi Number of inputs Nombre d'entrées Range di frequenza BIII/DAB Band BIII/DAB BIII/DAB/UHF Frequency range 160-260 470-790 160-260 470-790 470-790 160-260 Gamme de fréquences...

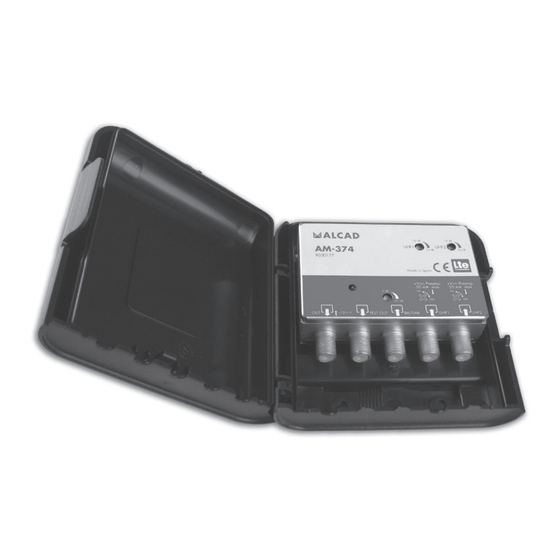

- Page 3 AMPLIFICATORE DA PALO - AMPLIFIER FOR MAST - AMPLIFICATEUR POUR MÂT CODIZE-CODE-CODE 9030177 9030203 MODELLO-MODEL-MODELE AM-374 AM-372 Numero ingressi Number of inputs Nombre d'entrées Range di frequenza UHF1 UHF2 Band BIII/DAB UHF1 UHF2 BIII/DAB Frequency range 160-260 160-260 470-790 470-790 470-790 470-790 Gamme de fréquences Guadagno...
- Page 4 ALIMENTADOR - POWER SUPPLY - ALIMENTATION CODICE-CODE-CODE 9030087 MODELLO-MODEL-MODELE AL-105 Ingressi / uscite 1 / 2 Inputs / outputs Entrées / sorties Range di frequenza Band Frequency range 40 - 862 Gamme de fréquences Tensione di uscita Output voltage Tension de sortie Tensione di rete ±10% 50/60 Hz...
- Page 7 COME FISSARE L'AMPLIFICATORE HOW TO INSTALL AND FIX THE AMPLIFIER COMMENT INSTALLER ET FIXER L'AMPLIFICATEUR COME FISSARE L'ALIMENTAZIONE HOW TO FIX THE POWER SUPPLY COMMENT FIXER L'ALIMENTATION SERIE 903 Istruzioni di sicurezza Non collocare l'apparecchio in cui l'acqua può gocciolare o schizzi su di esso. Non collocare oggetti contenenti liquido, come bicchieri, sulle attrezzature.
- Page 8 DIAGRAMMA DI CONNESSIONE CONNECTION DIAGRAMS SCHEMAS DE CONNEXION AM-173 BIII / UHF Ampli catore Ampli er Ampli cateur Uscita Uscita test -15 dB Output Test output -15 dB Sortie Sortie test -15 dB Presa Alimentazione Outlet Power supply Prise Alimentation...
- Page 9 DIAGRAMMA DI CONNESSIONE CONNECTION DIAGRAMS SCHEMAS DE CONNEXION AM-372 / AM-374 UHF2 UHF2 Ampli catore Ampli er Ampli cateur BIII/DAB Uscita Uscita test -15 dB Output Test output -15 dB Presa Sortie Sortie test -15 dB Alimentazione Outlet Power supply Prise Alimentation 230 V...
-
Page 10: Declaration Of Conformity
General Manager L´attuale versione della Dichiarazione UE di conformità è disponibile in www.alcad.net The updated version of this UE Declaration of conformity is available on www.alcad.net La version actuelle de cette Déclaration UE de coformité est disponible sur www.alcad.net La speci che sono soggette a modi che senza preaviso Speci cations subject to modi cations without prior notice Les spéci cations sont soumises à...
