FLOW METER

HydraCoach U.S. Patent 6,212,959
Impreso en China
© 2009 CamelBak Products, LLC Petaluma, CA 94954
800.208.7023 / +39.0424.37458
Nota: Las especificaciones y los diseños están sujetos a cambiar para mejoras sin previo aviso.
Esta guía para el usuario está disponible en otros idiomas en www.camelbak.com/flowmeter.

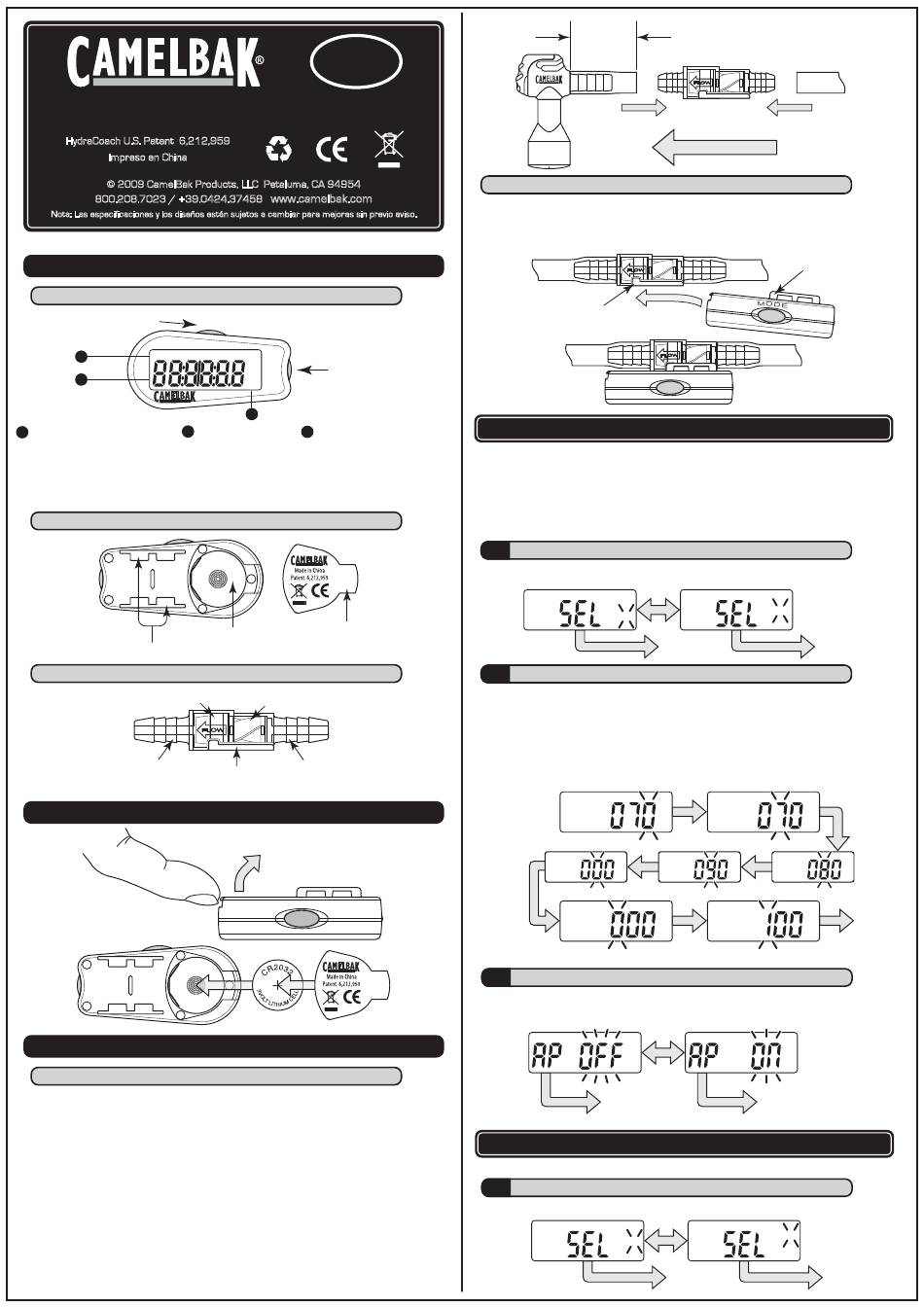

COMPONENTES DEL MEDIDOR DE FLUJO
UNIDAD DE LECTURA: ADELANTE
Botón MODO
AC ET PHG AG
A
B
Abreviaturas de Funciones
A B
AC Cantidad Consumida
ET Tiempo Transcurrido
PHG Meta Personal de Hidratación
AG Cantidad Hasta la Meta
AR/ TV Cantidad Restante / Volumen Total
ETE Tiempo estimado hasta quedar vacío
UNIDAD DE LECTURA: ATRÁS
Compartimiento
Rieles de conexión
SENSOR DE FLUIDOS
Válvula de una dirección
Conector escalonado
Deslizador para la
conexión de la pantalla de lectura
INSTALACIÓN DE LAS PILAS
INSTALACIÓN DEL MEDIDOR DE FLUJO
SENSOR DE FLUIDOS Y TUBO CON BOQUILLA
Cuando el sensor de fluidos no está preinstalado en el tubo con boquilla, es necesario cortar
el tubo e instalar el sensor. Se recomienda cortar el tubo con boquilla 2-8 pulgadas (5-20 cm)
del extremo más cercano a la boquilla. Localice el corte más cercano a la boquilla (2 pulg/5 cm)
para leer la unidad de lectura más fácilmente al beber, o más alto, hacia el hombro
(8 pulg/20 cm) para minimizar el peso adicional en el extremo del tubo con boquilla.
1) Corte el tubo con boquilla donde prefiera localizar la unidad de lectura. Consulte
el diagrama que aparece a continuación.
2) Humedezca los extremos del tubo con alcohol isopropílico o agua jabonosa, e inserte los
conectores escalonados uno a la vez empujando firmemente y rotando. Nota: Asegúrese
de que la flecha "Flujo" del sensor de fluidos esté orientada hacia la boquilla.
3) Con los extremos del tubo aún resbalosos, gire el sensor de fluidos en el tubo con boquilla
de modo que la unidad de lectura quede orientada hacia usted para facilitar la lectura.
Puede resultarle mejor hacer este ajuste final con la mochila colocada.
ESPAÑOL
™
www.camelbak.com
AR/ TV ETE
Botón
KG
L B
RESTABLECIMIENTO
OZ
/Hr
C
Pantalla Numérica Abreviaturas de unidades
C
KG Kilogramos
LB Libras
L Litros
OZ Onzas
L/HR Litros por hora
OZ/HR Onzas por hora
Cubierta para las pilas
para las pilas
Impulsor
Conector escalonado
Nota: Retire la lengüeta para
las pilas antes del primer uso.
MODE
Corte el tubo
2-8 pulgadas
(5-20 cm)
A la boquilla
UNIDAD DE LECTURA Y SENSOR DE FLUIDOS
La unidad de lectura se conecta al sensor de fluidos en cualquier dirección para aceptar un
montaje en el hombro izquierdo y derecho. Deslice la unidad de lectura sobre el sensor de fluidos
hasta que emita un chasquido, indicando que ha quedado firmemente en la posición correcta.
Para desmontarla, vuelva a deslizarla en la dirección opuesta.
Deslizador para
la conexión de la
"CHASQUIDO"
pantalla de lectura
MODE
INICIO RÁPIDO – PROGRAMA BÁSICO
Siga los pasos 1 a 3 para una configuración sencilla de su medidor de flujo.
Durante la configuración, el botón MODO alterna entre unidades métricas y estadounidenses, y
hace avanzar los dígitos. Manténgalo presionado para realizar un avance rápido. El botón
RESTABLECIMIENTO almacena el valor, y avanza al siguiente elemento o pantalla.
Nota: Se accede a la configuración inicial de dos maneras: 1) Después de la instalación de las pilas, o
2) Cuando se presionan tanto el botón MODO como RESTABLECIMIENTO, y se mantienen
presionados durante 3 segundos.
1 UNIDADES DE MEDICIÓN DE FLUIDOS
Seleccione OZ (onzas) o L (litros) como las unidades de medición de fluidos.
MODE
L
OZ
RESET
2 VOLUMEN TOTAL
Introduzca el volumen total de agua que estará poniendo en su depósito CamelBak.
Nota: El medidor de flujo puede programarse para cualquier volumen.
El medidor de flujo medirá cuánto fluido usted consume. Para que pueda calcular el valor de la
cantidad restante con precisión, el volumen total programado y la cantidad de agua que se coloca en
el depósito deben ser iguales. Para lograr las lecturas más precisas, utilice las marcas graduadas del
depósito al llenarlo, o mida la cantidad de volumen total usando una botella de volumen conocido.
Nota: Siempre llene el depósito completamente con la cantidad de volumen total programado
antes de realizar un restablecimiento total.
TV
TV
MODE
OZ
R
E
S
E
T
TV
3 PROGRAMA AVANZADO DESACTIVADO / ACTIVADO
Seleccione la opción de programa avanzado DESACTIVADO para completar la configuración
inicial del programa básico e iniciar el medidor de flujo. O bien, seleccione la opción de
programa avanzado ACTIVADO para activar las funciones de dicho programa.
AC AR/ TV
MODE
Se ha completado la
configuración inicial del
RESET
programa básico. El medidor
de flujo está ahora "ENCENDIDO".
PROGRAMA AVANZADO (opcional)
La configuración inicial del programa avanzado continúa desde los pasos 1-3.
4 UNIDADES DE PESO
(sólo para el modo avanzado)
Seleccione LB (libras) o KG (kilogramos) para las unidades de peso.
KG
L B MODE
RESET
Desde el depósito
Dirección de flujo
Riel de conexión
L
OZ
RESET
TV
RESET
OZ OZ
TV TV
MODE
OZ
TV
MODE RESET
OZ OZ
AC ET PHG AG AR/ TV ETE
Continúe con la
configuración inicial
RESET
del programa avanzado
tal como se indica
a continuación.
KG
L B
RESET
M
O
D
E
OZ
