FLOW METER
HydraCoach U.S. Patent 6,212,959
Imprimé en Chine
© 2009 CamelBak Products, LLC Petaluma, CA 94954
800.208.7023 / +39.0424.37458
Remarque : les spécifications et modèles sont sujets à modifications en vue d'améliorations sans préavis.
Ce mode d'emploi est disponible en plusieurs langues sur www.camelbak.com/flowmeter.

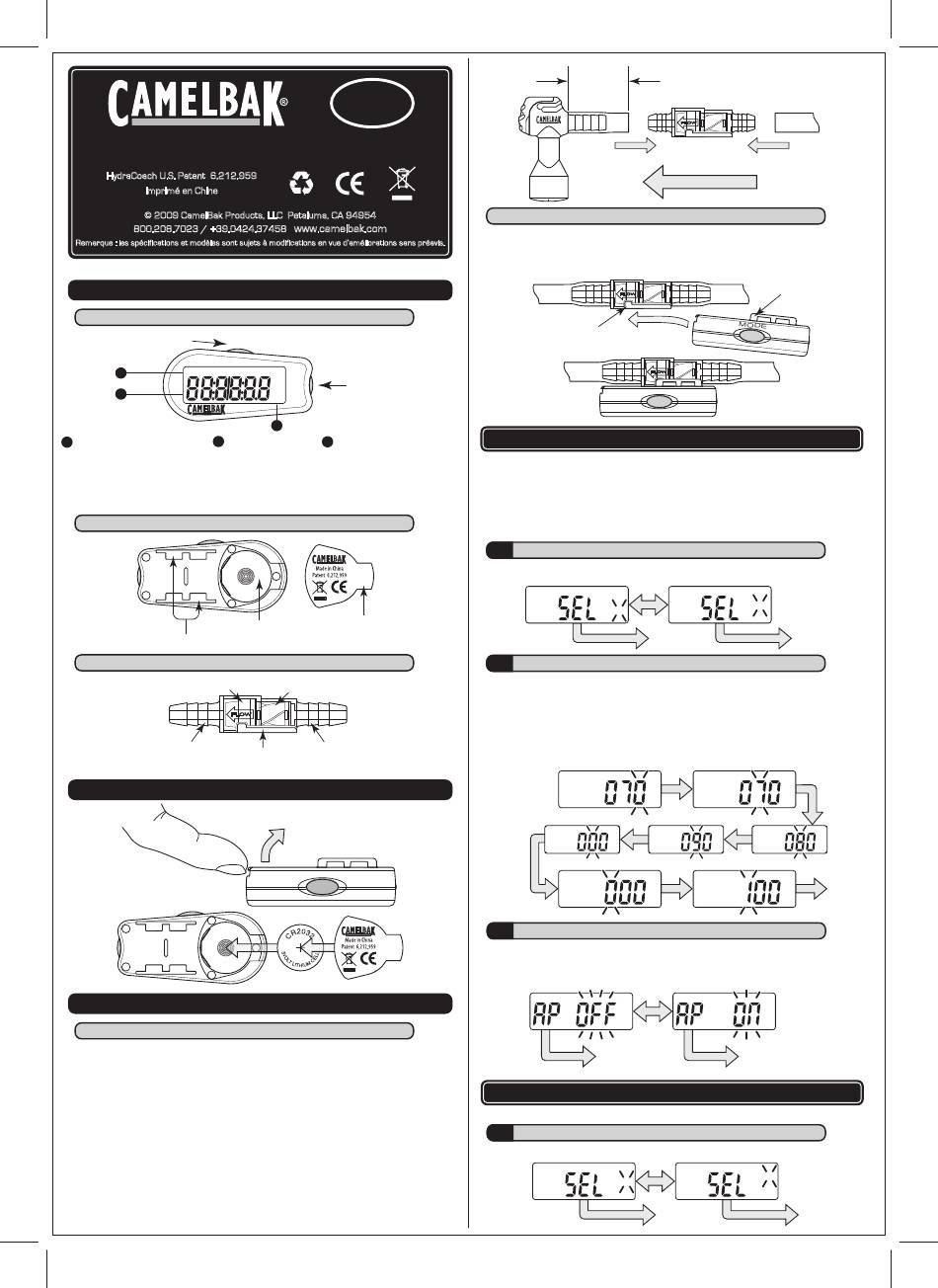

COMPOSANTS DU DÉBITMÈTRE
ÉCRAN D'AFFICHAGE : FACE
Touche MODE
AC ET PHG AG AR/
A
B
Abréviations des Fonctions Écran Numérique
A B
AC Quantité Consommée
ET Temps Écoulé
PHG Objectif d'Hydratation Personnel
AG Quantité Jusqu'à l'Objectif
AR/ TV Quantité Restante/Volume Total
ETE Temps estimé jusqu'à ce que le bidon soit vide
ÉCRAN D'AFFICHAGE : DOS
Compartiment
Rails de Fixation
CAPTEUR FLUIDIQUE
Valve Antireflux
Raccord rainuré
Glissoir de fixation
INSTALLATION DES PILES
INSTALLATION DU DÉBITMÈTRE
CAPTEUR FLUIDIQUE ET PIPETTE DE BOISSON
Lorsque le capteur fluidique n'est pas préinstallé sur la pipette, il faut couper la pipette et installer
le capteur fluidique. Il est conseillé de couper la pipette à 5-20 cm (2-8 po.) de l'extrémité de la
pipette la plus proche de la tétine Bite Valve. Repérer la coupure la plus proche de la tétine
Bite Valve (5 cm/2 po.) pour lire l'écran plus facilement quand vous buvez, ou plus haut vers
l'épaule (20 cm/8 po.) pour minimiser le poids à l'extrémité de la pipette.
1) Couper la pipette à l'endroit où vous préférez repérer l'écran d'affichage.
Voir le diagramme ci-dessous.
2) Mouiller l'extrémité de la pipette avec de l'alcool isopropylique ou de l'eau savonneuse et insérer
les raccords rainurés un à la fois en appuyant fermement puis en tournant. Remarque : veiller à
ce que la flèche « Débit » du capteur fluidique pointe en direction de la tétine Bite Valve.
3) Tandis que les extrémités de la pipette sont encore glissantes, faire pivoter le capteur
fluidique sur la pipette de sorte que l'écran d'affichage soit face à vous pour faciliter la
lecture. Il peut être plus facile d'effectuer ce dernier ajustement en ayant le sac sur le dos.
1 9/1/09 1:20 PM
FRANÇAIS
™
www.camelbak.com
TV ETE
Touche
KG
L B
RÉINITIALISATION
OZ
/Hr
C
Abréviations des Unités
C
KG Kilogrammes
LB
Livres
L Litres
OZ Onces
L/HR Litres par Heure
OZ/HR Onces par Heure
Couvercle du
Compartiment des Piles
des Piles
Impulseur
Raccord Rainuré
de l'écran
Remarque: retirer la languette
des piles avant la première
utilisation.
MODE
Couper la
pipette
à 5-20 cm
(2-8 po.).
Vers la tétine
Bite Valve
ÉCRAN D'AFFICHAGE & CAPTEUR FLUIDIQUE
L'écran d'affichage se connecte au capteur fluidique dans l'une ou l'autre direction pour
permettre un montage à l'épaule gauche ou droite. Faire glisser l'écran d'affichage sur le capteur
fluidique jusqu'à entendre le "CLIC" indiquant qu'il est bien mis en place. Pour le retirer, faire
glisser l'écran dans la direction opposée.
Glissoir de fixation
" CLIC "
de l'écran
MODE
DÉMARRAGE RAPIDE - PROGRAMME DE BASE
Suivre les étapes 1 à 3 pour configurer facilement le débitmètre.
Pendant la configuration, la touche MODE alterne entre les unités de mesures métriques et
impériales et fait avancer les chiffres. Maintenir la touche enfoncée pour une avance rapide. La
touche RÉINITIALISATION enregistre la valeur et avance au prochain élément ou écran.
Remarque : la configuration initiale peut être accédée de deux façons: 1) Après avoir installé les
piles, ou 2) En maintenant enfoncées pendant 3 secondes les touches MODE et RÉINITIALISATION.
1 UNITÉS DE MESURE DU LIQUIDE
Sélectionner OZ (onces) ou L (litres) pour les unités de mesure du liquide.
L MODE
OZ
RESET
2 VOLUME TOTAL
Saisir le volume total d'eau que vous comptez verser dans le réservoir CamelBak.
Remarque : le débitmètre peut être programmé pour n'importe quel volume.
Le débitmètre mesurera la quantité de liquide consommée. Afin d'assurer un calcul précis de la
valeur de la quantité restante, le volume total programmé doit être identique à la quantité d'eau
versée dans le réservoir. Afin d'assurer une lecture précise, utiliser l'échelle figurant sur le réservoir
pendant le remplissage ou mesurer la quantité du volume total à l'aide d'une bouteille d'un
volume défini. Remarque : il faut toujours remplir complètement le réservoir avec le volume total
programmé avant de procéder à une réinitialisation complète.
TV
OZ
TV
MODE
OZ
R
E
S
E
T
TV
MODE
OZ
3 PROGRAMME AVANCÉ ARRÊT/MARCHE
Sélectionner Programme avancé ARRÊT pour achever la Configuration initiale du Programme de
base et démarrer le débitmètre. Ou, sélectionner Programme avancé MARCHE pour activer les
fonctions du programme avancé. Se reporter à la section Fonctions des programmes pour plus
de détails sur les fonctions du programme avancé.
AC AR/ TV
MODE
La configuration nitiale du
Programme de base est
RESET
terminée. Le débitmètre est
désormais en position MARCHE.
PROGRAMME AVANCÉ (
La configuration initiale du Programme avancé se poursuit de l'étape 1 à 3.
4 NITÉS DE POIDS
(Mode Avancé uniquement)
Sélectionner LB (livres) ou KG (kilogrammes) pour les unités de poids.
KG
L B MODE
RESET
À partir du
Direction du débit
réservoir
Rail de fixation
L
OZ
RESET
TV
M
RESET
O
OZ
D
E
TV TV
MODE
OZ OZ
TV
RESET
OZ
AC ET PHG AG AR/ TV ETE
Continuer avec la
configuration initiale du
RESET
Programme avancé
ci-dessous.
)
FACULTATIF
KG
L B
RESET
